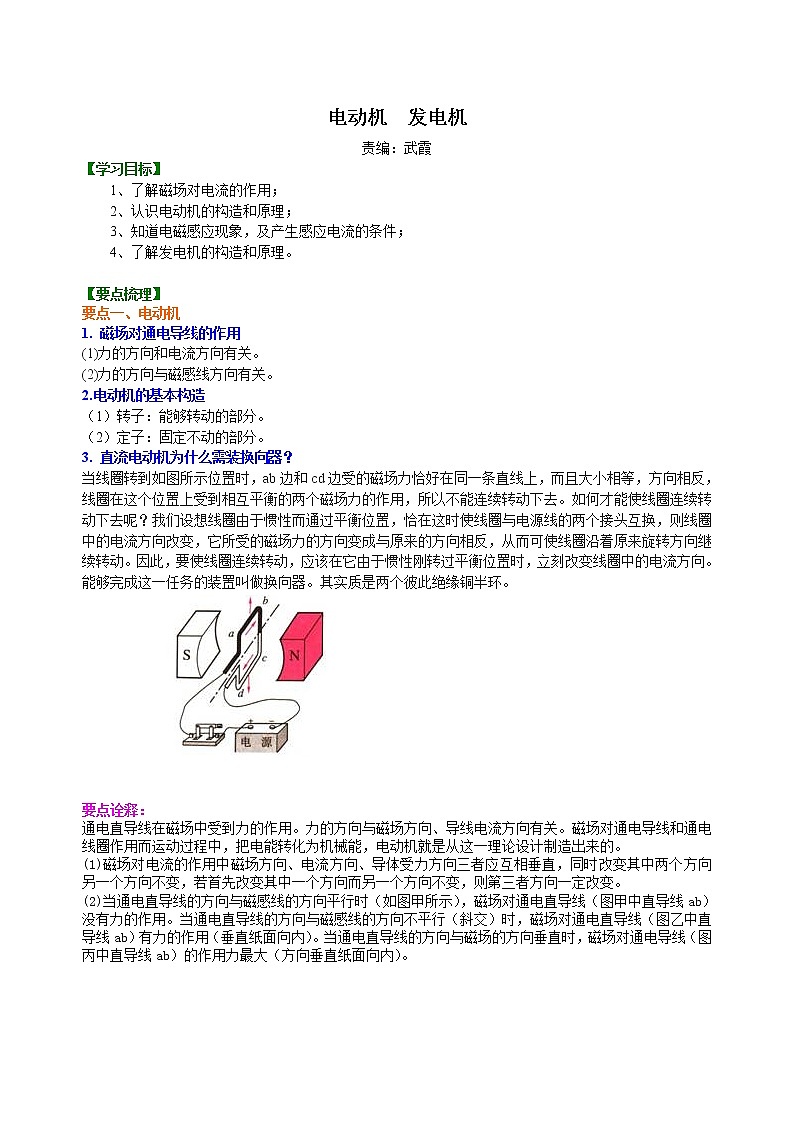

電動機  發電機
責編：武霞 【學習目標】
    1、了解磁場對電流的作用；2、認識電動機的構造和原理；3、知道電磁感應現象，及產生感應電流的條件；4、了解發電機的構造和原理。 【要點梳理】要點一、電動機1. 磁場對通電導線的作用(1)力的方向和電流方向有關。(2)力的方向與磁感線方向有關。2.電動機的基本構造（1）轉子：能夠轉動的部分。（2）定子：固定不動的部分。3. 直流電動機為什么需裝換向器？當線圈轉到如圖所示位置時，ab邊和cd邊受的磁場力恰好在同一條直線上，而且大小相等，方向相反，線圈在這個位置上受到相互平衡的兩個磁場力的作用，所以不能連續轉動下去。如何才能使線圈連續轉動下去呢？我們設想線圈由于慣性而通過平衡位置，恰在這時使線圈與電源線的兩個接頭互換，則線圈中的電流方向改變，它所受的磁場力的方向變成與原來的方向相反，從而可使線圈沿著原來旋轉方向繼續轉動。因此，要使線圈連續轉動，應該在它由于慣性剛轉過平衡位置時，立刻改變線圈中的電流方向。能夠完成這一任務的裝置叫做換向器。其實質是兩個彼此絕緣銅半環。              要點詮釋：通電直導線在磁場中受到力的作用。力的方向與磁場方向、導線電流方向有關。磁場對通電導線和通電線圈作用而運動過程中，把電能轉化為機械能，電動機就是從這一理論設計制造出來的。(1)磁場對電流的作用中磁場方向、電流方向、導體受力方向三者應互相垂直，同時改變其中兩個方向另一個方向不變，若首先改變其中一個方向而另一個方向不變，則第三者方向一定改變。
(2)當通電直導線的方向與磁感線的方向平行時（如圖甲所示），磁場對通電直導線（圖甲中直導線ab）沒有力的作用。當通電直導線的方向與磁感線的方向不平行（斜交）時，磁場對通電直導線（圖乙中直導線ab）有力的作用（垂直紙面向內）。當通電直導線的方向與磁場的方向垂直時，磁場對通電導線（圖丙中直導線ab）的作用力最大（方向垂直紙面向內）。
　　　　　　　　　　　
　　在圖丙中，保持磁感線B的方向不變，而使直導線ab內電流方向相反時，ab受力的方向也相反；保持直導線內電流方向不變，而使磁感線B的方向相反時，ab受力的方向也相反。
但如果在圖丙中，同時使磁感線B的方向及ab內電流方向都變?yōu)橄喾?，則直導線ab的受力方向不發生變化。要點二、磁生電1.電磁感應：閉合電路的部分導體在磁場中切割磁感線運動就會產生感應電流的現象。2. 產生感應電流必須同時滿足三個條件：（1）電路是閉合的；（2）導體要在磁場中做切割磁感線的運動；（3）切割磁感線運動的導體只能是一部分，三者缺一不可。如果不是閉合電路，即使導體做切割磁感線運動，導體中也不會有感應電流產生，只是在導體的兩端產生感應電壓。3.感應電流的方向：感應電流的方向跟導體切割磁感線運動方向和磁感線方向有關。因此要改變感應電流的方向，可以從兩方面考慮，一是改變導體的運動方向，即與原運動方向相反；二是使磁感線方向反向。但是若導體運動方向和磁感線方向同時改變，則感應電流的方向不發生改變。4.發電機發電機的原理是電磁感應，發電機的基本構造是磁場和在磁場中轉動的線圈。其能量轉換是把機械能轉化為電能。要點詮釋：.學完三種電磁現象，容易混淆，為了記憶和理解，特列表如下：現象發現者能量轉化判定方法電流的磁場奧斯特電能→磁能安培定則電磁感應法拉第機械能→電能（右手定則）磁場對電流的作用安培電能→機械能（左手定則）說明：判定方法中的右手定則和左手定則，在初中物理暫不做要求。三種電磁現象的重要應用對比如下：應用原理要點電磁鐵電流的磁場
通電螺線管內插入鐵芯，磁場大大增強磁性有無可用通斷電控制，磁性強弱可用電流大小及匝數多少控制。交流發電機電磁感應交流電：周期性改變方向的電流。
集流環（兩個銅環）和一對電刷的作用直流電動機通電線圈在磁場中受力轉動用換向器（兩個銅束環）和一對電刷使線圈持續轉動  【典型例題】類型一、電動機1、關于直流電動機和發電機，下列說法正確的是（   ）A.電動機是利用磁場對電流作用的現象制成的，工作時把機械能轉化為電能B.發電機是利用法拉第的發現制成的，工作時把機械能轉化為電能C.電動機是利用電磁感應現象制成的，工作時把電能轉化為機械能D.交流發電機和直流電動機構造相同，因此它們的工作原理是一樣的【思路點撥】記住發電機和電動機原理。【答案】B【解析】閉合電路的一部分導體在磁場中做切割磁感線運動時，導體中就產生電流，這種現象叫做電磁感應，利用這種現象制成了發電機，實現機械能轉化為電能。通電線圈在磁場里受到力的作用，在磁場里會發生轉動，利用這一現象發明了電動機，實現了電能轉化為機械能。【總結升華】本題主要考查學生對：發電機和電動機原理圖的區別和聯系的了解和掌握。 舉一反三：【變式】電動機是一種高效率、低污染的動力設備。下面四幅實驗裝置圖中，對電動機的發明有直接影響的是（   ）【答案】C  2.（2015?棗莊中考）如圖所示是直流電動機的模型，閉合開關后線圈順時針轉動?，F(xiàn)要線圈逆時針轉動，下列方法中可行的是（　　）A．只改變電流大小 B．只改變電流方向 C．對換磁極同時改變電流方向 D．換用磁性更強的磁鐵【答案】B【解析】電動機的原理是通電線圈在磁場中受力轉動，電動機線圈的轉動方向與磁場方向和電流方向有關，因此要改變電動機的轉動方向有兩種方法：①可保持磁場方向不變，改變電流方向；②可保持電流方向不變，改變磁場方向。因此選項B符合題意。【總結升華】知道電動機轉動方向與電流方向、磁場方向有關，注意只能改變其中一個因素，如果兩個因素同時改變時，線圈轉動的方向不變。 類型二、磁生電 3、如圖所示，閉合電路的一部分導體在磁極間運動，圖中小圓圈表示導體的橫截面，下列說法中正確的是（   ）A.圖a和圖b的導線中電流方向相同B.圖b和圖c的導線中電流方向相同C.圖b和圖c的導線中電流方向相反D.圖a和圖c的導線中電流方向相同【思路點撥】要解答本題需掌握：感應電流的方向和磁極的方向、導體運動的方向有關。【答案】B【解析】感應電流產生的條件：①閉合電路里的一部分導體；②在磁場中做切割磁感線運動.由圖可知，a、b、c中導線都在磁場中做切割磁感線運動，且又是閉合電路里的一部分導體，所以導線中都有感生電流產生。圖a、b中導體運動方向相同，但磁感線方向相反，故電流方向相反。圖b、c中導體運動方向和磁感線方向都相同，故電流方向也相同。【總結升華】此題考查的是產生感應電流的條件，我們要知道什么才是切割磁感線運動。 舉一反三：【變式】（2015?鐵嶺模擬）如圖所示是小冬探究感應電流產生條件的實驗裝置，其中能夠產生感應電流的是（　?。?/span>A．ab不動，磁鐵上下移動 B．ab不動，磁鐵左右移動 C．磁鐵不動，ab上下移動 D．磁鐵和ab同時向左或右移動【答案】B4、下列說法中，正確的是（    ）A．只要導體在磁場中運動，就會產生感應電流B．電動機是利用電磁感應現象制成的C．發電機是把電能轉化為機械能的機器D．電流周圍存在著磁場【答案】D【解析】A錯在不是閉合電路的部分導體；電磁感應應用是發電機，B錯；發電機是把其他形式的能轉化為電能的機器。【總結升華】熟記產生感應電流的條件，理解發電機的原理。 舉一反三：【變式】小明在仔細觀察如圖甲所示的微型電扇結構之后，設想利用微型電扇和電流表制成簡易風速計：當風吹動風扇葉片時，電流表指針偏轉，且風速越大，電流表示數也越大，圖示乙實驗中，能說明簡易風速計工作原理的是（　?。?/span>  【答案】A
