這是一份初中物理人教版九年級全冊第十五章電流和電路綜合與測試作業課件ppt，共21頁。

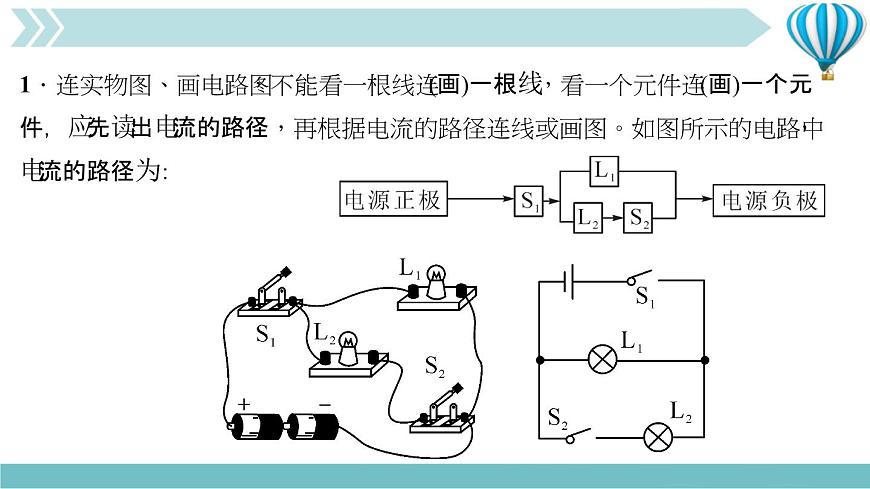

1．連實物圖、畫電路圖，不能看一根線連(畫)一根線，看一個元件連(畫)一個元件，應先讀出電流的路徑，再根據電流的路徑連線或畫圖。如圖所示的電路中，電流的路徑為：

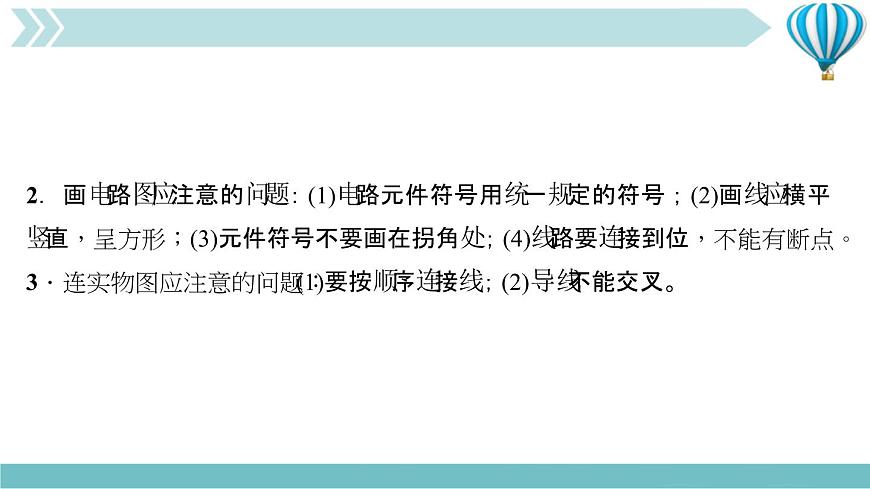

2．畫電路圖應注意的問題：(1)電路元件符號用統一規定的符號；(2)畫線應橫平豎直，呈方形；(3)元件符號不要畫在拐角處；(4)線路要連接到位，不能有斷點。3．連實物圖應注意的問題：(1)要按順序連接線；(2)導線不能交叉。

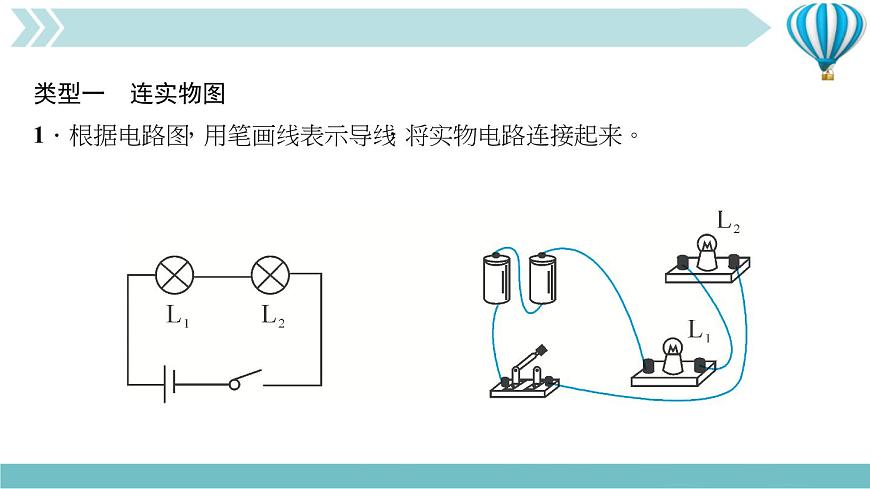

類型一　連實物圖1．根據電路圖，用筆畫線表示導線，將實物電路連接起來。

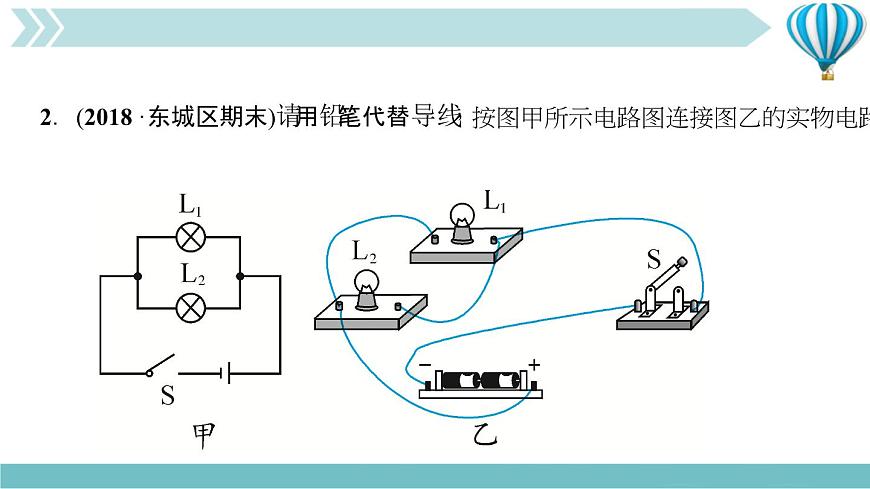

2．(2018·東城區期末)請用鉛筆代替導線，按圖甲所示電路圖連接圖乙的實物電路。

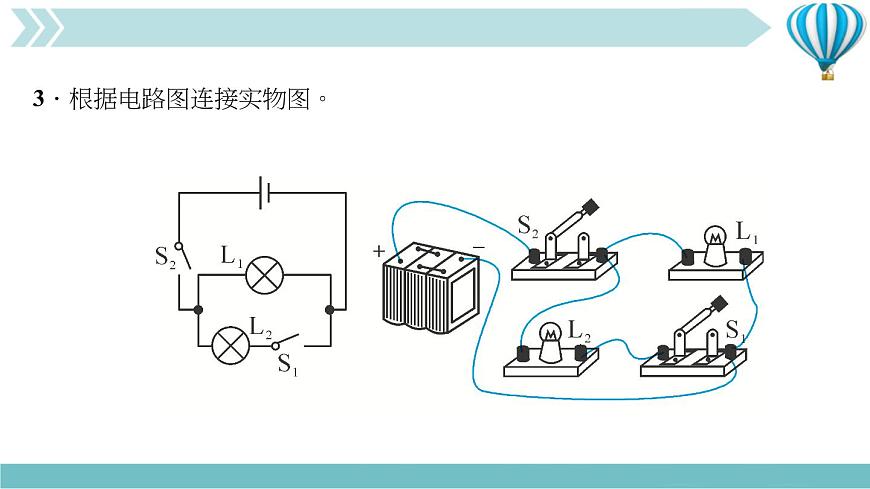

3．根據電路圖連接實物圖。
4．仔細觀察圖中實物電路，在圖中只加一根導線，使電路成為并聯電路。
5．根據電路圖連實物圖。
6．根據電路圖，將實物圖補充完整。
7．按電路圖連接實物圖。
8.根據電路圖連接實物電路。(S1為單刀雙擲開關，可以分別與1、2兩觸點接通)
類型二　畫電路圖9．(2018·江海區期末)請根據實物連接圖在方框內畫出對應的電路圖。
10．(2018·燈塔市期末)在方框中畫出對應的電路圖。
11．如圖是小剛同學連接的實物電路，請你畫出其電路圖。
12．根據下列實物圖，畫出對應的電路圖。
13．按實物連接圖畫出相應的電路圖。
14．按實物連接圖畫出相應的電路圖。
15．(2018·靖遠縣期末)畫出如圖所示實物電路的電路圖。
