人教版九年級全冊第4節 變阻器圖文課件ppt
展開

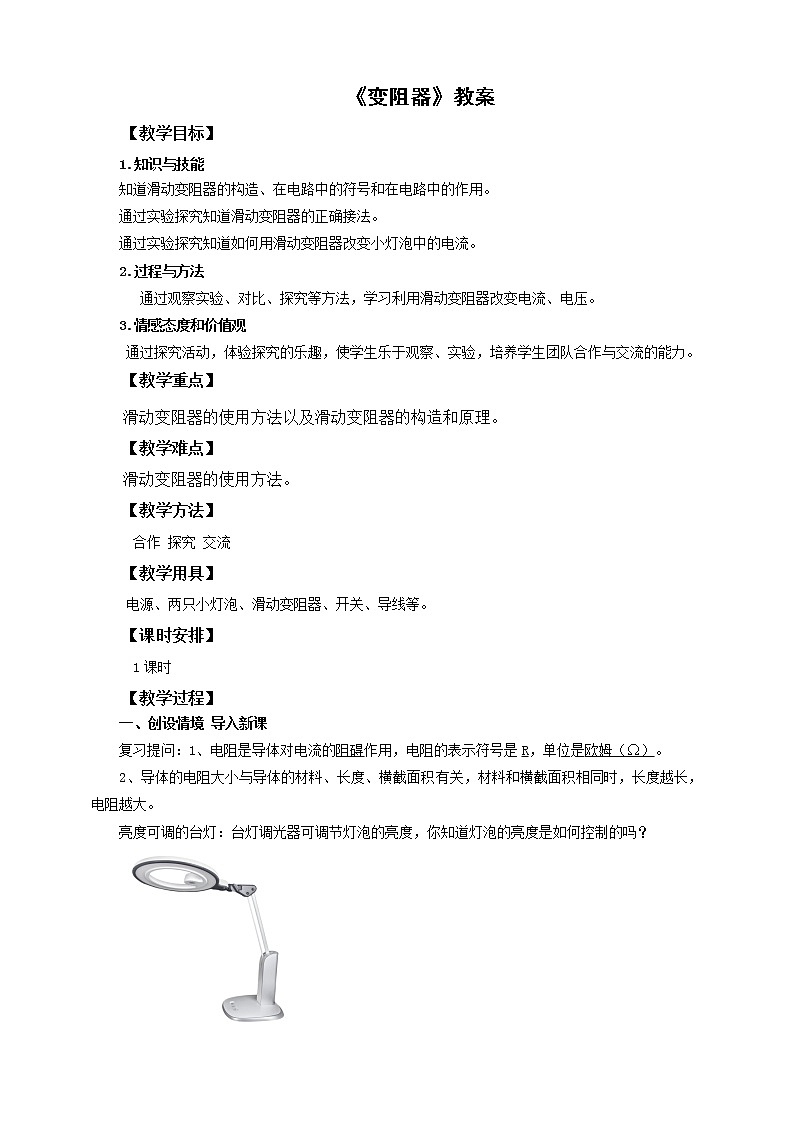

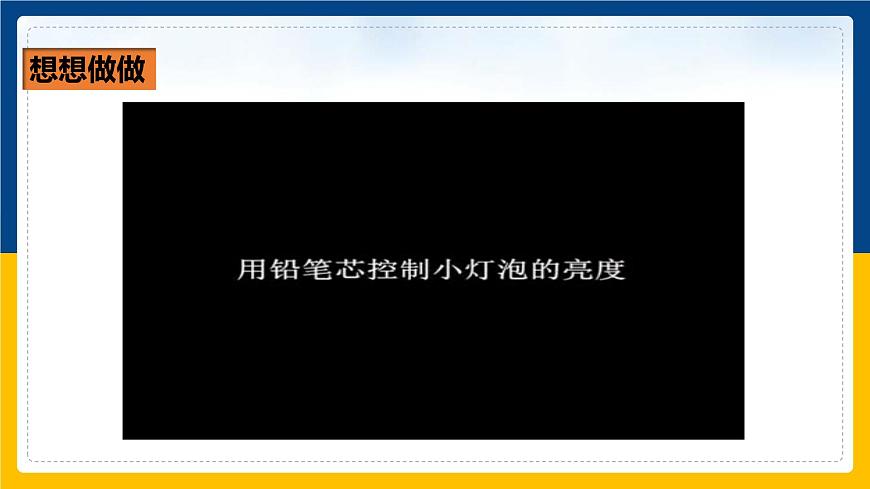

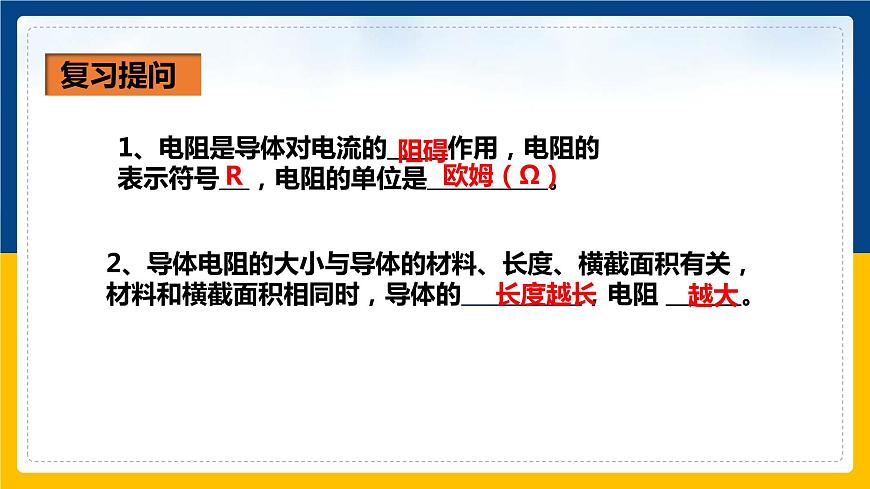

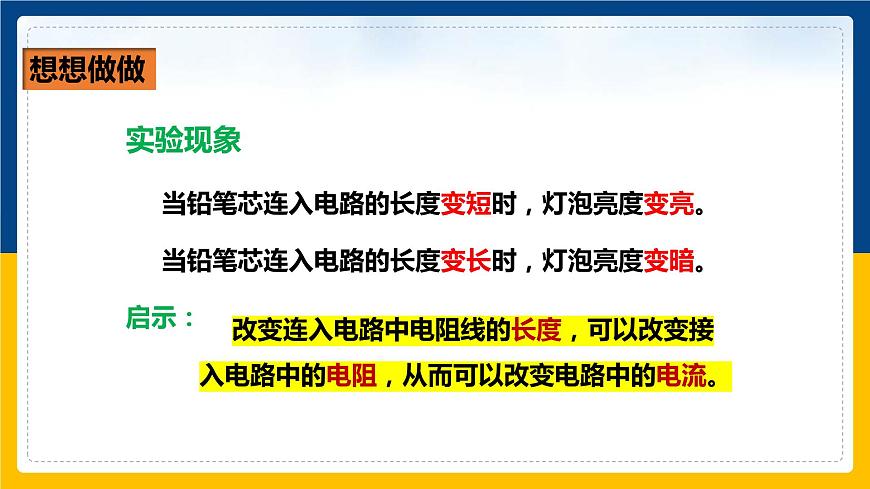

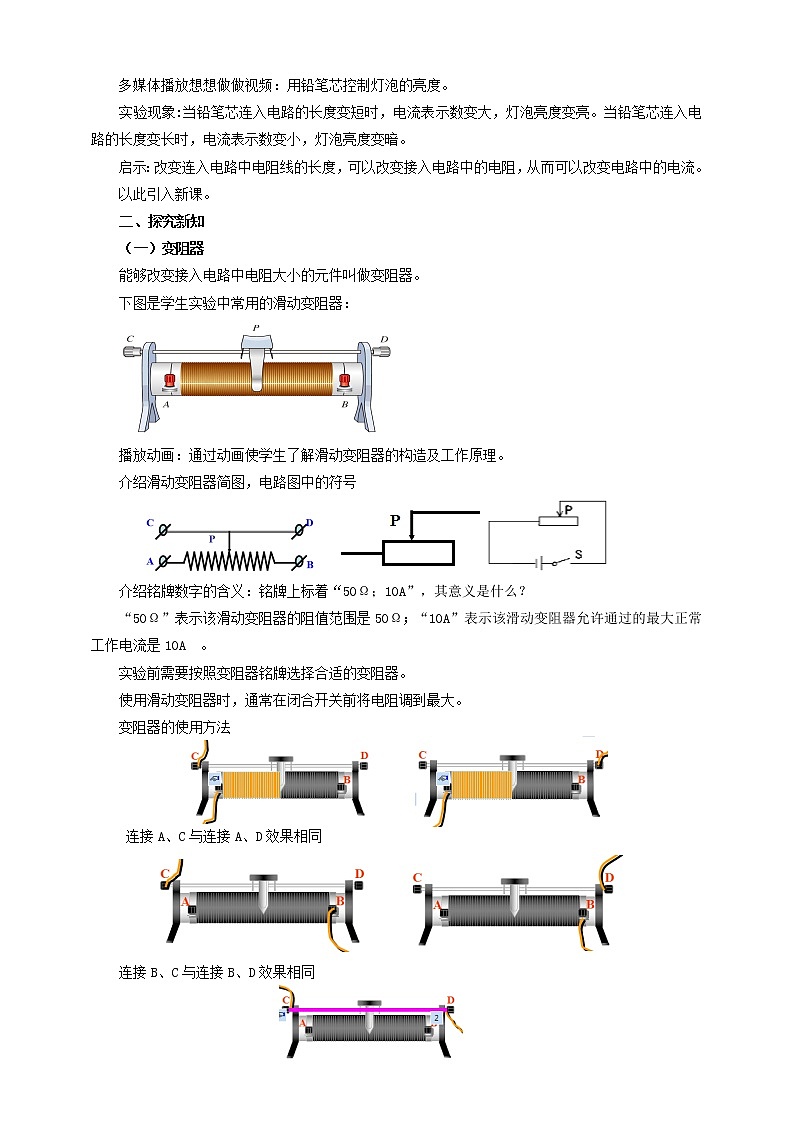

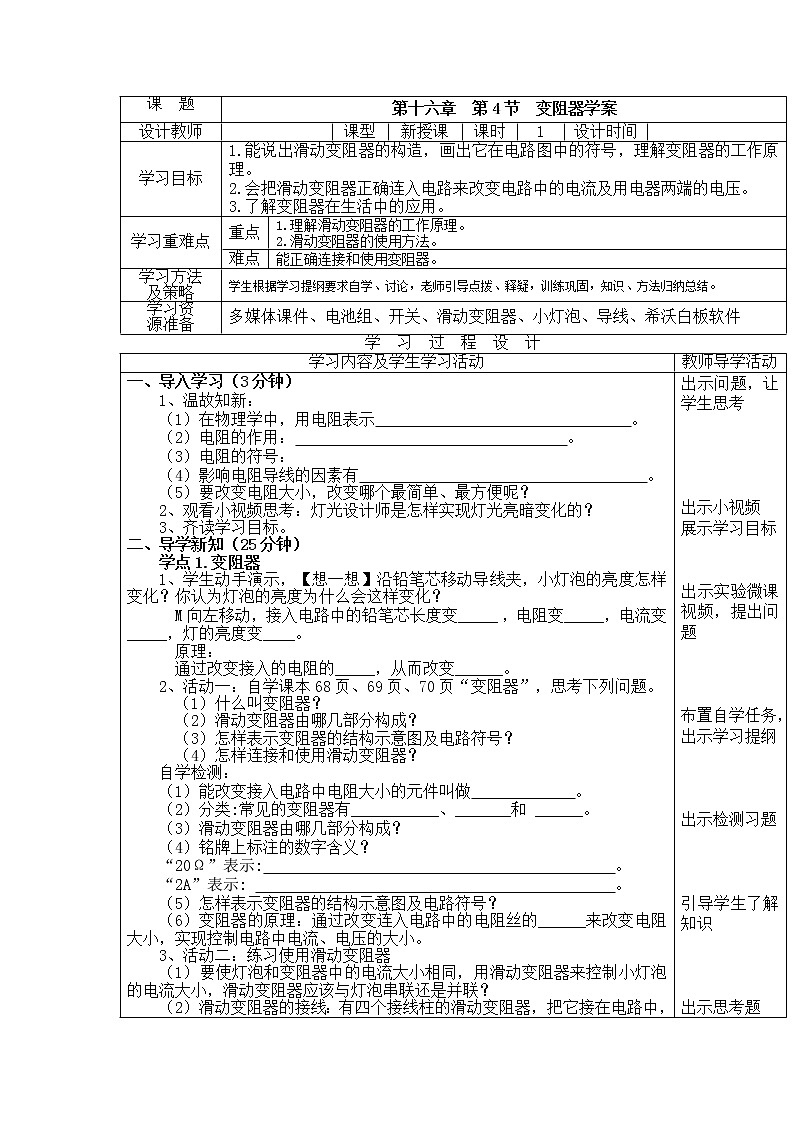

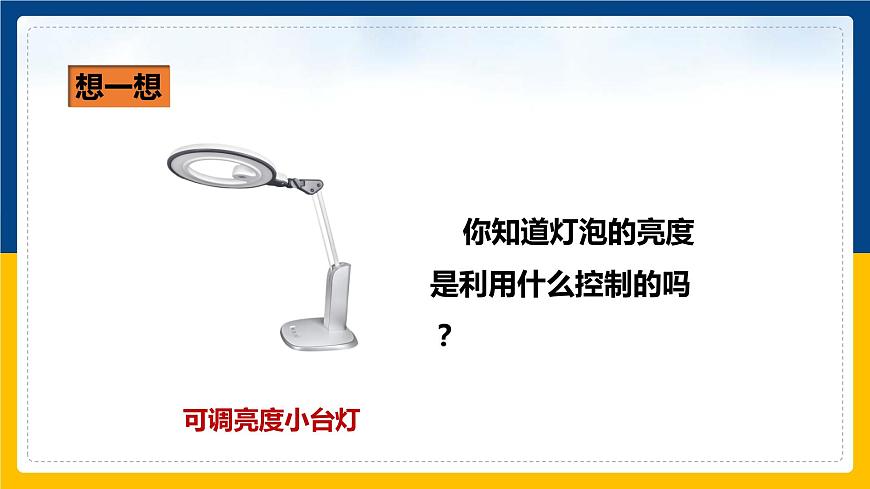

這是一份人教版九年級全冊第4節 變阻器圖文課件ppt,文件包含164變阻器課件pptx、164變阻器練習doc、164變阻器教案doc、164變阻器學案doc、用鉛筆芯控制小燈泡的亮度_標清mp4等5份課件配套教學資源,其中PPT共33頁, 歡迎下載使用。

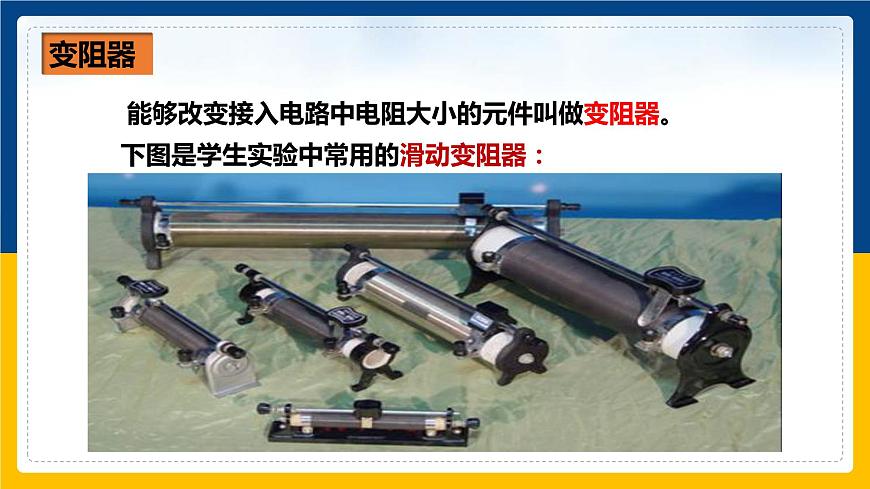

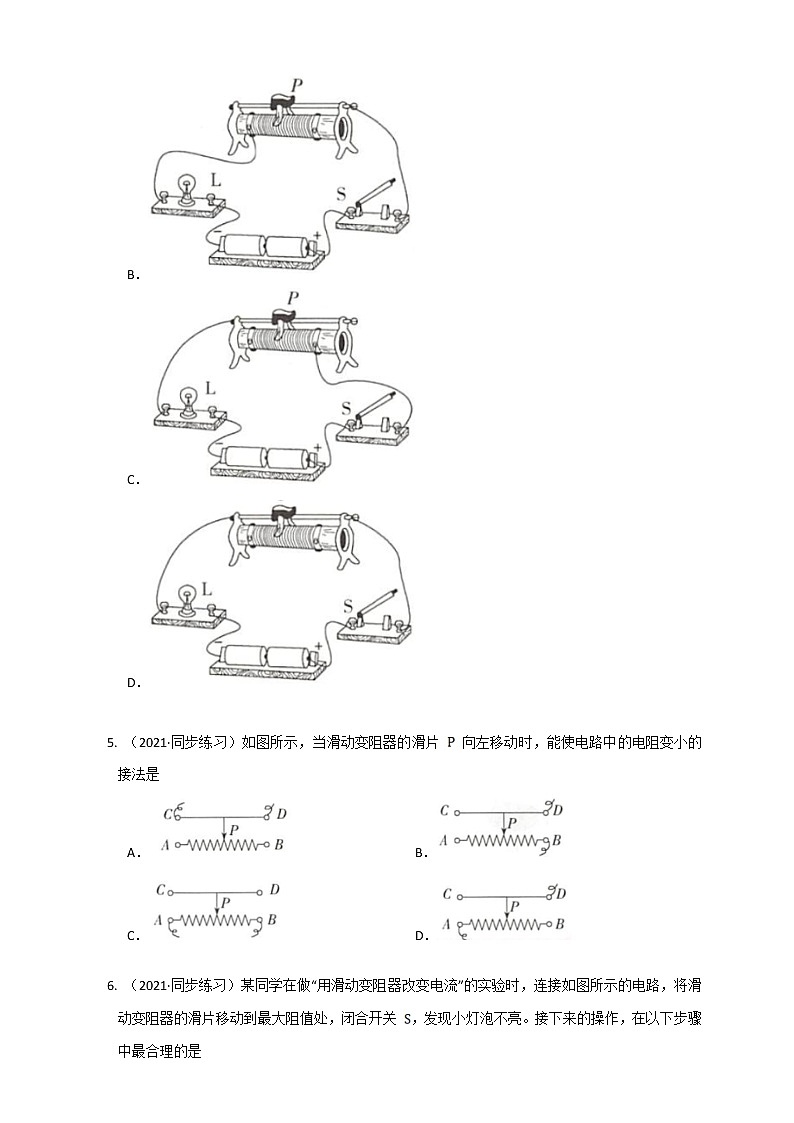

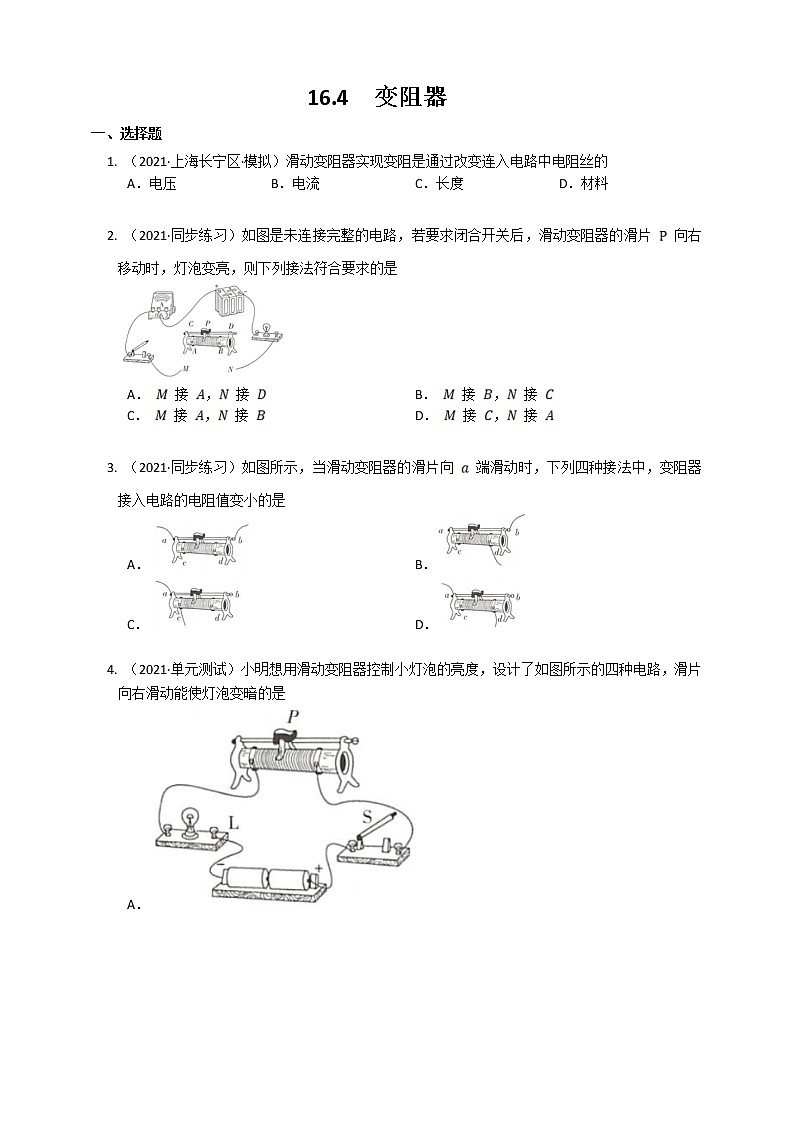

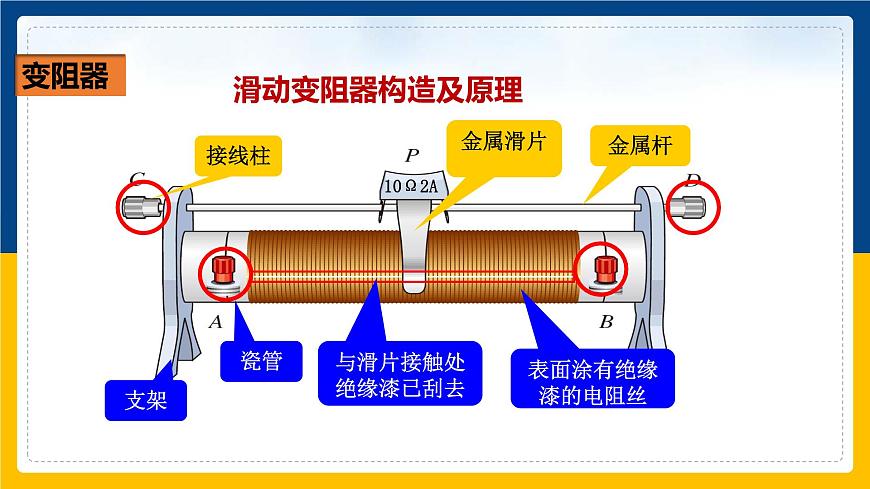

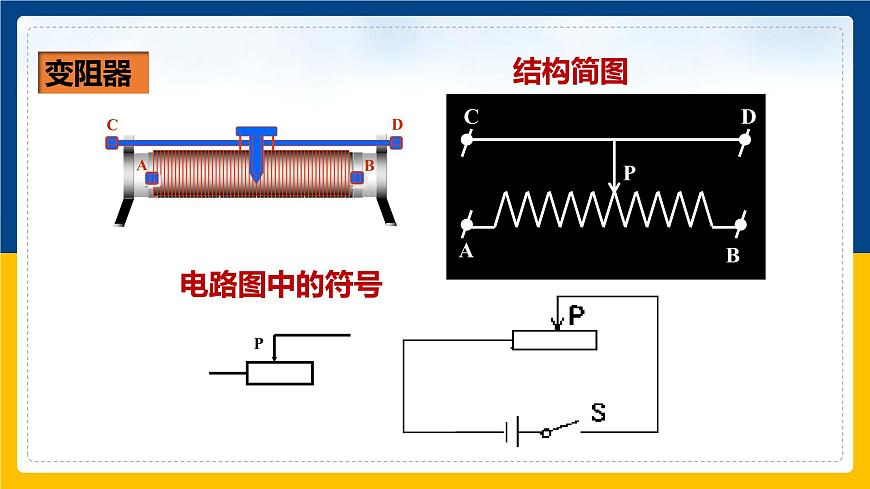

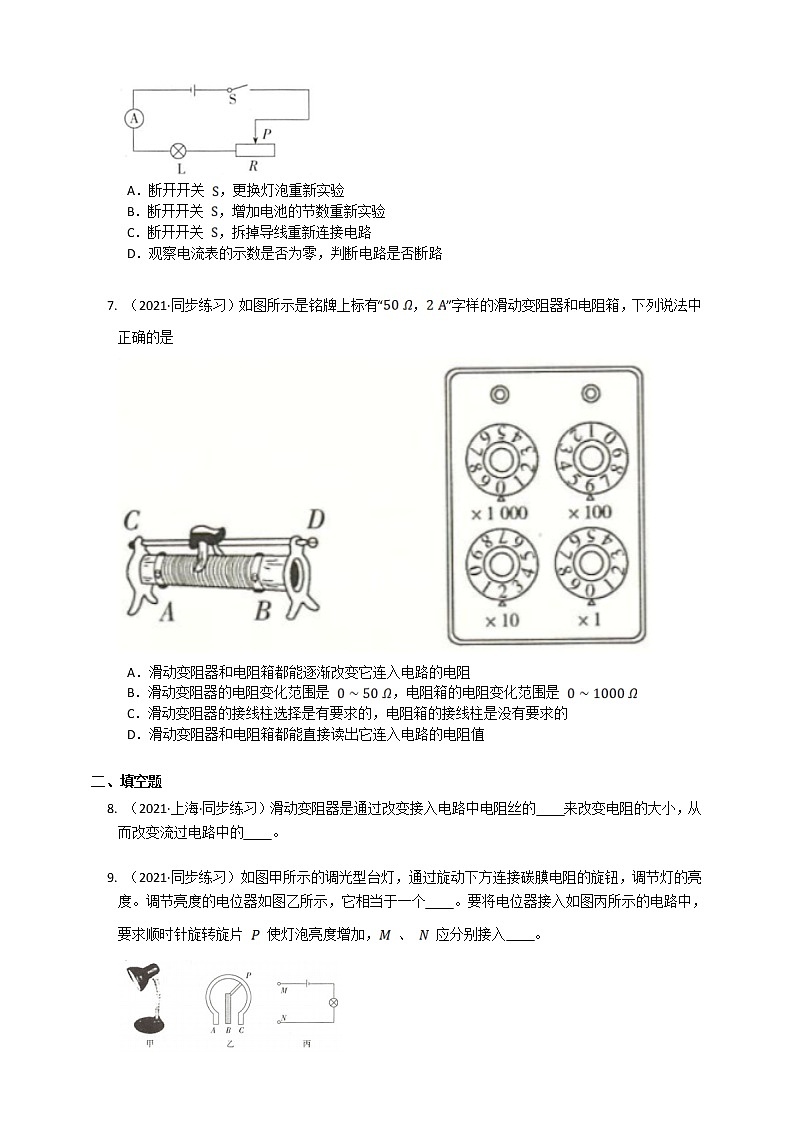

16.4 變阻器一、選擇題(2021·上海長寧區·模擬)滑動變阻器實現變阻是通過改變連入電路中電阻絲的 A.電壓 B.電流 C.長度 D.材料 (2021·同步練習)如圖是未連接完整的電路,若要求閉合開關后,滑動變阻器的滑片 向右移動時,燈泡變亮,則下列接法符合要求的是 A. 接 , 接 B. 接 , 接 C. 接 , 接 D. 接 , 接 (2021·同步練習)如圖所示,當滑動變阻器的滑片向 端滑動時,下列四種接法中,變阻器接入電路的電阻值變小的是 A. B. C. D. (2021·單元測試)小明想用滑動變阻器控制小燈泡的亮度,設計了如圖所示的四種電路,滑片向右滑動能使燈泡變暗的是 A. B. C. D. (2021·同步練習)如圖所示,當滑動變阻器的滑片 向左移動時,能使電路中的電阻變小的接法是 A. B. C. D. (2021·同步練習)某同學在做“用滑動變阻器改變電流”的實驗時,連接如圖所示的電路,將滑動變阻器的滑片移動到最大阻值處,閉合開關 ,發現小燈泡不亮。接下來的操作,在以下步驟中最合理的是 A.?dāng)嚅_開關 ,更換燈泡重新實驗 B.?dāng)嚅_開關 ,增加電池的節數重新實驗 C.?dāng)嚅_開關 ,拆掉導線重新連接電路 D.觀察電流表的示數是否為零,判斷電路是否斷路 (2021·同步練習)如圖所示是銘牌上標有“,”字樣的滑動變阻器和電阻箱,下列說法中正確的是 A.滑動變阻器和電阻箱都能逐漸改變它連入電路的電阻 B.滑動變阻器的電阻變化范圍是 ,電阻箱的電阻變化范圍是 C.滑動變阻器的接線柱選擇是有要求的,電阻箱的接線柱是沒有要求的 D.滑動變阻器和電阻箱都能直接讀出它連入電路的電阻值 二、填空題(2021·上海·同步練習)滑動變阻器是通過改變接入電路中電阻絲的 來改變電阻的大小,從而改變流過電路中的 。 (2021·同步練習)如圖甲所示的調光型臺燈,通過旋動下方連接碳膜電阻的旋鈕,調節燈的亮度。調節亮度的電位器如圖乙所示,它相當于一個 。要將電位器接入如圖丙所示的電路中,要求順時針旋轉旋片 使燈泡亮度增加, 、 應分別接入 。 (2021·北京·期末)如圖為滑動變阻器的結構示意圖,它是根據一定溫度下材料、橫截面積一定時,導體越長,導體的電阻越 的原理做成的。把滑動變阻器滑片移動到不同位置時,連入電路中的導體 不同,從而改變接入電路中電阻的大小。將滑動變阻器的兩個接線柱接到電路中,要求滑片 向右移動時電路中的電流逐漸變小,連入電路的是 兩接線柱。 三、綜合應用題(2021·單元測試)如圖所示。(1) 把 接 , 接 ,當滑片 向右滑動時,電流表示數將 ;(2) 接 , 向左滑動時,發現燈泡變亮,則 應接 ;(3) 當 接 , 接 時,變阻器滑片向右移動時,燈泡的亮度將 。 四、實驗題(2021·同步練習)用滑動變阻器改變小燈泡的亮度:(1) 要求滑動變阻器的滑片向左移動時能使燈 亮度變暗。請用筆畫線代替導線連接實物,并在方框內畫出相應的電路圖。(2) 滑動變阻器的銘牌上標有“”的字樣,其中“”指的是 兩個接線柱間的電阻值;“”指的是 。(3) 如果還想知道電路中電流的改變情況,需要在電路中 聯一個電流表,并增加 根導線。(4) 開始實驗后,甲同學發現無論如何移動滑片 ,燈的亮度都不發生變化,而且一直很亮,這可能是 。
答案一、選擇題1. 【答案】C【知識點】滑動變阻器 2. 【答案】B【解析】燈泡變亮,表明通過燈泡的電流變大,即電路中的電阻減小,故滑動變阻器的滑片 向右移動時,其接入電路的電阻是減小的,則應是滑片右側的電阻絲接入電路(即一定要接 接線柱),滑動變阻器應采用“一上一下”的接法。故選B。【知識點】滑動變阻器 3. 【答案】C【解析】由A圖可知,滑動變阻器同時接上面兩個接線柱,滑動變阻器接入電路的阻值為零,移動滑片,滑動變阻器接入電路的阻值不變,故A不符合題意;由B圖可知,向 端移動滑片時,滑動變阻器接入電路的電阻絲長度變長,滑動變阻器接入電路的阻值變大,故B不符合題意;由C圖可知,向 端移動滑片時,滑動變阻器接入電路的電阻絲長度變短,滑動變阻器接入電路的阻值變小,故C符合題意;由D圖可知,向 端移動滑片時,滑動變阻器接入電路的電阻絲長度變長,滑動變阻器接入電路的阻值變大,故D不符合題意。【知識點】滑動變阻器 4. 【答案】B【解析】A圖,同時接了滑動變阻器下面兩接線柱,滑動變阻器不能控制小燈泡的亮度,故A錯誤;B圖,滑片左側的電阻絲接入電路,即滑片向右移動,電路電阻變大,電流變小,燈泡變暗,故B正確;C圖,滑片右側的電阻絲接入電路,即滑片向右移動,電路電阻變小,電流變大,燈泡變亮,故C錯誤;D圖,同時接了滑動變阻器上面兩接線柱,滑動變阻器不能控制小燈泡的亮度,故D錯誤。【知識點】滑動變阻器 5. 【答案】D【解析】A圖滑動變阻器的接線柱接 和 ,無電阻絲連入電路,故A不符合題意;B圖滑動變阻器的接線柱接 和 ,連入電路中的電阻絲是 部分,當滑片 向左滑動時, 電阻絲長度變大,電路中的電阻變大,故B不符合題意;C圖滑動變阻器的接線柱接 和 ,連入電路中的電阻絲是 部分,無論怎樣移動滑片,滑動變阻器接入電路中的電阻都不變,故C不符合題意;D圖滑動變阻器的接線柱接 和 ,連入電路中的電阻絲是 部分,當滑片 向左滑動時, 電阻絲長度變小,電路中的電阻變小,故D符合題意。【知識點】滑動變阻器 6. 【答案】D【解析】若電路發生斷路故障時,換用更大功率的燈泡或增加電池?cái)?shù)量,燈泡同樣不發光,故A、B錯誤;如果燈絲斷了或?qū)Ь€發生斷路,拆掉導線重新連接電路,燈泡仍然不亮,故C錯誤。該電路為串聯電路,閉合開關,燈泡不亮?xí)r,先觀察電流表是否有示數,如果無示數,說明電路出現斷路現象,然后檢測出斷路的位置,并進行處理;如果電流表有較小的示數,則是電路中電阻較大造成的,可移動滑片觀察燈泡是否發光,故D正確。【知識點】用滑動變阻器改變電路中的電流 7. 【答案】C【解析】滑動變阻器是靠改變連入電路中電阻絲的長度來改變電阻的;電阻箱是一種可以調節電阻大小并且能夠顯示出電阻阻值的變阻器。電阻箱能直接從旋鈕指示的數字上讀出連入的電阻值,但不能逐漸改變連入電路的電阻,滑動變阻器能連續改變接入電路中的阻值,但不能讀數,A、D錯誤;由圖可知,電阻箱的阻值變化范圍是 ,B錯:滑動變阻器的四個接線柱只能按“一上一下”的要求接入兩個,電阻箱的兩個接線柱只要接入電路就行。【知識點】電阻箱、滑動變阻器 二、填空題8. 【答案】長度;電流【解析】滑動變阻器是通過改變接入電路中的電阻絲長度來改變電阻大小的,在電源電壓一定的情況下,滑動變阻器通過改變電阻來改變電路中的電流。【知識點】滑動變阻器 9. 【答案】滑動變阻器;【解析】通過旋動下方連接碳膜電阻的旋鈕,調節燈的亮度,其實質是個滑動變阻器;順時針旋轉旋片時,燈泡變亮,原因是電路中電阻變小,電流變大,所以把 、 分別與電路中的 、 相連即可。【知識點】滑動變阻器 10. 【答案】大;長度;【解析】滑動變阻器是根據一定溫度下,材料、橫截面積一定時,導體越長,導體的電阻越大的原理做成的;移動滑動變阻器的滑片,改變了連入電路中電阻絲的長度,從而改變連入電路中的導體電阻大??;當滑片向右移動時,電路中的電流逐漸變小,根據歐姆定律知,變阻器連入電路的電阻值變大,則連入電路中電阻絲的長度變長,則由圖知接 、 或 、 兩接線柱時符合要求。【知識點】滑動變阻器、影響電阻大小的因素 三、綜合應用題11. 【答案】(1) 變小(2) (3) 不變【解析】(1) 接 , 接 時, 段接入了電路,滑片 向右滑動時,接入電阻變大,電流表示數變小。(2) 把 接 ,滑片向左移動時,燈泡變亮,說明電路中的電流變大,滑動變阻器接入電路的阻值減小,因此是將 段接入了電路,即 接 。(3) 接 , 接 時,滑動變阻器整個電阻絲接入電路,滑動變阻器滑片將失去作用,因此滑片無論如何移動,燈泡的亮度均不變。【知識點】滑動變阻器、用滑動變阻器改變電路中的電流 四、實驗題12. 【答案】(1) 見解析(2) 、 ;該滑動變阻器允許通過的最大電流是 (3) 串; (4) 同時連接了滑動變阻器上面兩個接線柱【解析】(1) 滑動變阻器要改變小燈泡的亮度,則滑動變阻器與燈泡串聯,且滑動變阻器應“一上一下”連接,向左移動滑片,能使燈 亮度變暗,說明電路中電流變小,電阻變大,所以應將滑片右側電阻絲接入電路中,由此連接實物電路,如圖所示。根據實物電路畫出電路圖,如圖所示。(2) 當把 、 兩個接線柱接入電路時,滑動變阻器連入電路的阻值為 ,是滑動變阻器的最大阻值。“”指的是該滑動變阻器允許通過的最大電流為 。(3) 用 根導線把電流表串聯在電路中,即可測電路中的電流。(4) 甲同學發現無論怎樣移動滑片 ,燈的亮度都不發生變化,而且一直很亮,可能是接了滑動變阻器上面的兩個接線柱。【知識點】用滑動變阻器改變電路中的電流、電路圖、實物電路的連接
