初中物理人教版九年級全冊第4節 變阻器獲獎ppt課件

這是一份初中物理人教版九年級全冊第4節 變阻器獲獎ppt課件，文件包含課件164變阻器ppt、同步練習164變阻器含答案docx、教案164變阻器docx等3份課件配套教學資源，其中PPT共34頁， 歡迎下載使用。

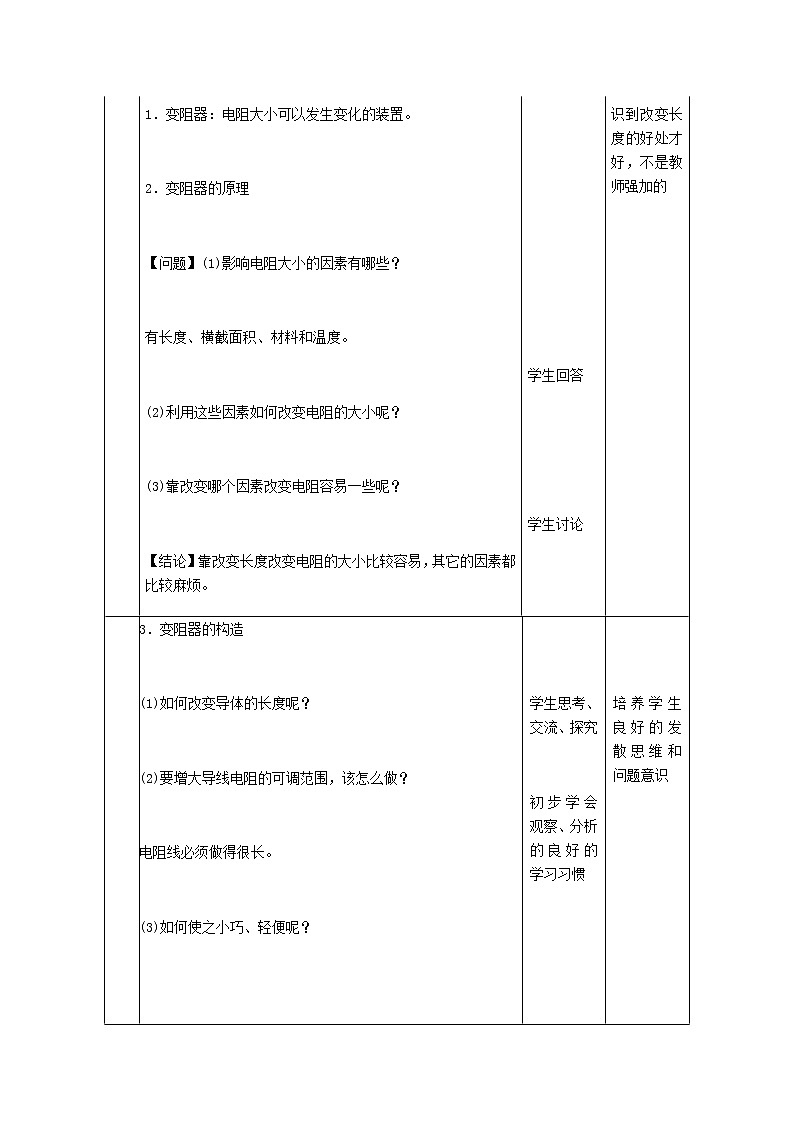

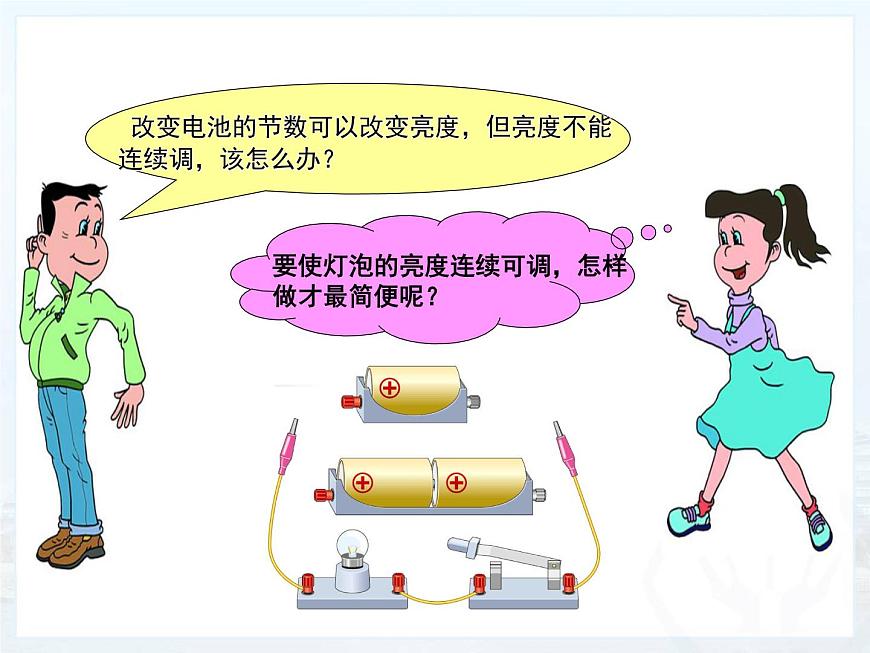

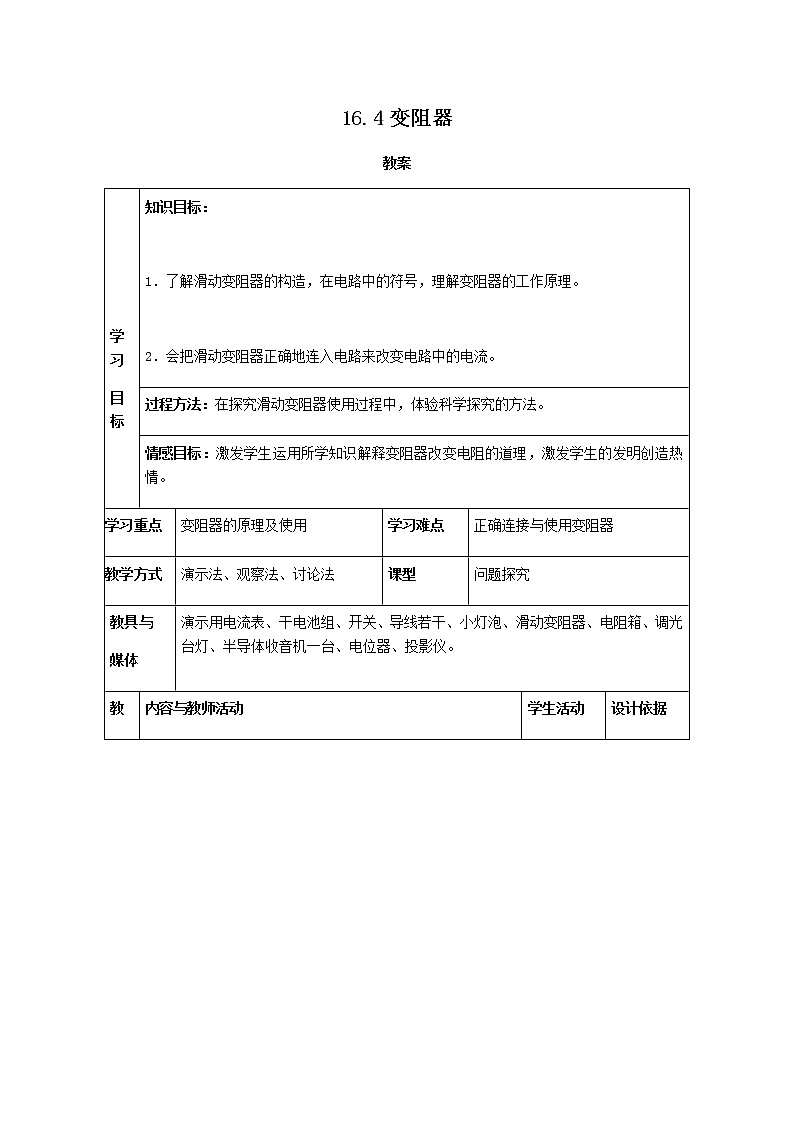

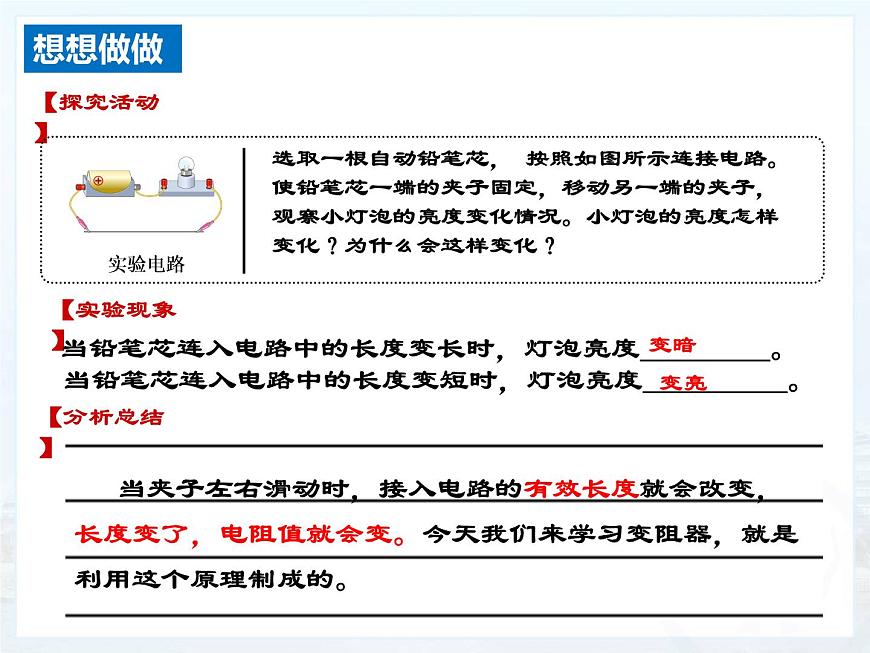

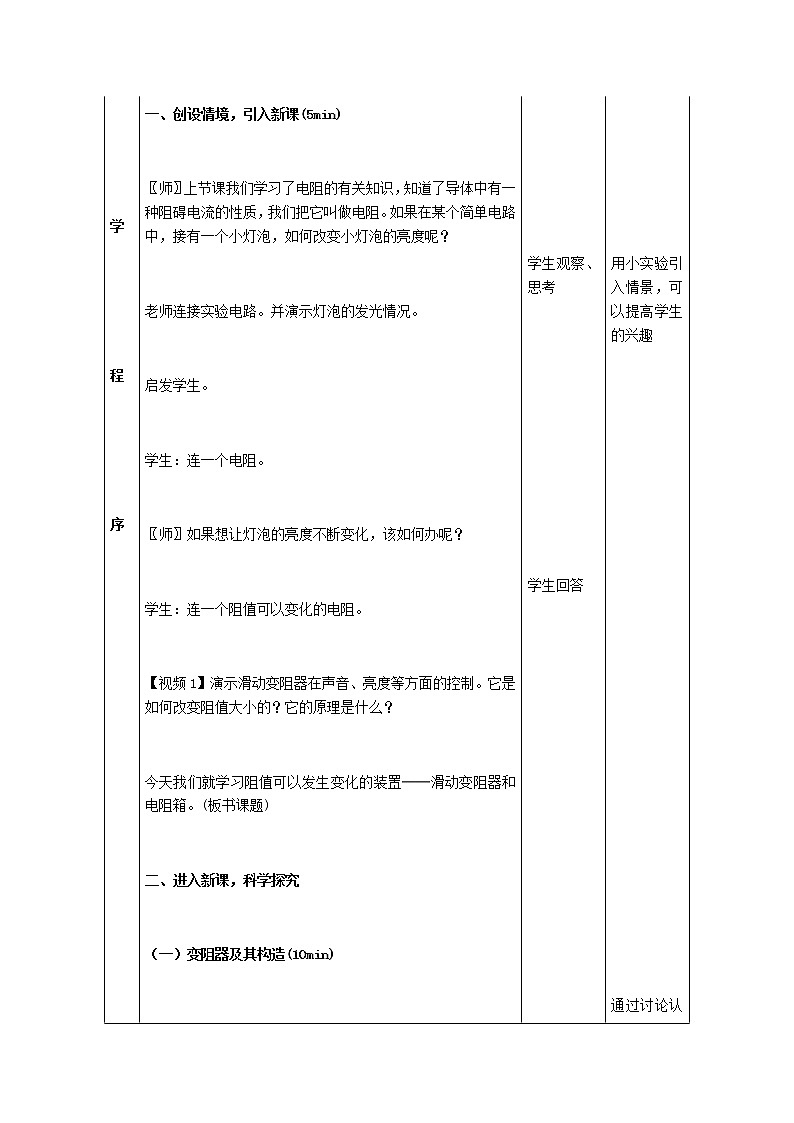

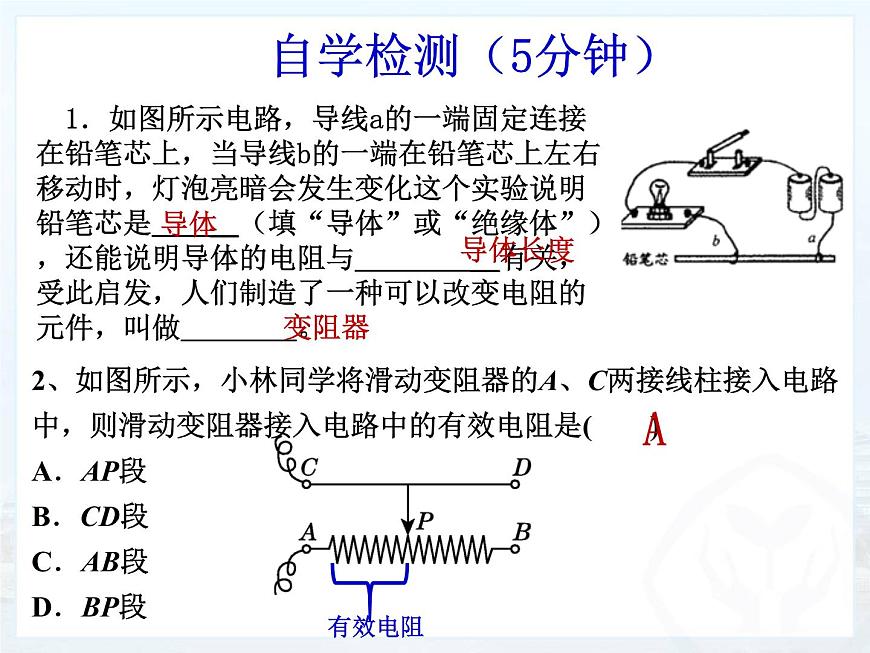

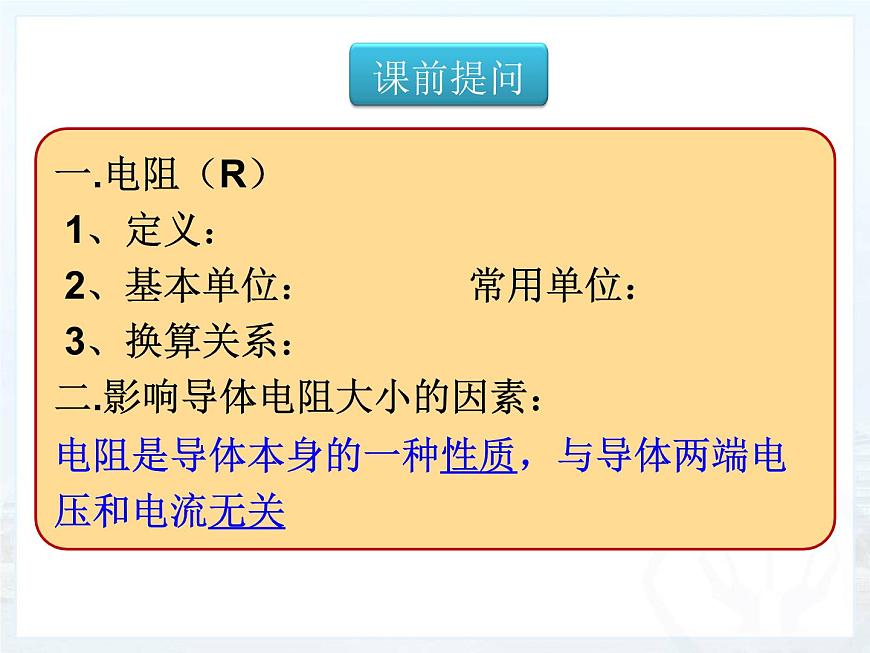

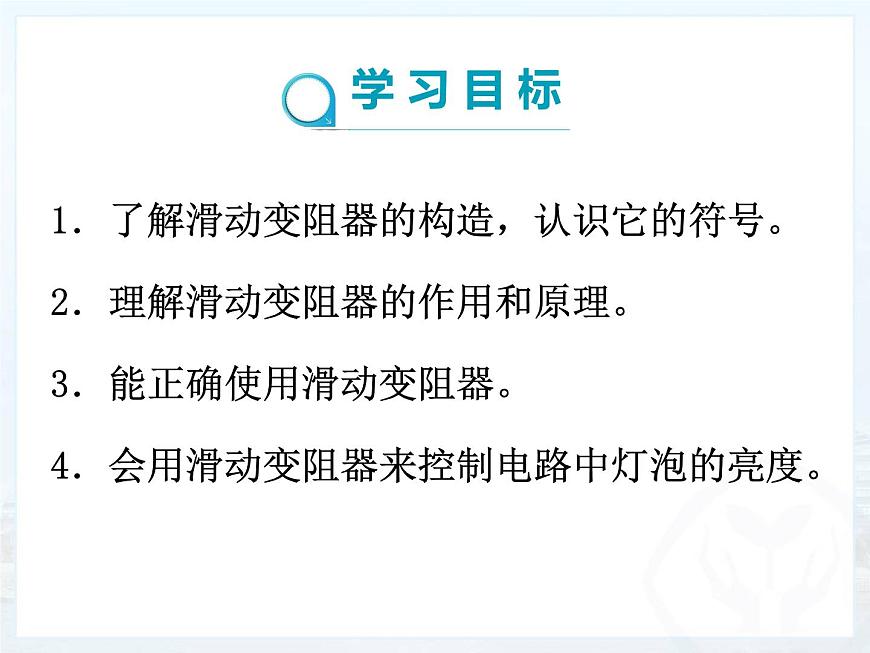

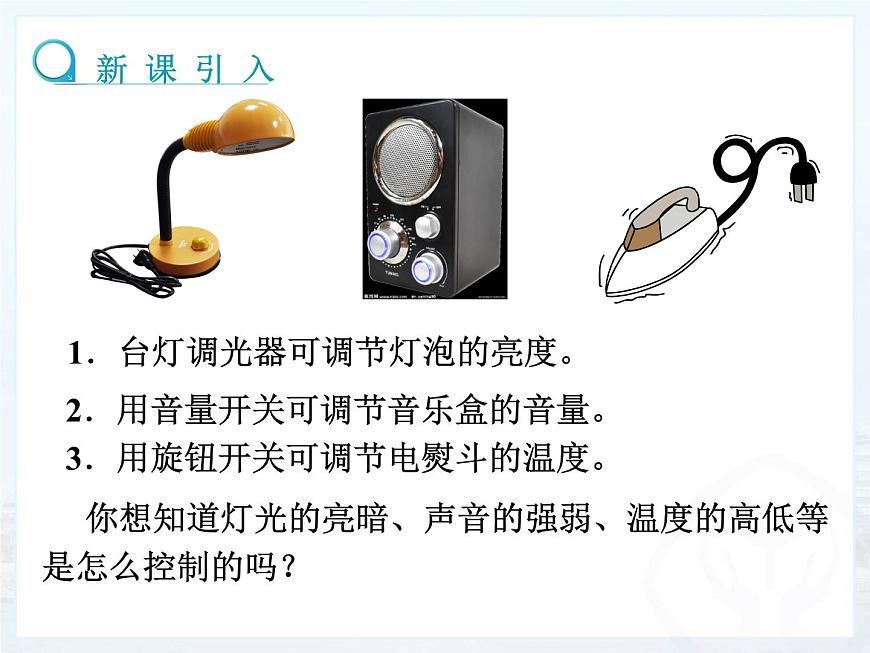

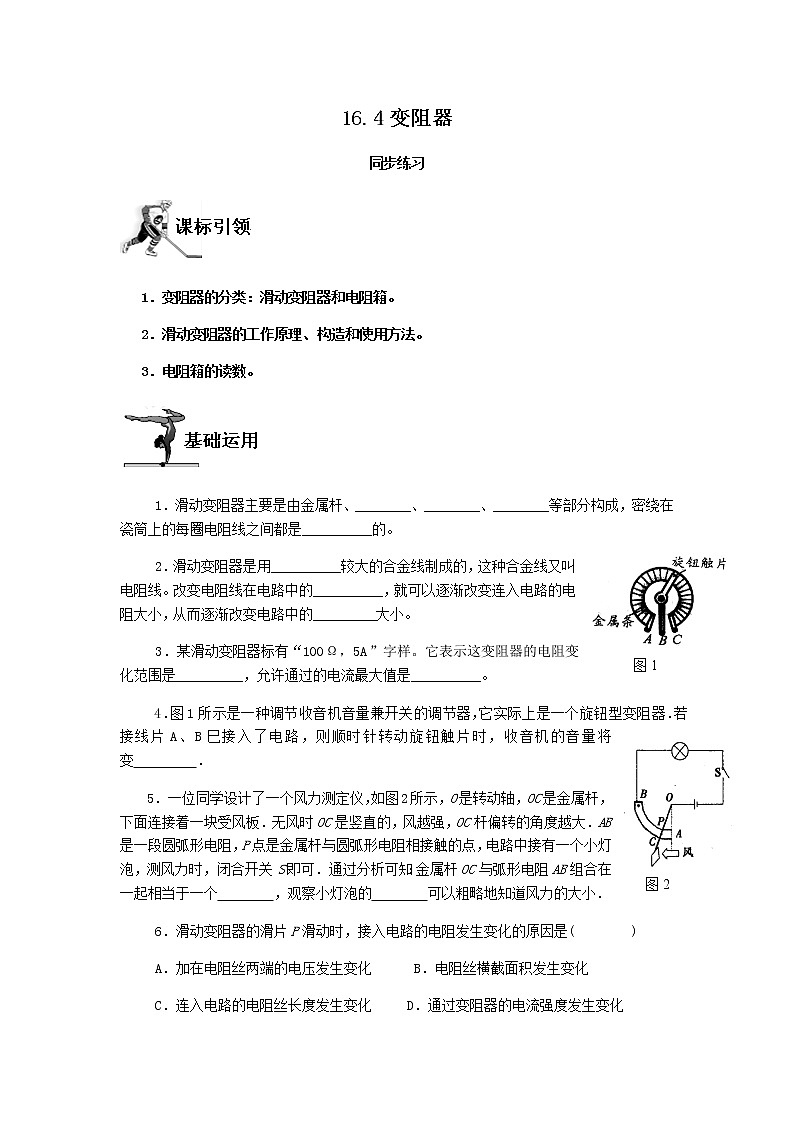

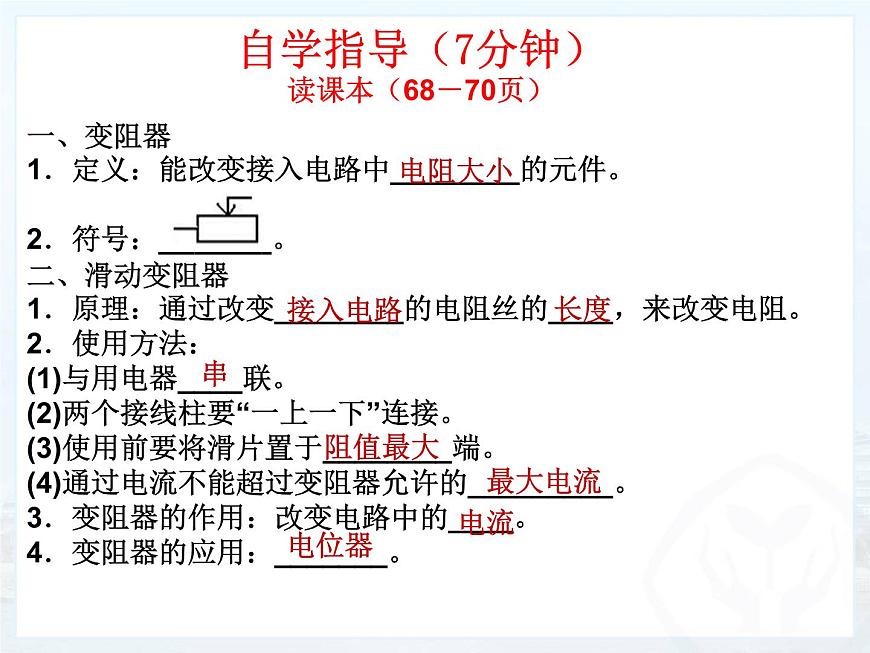

16.4變阻器同步練習   1．變阻器的分類：滑動變阻器和電阻箱。   2．滑動變阻器的工作原理、構造和使用方法。3．電阻箱的讀數。      1．滑動變阻器主要是由金屬桿、________、________、________等部分構成，密繞在

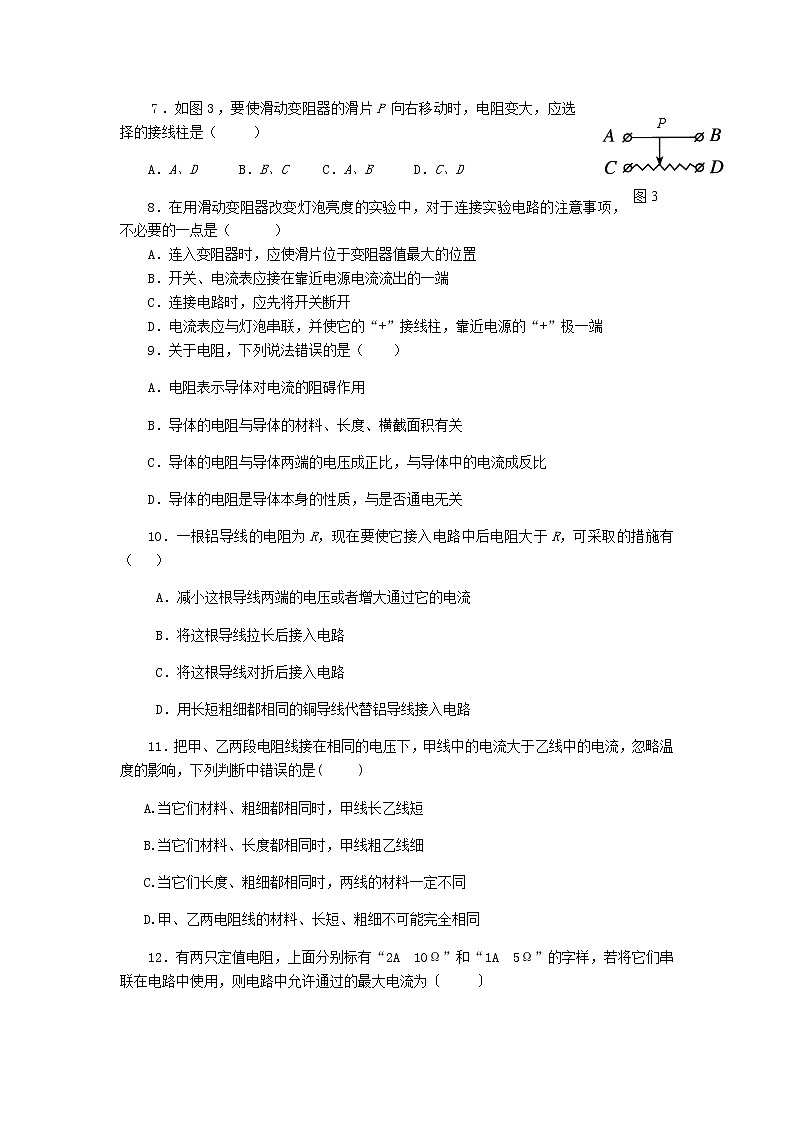

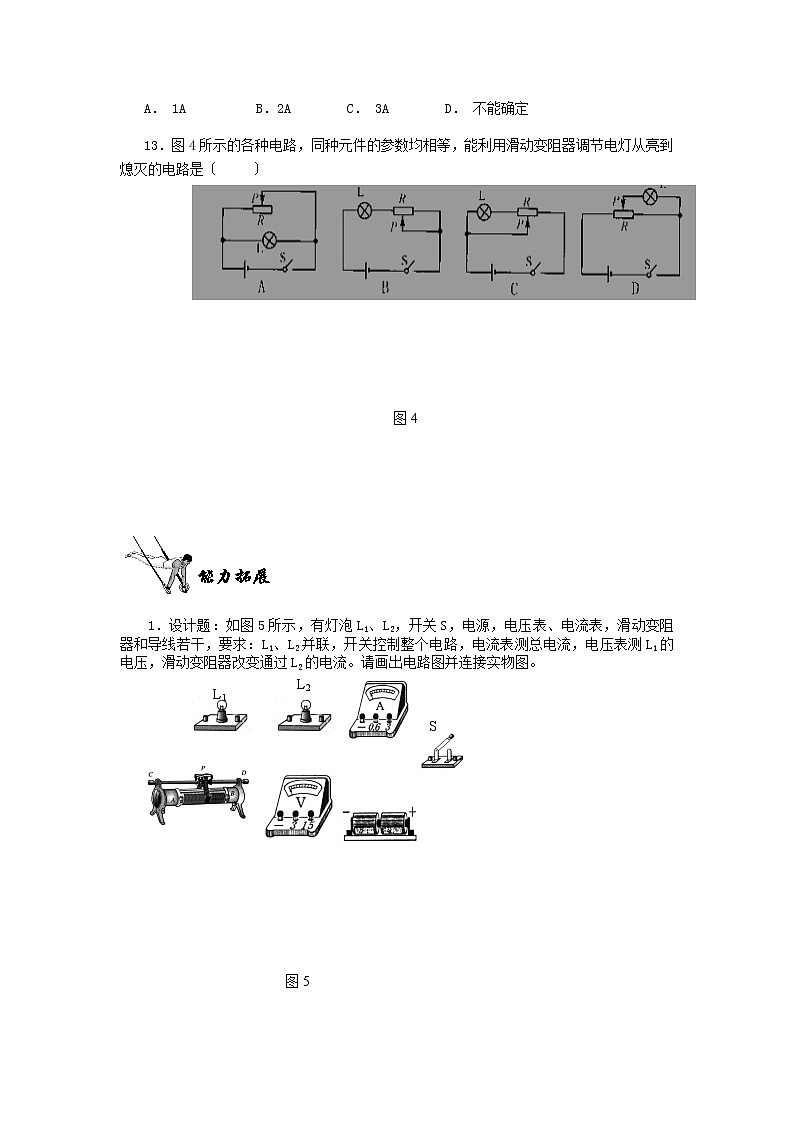

瓷筒上的每圈電阻線之間都是__________的。     2．滑動變阻器是用__________較大的合金線制成的，這種合金線又叫電阻線。改變電阻線在電路中的__________，就可以逐漸改變連入電路的電阻大小，從而逐漸改變電路中的_________大小。     3．某滑動變阻器標有“100Ω，5A”字樣。它表示這變阻器的電阻變化范圍是__________，允許通過的電流最大值是__________。4．圖1所示是一種調節收音機音量兼開關的調節器，它實際上是一個旋鈕型變阻器．若接線片A、B巳接入了電路，則順時針轉動旋鈕觸片時，收音機的音量將變         ． 5．一位同學設計了一個風力測定儀，如圖2所示，O是轉動軸，OC是金屬桿，下面連接著一塊受風板．無風時OC是豎直的，風越強，OC桿偏轉的角度越大．AB是一段圓弧形電阻，P點是金屬桿與圓弧形電阻相接觸的點，電路中接有一個小燈泡，測風力時，閉合開關S即可．通過分析可知：金屬桿OC與弧形電阻AB組合在一起相當于一個        ，觀察小燈泡的        可以粗略地知道風力的大?。?/span>6．滑動變阻器的滑片P滑動時，接入電路的電阻發生變化的原因是(        )     A．加在電阻絲兩端的電壓發生變化      B．電阻絲橫截面積發生變化     C．連入電路的電阻絲長度發生變化     D．通過變阻器的電流強度發生變化7．如圖3，要使滑動變阻器的滑片P向右移動時，電阻變大，應選擇的接線柱是（     ）A．A、D      B．B、C     C．A、B      D．C、D8．在用滑動變阻器改變燈泡亮度的實驗中，對于連接實驗電路的注意事項，不必要的一點是（      ）A．連入變阻器時，應使滑片位于變阻器值最大的位置B．開關、電流表應接在靠近電源電流流出的一端C．連接電路時，應先將開關斷開D．電流表應與燈泡串聯，并使它的“+”接線柱，靠近電源的“+”極一端9．關于電阻，下列說法錯誤的是（    ）A．電阻表示導體對電流的阻礙作用B．導體的電阻與導體的材料、長度、橫截面積有關C．導體的電阻與導體兩端的電壓成正比，與導體中的電流成反比D．導體的電阻是導體本身的性質，與是否通電無關10．一根鋁導線的電阻為R，現在要使它接入電路中后電阻大于R，可采取的措施有（   ）A．減小這根導線兩端的電壓或者增大通過它的電流B．將這根導線拉長后接入電路C．將這根導線對折后接入電路D．用長短粗細都相同的銅導線代替鋁導線接入電路11．把甲、乙兩段電阻線接在相同的電壓下，甲線中的電流大于乙線中的電流，忽略溫度的影響，下列判斷中錯誤的是(     )     A.當它們材料、粗細都相同時，甲線長乙線短B.當它們材料、長度都相同時，甲線粗乙線細C.當它們長度、粗細都相同時，兩線的材料一定不同D.甲、乙兩電阻線的材料、長短、粗細不可能完全相同12．有兩只定值電阻，上面分別標有“2A  10Ω”和“1A  5Ω”的字樣，若將它們串聯在電路中使用，則電路中允許通過的最大電流為〔     〕A． 1A          B．2A        C． 3A        D． 不能確定13．圖4所示的各種電路，同種元件的參數均相等，能利用滑動變阻器調節電燈從亮到熄滅的電路是〔     〕          1．設計題：如圖5所示，有燈泡L1、L2，開關S，電源，電壓表、電流表，滑動變阻器和導線若干，要求：L1、L2并聯，開關控制整個電路，電流表測總電流，電壓表測L1的電壓，滑動變阻器改變通過L2的電流。請畫出電路圖并連接實物圖。                               2．小強學習了滑動變阻器的使用方法后，想利用如圖6所示的器材設計一個可以控制電鈴聲音大小的電路，請你協助他完成下列任務：（1）連接好實物圖；（2）畫好正確連接后的電路圖；（3）如果要使電鈴的聲音越來越響，針對你所設計的電路，說明應該如何調節滑動變阻器.       1．根據下表中數據回答：安裝家庭電路取用導線時，應從銅線和鐵線中，選用______________線。制作一個滑動變阻器，選擇電阻線材料時，應從錳銅合金和鎳鉻合金中，選用______________。     2．如圖7所示，電阻箱的示數為________Ω.3．在一次實驗中需要測量小燈泡兩端的電壓和通過它的電流.聰明而粗心的小剛連接了如圖6-30所示的電路.同組的小林發現有錯誤,主張拆了以后重新連接,可是時間來不及了,小剛眼珠一轉,在圖示的電路中只增加了一根導線,電路就正常工作了.（1）如果閉合圖8中所示電路的開關,電壓表示數、電流表示數情況如何?小燈泡發光情況怎樣？（2）在圖中畫出小剛連接的那根導線.(用虛線表示)           參考答案 1.電阻絲、瓷筒、接線柱、絕緣；2.電阻率、長度、電流；3. 0～100Ω、3A；4.小；5.滑動變阻器、亮度6.C 7.B 8.B 9.C 10.B 11.A 12.A 13.D能力拓展1.如圖9所示                                               圖9(1)如圖10 ;   (2)如圖11;  (3)向左調節滑片                   探究創新1.銅、鎳鉻；2.3608 ；3.(1)因為電流表的內電阻很小，所以閉合開關后，電燈泡和定值電阻被電流表短路，只有電壓表、電流表和滑動變阻器串聯接入電路中，所以小燈泡不發光.又因為電壓表的內電阻很大，所以它的示數接近電源電壓，而電流表的示數接近于零.（2）小剛連接的導線如圖12中虛線所示.
