中考物理復習微專題21電路的分析與計算精講課件

這是一份中考物理復習微專題21電路的分析與計算精講課件，共17頁。

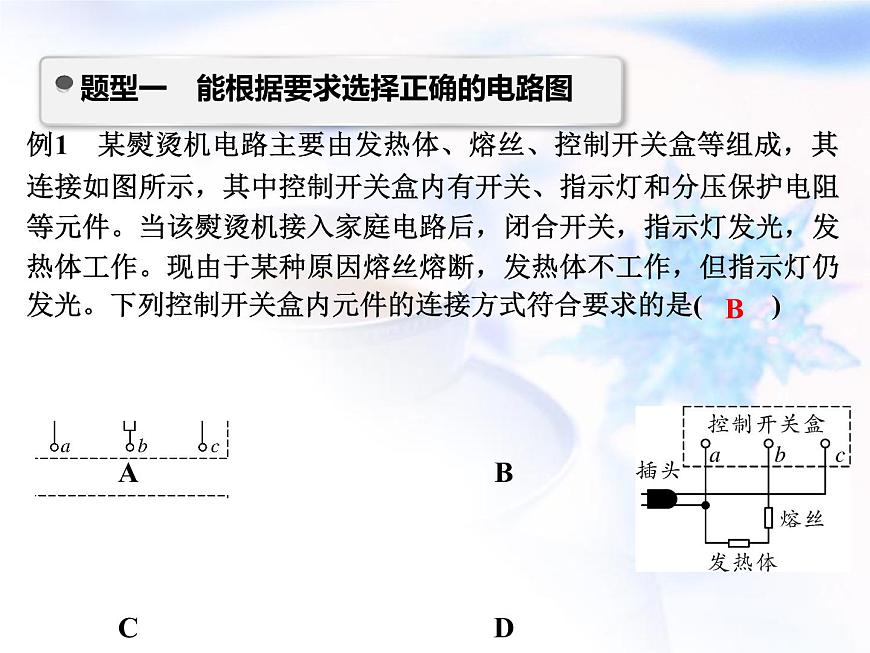

例1　某熨燙機電路主要由發熱體、熔絲、控制開關盒等組成，其連接如圖所示，其中控制開關盒內有開關、指示燈和分壓保護電阻等元件。當該熨燙機接入家庭電路后，閉合開關，指示燈發光，發熱體工作?，F(xiàn)由于某種原因熔絲熔斷，發熱體不工作，但指示燈仍發光。下列控制開關盒內元件的連接方式符合要求的是( )

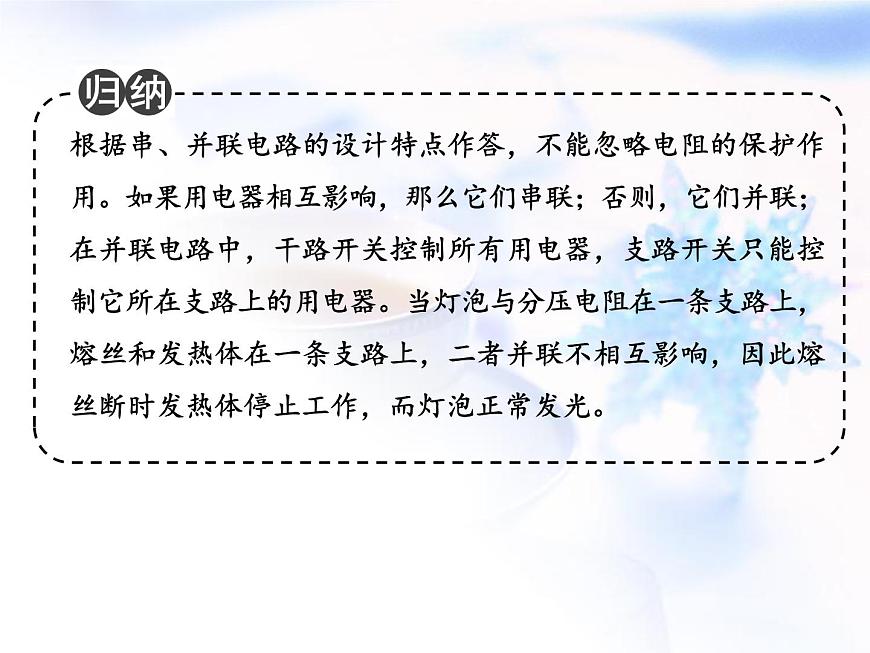

根據串、并聯電路的設計特點作答，不能忽略電阻的保護作用。如果用電器相互影響，那么它們串聯；否則，它們并聯；在并聯電路中，干路開關控制所有用電器，支路開關只能控制它所在支路上的用電器。當燈泡與分壓電阻在一條支路上，熔絲和發熱體在一條支路上，二者并聯不相互影響，因此熔絲斷時發熱體停止工作，而燈泡正常發光。
跟蹤訓練1－1　測量體溫是新冠疫情防控的重要措施。某電子測溫槍靠近被測者額頭后，閉合測溫開關S1，熱敏電阻R工作，測溫槍的顯示屏顯示被測者的溫度；在環境光線較暗看不清示數時，再閉合開關S2，顯示屏的補光燈泡L發光；在測溫開關S1斷開時，只閉合開關S2，燈泡L不發光。則該測溫槍的簡化電路可能是( )
跟蹤訓練1－2　高鐵軌道中的螺絲會因震動而松動，檢修工作非常艱苦且重要。青少年科技創新大賽的獲獎作品《5G高鐵軌道螺絲警報器》，設計了檢測螺絲松動的報警方案。其主要的科學原理是：螺絲(螺絲在電路圖中用虛線框表示，其電阻不計)連接在電路中，當螺絲松動時，它會與下端的導線分離而斷開，此時電燈亮起而發出警報，及時提醒工人修理。下列符合題意的電路圖是( )

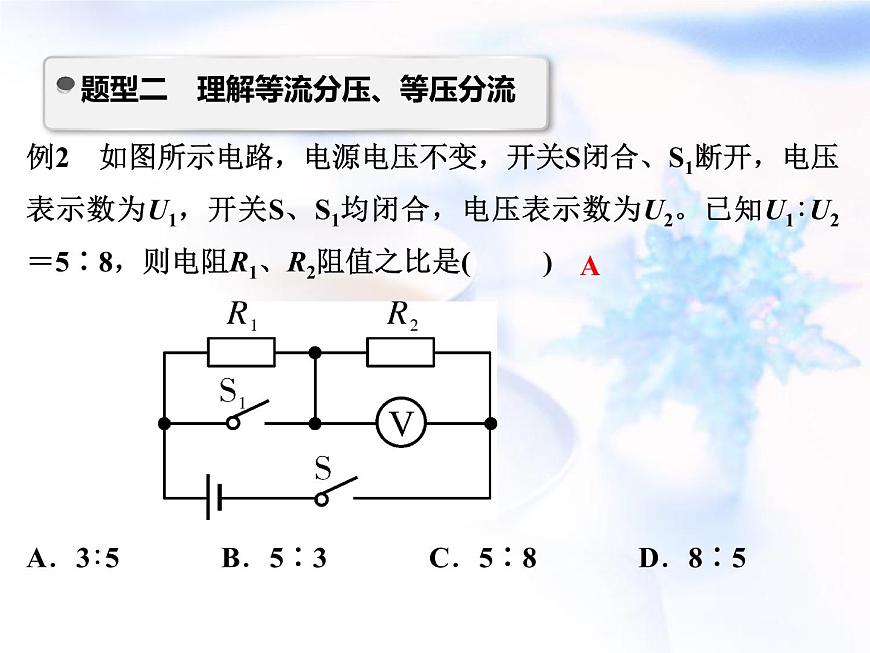

例2　如圖所示電路，電源電壓不變，開關S閉合、S1斷開，電壓表示數為U1，開關S、S1均閉合，電壓表示數為U2。已知U1∶U2＝5∶8，則電阻R1、R2阻值之比是( )A．3∶5　　 　B．5∶3　　 　C．5∶8　　 　D．8∶5

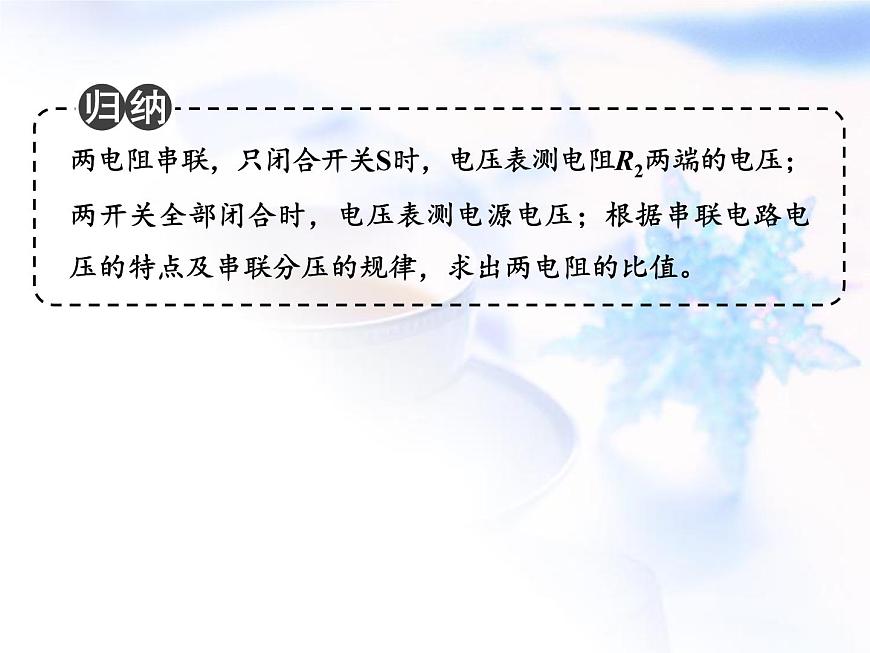

兩電阻串聯，只閉合開關S時，電壓表測電阻R2兩端的電壓；兩開關全部閉合時，電壓表測電源電壓；根據串聯電路電壓的特點及串聯分壓的規律，求出兩電阻的比值。

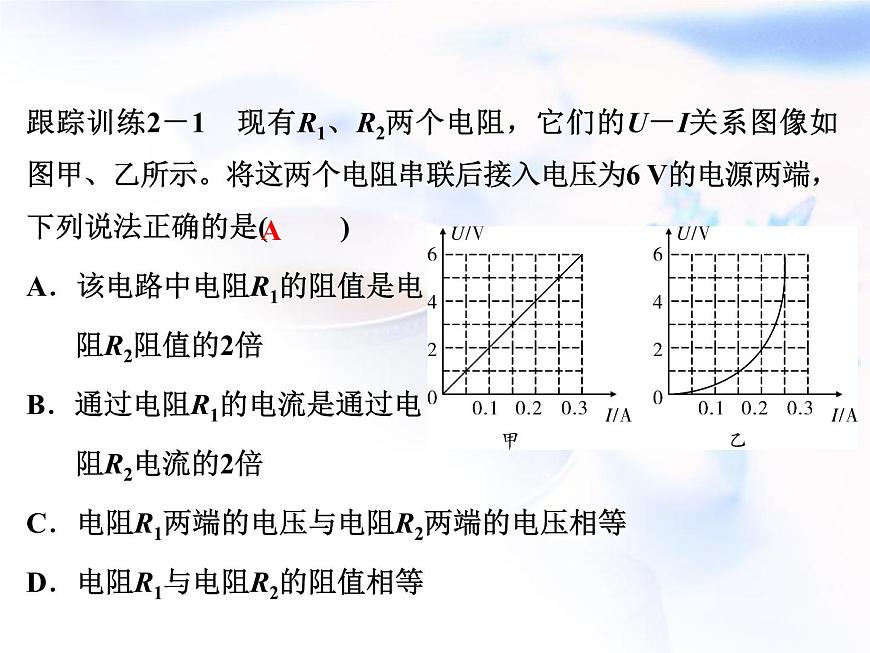

跟蹤訓練2－1　現有R1、R2兩個電阻，它們的U－I關系圖像如圖甲、乙所示。將這兩個電阻串聯后接入電壓為6 V的電源兩端，下列說法正確的是( )A．該電路中電阻R1的阻值是電阻R2阻值的2倍B．通過電阻R1的電流是通過電阻R2電流的2倍C．電阻R1兩端的電壓與電阻R2兩端的電壓相等D．電阻R1與電阻R2的阻值相等
跟蹤訓練2－2　為了探究并聯電路的電流關系，小芳設計了如圖所示的實驗電路，電源電壓保持不變，定值電阻R1＝10 Ω，R2是電阻箱。實驗時改變電阻箱接入電路中的電阻值，記錄電流表A1的示數I1與電流表A2的示數I2如下表所示。則下列說法中正確的是( )A．本次實驗控制不變的量是并聯電路的總電流B．電阻箱接入電路中的電阻值越大，電流表A2的示數就越大C．根據表中實驗數據，可歸納出I1與I2的關系式為I1＝I2＋0.6 AD．當流過R2的電流為0.2 A時，電阻箱接入電路中的電阻值為100 Ω
例3　如圖是小燈泡L和電阻R中電流隨電壓變化的圖像。由圖像可知，電阻R的阻值為_(kāi)_____Ω。若將它們并聯接在電壓為2 V的電源兩端，電路中的總電流為_(kāi)______A。
跟蹤訓練3－1　如圖是甲、乙兩電阻的電流與電壓關系的圖像，現將甲、乙串聯后接在電壓為4.5 V的電源兩端。下列分析正確的是( )A．甲的阻值是乙阻值的兩倍B．通過乙的電流是通過甲的電流的兩倍C．乙兩端的電壓是甲兩端電壓的兩倍D．甲的電功率是乙的電功率的兩倍
跟蹤訓練3－2　如圖甲所示為定值電阻R和小燈泡L的I－U圖像，把標有“2.5 V”字樣的小燈泡和電阻R接入如圖乙所示電路中，閉合開關，電流表示數為0.2 A。下列說法中不正確的是( )A．電源電壓為3 VB．圖甲中曲線b是小燈泡的I－U圖像C．電阻R的阻值是5 ΩD．小燈泡的額定功率是0.5 W
跟蹤訓練3－3　圖甲所示是某簡易煤氣檢測電路，其中Q為氣敏元件，其阻值隨煤氣濃度的升高而減小，若輸出信號的儀表選用電壓表，閉合開關S，當煤氣濃度升高時，要求儀表的示數增大，則選用電壓表接在_____之間(選填“ab”“bc”“ac”)；若某時刻電壓表的指針位置如圖乙所示，則此時ab兩端的電壓為_(kāi)_____V。
跟蹤訓練3－4　如圖所示，當滑動變阻器的滑片P移至B端，閉合開關S，此時電壓表示數為6 V，電流表示數為0.5 A；當把滑片P移至A端時，電流表示數變?yōu)?.6 A。試求：(1)滑動變阻器的最大阻值；(2)電源電壓U。
(2)當滑動變阻器的滑片P移至B端，可知電源電壓U＝U1＋U2＝IR1＋6 V＝0.5 A×R1＋6 V……①，當把滑片P移至A端時，可知電源電壓U＝I′R1＝0.6 A×R1……②聯立①②可知電源電壓U＝36 V。答：電源電壓U為36 V。
