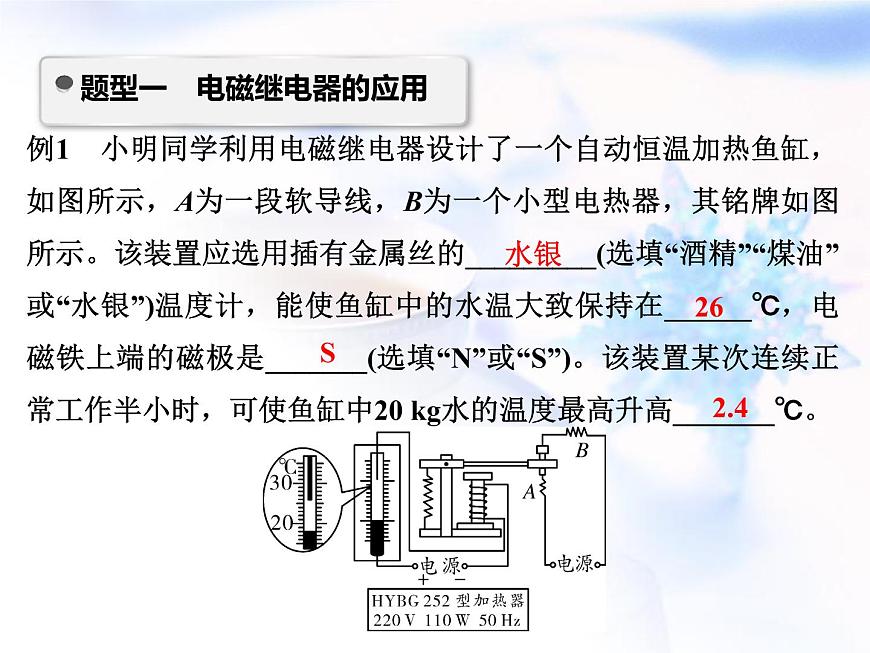

例1　小明同學利用電磁繼電器設計了一個自動恒溫加熱魚缸，如圖所示，A為一段軟導線，B為一個小型電熱器，其銘牌如圖所示。該裝置應選用插有金屬絲的_________(選填“酒精”“煤油”或“水銀”)溫度計，能使魚缸中的水溫大致保持在______℃，電磁鐵上端的磁極是_______(選填“N”或“S”)。該裝置某次連續正常工作半小時，可使魚缸中20 kg水的溫度最高升高_(dá)______℃。

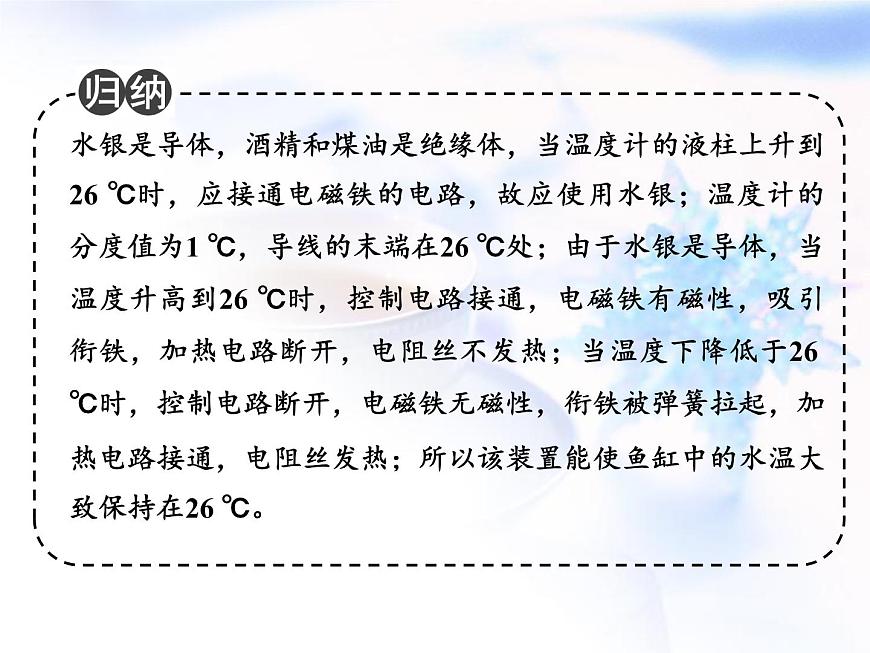

水銀是導體，酒精和煤油是絕緣體，當溫度計的液柱上升到26 ℃時，應接通電磁鐵的電路，故應使用水銀；溫度計的分度值為1 ℃，導線的末端在26 ℃處；由于水銀是導體，當溫度升高到26 ℃時，控制電路接通，電磁鐵有磁性，吸引銜鐵，加熱電路斷開，電阻絲不發熱；當溫度下降低于26 ℃時，控制電路斷開，電磁鐵無磁性，銜鐵被彈簧拉起，加熱電路接通，電阻絲發熱；所以該裝置能使魚缸中的水溫大致保持在26 ℃。

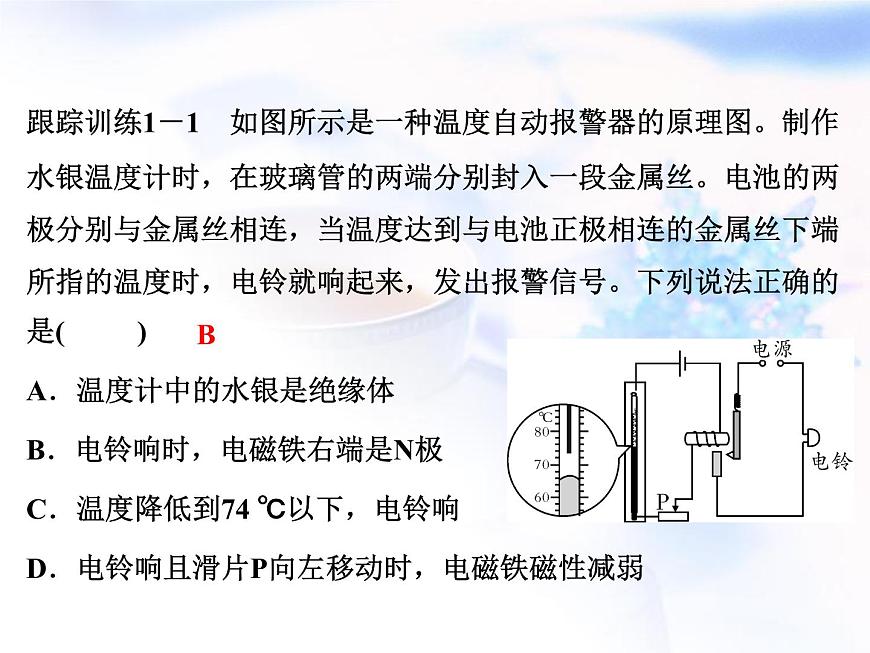

跟蹤訓練1－1　如圖所示是一種溫度自動報警器的原理圖。制作水銀溫度計時，在玻璃管的兩端分別封入一段金屬絲。電池的兩極分別與金屬絲相連，當溫度達到與電池正極相連的金屬絲下端所指的溫度時，電鈴就響起來，發出報警信號。下列說法正確的是( )A．溫度計中的水銀是絕緣體B．電鈴響時，電磁鐵右端是N極C．溫度降低到74 ℃以下，電鈴響D．電鈴響且滑片P向左移動時，電磁鐵磁性減弱

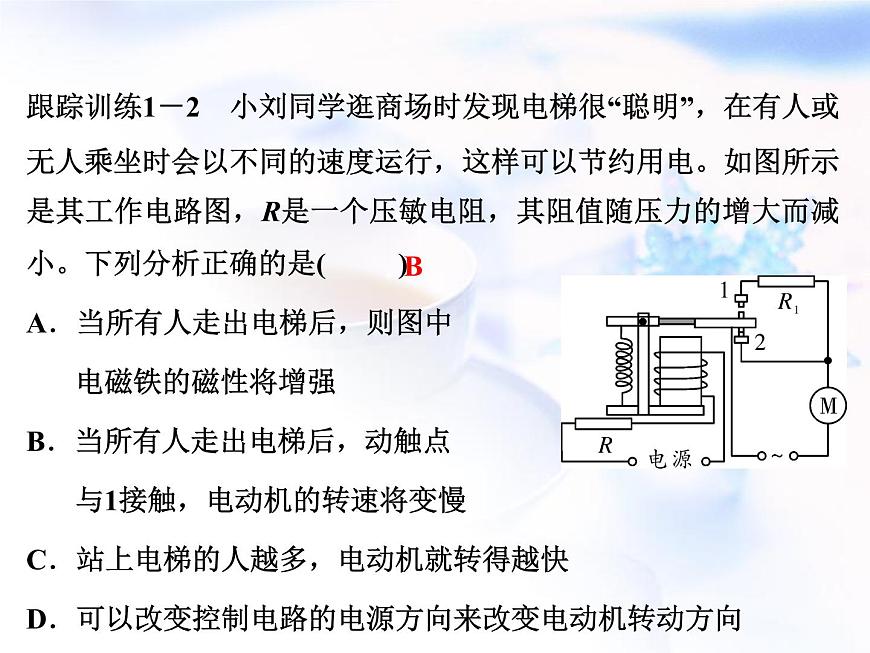

跟蹤訓練1－2　小劉同學逛商場時發現電梯很“聰明”，在有人或無人乘坐時會以不同的速度運行，這樣可以節約用電。如圖所示是其工作電路圖，R是一個壓敏電阻，其阻值隨壓力的增大而減小。下列分析正確的是( )A．當所有人走出電梯后，則圖中電磁鐵的磁性將增強B．當所有人走出電梯后，動觸點與1接觸，電動機的轉速將變慢C．站上電梯的人越多，電動機就轉得越快D．可以改變控制電路的電源方向來改變電動機轉動方向

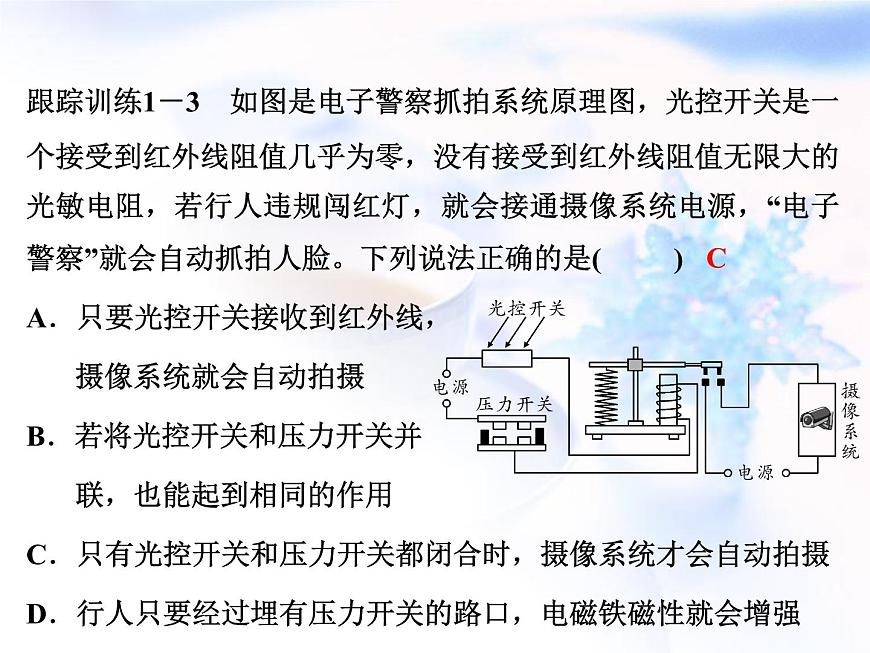

跟蹤訓練1－3　如圖是電子警察抓拍系統原理圖，光控開關是一個接受到紅外線阻值幾乎為零，沒有接受到紅外線阻值無限大的光敏電阻，若行人違規闖紅燈，就會接通攝像系統電源，“電子警察”就會自動抓拍人臉。下列說法正確的是( )A．只要光控開關接收到紅外線，攝像系統就會自動拍攝B．若將光控開關和壓力開關并聯，也能起到相同的作用C．只有光控開關和壓力開關都閉合時，攝像系統才會自動拍攝D．行人只要經過埋有壓力開關的路口，電磁鐵磁性就會增強

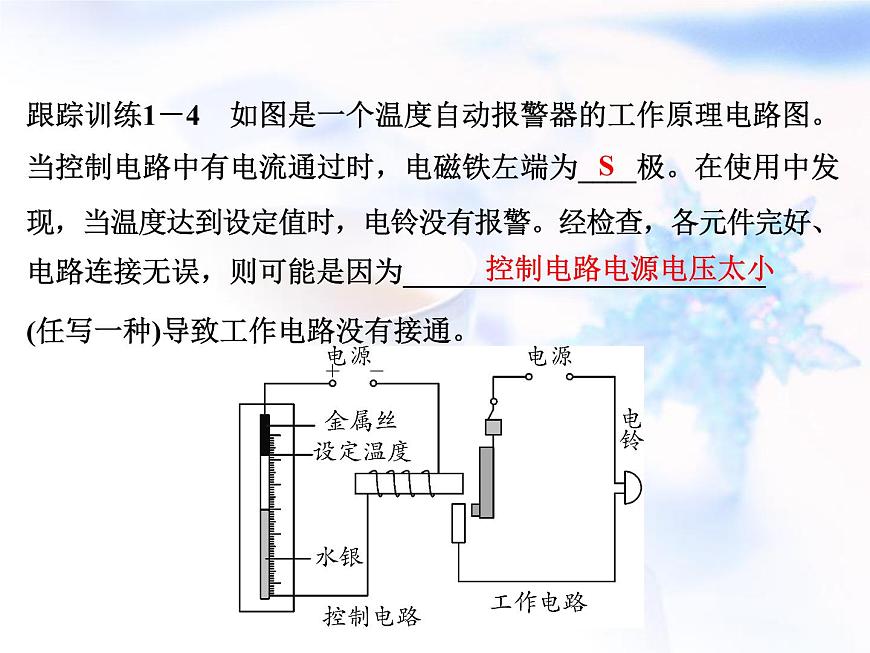

跟蹤訓練1－4　如圖是一個溫度自動報警器的工作原理電路圖。當控制電路中有電流通過時，電磁鐵左端為____極。在使用中發現，當溫度達到設定值時，電鈴沒有報警。經檢查，各元件完好、電路連接無誤，則可能是因為_________________________(任寫一種)導致工作電路沒有接通。

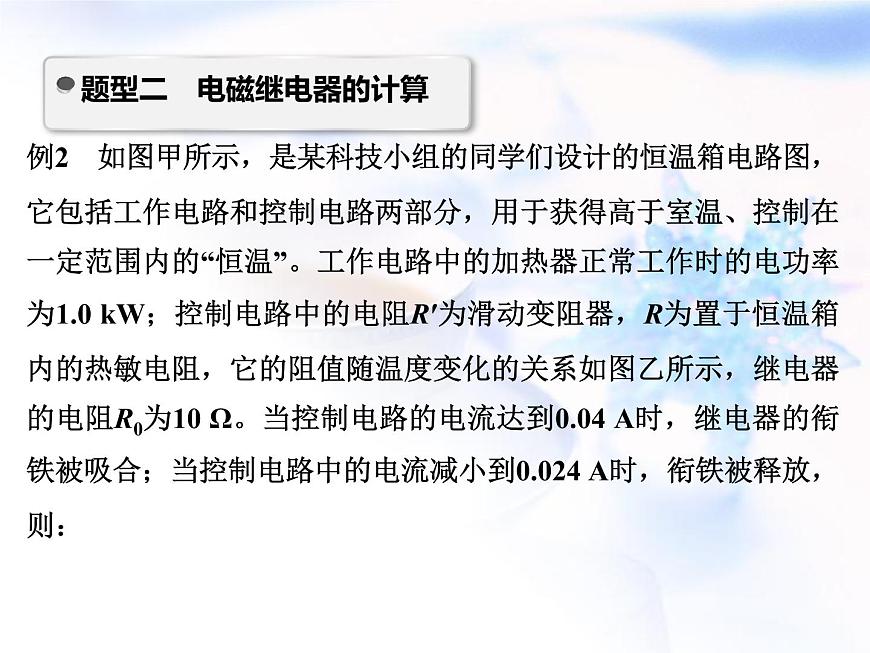

例2　如圖甲所示，是某科技小組的同學們設計的恒溫箱電路圖，它包括工作電路和控制電路兩部分，用于獲得高于室溫、控制在一定范圍內的“恒溫”。工作電路中的加熱器正常工作時的電功率為1.0 kW；控制電路中的電阻R′為滑動變阻器，R為置于恒溫箱內的熱敏電阻，它的阻值隨溫度變化的關系如圖乙所示，繼電器的電阻R0為10 Ω。當控制電路的電流達到0.04 A時，繼電器的銜鐵被吸合；當控制電路中的電流減小到0.024 A時，銜鐵被釋放，則：
(1)正常工作時，加熱器的電阻值是多少？
(2)當滑動變阻器R′為390 Ω時，恒溫箱內可獲得的最高溫度為150 ℃，如果需要將恒溫箱內的溫度控制在最低溫度為50 ℃那么，R′的阻值為多大？
根據題中電磁繼電器使用的條件，找到電磁鐵恰好閉合的臨界條件，根據該臨界條件，運用歐姆定律和電功率計算公式求解。
跟蹤訓練2－1　如圖是一款給蔬菜大棚提供熱和光的裝置的電路示意圖，R是阻值為55 Ω大功率燈泡，Rt是熱敏電阻，其阻值與大棚內溫度的關系式為Rt＝5＋0.5t(式中Rt單位是Ω，t的單位是℃)，R0是設定溫度的變阻器?？刂齐娐分?，電源電壓為3 V。當電磁繼電器線圈中的電流小于等于10 mA時，銜鐵片會彈起，觸點分離，燈泡熄滅(電磁繼電器線圈電阻忽略不計)。
(1)燈泡工作時，大棚內氣體溫度逐漸升高，分子熱運動越來越________，電磁繼電器線圈的磁性越來越______。(2)如果大棚內溫度剛達到30 ℃時燈泡熄滅，則滑動變阻器的接入電阻是_______Ω。
跟蹤訓練2－2　圖甲為熱敏電阻的R－t圖象，圖乙為用此熱敏電阻R和電磁繼電器組成的一個簡單恒溫箱溫控電路(U為恒壓電源)，繼電器線圈的電阻為150 Ω，圖中的”電源”是恒溫箱加熱器的電源，當線圈中的電流大于或等于20 mA時，銜鐵被吸合，加熱器停止工作，實現溫控。
(1)恒溫箱內的加熱器應接在_______(選填“A、B”或“C、D”)端。(2)要實現對50 ℃～100 ℃之間任一溫度的控制，該裝置恒壓電源U至少為_______V。若恒壓電源U為6 V，則滑動變阻器R′的最大阻值至少為________Ω。
