滬科版中考物理復習微專題9電路故障分析課件

這是一份滬科版中考物理復習微專題9電路故障分析課件，共7頁。PPT課件主要包含了L2斷路，R2都斷路，R2斷路和R1短路等內容，歡迎下載使用。

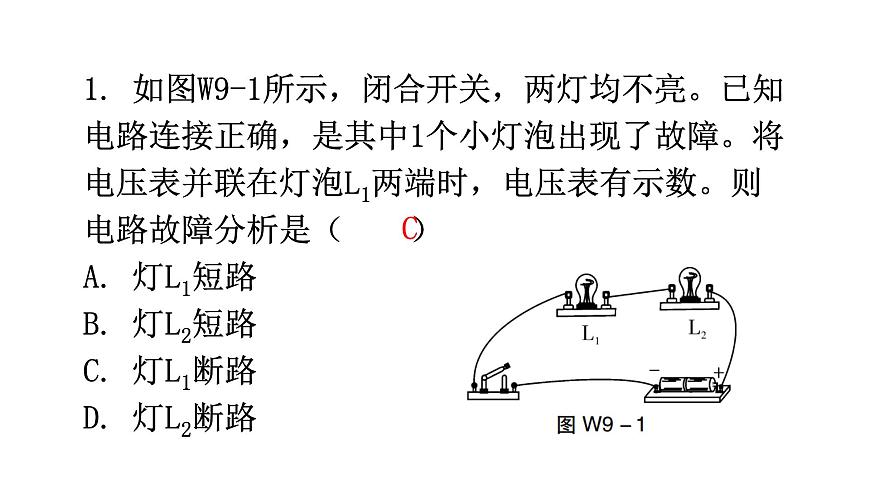

1. 如圖W9-1所示，閉合開關，兩燈均不亮。已知電路連接正確，是其中1個小燈泡出現了故障。將電壓表并聯在燈泡L1兩端時，電壓表有示數。則電路故障分析是（　?。〢. 燈L1短路B. 燈L2短路C. 燈L1斷路D. 燈L2斷路

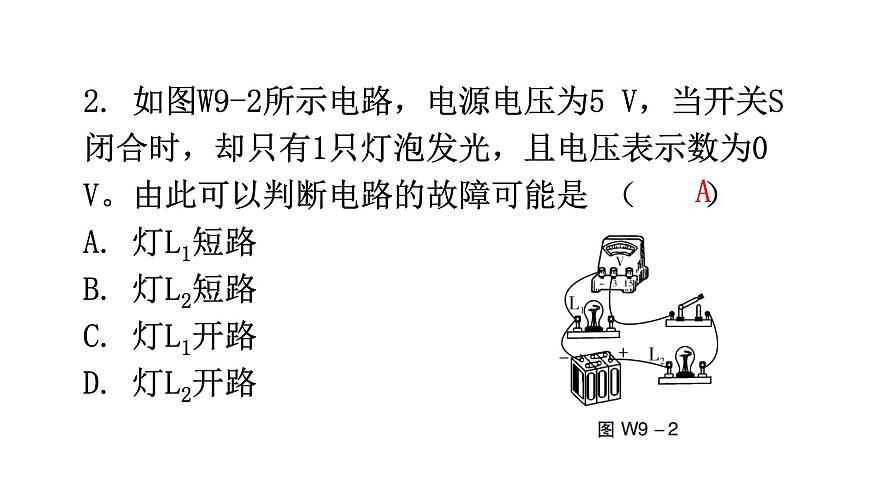

2. 如圖W9-2所示電路，電源電壓為5 V，當開關S閉合時，卻只有1只燈泡發光，且電壓表示數為0 V。由此可以判斷電路的故障可能是 （　　）A. 燈L1短路 B. 燈L2短路 C. 燈L1開路 D. 燈L2開路
3. 在圖W9-3所示的電路中，閉合開關S，2個燈泡均不亮，電流表無示數，2個電壓表的示數相等且等于電源電壓，則電路故障分析可能是（　?。〢. L1斷路B. L2斷路C. L1短路D. L2短路
4. 某同學用2節干電池串聯做電源連接串聯電路，如圖W9-4所示，閉合開關，發現燈不亮。為了查找原因，老師幫助他用導線分別連接a、b和b、c。連接a、b時，兩燈不亮，連接b、c時，L1很亮，則故障的原因可能是________。兩燈都不亮?xí)r，a、b兩點之間的電壓是______V。
5. 如圖W9-5所示，2個電表及導線完好，閉合開關，2個電表示數為零?，F(xiàn)用1個完好的電阻替換R2，再閉合開關：(1)若只有電壓表示數不為零，則原來的故障是____________。(2)若只有電流表示數不為零，則原來的故障是__________________。
