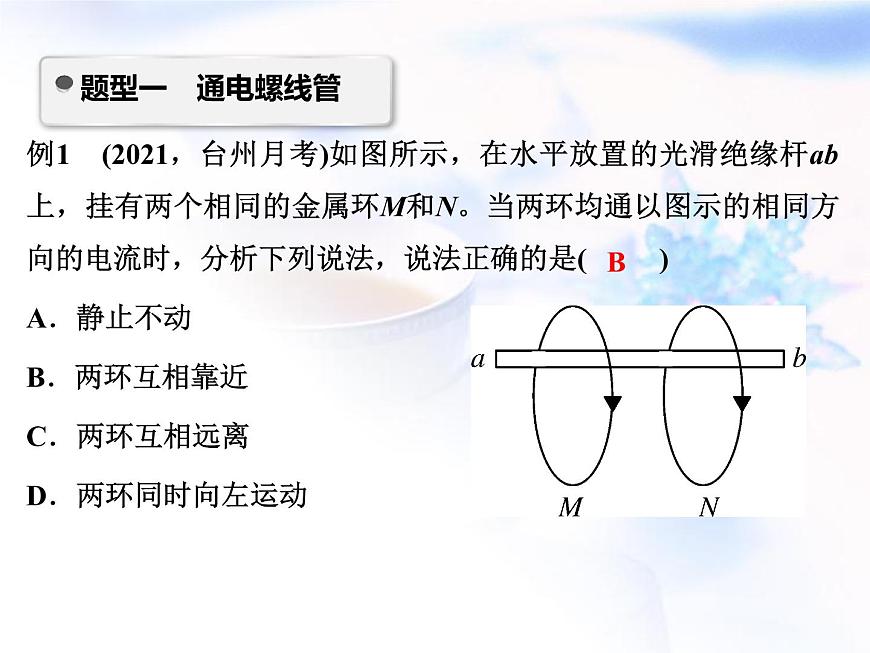

例1　(2021，臺州月考)如圖所示，在水平放置的光滑絕緣桿ab上，掛有兩個相同的金屬環M和N。當兩環均通以圖示的相同方向的電流時，分析下列說法，說法正確的是( )A．靜止不動B．兩環互相靠近C．兩環互相遠離D．兩環同時向左運動

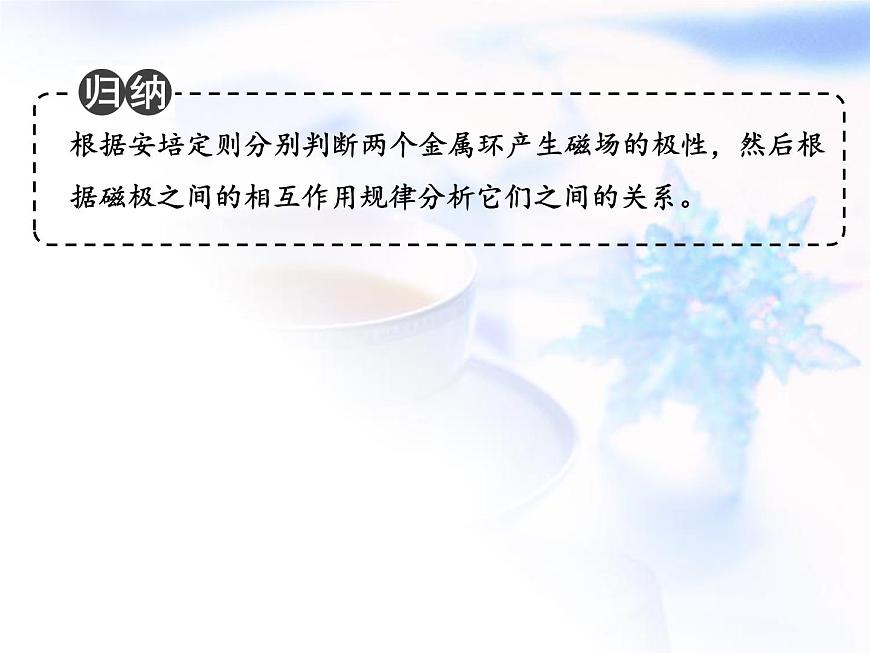

根據安培定則分別判斷兩個金屬環產生磁場的極性，然后根據磁極之間的相互作用規律分析它們之間的關系。

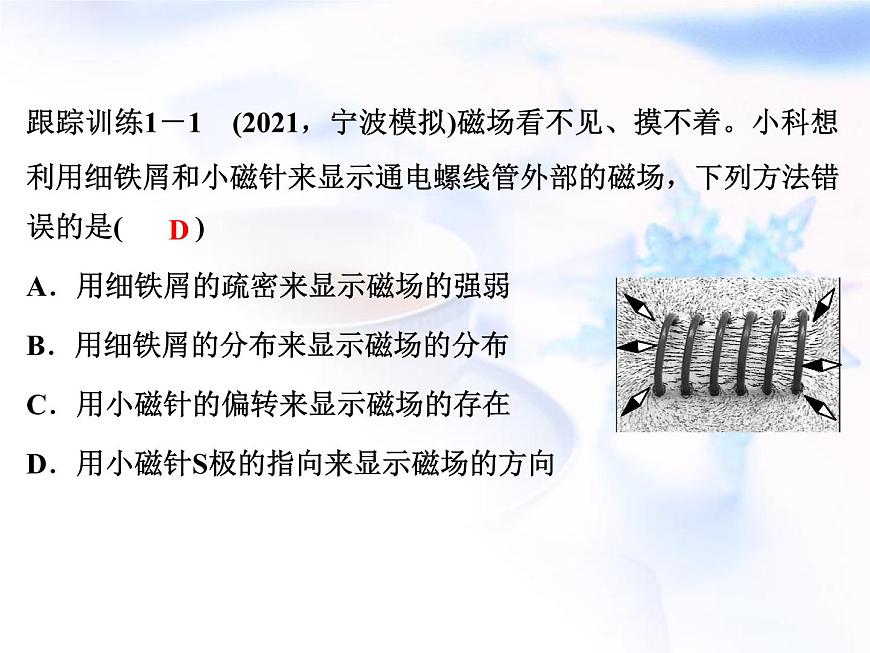

跟蹤訓練1－1　(2021，寧波模擬)磁場看不見、摸不著。小科想利用細鐵屑和小磁針來顯示通電螺線管外部的磁場，下列方法錯誤的是( )A．用細鐵屑的疏密來顯示磁場的強弱B．用細鐵屑的分布來顯示磁場的分布C．用小磁針的偏轉來顯示磁場的存在D．用小磁針S極的指向來顯示磁場的方向
跟蹤訓練1－2　下列四幅圖中，通電螺線管周圍小磁針的指向正確的是( )

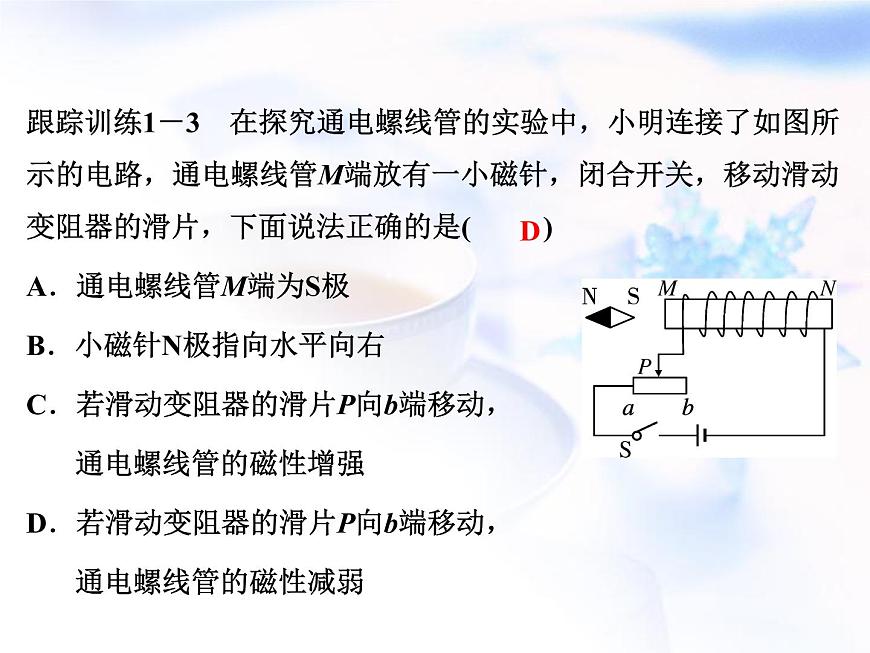

跟蹤訓練1－3　在探究通電螺線管的實驗中，小明連接了如圖所示的電路，通電螺線管M端放有一小磁針，閉合開關，移動滑動變阻器的滑片，下面說法正確的是( )A．通電螺線管M端為S極B．小磁針N極指向水平向右C．若滑動變阻器的滑片P向b端移動，通電螺線管的磁性增強D．若滑動變阻器的滑片P向b端移動，通電螺線管的磁性減弱

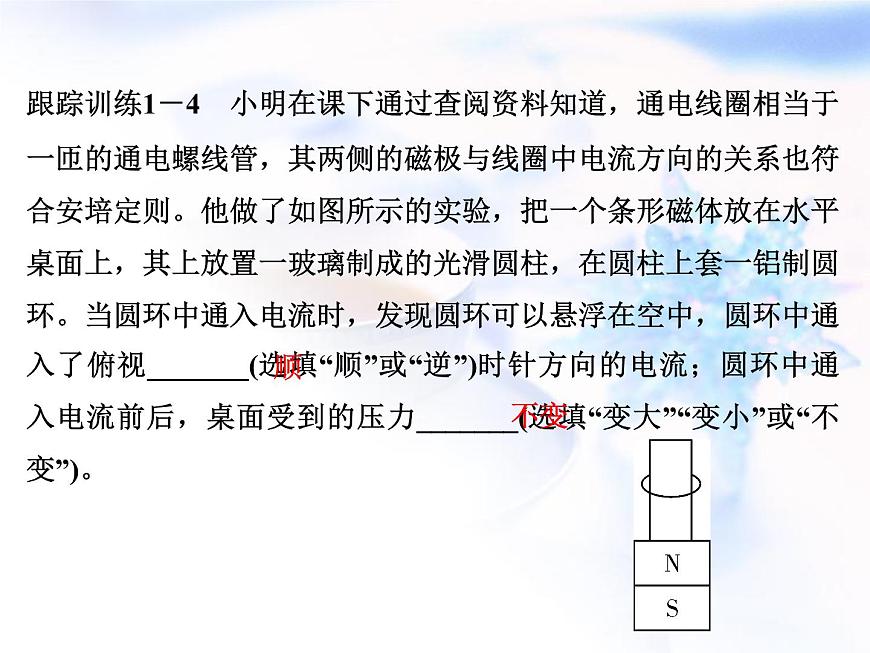

跟蹤訓練1－4　小明在課下通過查閱資料知道，通電線圈相當于一匝的通電螺線管，其兩側的磁極與線圈中電流方向的關系也符合安培定則。他做了如圖所示的實驗，把一個條形磁體放在水平桌面上，其上放置一玻璃制成的光滑圓柱，在圓柱上套一鋁制圓環。當圓環中通入電流時，發現圓環可以懸浮在空中，圓環中通入了俯視_______(選填“順”或“逆”)時針方向的電流；圓環中通入電流前后，桌面受到的壓力_______(選填“變大”“變小”或“不變”)。

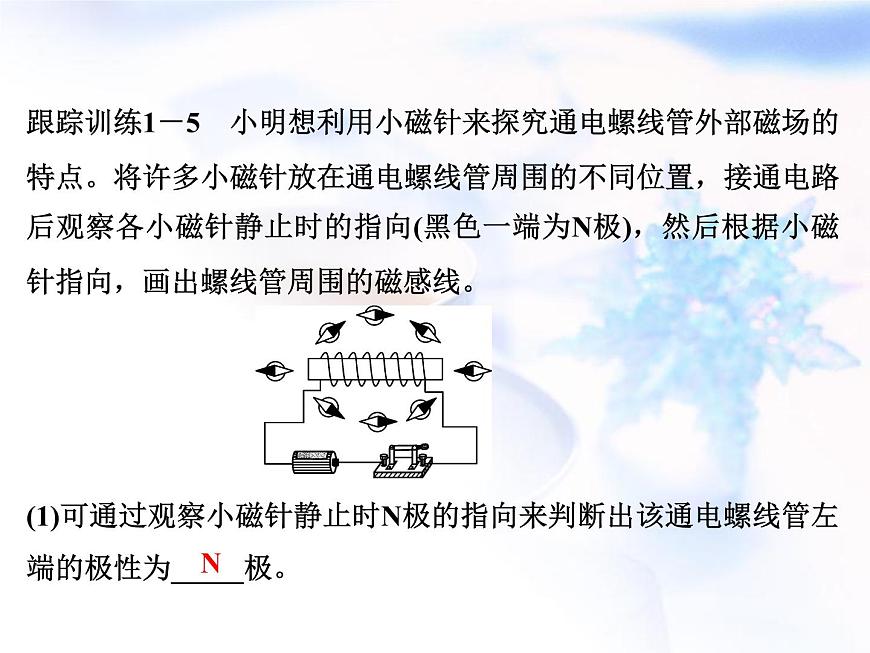

跟蹤訓練1－5　小明想利用小磁針來探究通電螺線管外部磁場的特點。將許多小磁針放在通電螺線管周圍的不同位置，接通電路后觀察各小磁針靜止時的指向(黑色一端為N極)，然后根據小磁針指向，畫出螺線管周圍的磁感線。(1)可通過觀察小磁針靜止時N極的指向來判斷出該通電螺線管左端的極性為_____極。
(2)觀察發現，通電螺線管外部的磁場分布與________磁體周圍的磁場分布十分相似。后來，小明對調電源正負極重新實驗，發現小磁針靜止時N極的指向都與原來相反，這說明通電螺線管的磁場方向與____________有關。
例2　(2021，濱江期中)小明同學用硬紙板和大頭針制作底座，把兩縫衣針磁化后，穿過按扣的兩個孔，放在底座的針尖上，就制成了一個如圖所示的指南針，指南針能指南北說明地球周圍存在著_________，該指南針靜止后，受到的重力和支持力是一對________(選填“相互作用”或“平衡”)力，針尖指向南方，則針尖是指南針_____(選填“N”或“S”)極。
地球相當于一個巨大的條形磁鐵，它的磁極與地理兩極交錯分布。根據磁極之間的相互作用可知，小磁針在地磁場的作用下，會沿地磁方向靜止下來，從而指示方向；大小相等，方向相反，作用在同一直線上是平衡力和相互作用力的共同點，前者作用在同一物體上，而后者作用在兩個物體上；當磁體靜止下來時，指南的一端為S極，指北的一端為N極。
跟蹤訓練2－1　宋代科學家沈括在《夢溪筆談》中最早記載了地磁偏角：“以磁石磨針鋒，則能指南，然常微偏東，不全南也?！眻D中符合上述說法的是( )
跟蹤訓練2－2　經科學家研究發現：在某些細菌的細胞質中有一些磁生小體，它們相當于一個個微小磁針。實驗證明：在只有地磁場而沒有其它磁場作用時，小水滴中的一些細菌會持續不斷地向北游動，并聚集在小水滴北面的邊緣。實驗中，若把這些細菌中的磁生小體看成小磁針，則它的S極指向地球的( )A．南方　　　B．北方　　　C．西方　　　D．東方
跟蹤訓練2－3　根據古文《論衡·是應篇》中的記載：“司南之杓(用途)，投之于地，其柢(握柄)指南?！睂W(xué)術界于1947年想象出司南的模樣如圖甲所示。(1)把磁勺放在光滑的木盤上，使磁勺水平轉動直至最終靜止，磁勺A端指向_____方。
(2)1952年，中國科學院物理研究所嘗試將如圖乙所示的天然磁石制作成司南，制作人員根據天然磁石的磁感線分布，將磁石的_____(填乙中字母)處打磨成磁勺的A端。(3)為使磁勺達到理想的指向效果，制作人員將磁勺靠近一電磁鐵，閉合開關S，磁勺和電磁鐵相互吸引后如圖丙所示，可增加磁勺的磁性，由此判斷H為電源的______極。
例3　根據通電螺線管的N、S極和磁感線形狀，在圖中標出磁體A的N極，磁感線方向(任選一根標出即可)和電源“＋”“－”極。
通電螺線管的磁場與條形磁體磁場相似，磁體極性與導線的繞法和電流方向有關，磁體的極性和電流方向關系用安培定則記憶；磁體的磁感線都是從磁體的N極出發，回到磁體的S極；同名磁極相互排出，異名磁極相互吸引。
跟蹤訓練3－1　圖中給出電源的“＋”極，標出如圖中小磁針的N極和通電螺線管的S極。跟蹤訓練3－2　閉合開關，螺線管右側的小磁針立即轉動，最后靜止時N極指向螺線管，如圖所示，請畫出螺線管上的導線環繞圖示。
