中考物理復習微專題16滑輪的力學分析精講課件

這是一份中考物理復習微專題16滑輪的力學分析精講課件，共21頁。PPT課件主要包含了∶1∶4，∶4∶1等內容，歡迎下載使用。

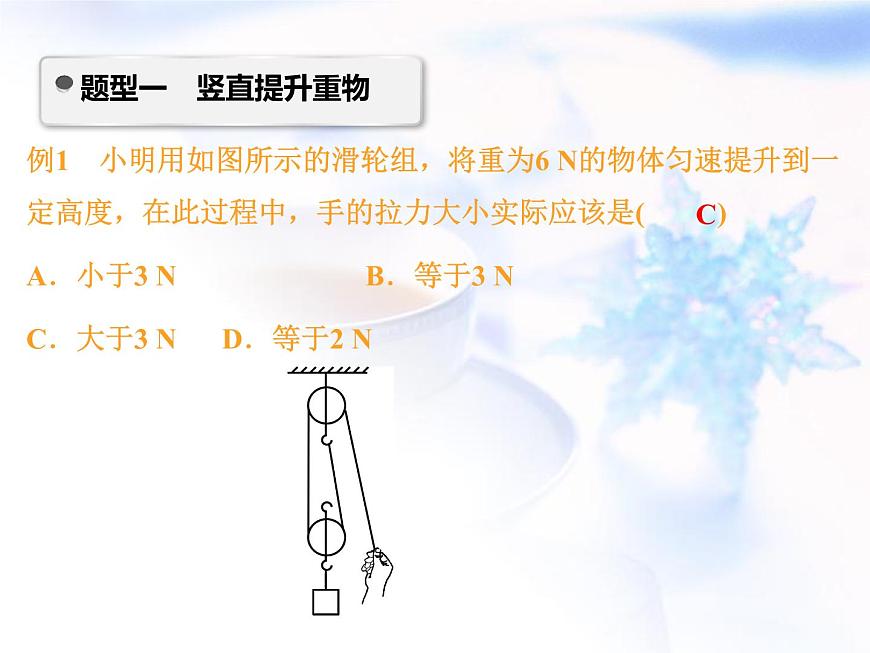

例1　小明用如圖所示的滑輪組，將重為6 N的物體勻速提升到一定高度，在此過程中，手的拉力大小實際應該是( )A．小于3 N　　　　 　　B．等于3 NC．大于3 N D．等于2 N

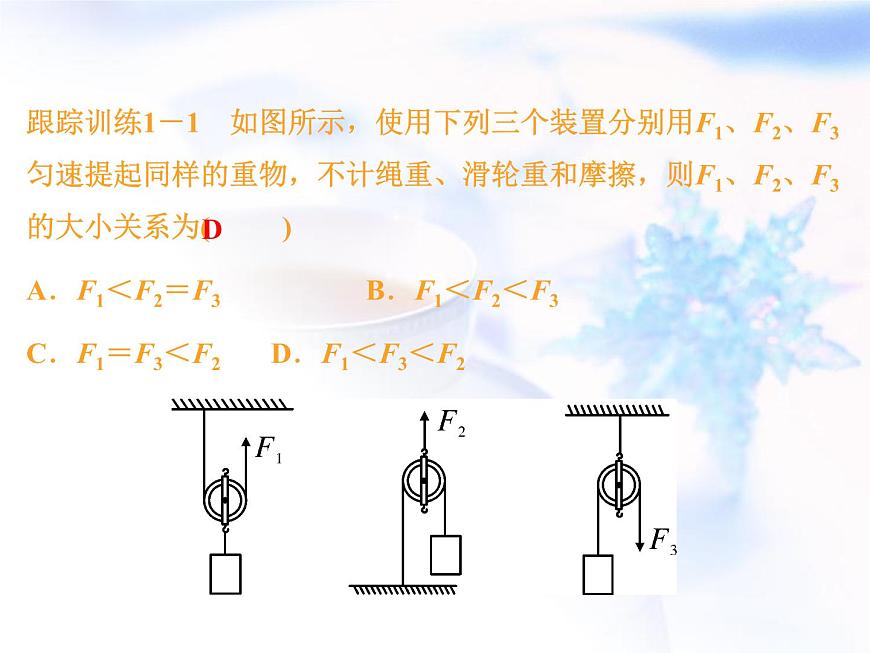

跟蹤訓練1－1　如圖所示，使用下列三個裝置分別用F1、F2、F3勻速提起同樣的重物，不計繩重、滑輪重和摩擦，則F1、F2、F3的大小關系為( )A．F1＜F2＝F3　　　　　B．F1＜F2＜F3C．F1＝F3＜F2 D．F1＜F3＜F2

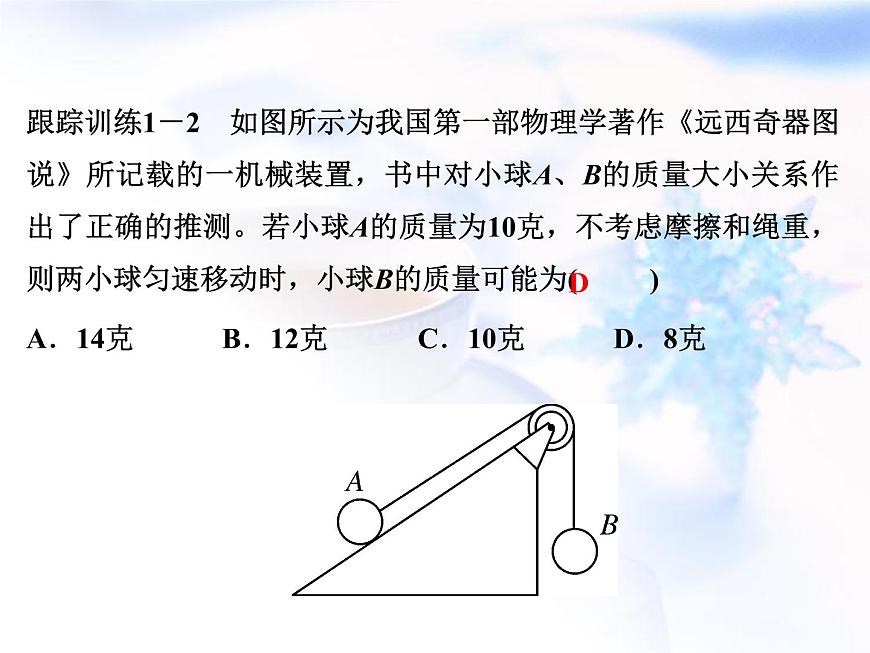

跟蹤訓練1－2　如圖所示為我國第一部物理學著作《遠西奇器圖說》所記載的一機械裝置，書中對小球A、B的質量大小關系作出了正確的推測。若小球A的質量為10克，不考慮摩擦和繩重，則兩小球勻速移動時，小球B的質量可能為( )A．14克　　B．12克　　C．10克　　D．8克

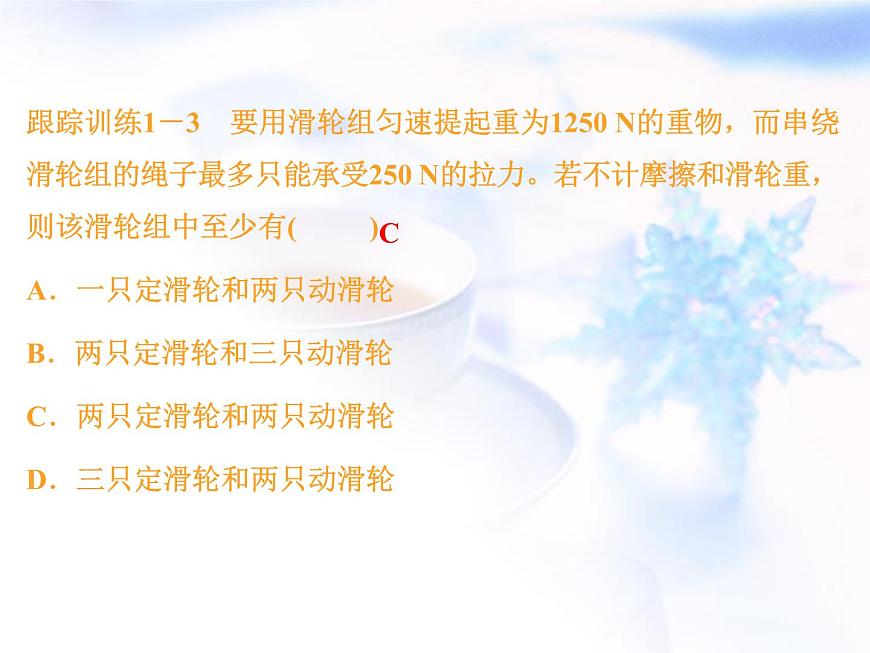

跟蹤訓練1－3　要用滑輪組勻速提起重為1250 N的重物，而串繞滑輪組的繩子最多只能承受250 N的拉力。若不計摩擦和滑輪重，則該滑輪組中至少有( )A．一只定滑輪和兩只動滑輪B．兩只定滑輪和三只動滑輪C．兩只定滑輪和兩只動滑輪D．三只定滑輪和兩只動滑輪

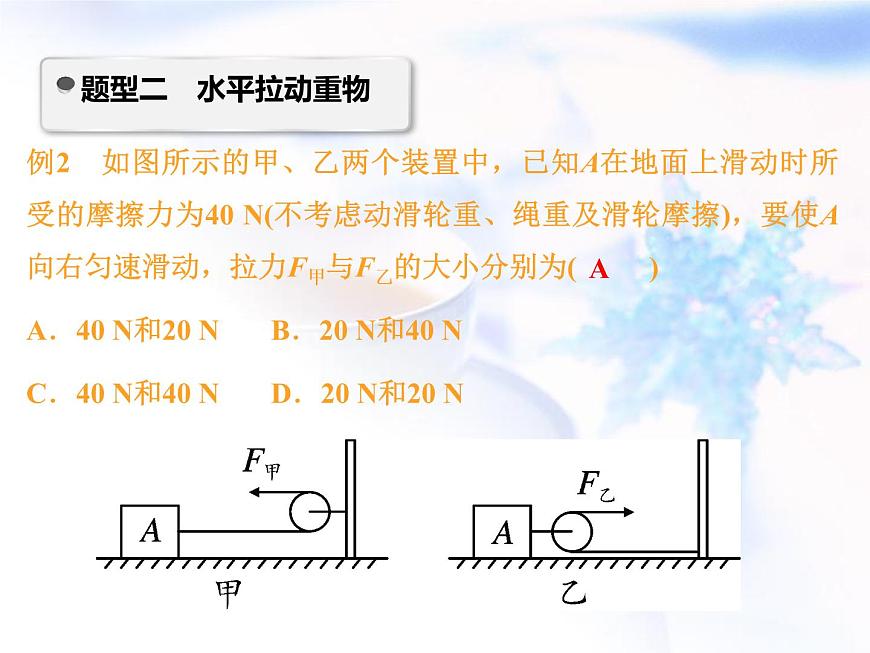

例2　如圖所示的甲、乙兩個裝置中，已知A在地面上滑動時所受的摩擦力為40 N(不考慮動滑輪重、繩重及滑輪摩擦)，要使A向右勻速滑動，拉力F甲與F乙的大小分別為( )A．40 N和20 N B．20 N和40 NC．40 N和40 N D．20 N和20 N
跟蹤訓練2－1　如圖，鉤碼的總重為4 N，金屬塊以0.2 m/s的速度水平向右勻速直線運動3 s，若不考慮空氣阻力、繩重及滑輪和軸之間的摩擦，下列分析不正確的是( )A．圖中裝置使用滑輪是為了省力B．鉤碼所受重力做功2.4 JC．繩對金屬塊的拉力做功的功率是0.8 WD．若再加掛一個鉤碼，金屬塊向右運動時所受摩擦力不變
跟蹤訓練2－2　如圖所示，在拉力F的作用下，滑輪和物體A一起向右做勻速直線運動，實驗中的滑輪是______(選填“動”或“定”)滑輪。彈簧測力計的示數是5 N，物體A所受的摩擦力f＝_______N。不計滑輪重、繩重及滑輪摩擦，拉力F＝______N。
跟蹤訓練2－3　如圖所示，用三種方法拉著同一物體在相同的水平地面上做勻速直線運動，使物體以相同速度移動相同的距離。所用拉力分別是F1、F2、F3，這三個力的作用點移動的距離分別是s1、s2、s3，移動的速度分別為v1、v2、v3，不計滑輪重、繩重及滑輪摩擦，則F1∶F2∶F3＝___________，s1∶s2∶s3＝___________，v1∶v2∶v3＝___________。
例3　如圖所示，用10 N的力F沿水平方向拉滑輪，可使物體A以0.2 m/s的速度在水平面上勻速運動。彈簧測力計的示數恒為2 N(不計滑輪、測力計、繩子的重力，滑輪的轉軸光滑)。下列說法不正確的是( )A．物體A受到地面水平向右3 N的摩擦力B．物體A受到B的摩擦力是2 NC．滑輪移動的速度是0.1 m/sD．拉力F做功功率為4 W
首先以動滑輪為對象進行受力分析，根據二力平衡的知識計算出物體A受到繩子的拉力。然后以物體B為對象，根據二力平衡的知識計算出A和B之間摩擦力的大小和方向。最后以物體A為受力對象，再次根據二力平衡的原理分析地面對A的摩擦力的大小和方向。
跟蹤訓練3－1　n個動滑輪和一個定滑輪組成滑輪組，每個動滑輪的質量與所懸掛的物體質量相等。不計一切摩擦和繩的重力，滑輪組平衡時拉力大小為F，如圖所示。若在圖示中再增加一個同樣質量的動滑輪，其他條件不變，則滑輪組再次平衡時拉力大小為( )
跟蹤訓練3－2　實心物體A由甲物質制成，實心物體B由乙物質制成，物體A和物體B的體積相同。甲、乙兩種物質的質量與體積的關系如圖1所示。把物體A掛在滑輪組下，如圖2所示，若使滑輪組處靜止?fàn)顟B(tài)，則虛線框內應懸掛B物體的個數是(繩重、輪重均忽略不計)( )A．1個 B．2個 C．3個 D．4個
跟蹤訓練3－3　如圖所示，物體A在水平向左的拉力F的作用下沿水平面向左做勻速直線運動。物體A所受重力為GA，物體A所受的支持力為N，物體B所受重力為GB，物體A與水平面間的摩擦力為f，繩子對物體A水平向右的拉力為F1，繩子對物體B豎直向上的拉力為F2，忽略繩子重力與滑輪摩擦，則下列選項正確的是( )A．GB、f之和與F大小相等B．F與f是一對平衡力C．F1與F2大小不相等D．GA與N大小相等，是一對相互作用力
跟蹤訓練3－4　小強在組合滑輪組的實驗時，記錄到彈簧測力計示數為1.25 N以及如下的實驗數據：(不計繩重和摩擦)(1)根據下表的數據可以計算出動滑輪重G＝______N。
(2)請幫助小強在圖上畫出該滑輪組的繞線方式。(3)當動滑輪重為____N時，使用該滑輪組提起2 N重的鉤碼剛好不省力。(提示：此時拉力與鉤碼重力相等)
跟蹤訓練3－5　如圖所示，人工用300 N的力將重500 N的物體勻速提升2 m，共用了10秒，若在此過程中(忽略繩重和摩擦)，求：(1)繩子自由端移動的距離。(2)動滑輪的重。
解：(1)s＝2h＝2×2 m＝4 m；答：繩子自由端移動的距離是4 m；
(3)工人做功的功率。(4)滑輪組的機械效率。
