?2021-2022學年福建省廈門市九年級（上）期末物理試卷

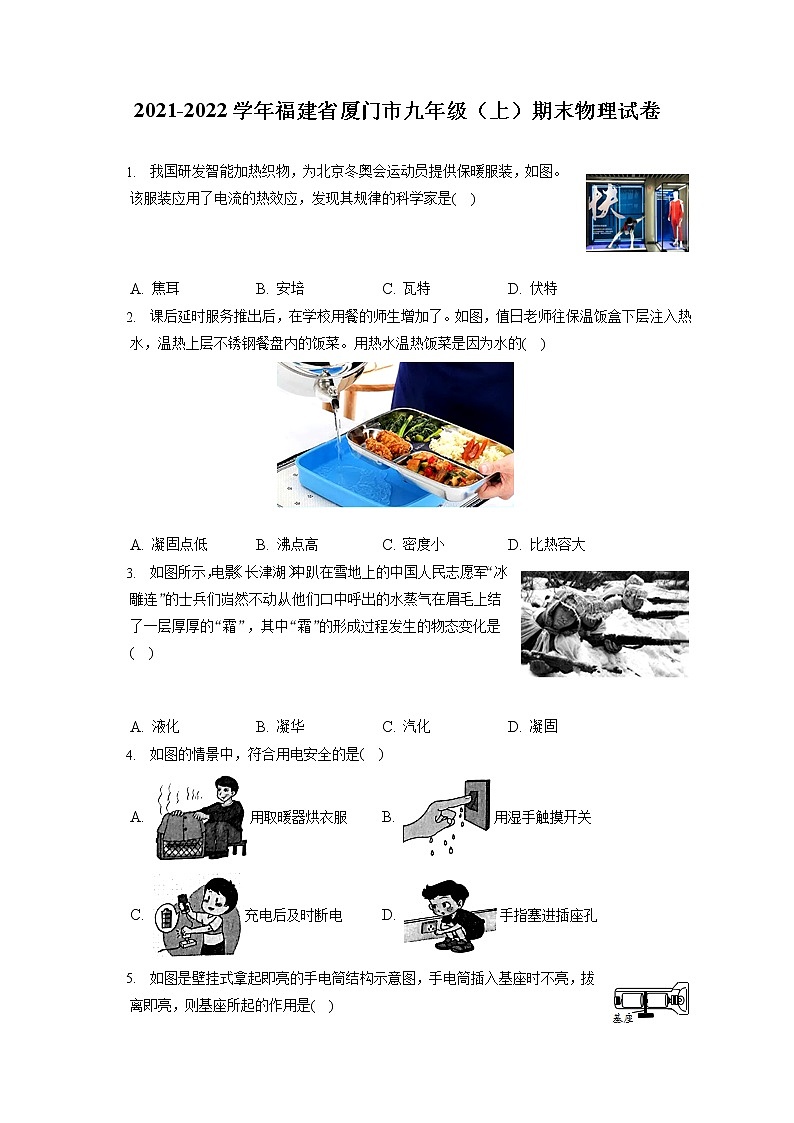

1. 我國研發智能加熱織物，為北京冬奧會運動員提供保暖服裝，如圖。該服裝應用了電流的熱效應，發現其規律的科學家是(????)


A. 焦耳 B. 安培 C. 瓦特 D. 伏特
2. 課后延時服務推出后，在學校用餐的師生增加了。如圖，值日老師往保溫飯盒下層注入熱水，溫?zé)嵘蠈硬讳P鋼餐盤內的飯菜。用熱水溫?zé)犸埐耸且驗樗?????)

A. 凝固點低 B. 沸點高 C. 密度小 D. 比熱容大
3. 如圖所示，電影《長津湖》中趴在雪地上的中國人民志愿軍“冰雕連”的士兵們巋然不動，從他們口中呼出的水蒸氣在眉毛上結了一層厚厚的“霜”，其中“霜”的形成過程發生的物態變化是(????)


A. 液化 B. 凝華 C. 汽化 D. 凝固
4. 如圖的情景中，符合用電安全的是(????)
A. 用取暖器烘衣服 B. 用濕手觸摸開關
C. 充電后及時斷電 D. 手指塞進插座孔
5. 如圖是壁掛式拿起即亮的手電筒結構示意圖，手電筒插入基座時不亮，拔離即亮，則基座所起的作用是(????)
A. 電源 B. 開關 C. 導線 D. 用電器

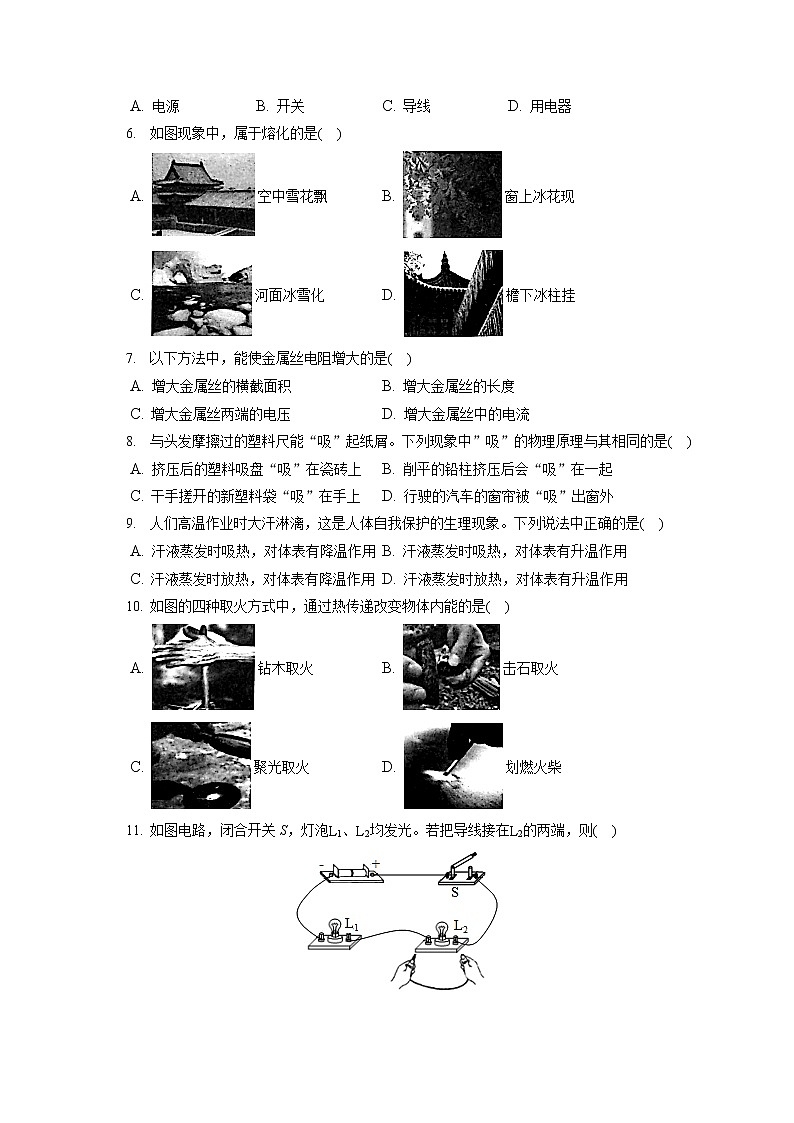

6. 如圖現象中，屬于熔化的是(????)
A. 空中雪花飄 B. 窗上冰花現
C. 河面冰雪化 D. 檐下冰柱掛
7. 以下方法中，能使金屬絲電阻增大的是(????)
A. 增大金屬絲的橫截面積 B. 增大金屬絲的長度
C. 增大金屬絲兩端的電壓 D. 增大金屬絲中的電流
8. 與頭發摩擦過的塑料尺能“吸”起紙屑。下列現象中”吸”的物理原理與其相同的是(????)
A. 擠壓后的塑料吸盤“吸”在瓷磚上 B. 削平的鉛柱擠壓后會“吸”在一起
C. 干手搓開的新塑料袋“吸”在手上 D. 行駛的汽車的窗簾被“吸”出窗外
9. 人們高溫作業時大汗淋漓，這是人體自我保護的生理現象。下列說法中正確的是(????)
A. 汗液蒸發時吸熱，對體表有降溫作用 B. 汗液蒸發時吸熱，對體表有升溫作用
C. 汗液蒸發時放熱，對體表有降溫作用 D. 汗液蒸發時放熱，對體表有升溫作用
10. 如圖的四種取火方式中，通過熱傳遞改變物體內能的是(????)
A. 鉆木取火 B. 擊石取火
C. 聚光取火 D. 劃燃火柴
11. 如圖電路，閉合開關S，燈泡L1、L2均發光。若把導線接在L2的兩端，則(????)

A. L1一定熄滅且已燒斷 B. L1一定變亮且仍完好
C. L2一定熄滅且已燒斷 D. L2一定熄滅但仍完好

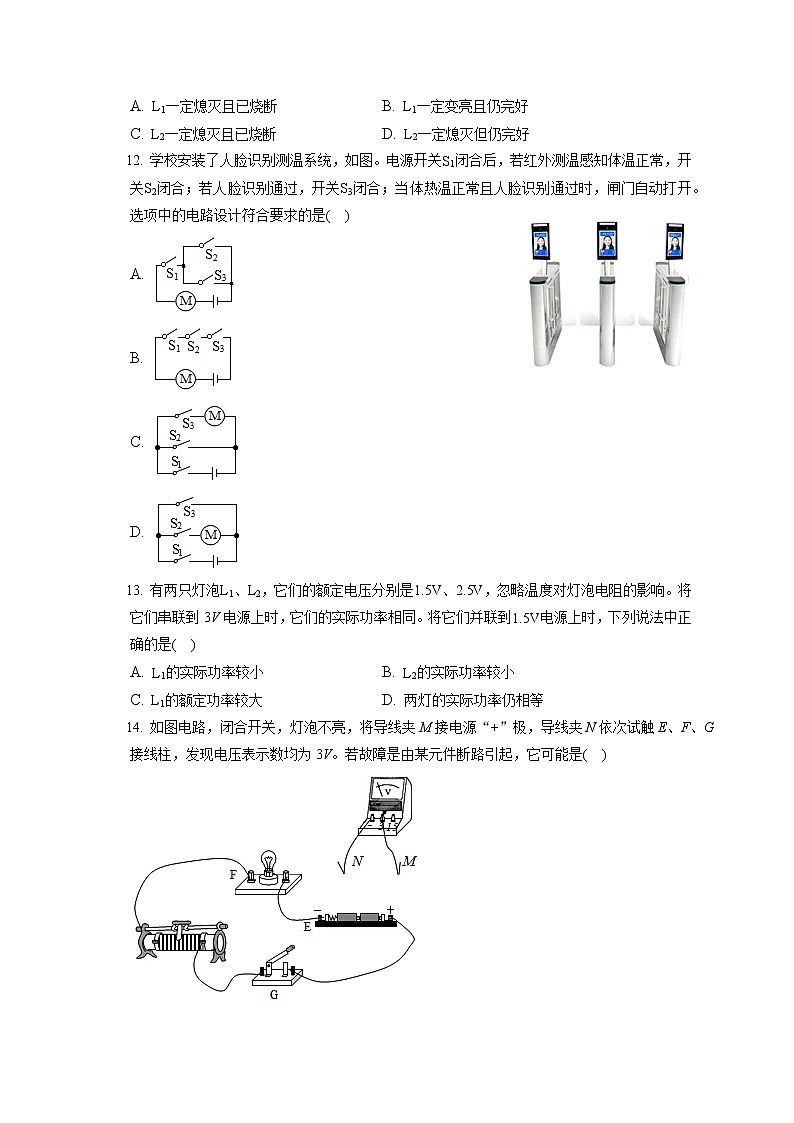

12. 學校安裝了人臉識別測溫系統，如圖。電源開關S1閉合后，若紅外測溫感知體溫正常，開關S2閉合；若人臉識別通過，開關S3閉合；當體熱溫正常且人臉識別通過時，閘門自動打開。選項中的電路設計符合要求的是(????)
A.
B.
C.
D.
13. 有兩只燈泡L1、L2，它們的額定電壓分別是1.5V、2.5V，忽略溫度對燈泡電阻的影響。將它們串聯到3V電源上時，它們的實際功率相同。將它們并聯到1.5V電源上時，下列說法中正確的是(????)
A. L1的實際功率較小 B. L2的實際功率較小
C. L1的額定功率較大 D. 兩燈的實際功率仍相等
14. 如圖電路，閉合開關，燈泡不亮，將導線夾M接電源“+”極，導線夾N依次試觸E、F、G接線柱，發現電壓表示數均為3V。若故障是由某元件斷路引起，它可能是(????)
A. 電源 B. 燈泡 C. 滑動變阻器 D. 開關
15. 2021年12月9日，王亞平在天宮授課時展示了太空廚房中的熱風加熱裝置和微波加熱裝置，還介紹了實現空間站水的循環利用的飲水循環分配機。結合材料完成15～16題。
(1)兩臺加熱裝置的連接方式是______聯，它們給食物加熱時，將電能轉化為食物的______能。
(2)飲水循環分配機的工作原理是應用蒸汽壓縮蒸餾技術，將預處理后的廢水進行旋轉蒸餾發生______形成水蒸氣，然后通過壓縮冷凝發生______形成蒸餾水，凈化后循環使用。(均填物態變化名稱)
16. 大寒是二十四節氣中最后一個，也是最冷的一個節氣。北宋理學家邵雍在《大寒吟》中寫道：“階前凍銀床，檐頭冰鐘乳”?！皟鲢y床”是臺階上的露水發生______(填物態變化名稱)而形成的，則當時氣溫應在______℃以下。
17. 學校聯歡晚會上，道具組同學用干冰在舞臺上制造出云霧繚繞宛如仙境的特效，如圖。這是因?yàn)楦杀?固態CO2)在______(填物態變化名稱)過程中大量______熱，使水蒸氣遇冷液化成云霧。


18. 把兩個分別標有“10Ω，0.3A”和“20Ω，0.6A”的定值電阻并聯接入電路，在保證電路元件安全的前提下，電路兩端允許加的最大電壓為_(kāi)_____ V，干路中允許通過的最大電流為_(kāi)_____ A。
19. 如圖電路，電源兩端電壓U=12V保持不變，R=6Ω，虛線框內所有電阻阻值均未知。閉合開關，電流表示數為2.5A，如果用一個12Ω的定值電阻替換R，虛線框內的電阻均保持不變，則電流表示數將變?yōu)開_____ A，電路總功率變?yōu)樵瓉?lái)的______倍。
20. 如圖，閉合開關S，燈泡L發光，請?jiān)陔娐返摹癌枴敝刑钊腚娏鞅砘螂妷罕淼姆?hào)。

21. 如圖a是一個插座帶開關的面板，圖b是面板內部的接線圖。請將圖中各元件接入電路，其中開關只控制電燈。

22. 如圖，家庭裝修時用鉆孔機在墻壁上鉆孔，為防止鉆頭過熱，裝修工人會往鉆頭上澆水。請應用物理知識解釋鉆頭發熱和往鉆頭上澆水的原因。


23. 如圖1是探究水的沸騰特點的實驗裝置。
(1)自下而上組裝器材時，石棉網的高低應根據______調節。
(2)水沸騰時溫度計示數如圖2，其示數為_(kāi)_____℃；持續加熱，溫度計示數將______。
(3)實驗中發現各小組測得水的沸點不同，原因可能是______。
(4)某小組根據家中的燉罐鍋設計了如圖3的實驗，持續加熱發現試管內的水與燒杯內的水溫度相等，但燒杯內的水沸騰，試管內的水不沸騰，這個現象說明______。
24. 在探究物質吸熱規律的實驗中，選取了甲、乙兩種液體分別裝入兩個完全相同的燒杯中，用電熱器加熱，實驗裝置如圖，實驗數據如表。
液體名稱
初溫t1/℃
末溫t2/℃
加熱時間t/s
甲
26
55
40
乙
26
55
80
(1)實驗中應控制燒杯內的甲、乙液體的______相等，A、B電熱器的______相等。
(2)實驗中通過______來反映液體吸收熱量的多少。
(3)分析數據可得，甲、乙液體升溫快慢不同，說明______。
(4)若自制暖手袋，要使取暖效果更好，應選取上述兩種液體中的______液體。
25. 用如圖電路探究電流與電壓的關系，備選器材有：電池組、定值電阻R(5Ω、10Ω、20Ω)、滑動變阻器(“10Ω，2A”“20Ω，1A”)、開關、導線若干。
實驗序號
1
2
3
電流I/A
0.10
0.20
0.24
電壓U/V
1.0
2.0
2.4
(1)連接電路時，開關應處于______狀態。
(2)閉合開關前，將滑動變阻器的滑片P置于使接入電路的電阻值最大的位置，目的是______。
(3)實驗數據如上表，得出結論______。
(4)實驗中發現雖然用了兩節干電池，但無論如何調節滑動變阻器，都無法使電壓表示數達到3V，原因可能是______。
(5)若想要測量的電流值范圍最大，定值電阻和滑動變阻器的阻值應分別選擇______Ω和______Ω。(均在備選器材中選取)

26. 用如圖1電路測量一只標有“2.5V”字樣的小燈泡的電功率。
(1)請用筆畫線代替導線將電路連接完整，要求：滑動變阻器滑片P在右端時，電路的電流最小。
(2)閉合開關，發現電流表、電壓表均有示數，但小燈泡不發光，其原因可能是______。
A.小燈泡斷路
B.小燈泡短路
C.開關接觸不良
D.滑動變阻器連入電路的阻值過大
(3)移動滑片P直至電壓表示數為_(kāi)_____ V，小燈泡正常發光，此時電流表示數如圖2，則小燈泡額定功率為_(kāi)_____ W。
(4)多次測量后，根據數據得到圖3的圖象，發現隨著實際電壓增大，燈絲電阻______。
(5)創新小組在實驗室發現一只燈泡，只標有額定電流I額，用電阻箱和電流表設計了如圖4電路測量燈泡額定功率，方法如下：
①只閉合開關S1，調節電阻箱直至______，記錄電阻箱阻值R1；
②同時閉合開關S1、S2，調節電阻箱直至電流表示數為I額，記錄電阻箱阻值R2；
③燈泡的額定功率的表達式為P額=______。(用以上已知量和測量量符號表示)
27. 科技興趣小組在測量一種熱敏電阻R的阻值時，意外發現對通電發熱后的熱敏電阻吹氣，其阻值會變化。他們對此現象進行探究，得到熱敏電阻R隨風速v的變化關系，如圖1。
(1)由圖象可知：當風速v增大時，熱敏電阻R的阻值______。
(2)現有實驗器材如下：完全相同的熱敏電阻R若干、電流表(量程0～0.6A、0～3A)、電源(電壓9V)、開關、導線若干。興趣小組利用熱敏電阻設計了如圖2的風速測量裝置(除風速測量通道外，電路其他部分密封，不受風力影響)，電路中電流表應選擇______量程，該裝置的風速測量范圍為_(kāi)_____～______m/s。
(3)在已有器材的基礎上，將電流表更換成一個量程0～3V的電壓表，請重新設計一個測量范圍為0～6m/s的風速測量裝置，并將電路圖畫在圖3方框內。
28. 某電吹風有冷風和熱風兩擋，其簡化電路如圖。圖中的為電動機，R為加熱電阻，阻值為55Ω。電吹風的額定電壓為220V，電動機的額定功率為110W。求：
(1)電吹風用冷風擋正常工作200s所消耗的電能。
(2)電吹風用熱風擋正常工作時電路的總電流。
29. 某款標有“220V，2000W”即熱凈水飲水一體直飲機，可以在1h內將20L水從20℃加熱到90℃。這臺直飲機平均每月耗電量為12kW?h。
(1)20L水從20℃升溫至90℃，要吸收多少焦的熱量？[c水=4.2×103J/(kg?℃)]
(2)直飲機每月耗電量相當于完全燃燒多少立方米的天然氣？(q氣=3×107J/m3)
(3)直飲機的加熱效率為多少？
30. 某電熱管R1的標識模糊不清，只剩有“220V，**A”字樣。為了測出該電熱管的額定電流，將它接入如圖1的電路。電路中電源電壓恒定不變，電流表量程為0～0.6A，滑動變阻器R2標有“120Ω，0.5A”。測量并畫出電壓表示數U與電流表示數I的圖象，如圖2。求：

(1)當電流為0.2A時，滑動變阻器接入電路的阻值。
(2)電熱管的額定電流。
(3)滑動變阻器消耗的最小功率。


答案和解析

1.【答案】A?
【解析】解：A、焦耳是通過實驗研究出電流熱效應規律的科學家，故A符合題意；
B、安培發現了判斷磁極與電流方向關系的安培定則，故B不符合題意；
C、瓦特對蒸汽機的發明、改進及蒸汽機的廣泛應用，直接推動了熱力學理論的研究和發展，故C不符合題意；
D、伏特因發明電堆而出名，故D不符合題意。
故選：A。
根據對物理規律及科學家主要貢獻的掌握分析答題。
本題考查電磁學中科學家的貢獻，對于科學家重要實驗、著名學說要加強記憶。

2.【答案】D?
【解析】解：值日老師往保溫飯盒下層注入熱水，因水的比熱容較大，降低較低的溫度就可以放出較多的熱量，可以溫?zé)嵘蠈硬讳P鋼餐盤內的飯菜。
故選：D。
水的比熱容較大，相同質量的水與其它物質相比，在降低相同溫度時，放出的熱量多或放出相同的熱量溫度降低的小。
本題通過生活中對物理知識的應用考查了相關內容，體現了物理知識來自于生活，應用于生活的道理．

3.【答案】B?
【解析】解：從他們口中呼出的水蒸氣在眉毛上結了一層厚厚的“霜”，是水蒸氣直接凝華為小冰晶。
故ACD錯誤，B正確。
故選：B。
物質由氣態直接變?yōu)楣虘B(tài)的過程叫凝華，物質由固態直接變?yōu)闅鈶B(tài)的過程叫升華；由氣態變?yōu)橐簯B(tài)的過程叫液化，由液態變?yōu)闅鈶B(tài)的過程叫汽化；由固態變?yōu)橐簯B(tài)的過程叫熔化，由液態變?yōu)楣虘B(tài)的過程叫凝固。
分析生活中的熱現象屬于哪種物態變化，關鍵要看清物態變化前后，物質各處于什么狀態；另外對六種物態變化的吸熱和放熱情況也要有清晰的認識。

4.【答案】C?
【解析】解：A、水是導體，在取暖器上烘烤衣服，容易發生觸電事故，故A不符合安全用電的要求；
B、生活用水是導體，所以我們不能用濕手觸摸開關，否則會觸電，故B不符合安全用電的要求；
C、充電器不用時及時斷電，可以節約電能，故C符合安全用電要求；
D、手指塞進插座，容易接觸火線引起觸電，故D不符合安全用電要求。
故選：C。
(1)不能用濕物體接觸電器；
(2)生活用水是導體；
(3)用電器不用時及時斷電源，不讓其處于待機狀態有利于節約能源；
(4)安全用電原則：不接觸低壓帶電體，不靠近高壓帶電體。
本題考查安全用電的有關問題，在日常生活中一定要養成安全用電的好習慣。

5.【答案】B?
【解析】解：手電筒插入基座時，基座將兩電池隔開，電路不能接通，燈泡不亮；拔離時兩電池串聯為燈泡供電，可見基座在電路中所起的作用是開關，故ACD錯，B正確。
故選：B。
由實物圖知，手電筒是利用兩節干電池串聯為一個小燈泡提供電能，其中外殼相當于導線，手電筒插入基座時，基座將兩電池隔開，電路不能接通，燈泡不亮；
拔離時兩電池串聯為燈泡供電，據此得出基座在電路中所起的作用。
本題考查了開關在電路中的作用，屬于基礎題目。

6.【答案】C?
【解析】解：A、雪是水蒸氣遇冷凝華形成的，故A錯誤；
B、“冰花”是室內的水蒸氣遇到溫度低的玻璃，在其內表面凝華為小冰晶，故B錯誤；
C、河面冰雪融化屬于熔化現象，故C正確；
D、檐下冰柱掛，水由液態變成固態，屬于凝固現象，故D錯誤。
故選：C。
物質從固態變?yōu)橐簯B(tài)的過程叫做熔化，物質從液態變?yōu)楣虘B(tài)的過程叫做凝固；物質從液態變?yōu)闅鈶B(tài)的過程叫做汽化，物質從氣態變?yōu)橐簯B(tài)的過程叫做液化；物質從固態直接變?yōu)闅鈶B(tài)的過程叫升華，物質從氣態直接變?yōu)楣虘B(tài)的過程叫凝華。
分析生活中的熱現象屬于哪種物態變化，關鍵要看清物態變化前后，物質各處于什么狀態；另外對六種物態變化的吸熱和放熱情況也要有清晰的認識。

7.【答案】B?
【解析】解：
A、增大金屬絲的橫截面積，在材料、長度不變的情況下，金屬絲的電阻變小，故A錯誤；
B、增大金屬絲的長度，在材料和橫截面積不變的情況下，電阻變大，故B正確；
CD、電阻是導體本身的一種性質，與兩端的電壓和通過的電流無關，所以加大導線兩端的電壓或減小通過導線的電流時，導體的電阻不變，故CD錯誤。
故選：B。
(1)電阻是導體本身的一種性質，其大小與導體的材料、長度、橫截面積和溫度有關，與兩端的電壓和通過的電流無關；
(2)導體的材料、長度、溫度一定，橫截面積越大電阻越??；導體的材料、橫截面積、溫度一定，越短電阻越小。
本題考查了學生對影響電阻大小因素的了解與掌握，知道電阻是導體的一種特性是解決此題的關鍵。

8.【答案】C?
【解析】
【分析】
本題利用了物體帶電現象、流體壓強、分子間的作用力和大氣壓的存在來解釋一些現象。一個“吸”字，包含不同的物理規律，要注意區分。
(1)大氣壓在生活中有很廣泛的應用，如：吸飲料、鋼筆吸墨水、吸盤式掛鉤等等；
(2)分子之間存在著引力和斥力；
(3)根據摩擦起電現象和帶電物體的性質分析；
(4)流體流速越快的地方其壓強就越小。
【解答】
解：頭發摩擦過的塑料尺能“吸”起紙屑，這是因?yàn)閹щ姷牟ＡО艨梢晕p小物體；
A、擠壓后的塑料吸盤“吸”在瓷磚上，是因?yàn)樵谕饨绱髿鈮旱淖饔孟?，將吸盤壓在瓷磚上，故A錯誤；
B、削平的鉛柱壓緊后能“吸”在一起，因?yàn)榉肿娱g有引力，故B錯誤；
C、干手搓開的新塑料袋“吸”在手上，因?yàn)樗芰洗Σ疗痣姾髱ъo電，會吸引輕小物體，故C正確；
D、行駛的汽車，車外的空氣流速快，壓強小，車內的空氣流速小、壓強大，壓強差就把窗簾壓向窗外，故D錯誤。
故選：C。??
9.【答案】A?
【解析】解：液體溫度高有利于蒸發，蒸發具有吸熱致冷的作用，汗液蒸發時吸熱，對體表有降溫作用。
故選：A。
(1)要解答此題需掌握蒸發特點和影響蒸發快慢的因素；蒸發是只發生在液體表面的緩慢的汽化現象，蒸發具有吸熱致冷的作用；
(2)液體蒸發的快慢與液體的溫度、液體表面積、液面上方空氣的流速有關。
本題主要考查蒸發具有吸熱致冷的作用和影響蒸發快慢的因素。

10.【答案】C?
【解析】解：A、鉆木取火是摩擦生熱，是利用做功來改變物體內能的，故A不符合題意；
B、擊石取火是摩擦生熱，是利用做功來改變物體內能的，故B不符合題意；
C、太陽下用放大鏡聚光取火是熱量發生了轉移，是通過熱傳遞改變了物體的內能，故C符合題意；
D、劃燃火柴是摩擦生熱，是利用做功來改變物體內能的，故D不符合題意。
故選：C。
改變物體內能的方式有兩種：做功和熱傳遞，熱傳遞過程是能量的轉移過程，而做功過程是能量的轉化過程。
此題是考查對做功和熱傳遞改變物體內能的辨別，是中考熱點，屬于基礎題目。

11.【答案】D?
【解析】解：閉合開關，兩只燈泡串聯，都發光，說明電路是通路。若把一根導線接在小燈泡L2的兩端，L2被短路，沒有電流通過不能發光，不會被燒毀；但L1仍然有電流通過，照常發光。同時電源電壓全部加在L1兩端，電路中電流變大，小燈泡L1亮度變亮，有可能完好，可能燒壞；故D符合題意。
故選：D。
用電器中有電流通過時，用電器能夠工作；將用電器兩端用導線直接連接，會造成用電器短路，用電器不能工作。
此題考查的是我們對用電器短路現象的判斷和分析，用電器短路會造成部分電路短路，被短路的用電器不能工作，其它用電器可以工作(在允許的最大電壓范圍內)。

12.【答案】B?
【解析】解：電源開關S1閉合后，只有當人臉識別通過、體溫在正常范圍都滿足時，系統才會啟動電動機打開閘門，當人臉識別不通過或體溫不正常時，閘門就不會打開，這說明三個開關是相互影響的，所以三個開關是串聯的，故B正確。
故選：B。
由題意可知，電源開關S1閉合后，只有當人臉識別通過、體溫在正常范圍都滿足時，系統才會啟動電動機打開閘門，說明開關S1、S2、S2相互影響、不能獨立工作即為串聯，據此進行解答。
本題考查根據要求設計電路，關鍵是明確串聯和并聯電路中開關的作用。

13.【答案】D?
【解析】解：ABD、燈泡L1、L2的額定電壓分別是1.5V、2.5V，將它們串聯到3V電源上時，通過兩燈泡的電流相同，且它們的實際功率相同，根據P=I2R可知，它們的電阻R1=R2；
將它們并聯到1.5V電源上時，根據并聯電路的電壓特點可知兩燈泡兩端的電壓都為1.5V，根據P=U2R可知，兩燈泡的實際功率相同，故AB錯誤、D正確；
C、燈泡L1、L2的額定電壓分別是1.5V、2.5V，即燈泡L1的額定電壓小于燈泡L2的額定電壓，已知兩燈的電阻R1=R2，根據P=U2R可知L1的額定功率較小，故C錯誤。
故選：D。
(1)燈泡L1、L2的額定電壓分別是1.5V、2.5V，將它們串聯到3V電源上時，通過兩燈泡的電流相同，且它們的實際功率相同，根據P=I2R可知，它們的電阻大小關系；
將它們并聯到1.5V電源上時，根據并聯電路的電壓特點可知兩燈泡兩端的電壓都為1.5V，根據P=U2R可知兩燈泡的實際功率的大小關系；
(2)燈泡L1、L2的額定電壓分別是1.5V、2.5V，即燈泡L1的額定電壓小于燈泡L2的額定電壓，已知兩燈的電阻大小關系，根據P=U2R可知兩燈的額定功率的大小關系。
本題考查了串聯電路和并聯電路的特點，以及電功率公式的應用，關鍵是靈活的應用相關知識，對學生來說這種題目具有一定的難度。

14.【答案】D?
【解析】解：將導線夾M接電源“+”極，導線夾N依次試觸E、F、G接線柱，發現電壓表示數均為3V，則電壓表接E、F、G接線柱時，都能與電源接通，若故障是由某元件斷路引起，則故障為GM間的開關斷路。
故選：D。
將導線夾M接電源“+”極，導線夾N依次試觸E、F、G接線柱，發現電壓表示數均為3V，則電壓表接E、F、G接線柱時，都能與電源接通，則故障為GM間斷路，結合故障是由某元件斷路引起的，分析得出發生故障的元件。
本題考查電路故障分析，有一定難度。

15.【答案】【小題1】并內
【小題2】汽化液化
?
【解析】
1.【分析】
并聯電路中各支路互不影響；用電器工作的過程就是電能轉化為其他形式的能的過程。
本題考查了電路連接方式的判斷、電能的轉化，屬于基礎題。
【解答】
解：兩臺加熱裝置工作時互不影響，是并聯的；它們給食物加熱時，加熱裝置會消耗電能，將電能轉化為食物的內能。
故答案為：并；內。
2.【分析】
物質從液態變?yōu)闅鈶B(tài)的過程叫做汽化，物質從氣態變?yōu)橐簯B(tài)的過程叫做液化。
本題考查汽化和液化現象，屬于基礎題。
【解答】
解：將預處理后的廢水進行旋轉蒸餾，水變成水蒸氣，發生汽化現象，通過壓縮冷凝，水蒸氣變成水，發生液化現象。
故答案為：汽化；液化。
??
16.【答案】凝固? 0?
【解析】解：“凍銀床”是臺階上的露水變成冰，屬于凝固現象，氣溫在0℃以下。
故答案為：凝固；0。
物質從液態變?yōu)楣虘B(tài)的過程叫做凝固。凝固條件：達到凝固點，繼續放熱。
分析生活中的熱現象屬于哪種物態變化，關鍵要看清物態變化前后，物質各處于什么狀態；另外對六種物態變化的吸熱和放熱情況也要有清晰的認識。

17.【答案】升華? 吸?
【解析】解：干冰是固態的二氧化碳，在常溫下會吸熱迅速的升華變?yōu)槎趸細怏w，使空氣中水蒸氣放出熱量液化成小水滴，形成云霧。
故答案為：升華；吸。
物質從固態直接變?yōu)闅鈶B(tài)的過程叫升華，升華吸熱。
分析生活中的熱現象屬于哪種物態變化，關鍵要看清物態變化前后，物質各處于什么狀態；另外對六種物態變化的吸熱和放熱情況也要有清晰的認識。

18.【答案】30.45?
【解析】解：(1)標有“10Ω0.3A”的定值電阻，所允許通過的最大電流為0.3A；
標有“20Ω0.6A”的定值電阻，所允許通過的最大電流為0.6A。
則定值電阻兩端允許加的最大電壓分別為：
U1=I1R1=0.3A×10Ω=3V，
U2=I2R2=0.6A×20Ω=12V，
因?yàn)椴⒙?lián)電路各支路兩端的電壓相等，
所以為保證元件安全，并聯電路兩端的最大電壓為：U=U1=3V；
(2)當并聯電路兩端的最大電壓為3V時，
通過標有“10Ω0.3A”定值電阻的電流為I1=0.3A，
此時通過標有“20Ω0.6A”定值電阻的電流為I2′=UR2=3V20Ω=0.15A，
所以干路中允許通過的最大電流為：I=I1+I2′=0.3A+0.15A=0.45A。
故答案為：3；0.45。
(1)理解定值電阻銘牌上電流值的含義；已知定值電阻的阻值和允許通過的最大電流，可以得到它們兩端所加的最大工作電壓；并聯電路各用電器兩端電壓相等，為保證元件安全，并聯電路兩端電壓應以最小電壓值為電路電壓。
(2)并聯電路中干路電流等于各支路電流之和。
本題考查并聯電路的電流、電壓規律以及歐姆定律的靈活應用，熟練掌握并聯電路的特點是解答本類題型的關鍵所在。

19.【答案】1.50.6?
【解析】解：(1)根據電路圖可知，R與虛線框內的電阻并聯，電流表測干路電流，
由I=UR可得，電路的總電阻：R并=UI=12V2.5A=4.8Ω，
虛線框內所有電阻的等效電阻為R′，由并聯電路電阻的特點：′′
1R并=1R+1R′，代入數據，14.8Ω=16Ω+1R′，
解得R′=24Ω；
用一個12Ω的定值電阻替換R，虛線框內的電阻均保持不變，此時并聯的總電阻R：
1R″=1R替+1R′，代入數據，1R″=112Ω+124Ω，
解得，R′′=8Ω，
電流表示數將變?yōu)椋篒′=UR″=12V8Ω=1.5A，
(2)兩次的總功率之比：PP′=UIUI′=II′=2.5A1.5A=53，所以P′=35P=0.6P。
故答案為：1.5；0.6。
(1)根據電路圖可知，R與虛線框內的電阻并聯，電流表測干路電流，根據歐姆定律求出電路的總電阻，再根據并聯電阻的特點可求虛線框內所有電阻的等效電阻，用一個12Ω的定值電阻替換R，虛線框內的電阻均保持不變，再根據并聯電阻的特點求出此時并聯的總電阻，最后根據歐姆定律求出電流表示數。
(2)根據P=UI解答。
本題主要考查并聯電路的特點、歐姆定律的使用和電功率的計算，認清電路是關鍵。

20.【答案】解：如圖，上面圈內電表與燈串聯，為電流表；下面圈內電表與燈并聯，為電壓表，如圖所示：
。?
【解析】電流表與用電器串聯，電壓表與用電器并聯。
本題考查了電流表和電壓表的使用，屬于基礎題。

21.【答案】解：燈泡接法：火線首先過開關，然后進入燈泡，最后回到零線上；
三孔插座接法：三孔插座的上孔接地線、左孔接零線、右孔接火線；如圖所示：
?
【解析】電燈的連接方法：火線首先過開關，然后進入燈泡，最后回到零線上；
三孔插座的接法：上孔接地線、左孔接零線、右孔接火線。
掌握家庭電路燈泡、開關、兩孔插座、三孔插座、保險絲的接法，注重將物理知識聯系生活實際。

22.【答案】答：(1)家庭裝修時用鉆孔機在墻壁上鉆孔時，鉆頭和墻相互摩擦，機械能轉化為內能，鉆頭內能增大，溫度升高，故鉆頭會發熱；
(2)往鉆頭上澆水，因水的比熱容大，則在其它條件相同時水能吸收更多的熱量；同時水遇到溫度較高的鉆頭時會發生汽化現象，汽化吸熱，從而使鉆頭的溫度降低，避免鉆頭燒壞。?
【解析】(1)改變物體內能的方式有兩種：做功和熱傳遞，熱傳遞過程是能量的轉移過程，而做功過程是能量的轉化過程；
(2)水的比熱容大，相同質量的水和其它物質比較，升高或降低相同的溫度，水吸收或放出的熱量多；物質由液體變?yōu)闅鈶B(tài)的過程叫做汽化，汽化過程吸收熱量。
本題考查了學生對改變內能的方法(做功、熱傳遞)和汽化吸熱的應用，屬于熱學常見題目。

23.【答案】酒精燈外焰? 98 不變? 氣壓不同? 沸騰條件為：達到沸點、繼續吸熱?
【解析】解：
(1)酒精燈需用外焰加熱，所以要先放好酒精燈，再固定鐵圈的高度；而溫度計的玻璃泡要全部浸沒到液體中，但不能碰到容器壁和容器底，所以放好燒杯后，再調節溫度計的高度；即按照自下而上的順序進行，石棉網的高低應根據酒精燈外焰調節；
(2)溫度計的分度值為1℃，其示數為98℃；持續加熱，溫度計示數將不變；
(3)實驗中發現各小組測得水的沸點不同，原因可能是氣壓不同；
(4)持續加熱發現試管內的水與燒杯內的水溫度相等，燒杯的水達到沸點后繼續吸熱會沸騰，但溫度不再改變，而試管中的水達到沸點后，不能繼續吸熱，不會沸騰，說明沸騰條件為：達到沸點、繼續吸熱。
故答案為：(1)酒精燈外焰；(2)98；不變；(3)氣壓不同；(4)沸騰條件為：達到沸點、繼續吸熱。
(1)實驗時，需用酒精燈的外焰加熱，所以要調整好鐵圈的高度；
(2)先看清溫度計的分度值為，再讀數；液體沸騰時，吸收熱量、溫度不變；
(3)氣壓不同、沸點不同；
(4)液體沸騰條件：一是達到沸點，二是需要繼續吸熱，但沸騰時溫度不再改變，據此進行解答。
本題考查了水沸騰實驗的探究過程，綜合了器材的組裝順序、沸騰的特點等知識，有一定的難度，是中考實驗考查的熱點。

24.【答案】質量和初溫? 規格? 加熱時間? 乙的吸熱能力強? 乙?
【解析】解：(1)根據控制變量法可知，實驗中要控制燒杯內的甲、乙液體的質量和初溫相等；實驗中要用規格完全相同的電加熱器加熱甲、乙兩種液體；
(2)我們使用相同的加熱器通過加熱時間的長短來比較吸熱多少，所以通過加熱時間的長短來反映液體吸收熱量的多少；
(3)根據表格中的數據可知，質量和初溫相同的甲、乙兩種液體，升高相同的溫度，甲的加熱時間小于乙的加熱時間，說明甲吸收的熱量要小于乙吸收的熱量，所以乙的吸熱能力強；
(4)由于乙的吸熱能力強，乙的比熱容大，根據Q=cmΔt，質量相同的甲、乙液體降低相同的溫度，乙放熱多效果好；故從甲或乙中選一種液體裝入暖手袋中作為供熱物質，則應選擇乙。
故答案為：(1)質量和初溫；規格；(2)加熱時間；(3)乙的吸熱能力強；(4)乙。
我們使用相同的加熱器通過加熱時間的長短來比較吸熱多少，這種方法叫轉換法。
比較物質吸熱能力的2種方法：
①使相同質量的不同物質升高相同的溫度，比較吸收的熱量(即比較加熱時間)，吸收熱量多的吸熱能力強；
②使相同質量的不同物質吸收相同的熱量(即加熱相同的時間)，比較溫度的變化，溫度變化小的吸熱能力強。
本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法，為熱學中的重要實驗。

25.【答案】斷開? 為了保護電路? 在電阻一定時，通過導體的電流與導體兩端的電壓成正比? 電池已發生損耗，兩端電壓低于3V 5 20?
【解析】解：(1)連接電路時，為了保護電路，開關應處于斷開狀態；
(2)閉合開關前，將滑動變阻器的滑片P置于使接入電路的電阻值最大的位置，目的是為了保護電路；
(3)根據表中數據可知：電壓增大為原來的幾倍，通過的電流也增大為原來的幾倍，故得出的結論：在電阻一定時，通過導體的電流與導體兩端的電壓成正比；
(4)實驗中發現雖然用了兩節干電池，但無論如何調節滑動變阻器，都無法使電壓表示數達到3V，原因可能是電池已發生損耗，兩端電壓低于3V；
(5)電源電壓不變，由I=UR可知，電阻的變化范圍越大，測量的電流值范圍最大，所以定值電阻和滑動變阻器的阻值應分別選擇5Ω和20Ω。
故答案為：(1)斷開；(2)為了保護電路；(3)在電阻一定時，通過導體的電流與導體兩端的電壓成正比；(4)電池已發生損耗，兩端電壓低于3V；(5)5；20。
(1)為了保護電路，連接電路時開關應斷開；
(2)為了保護電路，閉合開關前，應將滑動變阻器的滑片P移到阻值最大處；
(3)分析表中電流與電壓的關系得出結論；
(4)干電池在使用的過程中存在損耗，據此分析；
(5)根據I=UR分析解答。
本題探究電流與電壓的關系，考查注意事項、數據分析及歐姆定律的應用。

26.【答案】D2.50.65增大? 電流表的示數為I額?I額2(R2?R1)?
【解析】解：(1)根據“滑動變阻器滑片P在右端時，電路的電流最小”知電路的電阻最大，所以滑動變阻器接的左下接線柱，見下圖：
；
(2)閉合開關后，電流表和電壓表都有示數，小燈泡不發光，其原因是：滑動變阻器接入電路的阻值太大，電流過小，小燈泡的實際功率較小，沒有達到發光功率，故D正確；
(3)當電壓表的示數等于小燈泡的額定電壓(2.5V)時燈泡正常發光；
由圖2知電流表的最小分度值是0.1A，電流表讀數I1=0.26A，
燈泡的額定功率為：
P=ULIL=2.5V×0.26A=0.65W；
(4)多次測量后，根據數據得到圖3的圖象，發現隨著實際電壓增大，電流也增大，但電壓的變化量大于電流的變化量，根據R=ΔUΔI知燈絲的電阻變大；
(5)按①圖4連接電路，然后只閉合開關S1，兩電阻串聯，調節電阻箱直至電流表的示數為I額，此時燈泡正常發光，記錄電阻箱阻值R1，此時電源電壓為U=I額(R1+RL)；
②同時閉合開關S1、S2，燈短路，電路為變阻器的簡單電路，調節電阻箱直至電流表示數為I額，記錄電阻箱阻值R2，電源電壓為U=I額R2，
③根據電源電壓相等知I額(R1+RL)=I額R2，
解得：Rx=R2?R1；
燈泡的額定功率的表達式為P額=I額2(R2?R1)。
故答案為：(1)見上圖；(2)D；(3)2.5；0.65；(4)增大；(5)電流表的示數為I額；I額2(R2?R1)。
(1)根據“滑動變阻器滑片P在右端時，電路的電流最小”確定滑動變阻器的下接線柱；
(2)連接完電路閉合開關，滑動變阻器接入電路的阻值較大，電路電流太小，燈泡的實際功率較小，沒有達到燈泡的發光功率，所以燈泡不發光；
(3)當電壓表的示數等于小燈泡的額定電壓時燈泡正常發光；
根據電流表的量程和分度值讀出電流表的示數，根據P=UI算出小燈泡額定功率；
(4)燈絲的電阻隨著溫度的升高而變大；
(5)燈泡與滑動變阻器串聯，根據額定電流，首先用變阻器調節使燈泡正常發光，然后將變阻器單獨接入電路，保持其阻值不變，根據電源電壓和電流表的示數計算出變阻器的阻值，從而可計算出燈泡正常發光時的電壓，由P=UI得出燈泡的額定功率表達式。
本題考查測量燈的功率和探，考查電路的連接、故障分析、串聯電路特點、歐姆定律應用、電功率的計算以及特殊的方法測量小燈泡的額定功率等，知識點較多，綜合性強。

27.【答案】減小? 0～3A01.5?
【解析】解：(1)由圖1可知，電阻隨風速的增大而減小，所以當風速v增大時，熱敏電阻R的阻值減小；
(2)由圖象可知，熱敏電阻的最大阻值為6Ω，電路中的最小電流：I最小=UR最大=9V6Ω=1.5A，因此電流表應選擇0～3A的量程；
由題意可知，電路中的最大電流為3A，此時熱敏電阻的阻值：R最小=UI最大=9V3A=3Ω，
由圖象可知，此時風速1.5m/s；
所以該裝置的風速測量范圍為0～1.5m/s；
(3)電壓表的量程為0～3V，由串聯電路的電壓特點可知，至少需要3個同規格的熱敏電阻串聯；
由圖象可知，熱敏電阻的阻值隨風速的增大而減小，根據分壓原理可知，熱敏電阻兩端的隨著風速的增大而減小，如果將電壓表直接并聯在受風吹的熱敏電阻兩端不符合常規認知，因此需要在電路中再串聯一個定值電阻，而題目條件中沒有定值電阻，但由題意可知，熱敏電阻不受風吹時電阻保持6Ω不變，此時熱敏電阻相當于一個定值電阻；
由圖象可知當風速為6m/s時，熱敏電阻的阻值為1Ω，由串聯電路的分壓原理可知，需要用4個完全相同的熱敏電阻R串聯，其中一個放在風速測量通道，其他3個不受風吹，電壓表與不受風吹的一個電阻并聯，如圖所示：
。
故答案為：(1)減?。?2)0～3A；0；1.5；(3)如圖所示。
(1)根據圖像可知，電阻隨風速的增大而減?。?br /> (2)為測風速，需測出電阻R2的阻值，有穩壓電源，只需測出其電流即可計算出其電阻的大小，
計算電路中電流選擇電流表量程，由此設計電路；
(3)電阻絲兩端的電壓為10V不變，根據電路中最大電阻計算R2連入電路最小電阻，由圖像可得能測風速的最大值，從而可得風速的測量范圍；
(4)分析電路結構，找出兩點的電壓能從零開始變化的點即可。
本題考查歐姆定律的應用、串聯電路的特點及電路設計，從圖象中找出有用的信息是解題的關鍵。

28.【答案】解：(1)由電路圖可知，當S1閉合、S2斷開時，只有電動機工作，吹冷風，電動機的實際功率PM=P額=110W，
由P=Wt可得電吹風用冷風擋正常工作200s所消耗的電能：
WM=PMt=110W×200s=2.2×104J；
(2)當S1、S2都閉合時，電動機和加熱電阻并聯接入電路，電吹風吹熱風；
通過電動機的電流：IM=PMU=110W220V=0.5A，
通過加熱電阻的電流：IR=UR=220V55Ω=4A，
電吹風用熱風擋正常工作時電路的總電流：
I=IM+IR=0.5A+4A=4.5A。
答：(1)電吹風用冷風擋正常工作200s所消耗的電能為2.2×104J；
(2)電吹風用熱風擋正常工作時電路的總電流為4.5A。?
【解析】(1)由電路圖可知，當S1閉合、S2斷開時，只有電動機工作，吹冷風，電動機的實際功率等于其額定功率，利用W=Pt求電吹風用冷風擋正常工作200s所消耗的電能；
(2)當S1、S2都閉合時，電動機和加熱電阻并聯接入電路，電吹風吹熱風；利用P=UI求通過電動機的電流，利用歐姆定律求通過加熱電阻的電流，二者之和為電吹風用熱風擋正常工作時電路的總電流。
本題考查了電功率公式、歐姆定律的應用，關鍵是知道電吹風吹冷風、吹熱風時的電路組成。

29.【答案】解：(1)水的體積V水=20L=20dm3=0.02m3，
由ρ=mV可得水的質量：
m水=ρ水V水=1.0×103kg/m3×0.02m3=20kg；
水吸收的熱量：
Q吸=c水m水(t?t0)=4.2×103J/(kg?℃)×20kg×(90℃?20℃)=5.88×106J；
(2)直飲機每月耗電量：W=12kW?h=12×3.6×106J=4.32×107J，
由題知，完全燃燒天然氣放出的熱量Q放=W=4.32×107J，
由Q放=Vq得完全燃燒天然氣的體積：
V氣=Q放q氣=4.32×107J3×107J/m3=1.44m3；
(3)1h內直飲機消耗的電能：
W′=Pt=2000W×3600s=7.2×106J，
直飲機的加熱效率：
η=Q吸W′=5.88×106J7.2×106J×100%≈81.7%。
答：(1)20L水從20℃升溫至90℃，要吸收5.88×106J的熱量；
(2)直飲機每月耗電量相當于完全燃燒1.44m3的天然氣；
(3)直飲機的加熱效率約為81.7%。?
【解析】(1)已知水的體積，利用m=ρV計算水的質量，再利用Q吸=cm(t?t0)計算水吸收的熱量；
(2)由題知，完全燃燒天然氣放出的熱量等于直飲機每月耗電量，再利用Q放=Vq求完全燃燒天然氣的體積；
(3)利用W=Pt計算1h內直飲機消耗的電能，直飲機的加熱效率等于水吸收的熱量與消耗的電能之比。
本題考查了吸熱公式、燃料完全燃燒放熱公式、效率公式的應用，屬于基礎題目。

30.【答案】解：由圖1可知，兩電阻串聯，電壓表測量滑動變阻器兩端的電壓，電流表測量電路中的電流。
(1)由圖2圖象可知，電路中電流為0.2A時滑動變阻器兩端的電壓為16V，由I=UR可知，此時滑動變阻器接入電路的阻值：R滑=U滑I1=16V0.2A=80Ω；
(2)由圖2圖象可知，當電路中電流為0.2A時，電源電壓：U=16V+0.2A×R1……①
當電路中電流為0.4時，電源電壓：U=8V+0.4A×R1……②
因?yàn)殡娐分须娫措妷汉愣ú蛔?，所以有?6V+0.2A×R1=8V+0.4A×R1，
解得：R1=40Ω，
則電源電壓：U=16V+0.2A×R1=16V+0.2A×40Ω=24V；
則電熱管的額定電流：I額=U額R1=220V40Ω=5.5A；
(3)滑動變阻器電功率的表達式為：P=UI?I2R1=24I?40I2=?40(I?0.3)2+3.6，
因此當I=0.3A時，滑動變阻器電功率為最大：P最大=?40Ω×(0.3A?0.3A)2+3.6W=3.6W，
由題意可知，電路中的最大電流為0.5A，此時滑動變阻器電功率為：P1=24V×0.5A?40Ω×(0.5A)2=2W，
電路中的最小電流：I最小=UR1+R滑最大=24V40Ω+120Ω=0.15A，此時滑動變阻器電功率為：P2=24V×0.15A?40Ω×(0.15A)2=2.7W，
則繪制出滑動變阻器電功率的P?I圖象，如圖示數：
；
由圖象可知，當電路中的最大電流為0.5A時，滑動變阻器電功率為最小，即P最小=P1=2W。
答：(1)當電流為0.2A時，滑動變阻器接入電路的阻值為80Ω；
(2)電熱管的額定電流為5.5A；
(3)滑動變阻器消耗的最小功率為2W。?
【解析】由圖1可知，兩電阻串聯，電壓表測量滑動變阻器兩端的電壓，電流表測量電路中的電流。
(1)由圖2圖象讀出電路中電流為0.2A時滑動變阻器兩端的電壓，利用歐姆定律求出此時滑動變阻器接入電路的阻值；
(2)利用歐姆定律分別列出電流為0.2A和0.4A電源電壓的表達式，進而求出電熱管的電阻和電源電壓，利用歐姆定律求出電熱管的額定電流；
(3)利用P=UI和P=I2R表示出滑動變阻器電功率的表達式，利用歐姆定律求出電路中的電流范圍結合數學知識求解滑動變阻器消耗的最小功率。
本題考查串聯電路的特點、歐姆定律的應用和電功率的計算，關鍵利用題目條件求出電路中電流的范圍和滑動變阻器電功率的表達式。
