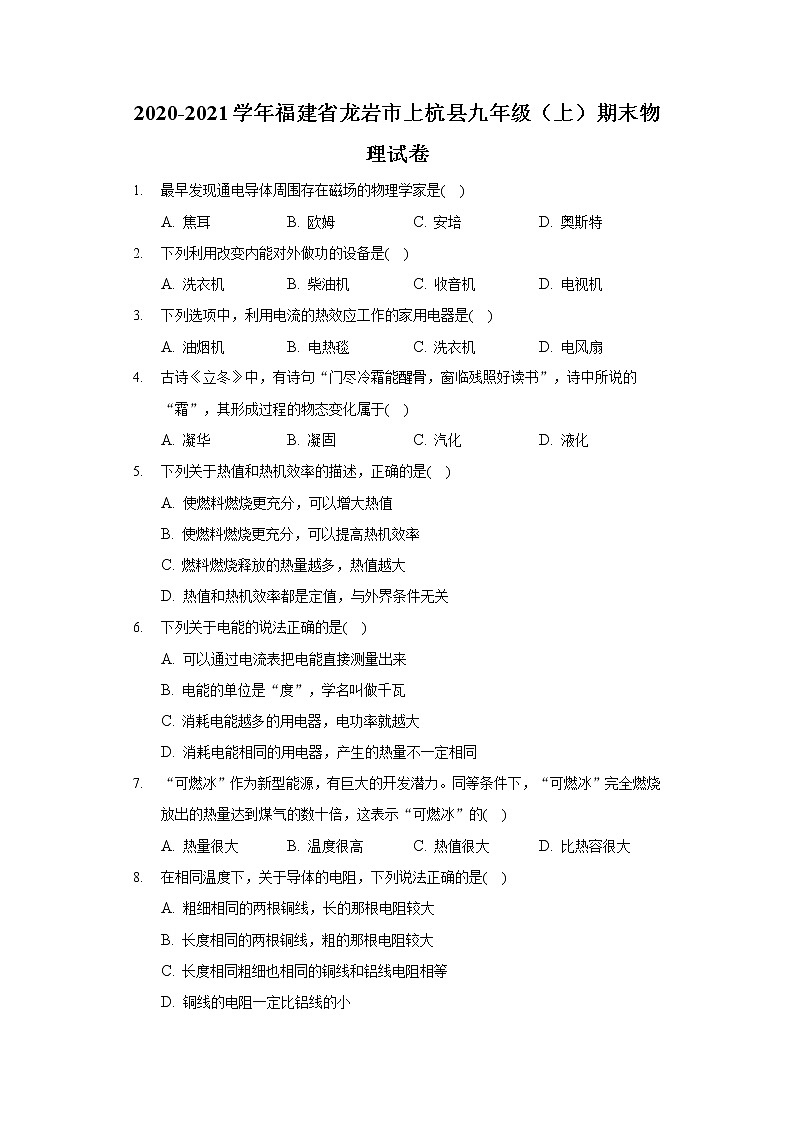

2020-2021學年福建省龍巖市上杭縣九年級（上）期末物理試卷
1. 最早發現通電導體周圍存在磁場的物理學家是(?)
A. 焦耳 B. 歐姆 C. 安培 D. 奧斯特
2. 下列利用改變內能對外做功的設備是(?)
A. 洗衣機 B. 柴油機 C. 收音機 D. 電視機
3. 下列選項中，利用電流的熱效應工作的家用電器是(?)
A. 油煙機 B. 電熱毯 C. 洗衣機 D. 電風扇
4. 古詩《立冬》中，有詩句“門盡冷霜能醒骨，窗臨殘照好讀書”，詩中所說的“霜”，其形成過程的物態變化屬于(?)
A. 凝華 B. 凝固 C. 汽化 D. 液化
5. 下列關于熱值和熱機效率的描述，正確的是(?)
A. 使燃料燃燒更充分，可以增大熱值
B. 使燃料燃燒更充分，可以提高熱機效率
C. 燃料燃燒釋放的熱量越多，熱值越大
D. 熱值和熱機效率都是定值，與外界條件無關
6. 下列關于電能的說法正確的是(?)
A. 可以通過電流表把電能直接測量出來
B. 電能的單位是“度”，學名叫做千瓦
C. 消耗電能越多的用電器，電功率就越大
D. 消耗電能相同的用電器，產生的熱量不一定相同
7. “可燃冰”作為新型能源，有巨大的開發潛力。同等條件下，“可燃冰”完全燃燒放出的熱量達到煤氣的數十倍，這表示“可燃冰”的(?)
A. 熱量很大 B. 溫度很高 C. 熱值很大 D. 比熱容很大
8. 在相同溫度下，關于導體的電阻，下列說法正確的是(?)
A. 粗細相同的兩根銅線，長的那根電阻較大
B. 長度相同的兩根銅線，粗的那根電阻較大
C. 長度相同粗細也相同的銅線和鋁線電阻相等
D. 銅線的電阻一定比鋁線的小

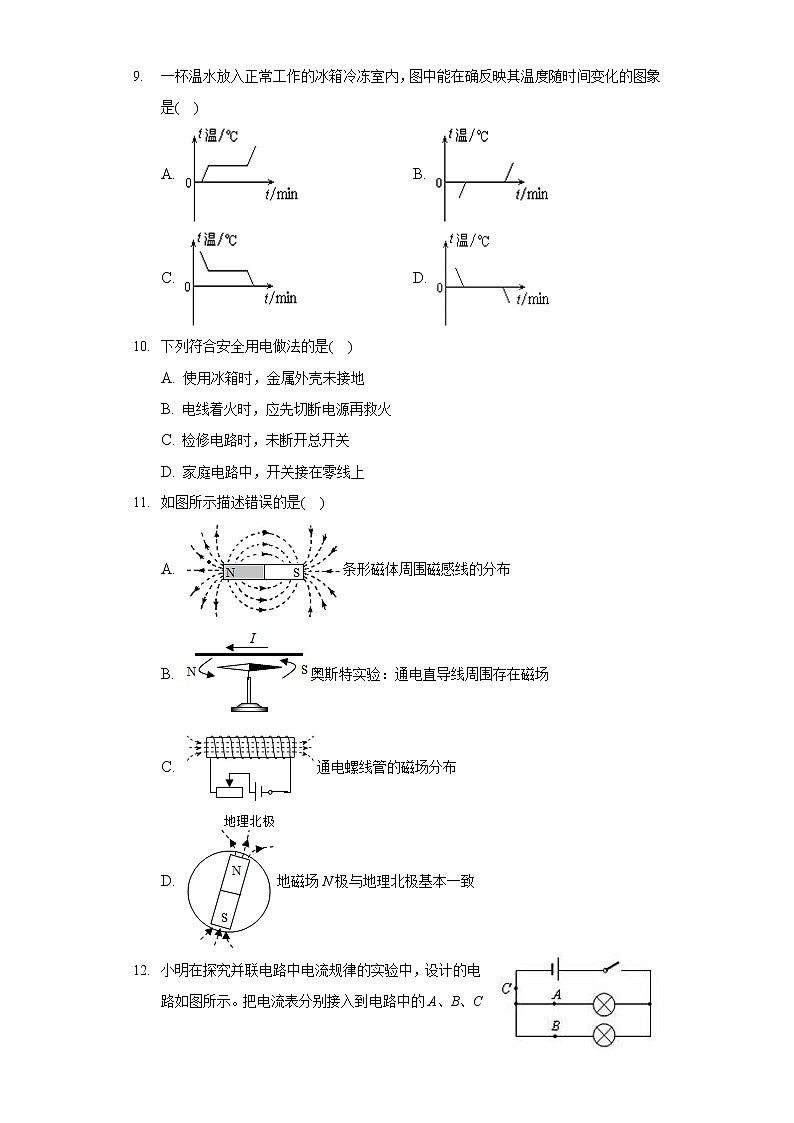

9. 一杯溫水放入正常工作的冰箱冷凍室內，圖中能在確反映其溫度隨時間變化的圖象是(?)
A. B.
C. D.
10. 下列符合安全用電做法的是(?)
A. 使用冰箱時，金屬外殼未接地
B. 電線著火時，應先切斷電源再救火
C. 檢修電路時，未斷開總開關
D. 家庭電路中，開關接在零線上
11. 如圖所示描述錯誤的是(?)
A. 條形磁體周圍磁感線的分布
B. 奧斯特實驗：通電直導線周圍存在磁場
C. 通電螺線管的磁場分布
D. 地磁場N極與地理北極基本一致

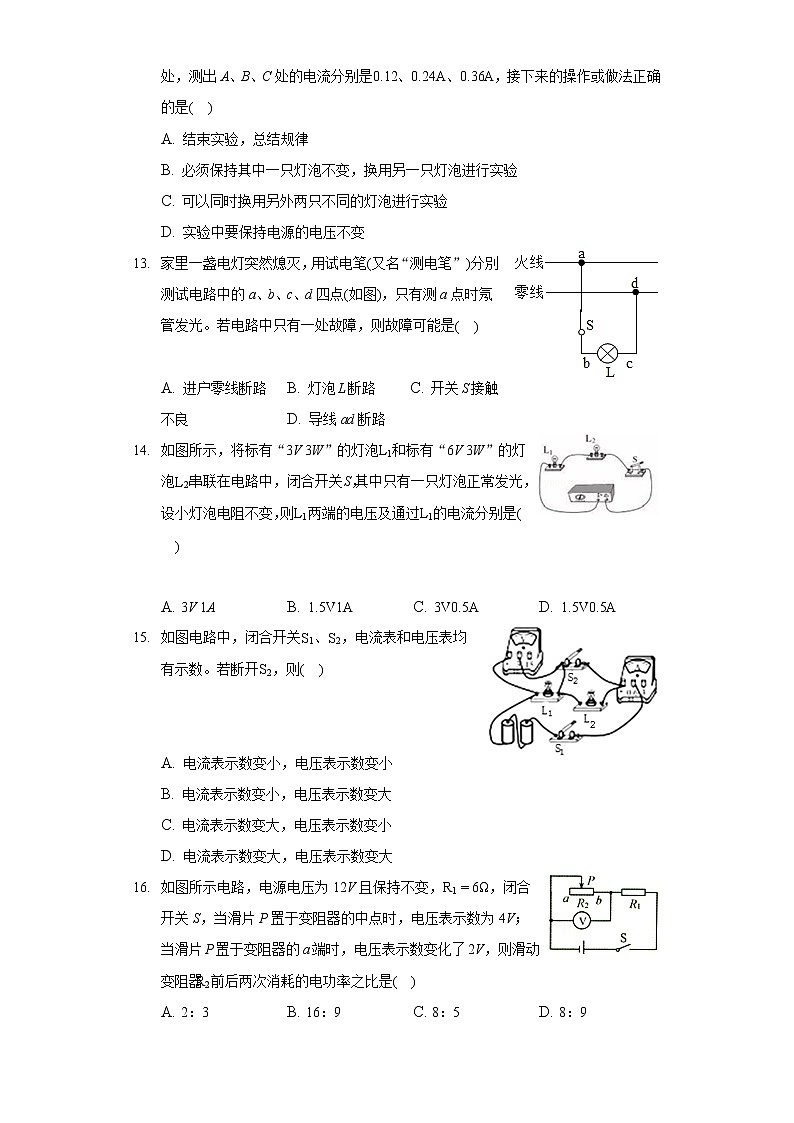

12. 小明在探究并聯電路中電流規律的實驗中，設計的電路如圖所示。把電流表分別接入到電路中的A、B、C處，測出A、B、C處的電流分別是0.12、0.24A、0.36A，接下來的操作或做法正確的是(?)
A. 結束實驗，總結規律
B. 必須保持其中一只燈泡不變，換用另一只燈泡進行實驗
C. 可以同時換用另外兩只不同的燈泡進行實驗
D. 實驗中要保持電源的電壓不變
13. 家里一盞電燈突然熄滅，用試電筆(又名“測電筆”)分別測試電路中的a、b、c、d四點(如圖)，只有測a點時氖管發光。若電路中只有一處故障，則故障可能是(?)

A. 進戶零線斷路 B. 燈泡L斷路 C. 開關S接觸不良 D. 導線ad斷路
14. 如圖所示，將標有“3V 3W”的燈泡L1和標有“6V 3W”的燈泡L2串聯在電路中，閉合開關S，其中只有一只燈泡正常發光，設小燈泡電阻不變，則L1兩端的電壓及通過L1的電流分別是(?)

A. 3V 1A B. 1.5V1A C. 3V0.5A D. 1.5V0.5A
15. 如圖電路中，閉合開關S1、S2，電流表和電壓表均有示數。若斷開S2，則(?)


A. 電流表示數變小，電壓表示數變小
B. 電流表示數變小，電壓表示數變大
C. 電流表示數變大，電壓表示數變小
D. 電流表示數變大，電壓表示數變大
16. 如圖所示電路，電源電壓為12V且保持不變，R1=6Ω，閉合開關S，當滑片P置于變阻器的中點時，電壓表示數為4V；當滑片P置于變阻器的a端時，電壓表示數變化了2V，則滑動變阻器R2前后兩次消耗的電功率之比是(?)
A. 2：3 B. 16：9 C. 8：5 D. 8：9
17. 中國是世界上第一個生產生鐵的國家，江蘇六合程橋出土的一件鐵塊，是世界上最早的生鐵實物。鐵水澆鑄成鐵塊的過程經歷的物態變化是______，這一過程需要______熱。
18. 一個容積2L電熱水壺，其銘牌標有“220V1100W”，該電熱水壺正常工作時，發熱板的電阻是______Ω，小明家安裝的電能表表盤標有3000R/(kW?h)；若小明家中只有熱水壺在工作，在2min內電能表的轉盤轉了90轉，此時該水壺的實際功率______。
19. 一只標有“6V 3W”的小燈泡，接在電源電壓為12V的電路中，為使其正常發光，應______(選填“串”或“并”)聯一個電阻(小燈泡燈絲電阻不變)，該電阻通電20s產生的熱量是______J。
20. 古希臘數學家希羅發明的“汽轉球”被譽為最早的蒸汽機。它由一個裝有水的密閉鍋與一個空心球通過兩根空心管連接在一起，球兩旁有兩根出氣管組成(如圖所示)。在鍋底加熱使水沸騰，通過______方式增加水的內能，產生的水蒸氣由空心管進入球中，球兩旁的出氣管噴出水蒸氣使球體快速轉動，汽油機的______沖程也會發生同樣的能量轉化。
21. 如圖為某電磁繼電器的工作原理圖，開關S閉合時，電磁鐵______(有/無)磁性，______(電燈/電鈴)通電工作。





22. 如圖電路，閉合開關S，將滑動變阻器的滑片P從a端向b端移動過程中，示數減小的電表是______(選填“A”“V1”或“V2”)
電路的總功率______(選填“增大”“減小”或“不變”)。
23. 如圖所示，閉合開關S后小磁針沿順時針方向偏轉90°后靜止，請在圖中括號內標出電源的“+”“-”極，并標出通過通電螺線管外A點的磁感線的方向。








24. 如圖所示的家庭電路，要求開關控制螺口燈泡，插座單獨使用。









25. 隨著家用電器的普及，為安全留下各種隱患，一但發生用電事故，都極容易引發致死和火災，...多數火災都是電流過大造成的。那么請問：
(1)引起電流過大的原因有哪些？
(2)請根據所學的物理知識解釋：為何電流過大容易引起火災。
26. 小芳用如圖甲所示的實驗裝置探究水的沸騰特點。

(1)請指出圖甲中操作錯誤：______。
(2)圖乙是根據實驗數據畫出水的溫度隨時間變化的曲線。由圖可知，水沸騰時的特點是______。
(3)為了說明水在沸騰過程中是否需要吸熱，應______，觀察水是否繼續沸騰。
(4)小芳再次實驗時采取兩項措施節省了加熱時間，請在圖乙中大致畫出能體現那兩項措施的圖線。
27. 如圖甲所示是“探究不同物質吸熱升溫的現象”實驗裝置，小華用兩個相同的容器(圖中用虛線框表示)分別裝入質量相等的A、B兩種液體，用相同的裝置加熱：

(1)以從實驗效果考慮，本實驗選擇______(燒杯/易拉罐)作為盛放液體的容器較好，實驗中使用玻璃棒的目的是______。
(2)兩種液體吸收熱量的多少可通過______(液體升高的溫度/加熱時間)比較。
(3)根據實驗數據繪制的溫度與時間的關系圖象如圖乙所示，分析圖象可知：質量相等的A和B兩種液體，在升高相同溫度時，______(A/B)吸收的熱量較多；質量相等的A和B兩種液體，在吸收相同熱量時，______(A/B)升溫較高。
(4)冬天，小華想自制一個暖手袋，若只能從A或B中選一種液體裝入暖手袋中作為供熱物質，則應選擇______(A/B)
28. 如圖甲所示是“探究電流與電阻的關系”實驗電路(電源電壓恒為4.5V)。
(1)閉合開關進行實驗，此時電流表指針位置如圖乙所示，其示數為______ A；電壓表的指針位置如圖丙所示，其示數為______ V；
(2)然后將接入電路的阻值由10Ω換為20Ω，滑動變阻器的滑片向______(選填“A”或“B”)端移動，這一過程中眼睛要一直觀察______表示數的變化，直到其示數為______為止；

(3)根據實驗數據，作出I?R圖像如圖丁所示，分析圖像得出的結論是：______。
(4)如果實驗提供200Ω電阻，試問：能否用此電阻進行實驗______；原因是______。
29. 在“測量小燈泡的額定功率”實驗中，提供如下實驗器材：電源(輸出電壓恒為6V)、小燈泡(額定電壓2.5V電阻約為10Ω)、滑動變阻器(50Ω1A)、電壓表(量程0～3V，0～15V)、電流表(量程0～0.6A，0～3A)、開關、導線若干。
(1)請用筆畫線代替導線在圖甲中完成實物電路的連接；
(2)正確連接后閉合開關，發現小燈泡不發光，電壓表和電流表均無示數。小寧利用另一只完好的電壓表進行檢測，把電壓表分別接在A、E之間和A、F之間，電壓表均有示數；接在C、F之間，電壓表無示數。如果電路連接完好，只有一個元件有故障，該故障是______(選填“小燈泡斷路”“、“小燈泡短路”或“滑動變阻器斷路”)；
(3)排除故障后，小寧看到電壓表示數為2V，此時小燈泡的功率______(選填“大于、“小于”或“等于”)額定功率，要使燈泡L正常發光，滑動變阻器的滑片P應向______(選填“A”或“B”)端移動，當燈正常發光時，電流表示數如圖乙所示，則小燈泡的額定功率是______W。
(4)測出小燈泡額定功率后，該同學又把燈泡兩端的電壓調為額定電壓的0.6倍，發現測得的實際功率并不等于其額定功率的0.36倍，請你幫他分析出現這種現象的主要原因是______；
(5)把上面電路中的小燈泡換成定值電阻，用這一電路還可以完成的實驗有______(寫出一個即可)。
30. 如圖是能巧測R2阻值的實驗電路．圖中R為電阻箱，R0為定值電阻(阻值未知)。要求僅利用電阻箱讀數表達R2的阻值，請你設計實驗步驟并寫出實驗結果表達式。
(1)______
(2)______
(3)______
31. 如圖電路中，電阻Rl的阻值為2Ω，當開關閉合后，電壓表V1的示數為1V，V2的示數為2V.求：
(1)電源兩端的電壓；
(2)通過R1的電流和R2的阻值；
(3)R2在1min內產生的熱量。







32. 小明用額定功率為2000W的電熱水壺，正常工作時將1kg的水從20℃加熱到100℃耗時240s，已知水的比熱容，求此過程中：
(1)水吸收的熱量；
(2)電熱水壺燒水的效率。







33. “道路千萬條，安全第一條；行車不規范，親人兩行淚?！本坪蟛婚_車是每個司機必須遵守的交通法規。甲圖是酒精測試儀工作電路原理圖，電源電壓U=6V；R1為氣敏電阻，它的阻值隨氣體中酒精含量的變化而變化，如乙圖所示。氣體中酒精含量大于0且小于80mg/100mL為酒駕，達到或者超過80mg/100mL為醉駕。使用前通過調零旋鈕(即滑動變阻器R2的滑片)對測試儀進行調零，此時電壓表示數為U1=5V，調零后R2的滑片位置保持不變。

(1)當電壓表示數為U1=5V時，求通過R1的電流多大？
(2)當電壓表示數為U1=5V時，求R2接入電路中的阻值多少？
(3)某次檢測中，電流表示數I1′=0.2A，請通過計算，判斷此駕駛員屬于酒駕還是醉駕？







答案和解析
1.【答案】D

【解析】解：由物理學史可知，焦耳發現了焦耳定律，歐姆發現了歐姆定律，安培發現了安培定則等，奧斯特在1820年一次實驗中發現了通電導體周圍存在磁場，故D符合題意。
故選：D。
本題考查物理學史，需知道最早發現通電導體周圍存在磁場的是奧斯特。

2.【答案】B

【解析】解：
A、洗衣機的主體是電動機，是電能轉化為機械能；故A錯誤；
B、柴油機屬于熱機，是利用內能對外做功的設備；故B正確；
CD、收音機和電視機是利用電能來工作的設備，不存在內能做功現象；故CD錯誤。
故選：B。
要解答本題需掌握：內能和機械能的相互轉化，利用內能來做功就是內能轉化為機械能。
本題主要考查學生對：內能的利用的了解和掌握，是一道基礎題。

3.【答案】B

【解析】解：
A、油煙機工作時，主要把電能轉化為機械能，不是利用電流熱效應工作的，故A錯誤；
B、電熱毯工作時，主要把電能轉化為內能，是利用電流熱效應工作的，故B正確；
C、洗衣機工作時，主要把電能轉化為機械能，不是利用電流熱效應工作的，故C錯誤；
D、電風扇工作時，主要把電能轉化為機械能，不是利用電流熱效應工作的，故D錯誤。
故選：B。
電流流過用電器，用電器發熱把電能轉化為內能的現象是電流的熱效應，分析各用電器工作時能量的轉化情況，然后答題。
本題考查了電流熱效應的應用，知道各用電器工作時能量的轉化情況即可正確解題。

4.【答案】A

【解析】
【分析】
物質由固態變?yōu)橐簯B(tài)的過程是熔化；物質由液態變?yōu)楣虘B(tài)的過程是凝固；物質由液態變?yōu)闅鈶B(tài)的過程是汽化；物質由氣態變?yōu)橐簯B(tài)的過程是液化；物質由固態直接變?yōu)闅鈶B(tài)的過程是升華；物質由氣態直接變?yōu)楣虘B(tài)的過程是凝華。
掌握六種物態變化，以及物態變化的吸熱和放熱情況，會用物態變化解釋生活中的問題，這是一道考查基礎知識的題目，難度不大。
【解答】
霜是固態小冰晶，是空氣中的水蒸氣遇冷形成的，是凝華現象，故BCD錯誤，A正確。
故選A。??
5.【答案】B

【解析】解：
A、熱值是燃料的特性，只與熱量的種類有關，與燃燒情況無關，故A錯誤；
B、使燃料燃燒更充分，可以增大有效利用的能量，提高熱機的效率，故B正確；
C、熱值是燃料的特性，只與熱量的種類有關，與放出熱量的多少無關，故C錯誤；
D、熱值取決與燃料種類，與外界條件無關；而燃料的燃燒情況、能量的損失都會影響熱機效率，故D錯誤。
故選：B。
(1)1kg某種燃料完全燃燒放出的能量，叫做這種燃料的熱值。熱值是燃料的一種特性，它只與燃料的種類有關，與燃料的質量、燃燒程度等均無關；
(2)熱機用來做有用功的能量與燃料完全燃燒放出的能量之比叫做熱機的效率，在工作過程中，損失的能量越少，熱機的效率越高。
本題考查了學生對熱值概念和熱機效率的了解與掌握，明確熱值是燃料的一種特性(只與燃料的種類有關，與燃料的質量、燃燒程度等無關)是本題的關鍵。

6.【答案】D

【解析】解：A、電流表只能測量通過用電器的電流，電能表能夠測量用電器消耗電能的多少。故A錯誤；
B、電能的常用單位是“度”，學名是千瓦時。故B錯誤；
C、由公式P=Wt知，用電器消耗電能較多，通電時間不確定，功率大小不能確定。故C錯誤；
D、消耗電能相同的電風扇和電烙鐵，電風扇產生的熱量遠小于電烙鐵產生的熱量。故D正確。
故選：D。
①電流表是測量電路電流的儀表，用電器消耗的電能等于兩端電壓、通過的電流及通電時間的乘積；
②電能的常用單位是千瓦時，也就是度；千瓦是電功率的常用單位；
③電功率是描述用電器消耗電能快慢的物理量；
④用電器是將電能轉化為其他形式的能量的裝置。
此題考查了電能的測量、單位、電功率的物理意義及電熱與電能的關系，正確、全面理解概念是解答的基礎。

7.【答案】C

【解析】解：
同等條件下，“可燃冰”完全燃燒放出的熱量達到煤氣的數十倍，說明“可燃冰”的熱值大于煤氣的熱值，即“可燃冰”的熱值很大。
故選：C。
利用下列概念分析判斷：
(1)1kg某種燃料完全燃燒放出的熱量，叫做這種燃料的熱值；
(2)熱量指在熱傳遞的過程中，傳遞內能的多少，熱量是一個過程量；
(3)1kg的某種物質溫度升高或降低1℃，吸收或放出的熱量叫這種物質的比熱容；
(4)物體的冷熱程度叫溫度。
深入理解溫度、熱量、比熱容、熱值的概念，是解答此題的關鍵。

8.【答案】A

【解析】解：
A、在材料、橫截面積相同的情況下，導體越長，導體電阻越大，所以，粗細相同的兩根銅線，長的那根電阻較大，故A正確。
B、在材料、長度相同的情況下，導體越粗，橫截面積越大，電阻越小，所以，長度相同的兩根銅線，粗的那根電阻較小，故B錯誤；
C、長度相同、粗細也相同的銅線和鋁線，由于材料不同，則電阻不相等，故C錯誤；
D、導體電阻與導體的材料、長度與橫截面積有關，只知道導體的材料，不知道導體的長度和橫截面積關系，無法確定銅線與鋁線電阻的大小，故D錯誤。
故選：A。
溫度相同的導體電阻由導體的材料、長度與橫截面積決定，與導體兩端電壓和通過導體的電流無關。
本題考查了影響導體電阻的因素，知道影響導體電阻的因素即可正確解題，本題是一道基礎題。

9.【答案】D

【解析】解：將一杯常溫的開水放入正常工作的冰箱的冷凍室中，水的溫度逐漸降低，經過一段時間后，水達到凝固溫度0℃并逐漸凝固；當水全部凝固后，冰的溫度再次降低．由于A和B中圖象溫度升高，所以A和B都不正確；由于C圖中的凝固點不是0℃，所以C不正確．
故選D.
本題主要考查對水的凝固點和晶體凝固圖象的記憶．冰為晶體，水的凝固點為0℃.
本題的解題關鍵是先判斷出水的溫度變化，然后記住水的凝固點．

10.【答案】B

【解析】解：A、家用電器的金屬外殼接地是以防外殼帶電危及人身安全，故A不符合安全用電做法；
B、電線著火時，應先切斷電源再救火，故B符合安全用電做法；
C、為避免發生觸電事故，檢修電路及更換元件時，一定斷開總開關，故C不符合安全用電做法；
D、家庭電路中，開關接在火線上，以防觸電，故D不符合安全用電做法。
故選：B。
(1)金屬外殼的用電器一定要接地，防止外殼帶電，發生觸電事故；
(2)發現電線著火時，首先要切斷電源，再采取救火措施；
(3)檢修電路及更換元件時，應在停電的情況下工作，不能帶電工作；
(4)家庭電路中，開關接在火線上。
本題考查的是日常生活中的一些安全用電常識，安全用電的原則：不接觸低壓帶電體，不靠近高壓帶電體。值得注意的是：本來不帶電的物體帶了電；本來不導電的物體導電了。

11.【答案】D

【解析】解：A、甲圖是條形磁體周圍磁感線的分布情況，在磁體外部磁感線從N極出發回到S極，故A正確；
B、奧斯特實驗說明了通電導線周圍有磁場，故B正確；
C、由圖電源左端為正極右端為負極，根據安培定則可知，通電螺線管左端為S極，右端為N極，外部磁感線從N極出來，回到S極，故C正確；
D、地磁的北極在地理的南極附近，地磁的南極在地理的北極附近，故D錯誤。
故選：D。
(1)對于磁體來說，磁場是存真實在的，但看不到；磁感線雖然能看到，但不是真實存在的；
(2)奧斯特實驗說明了通電導線周圍有磁場；
(3)由安培定則判斷螺線管的南北極，再判斷磁感線方向；
(4)地磁的北極在地理的南極附近，地磁的南極在地理的北極附近。
此題主要考查了條形磁體周圍磁場、電流的磁效應的實驗。這幾個實驗在電和磁中很重要，同時很容易混淆，所以要注意區分。

12.【答案】C

【解析】解：ABC、原實驗中只測量了一組實驗數據，為得到普遍性的結論，要換用另外兩只不同的燈泡進行實驗，故A、B錯誤，C正確。
D、實驗中也可以通過改變電源電壓改變電路中的電流，故D錯誤。
故選：C。
用歸納法得出普遍性的結論要滿足2個條件：一是樣本要有代表性，二是樣本數量足夠多。
本題探究并聯電路中電流規律，考查歸納法的應用。

13.【答案】C

【解析】
【分析】
本題考查學生對家庭電路中故障的分析，需要掌握測電筆的使用方法。
【解答】
用試電筆接觸電路中的a、b、c、d四點時，只有測a點時氖管發光，說明a與火線是接通的，bcd與火線間斷開，故故障是開關處斷路，即開關接觸不良，故C正確，ABD錯誤。
故選：C。??
14.【答案】D

【解析】解：由P=UI可得，兩燈泡的額定電流分別為：
I1=P1U1=3W3V=1A，I2=P2U2=3W6V=0.5A，
因串聯電路中各處的電流相等，且其中只有一只燈泡正常發光，
所以，電路中的電流即通過L1的電流：
I1′=I2=0.5A，故AB錯誤；
由I=UR可得，燈泡L1的電阻：
R1=U1I1=3V1A=3Ω，
此時L1兩端的電壓：
U1′=I1′R1=0.5A×3Ω=1.5V，故C錯誤、D正確。
故選：D。
由燈泡的銘牌可知額定電壓和額定功率，根據P=UI求出兩燈泡的額定電流，兩燈泡串聯時通過它們的電流相等，且其中只有一只燈泡正常發光，則電路中的電流為兩燈泡額定電流中較小，根據歐姆定律求出燈泡L1的電阻，再根據歐姆定律求出此時L1兩端的電壓。
本題考查了串聯電路的特點和歐姆定律、電功率公式的靈活運用，要注意兩燈泡串聯時能正常發光的燈泡為額定電流較小的。

15.【答案】A

【解析】解：
由圖知，閉合開關S1、S2，燈泡L2被短路，電路中只有L1工作，電壓表測量電源電壓，
此時電流表的示數為I=UR1；
若斷開S2，L1和L2串聯，電壓表測量L1兩端的電壓，其示數小于電源電壓，所以電壓表示數變小；
此時電流表示數I′=UR1+R2，
因R1+R2>R1，所以，電流表示數變小。
故選：A。
閉合開關S1、S2，燈泡L2被短路，電路中只有L1工作，電壓表測量電源電壓，電流表測量電流；若斷開S2，L1和L2串聯，電壓表測量L1兩端的電壓，電流表測量電流。
開關的斷開和閉合可以改變電路的連接方式，解答本題要注意兩點：一個是當開關S2閉合時，燈泡L2被短路；另一個是當兩電阻串聯時，電壓表測的是電阻L1兩端的電壓，而不是電阻L2兩端的電壓。本題主要就是考查了學生對電路圖的分析能力。

16.【答案】D

【解析】
【分析】
本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，根據串聯電路的分壓特點求出滑片位于a端時電壓表的示數是關鍵。
【解答】
由電路圖可知，R1與R2串聯，電壓表測R2兩端的電壓。
當滑片P置于變阻器的中點時，電壓表示數為4V，
因串聯電路中總電壓等于各分電壓之和，
所以，R1兩端的電壓：
U1=U?U2=12V?4V=8V，
因串聯電路中各處的電流相等，
所以，電路中的電流：
I=U1R1=8V6Ω=43A，
則滑動變阻器R2消耗的電功率：
P2=U2I=4V×43A=163W；
當滑片P置于變阻器的a端時，接入電路中的電阻變大，電壓表的示數變大，
由電壓表示數變化了2V可知，此時電壓表的示數U2′=U2+2V=4V+2V=6V，
則R1兩端的電壓：
U1′=U?U2′=12V?6V=6V，
電路中的電流：
I′=U1′R1=6V6Ω=1A，
則滑動變阻器R2消耗的電功率：
P2′=U2′I=6V×1A=6W，
所以，滑動變阻器R2前后兩次消耗的電功率之比：
P2：P2′=163W：6W=8：9。
故選：D。??
17.【答案】凝固? 放

【解析】解：鐵水澆鑄得到鐵塊，是液態鐵水變成固態鐵塊的過程，是凝固現象，需要放熱。
故答案為：凝固；放。
在六種物態變化形式中，熔化、汽化、升華需要吸熱，凝固、液化、凝華需要放熱，弄清楚四幅圖中的物態變化再去判斷吸放熱情況。
此題主要考查的是學生對物態變化概念及其吸放熱情況的理解和掌握，弄明白四幅圖中的物態變化名稱是解決此題的關鍵。

18.【答案】44 900 W

【解析】解：
(1)“220V1100W”是指熱水壺的額定電壓為220V、額定功率為1100W，
由P=UI=U2R可得發熱板的電阻：
；
(2)3000R/(kW?h)的含義是：電路中的用電器每消耗1kW?h的電能，電能表轉盤轉3000R；
電能表轉盤轉過90R時，熱水壺消耗的電能：
W=903000=0.03kW?h=0.03×3.6×106J=1.08×105J；
t=2min=120s，
熱水壺的功率：
P=Wt=1.08×105J120s=900W。
故答案為：44；900W。
(1)知道電熱水壺的額定電壓、額定功率，利用P=UI=U2R求發熱板的電阻；
(2)3000R/(kW?h)的含義是：電路中的用電器每消耗1kW?h的電能，電能表轉盤轉3000R；據此求電能表轉盤轉過90R時，熱水壺消耗的電能，知道時間，利用公式P=Wt求熱水壺的電功率。
本題考查了電能表的讀數方法、消耗電能和電功率的計算，明確電能表相關參數的意義是關鍵。

19.【答案】串? 60

【解析】解：由題知，電源電壓大于燈泡的額定電壓，
所以，為使該燈泡正常發光，應串聯一個電阻分壓，
由串聯電路的電壓特點可得，
燈泡正常發光時串聯電阻R兩端電壓：UR=U?UL=12V?6V=6V，
因串聯電路中各處的電流相等，
所以，由P=UI可得，電路中的電流：
I=IL=PLUL=3W6V=0.5A，
由I=UR可得，串聯電阻的阻值：
R=URI=6V0.5A=12Ω；
該電阻通電20s所產生的熱量：
Q=I2Rt=(0.5A)2×12Ω×20s=60J。
故答案為：串；60。
燈泡正常發光時的電壓和額定電壓相等，根據串聯電路的電壓特點求出電阻兩端的電壓，根據串聯電路的電流特點和P=UI求出電路中的電流，利用歐姆定律求出串聯電阻的阻值，利用Q=I2Rt求出通電20s內整個電路電流所做的功。
本題考查了串聯電路的特點和歐姆定律、電功率公式、熱量公式的應用，關鍵是知道燈泡正常發光時的電壓和額定電壓相等。

20.【答案】熱傳遞? 做功

【解析】解：
(1)在鍋底加熱使水沸騰，這是通過熱傳遞的方式增加水的內能；
(2)球兩旁噴出水蒸氣使球體快速轉動，是水蒸氣的內能轉化為球體機械能的過程，與汽油機的做功沖程的能量轉化相同。
故答案為：熱傳遞；做功。
(1)做功和熱傳遞都可以改變物體的內能；
(2)內燃機的做功沖程把內能轉化為機械能。
本題考查了改變物體內能的方式及熱機做功沖程的能量轉化，屬于基礎題。

21.【答案】有? 電燈

【解析】解：閉合開關，電磁鐵中有電流通過，電磁鐵有磁性，吸引銜鐵，動觸點和下面的靜觸點接通，電燈和電源構成通路，電燈工作。
故答案為：有；電燈。
電磁鐵通電后有磁性。銜鐵被吸下，看看電源和哪個用電器構成通路。
電磁鐵在控制電路中，用電器在工作電路中，電磁繼電器是用控制電路來控制工作電路的。

22.【答案】V1? ?；增大

【解析】解：由電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓，電流表測電路中的電流。
將滑動變阻器的滑片P從a端向b端移動過程中，R1接入電路中的電阻變小，電路的總電阻變小，
由I=UR可知，電路中的電流變大，即電流表A的示數變大，
由U=IR可知，R2兩端的電壓變大，即電壓表V2的示數變大，
因串聯電路中總電壓等于各分電壓之和，
所以，R1兩端的電壓變小，即電壓表V1的示數變小，
綜上可知，示數減小的電表是V1；
電源電壓不變，電路中的電流變大，由P=UI可知，電路的總功率增大。
故答案為：V1；增大。
本題考查了電路的動態分析，涉及到串聯電路的特點和歐姆定律的應用，分清電路的連接方式和電表所測的電路元件是關鍵。

23.【答案】解：
①由題意可知，閉合開關S后小磁針沿順時針方向偏轉90°后靜止，則小磁針N極指向右端，S極指向左端，根據異名磁極相互吸引可知，通電螺線管的右端為N極、左端為S極。
②因為在磁體外部，磁感線總是從N極發出，回到S極，所以圖中磁感線的方向是指向左的。
③根據安培定則，伸出右手使大拇指指向螺線管的N極(即右端)，則四指彎曲所指的方向為電流的方向，所以電流從螺線管的左端流入，則電源的左端為正極，右端為負極，如圖所示。


【解析】①知道閉合開關S后小磁針沿順時針方向偏轉90°后靜止，根據磁極間的相互作用判斷出通電螺線管的磁極。
②根據通電螺線管的磁極判斷出磁感線的方向。在磁體外部，磁感線總是從N極發出，回到S極。
③根據右手定則判斷出電流的方向，確定電源的正負極。
本題考查了磁極間的相互作用規律，磁感線的特點以及利用手安培定則判斷螺線管極性或電流方向的重要方法，應能做到靈活應用；同時還要注意小磁針靜止時N極所指的方向為該點磁感線的方向。

24.【答案】

【解析】
【分析】
燈泡接法：火線進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關能切斷火線，接觸燈泡不會發生觸電事故。既能控制燈泡，又能更安全。
三孔插座的接法：上孔接地線；左孔接零線；右孔接火線。
掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。、
【解答】
解：燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套。
三孔插座的接法：上孔接地線；左孔接零線；右孔接火線。如下圖所示：
??
25.【答案】答：(1)家庭電路中電流過大的原因：①短路；②用電器的總功率過大(也稱為負載過大)；
(2)在通電時間t和導線電阻R不變情況下，根據焦耳定律Q=I2Rt可知，電流I越大，電流流過電線產生的熱量Q就越多，所以容易引起火災。

【解析】造成電路中電流過大的原因，一是電路短路，二是用電器總功率過大，據此進行解答。
本題主要考查家庭電路中電流過大的原因知識的應用，以及焦耳定律的靈活應用，難度不大。

26.【答案】(1)溫度計的玻璃泡碰到容器壁；(2)繼續吸熱，溫度保持不變；(3)停止加熱；(4)

【解析】解：(1)圖中錯誤是溫度計的玻璃泡接觸容器壁；
(2)根據實驗結果可以發現液體99℃開始沸騰，此時不斷吸熱，但溫度保持不變。
(3)水沸騰后，若撤去加熱源，則水不再吸收熱量，也就不能維持沸騰狀態，所以應停止加熱，觀察水是否能夠繼續沸騰；
(4)發現從開始加熱到沸騰的這段時間過長；故為了縮短實驗的時間，可以采取的措施是：減小水的質量；提高水的初溫；原來是10min開始沸騰，當減小水的質量和提高水的初溫后，不到5min就開始沸騰，如圖所示：

故答案為：(1)溫度計的玻璃泡碰到容器壁；(2)繼續吸熱，溫度保持不變；(3)停止加熱；(4)見上圖。
(1)溫度計的玻璃泡要全部浸入被測液體中，并且玻璃泡不能接觸容器底和容器壁；
(2)液體沸騰的特點：不斷吸熱，但溫度保持不變；
(3)為了說明水沸騰過程中需要吸熱，可以撤去酒精燈，觀察水能否繼續沸騰即可得出結論；
(4)液體從加熱到沸騰需要的時間的長短與很多因素有關：水量的多少、水溫的高低、火力的大小、是用酒精燈的外焰還是內焰加熱等等。
在做“觀察水沸騰”的實驗時，應能熟練裝配實驗的裝置，并能分析實驗條件對其結果的影響，同時要學會分析溫度隨時間變化的圖象。

27.【答案】易拉罐? 使液體受熱均勻? 加熱時間? A B A

【解析】解：(1)因金屬導熱性能好，故以從實驗效果考慮，本實驗選擇易拉罐作為盛放液體的容器較好，實驗中使用玻璃棒的目的是使液體受熱均勻。
(2)根據轉換法，兩種液體吸收熱量的多少可通過加熱時間比較。
(3)根據實驗數據繪制的溫度與時間的關系圖象如圖乙所示可知：質量相等的A和B兩種液體，在升高相同溫度時，A加熱時間長，故A吸收的熱量較多；
質量相等的A和B兩種液體，在吸收相同熱量時，即加熱時間相同，B升溫較高；
(4)因質量相等的A和B兩種液體，在升高相同溫度時，A吸熱多，A的吸熱能力，比熱容大，根據Q=cm△t，質量相同的AB液體降低相同的溫度，A放熱多效果好；故從A或B中選一種液體裝入暖手袋中作為供熱物質，則應選擇A。
故答案為：(1)易拉罐；使液體受熱均勻；(2)加熱時間；(3)A、B；(4)A。
(1)從金屬導熱性能好分析；實驗中使用玻璃棒的目的是使液體受熱均勻；
(2)我們使用相同的加熱器通過加熱時間的長短來比較吸熱多少，這種方法叫轉化法；
(3)根據圖乙分析回答；
(4)根據比較物質吸熱能力的方法(使相同質量的不同物質升高相同的溫度，比較吸收的熱量(即比較加熱時間)，吸收熱量多的吸熱能力強)確定哪種物質的吸熱能力強，根據Q=cm△t分析。
本題比較不同物質的吸熱能力，考查器材的選擇、注意事項、控制變量法、轉換法的應用和比較吸熱能力的方法，為熱學中的重要實驗。

28.【答案】0.22A電壓? 2 V 在電壓一定時，導體中的電流跟導體的電阻成反比? 不能? 電路中的電流小于電流表的分度值

【解析】解：(1)電流表使用的0～0.6A量程，每一個大格代表0.2A，每一個小格代表0.02A，電流為0.2A。
電壓表使用的0～3V量程，每一個大格代表1V，每一個小格代表0.1V，電壓為2V。
(2)探究電流與電阻的關系時，控制定值電阻兩端的電壓2V不變，電源電壓4.5V不變，根據串聯電路電壓特點知，滑動變阻器兩端電壓保持2.5V不變，根據串聯電路中導體兩端的電壓之比等于電阻之比，所以當，阻值由10Ω換為20Ω，滑動變阻器的電阻要變大，所以滑動變阻器向A端移動。此過程中手移動滑動變阻器的滑片，眼睛觀察電壓表的示數到2V為止。
(3)由圖像數據知，定值電阻的阻值和定值電阻的電流乘積：IR=0.4A×5Ω=0.2A×10Ω=0.1A×20Ω=2V，
所以得到的實驗結論：在電壓一定時，導體中的電流跟導體的電阻成反比。
(4)如果實驗提供200Ω電阻，電阻兩端的電壓是2V，則通過電阻的電流I′=U′R′=2V200Ω=0.01A，
電路中的電流值小于電流表的分度值，電流表不能準確測量電路中的電流，不能進行實驗。
故答案為：(1)0.2；2；(2)A；電壓；2V；(3)在電壓一定時，導體中的電流跟導體的電阻成反比；(4)不能；電路中的電流小于電流表的分度值。
(1)電壓表和電流表的讀數：確定使用的量程，確定每一個大格和每一個小格各代表多少，然后進行讀數。
(2)探究電流與電阻的關系時，控制定值電阻兩端的電壓不變，電源電壓不變，滑動變阻器兩端電壓不變，則定值電阻和滑動變阻器接入電路的阻值之比不變，根據這個特點進行判斷。
探究電流與電阻的關系時，當更換電阻后，手移動滑動變阻器的滑片，眼睛要觀察電壓表的示數。
(3)根據圖像，在導體的電阻和導體中的電流乘積一定時，兩者是成反比的關系。
(4)更換較大的電阻時，電路中電流過大，電流過小，看看電流表能否能準確測量電流值。
本題利用控制變量法探究導體中的電流跟導體電阻的關系，學會實驗方法、學會根據實驗數據總結實驗規律等。

29.【答案】(1)；(2)滑動變阻器斷路；(3)小于；A；0.65；(4)因燈的電阻隨溫度的變化而變化；(5)研究電流與電壓的關系

【解析】
【分析】
本題測量小燈泡的額定功率，考查電路連接、故障分析、操作過程、影響電阻大小的因素和控制變量法。
(1)燈的額定電壓2.5V，電阻約為10Ω，由歐姆定律求出燈的電流確定電流表選用小量程與燈串聯，變阻器按一上一下接入電路中；
(2)把電壓表分別接在某兩點間，若電壓表有示數，則電壓表所在的電路為通路，若無示數，則電壓表所在的電流為斷路；
(3)燈的功率由實際電壓決定；
燈在額定電壓下正常發光，比較電壓表示數與額定電壓的大小，根據串聯電路電壓的規律及分壓原理確定滑片移動的方向；
根據電流表選用小量程確定分度值讀數，根據P=UI求出小燈泡的額定功率；
(4)根據P=U2R，在電阻不變時，電功率與電壓的平方成正比，根據燈的電阻隨溫度的變化而變化分析；
(5)研究電流與電壓關系時要控制電阻不變時，通過移動變阻器的滑片可多次測量，據此分析。
【解答】
(1)燈的額定電壓2.5V，電阻約為10Ω，由歐姆定律，燈的電流約為：
I=ULR=2.5V10Ω=0.25A，故電流表選用小量程與燈串聯，變阻器按一上一下接入電路中，如下所示：

(2)把電壓表分別接在A、E之間電壓表有示數，則A?電源-開關-電壓表組成的電路是連通的，同理，接在A、F之間，電壓表均有示數；A?電源-開關-燈-電壓表組成的電路為通路；而連接在C、F之間，電壓表無示數，則可確定滑動變阻器斷路；
(3)排除故障后，小寧看到電壓表示數為2V，小于燈的額定電壓，此時小燈泡的功率小于燈的額定功率，
燈在額定電壓下正常發光，根據串聯電路電壓的規律，應減小變阻器的電壓，由分壓原理，應減小變阻器連入電路中的電阻大小，故滑片向B移動，直到電壓表示數為額定電壓；
當燈正常發光時，電流表示數如圖乙所示，電流表選用小量程，分度值為0.02A，電流為0.26A，則小燈泡的額定功率：
P=UI=2.5V×0.26A=0.65W；
(4)根據P=U2R，在電阻不變時，電功率與電壓的平方成正比，測出小燈泡額定功率后，該同學又把燈泡兩端的電壓調為額定電壓的0.6倍，通過燈的電流也變小了，根據P=UI燈的功率變小，燈的溫度降低，燈絲的電阻變小，故發現測得的實際功率并不等于其額定功率的0.36倍；
(5)把上面電路中的小燈泡換成定值電阻，通過移動變阻器的滑片可多次測量，用這一電路還可以完成的實驗有研究電流與電壓的關系。
?故答案為：(1)；(2)滑動變阻器斷路；(3)小于；A；0.65；(4)因燈的電阻隨溫度的變化而變化；(5)研究電流與電壓的關系。??
30.【答案】將開關接a，調節電阻箱的阻值到適當?shù)奈恢茫浵码娏鞅淼氖緮?shù)I和電阻箱的阻值RA；? 將開關接b，調節電阻箱，直到電流表示數為I，記下電阻箱R的阻值RB；? 根據等效替代法，則有：RA=R2+RB，故R2=RA?RB。

【解析】解：(1)將開關接a，調節電阻箱的阻值到適當?shù)奈恢?，記下電流表的示?shù)I和電阻箱的阻值RA；
(2)將開關接b，調節電阻箱，直到電流表示數為I，記下電阻箱R的阻值RB；
(3)根據等效替代法，則RA=R2+RB，故R2=RA?RB。
故答案為：見解析。
根據等效替代法分析解答。
本題主要考查測量電阻的特殊方法等知識，解題有一定的難度。

31.【答案】解：由電路圖可知，兩電阻串聯，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓。
(1)因串聯電路中總電壓等于各分電壓之和，
所以，電源的電壓為：U=U1+U2=1V+2V=3V；
(2)通過R1的電流：I1=U1R1=1V2Ω=0.5A；
因串聯電路中各處的電流相等，則I2=I1=0.5A；
根據I=UR可得電阻R2的阻值：R2=U2I2=2V0.5A=4Ω；
(3)R2在1min內產生的熱量Q2=I22R2t=(0.5A)2×4Ω×60s=60J。
答：(1)電源兩端的電壓為3V；
(2)通過R1的電流為0.5A，R2的阻值為4Ω；
(3)R2在1min內產生的熱量為60J。

【解析】由電路圖可知，兩電阻串聯，電壓表V1測R1兩端的電壓，電壓表V2測R2兩端的電壓。
(1)根據串聯電路的電壓特點求出電源電壓；
(2)根據歐姆定律求出通過R1的電流，根據串聯電路電流的規律和歐姆定律求出電阻R2的阻值；
(3)根據Q=I2Rt求出R2產生的熱量。
本題考查串聯電路的規律、歐姆定律和焦耳定律的運用，關鍵是電路的分析。

32.【答案】解：
(1)水吸收的熱量：
；
(2)電熱水壺正常工作240s消耗的電能：
W=Pt=2000W×240s=4.8×105J；
電熱水壺燒水的效率：
η=QW×100%=3.36×105J4.8×105J=70%。
答：(1)水吸收的熱量為3.36×105J；
(2)電熱水壺燒水的效率為70%。

【解析】(1)由公式Q=cm△t計算水吸收的熱量；
(2)根據W=Pt可以求電熱水壺正常工作240s消耗的電能，再利用公式η=QW×100%計算電熱水壺燒水的效率。
本題是一道電學與熱學的綜合應用題，理解效率公式是解題的關鍵之一。

33.【答案】解：由電路圖可知，氣敏電阻R1與變阻器R2串聯，電壓表測R1兩端的電壓，電流表測電路中的電流。
(1)使用前通過調零旋鈕(即滑動變阻器R2的滑片)對測試儀進行調零，此時電壓表示數為U1=5V，
由圖乙可知，氣體中酒精含量為0mg/100mL時，氣敏電阻的阻值R1=50Ω，
則通過R1的電流：I1=U1R1=5V50Ω=0.1A；
(2)當電壓表示數為U1=5V時，
因串聯電路中各處的電流相等，
所以，電路中的總電阻：R=UI=UI1=6V0.1A=60Ω，
因串聯電路中總電阻等于各分電阻之和，
所以，R2接入電路中的阻值：R2=R?R1=60Ω?50Ω=10Ω；
(3)電流表示數I1′=0.2A時，電路中的總電阻：
R′=UI1′=6V0.2A=30Ω，
此時熱敏電阻的阻值：R1′=R′?R2=30Ω?10Ω=20Ω，
因20Ω位于10Ω到50Ω之間，
所以，由圖乙可知，駕駛員呼出氣體中酒精的含量大于0且小于80mg/100mL，屬于酒駕。
答：(1)當電壓表示數為U1=5V時，通過R1的電流為0.1A；
(2)當電壓表示數為U1=5V時，R2接入電路中的阻值為?10Ω；
(3)此駕駛員為酒駕。

【解析】由電路圖可知，氣敏電阻R1與變阻器R2串聯，電壓表測R1兩端的電壓，電流表測電路中的電流。
(1)使用前通過調零旋鈕(即滑動變阻器R2的滑片)對測試儀進行調零，此時電壓表示數為U1=5V，根據圖乙讀出氣體中酒精含量為0mg/100mL時氣敏電阻的阻值，根據歐姆定律求出通過R1的電流；
(2)當電壓表示數為U1=5V時，根據串聯電路的電流特點和歐姆定律求出電路中的總電阻，利用電阻的串聯求出R2接入電路中的阻值；
(3)電流表示數I1′=0.2A時，根據歐姆定律求出電路中的總電阻，利用電阻的串聯求出此時熱敏電阻的阻值，根據圖象分析屬于酒駕還是醉駕。
本題考查了串聯電路的特點和歐姆定律的應用，從圖象中獲取有用的信息是關鍵。
