2020-2021學年福建省寧德市九年級（上）期末物理試卷

這是一份2020-2021學年福建省寧德市九年級（上）期末物理試卷，共31頁。
?

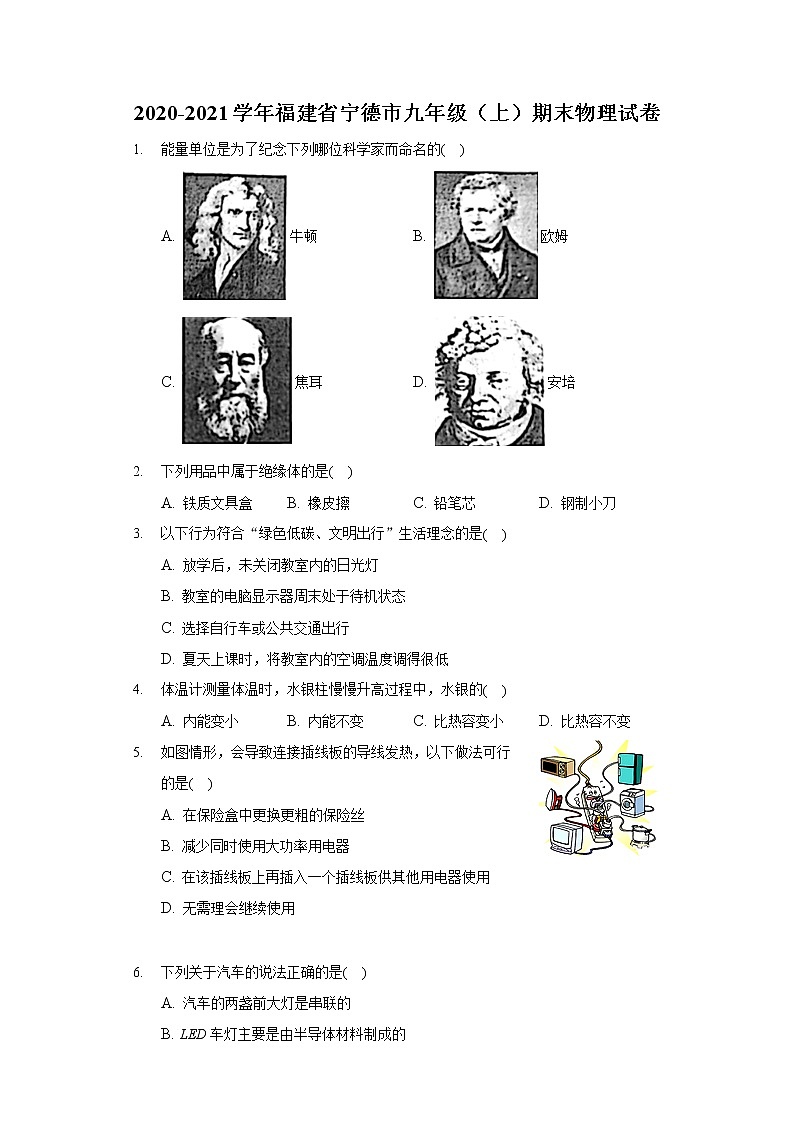

2020-2021學年福建省寧德市九年級（上）期末物理試卷
1. 能量單位是為了紀念下列哪位科學家而命名的(?)
A. 牛頓 B. 歐姆
C. 焦耳 D. 安培
2. 下列用品中屬于絕緣體的是(?)
A. 鐵質文具盒 B. 橡皮擦 C. 鉛筆芯 D. 鋼制小刀
3. 以下行為符合“綠色低碳、文明出行”生活理念的是(?)
A. 放學后，未關閉教室內的日光燈
B. 教室的電腦顯示器周末處于待機狀態
C. 選擇自行車或公共交通出行
D. 夏天上課時，將教室內的空調溫度調得很低
4. 體溫計測量體溫時，水銀柱慢慢升高過程中，水銀的(?)
A. 內能變小 B. 內能不變 C. 比熱容變小 D. 比熱容不變
5. 如圖情形，會導致連接插線板的導線發熱，以下做法可行的是(?)
A. 在保險盒中更換更粗的保險絲
B. 減少同時使用大功率用電器
C. 在該插線板上再插入一個插線板供其他用電器使用
D. 無需理會繼續使用

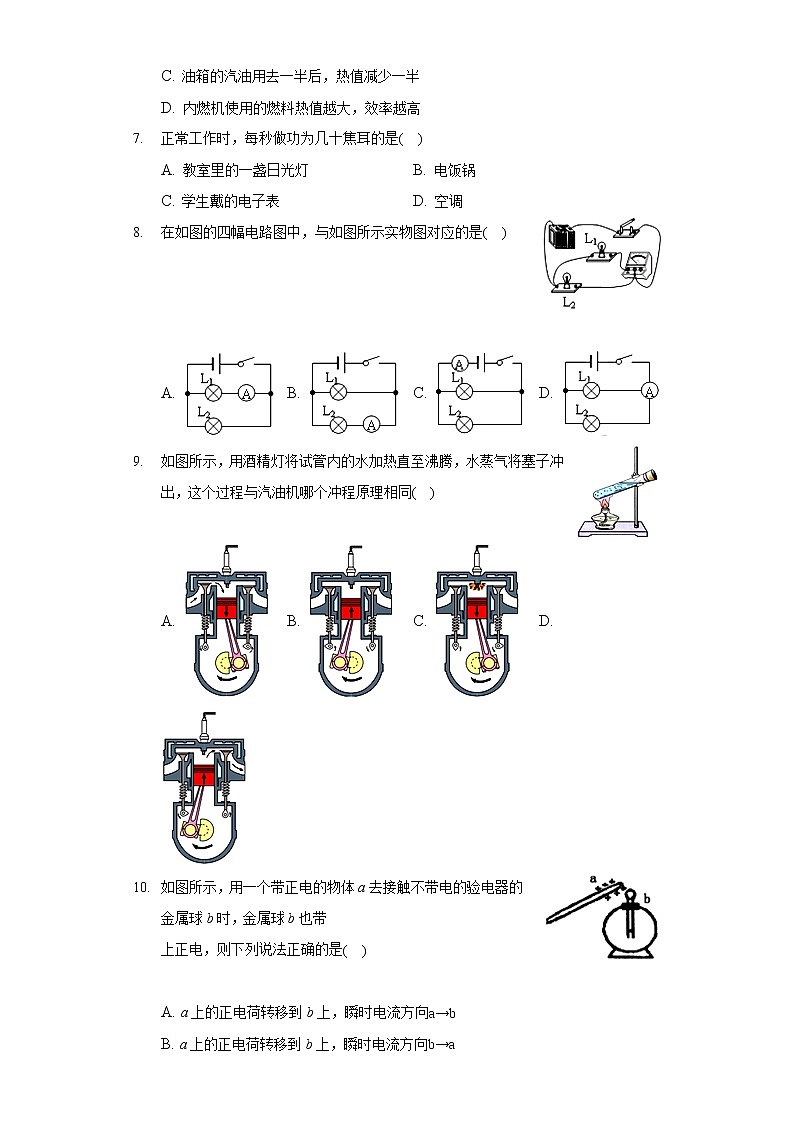

6. 下列關于汽車的說法正確的是(?)
A. 汽車的兩盞前大燈是串聯的
B. LED車燈主要是由半導體材料制成的
C. 油箱的汽油用去一半后，熱值減少一半
D. 內燃機使用的燃料熱值越大，效率越高
7. 正常工作時，每秒做功為幾十焦耳的是(?)
A. 教室里的一盞日光燈 B. 電飯鍋
C. 學生戴的電子表 D. 空調
8. 在如圖的四幅電路圖中，與如圖所示實物圖對應的是(?)



A. B. C. D.
9. 如圖所示，用酒精燈將試管內的水加熱直至沸騰，水蒸氣將塞子沖出，這個過程與汽油機哪個沖程原理相同(?)

A. B. C. D.
10. 如圖所示，用一個帶正電的物體a去接觸不帶電的驗電器的金屬球b時，金屬球b也帶
上正電，則下列說法正確的是(?)

A. a上的正電荷轉移到b上，瞬時電流方向a→b
B. a上的正電荷轉移到b上，瞬時電流方向b→a
C. b上的一些電子轉移到a上，瞬時電流方向b→a
D. b上的一些電子轉移到a上，瞬時電流方向a→b

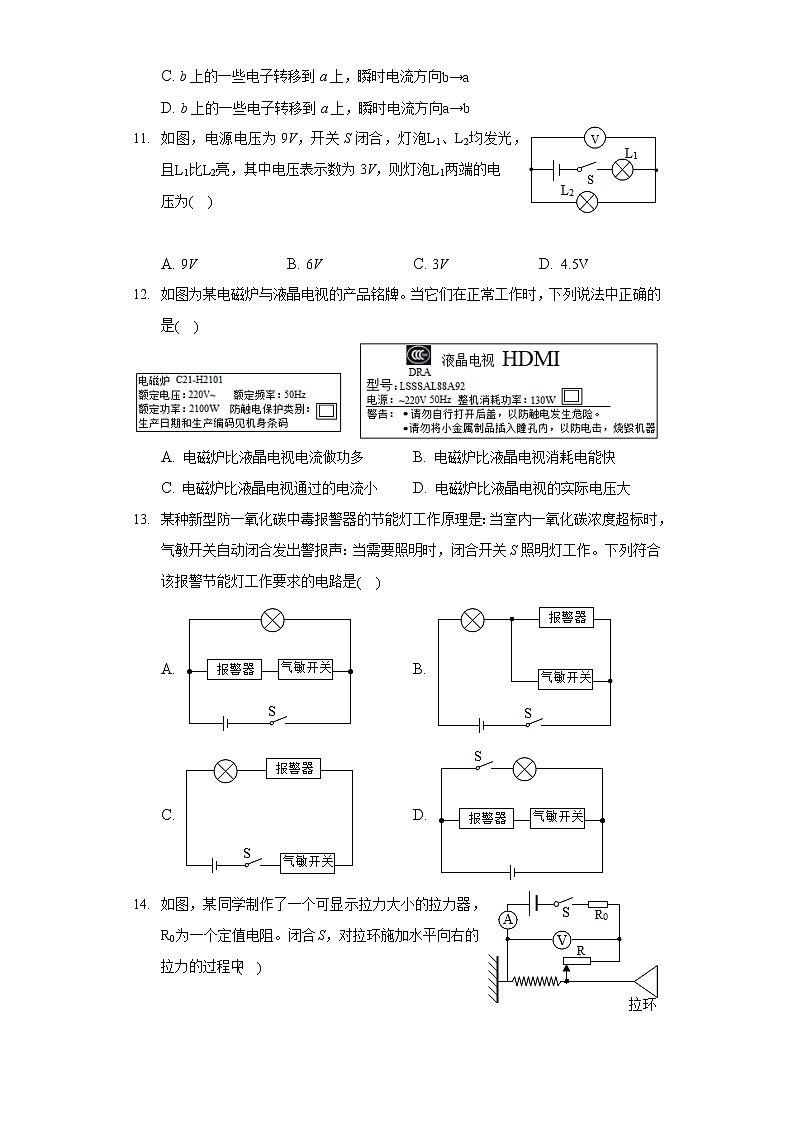

11. 如圖，電源電壓為9V，開關S閉合，燈泡L1、L2均發光，且L1比L2亮，其中電壓表示數為3V，則燈泡L1兩端的電壓為(?)

A. 9V B. 6V C. 3V D. 4.5V
12. 如圖為某電磁爐與液晶電視的產品銘牌。當它們?cè)谡９ぷ鲿r(shí)，下列說法中正確的是(?)
A. 電磁爐比液晶電視電流做功多 B. 電磁爐比液晶電視消耗電能快
C. 電磁爐比液晶電視通過的電流小 D. 電磁爐比液晶電視的實際電壓大
13. 某種新型防一氧化碳中毒報警器的節能燈工作原理是：當室內一氧化碳濃度超標時，氣敏開關自動閉合發出警報聲：當需要照明時，閉合開關S照明燈工作。下列符合該報警節能燈工作要求的電路是(?)
A. B.
C. D.
14. 如圖，某同學制作了一個可顯示拉力大小的拉力器，R0為一個定值電阻。閉合S，對拉環施加水平向右的拉力的過程中(?)

A. 電壓表的示數減小，電流表的示數增大
B. 電壓表的示數減小，電流表的示數減小
C. 電壓表的示數增大，電流表的示數不變
D. 電壓表的示數增大，電流表的示數減小
15. 標有“6V 6W”的燈泡L1和“6V 3W”的L2，I?U特性曲線如圖甲所示，現將兩燈按圖乙所示接入電源電壓為8V的電路中(?)
A. 電流表的示數1A B. 電壓表的示數為6V
C. 此時燈L1的電阻為6Ω D. 電路消耗的總功率是9W
16. 如圖所示，電源電壓不變，閉合開關S1，電流表示數為0.7A，再閉合S2，電流表示數變化了0.3A，則同時閉合S1、S2后，相同時間內R1、R2消耗的電能之比是(?)
A. 3：4 B. 4：3 C. 3：7 D. 7：3
17. 75%的酒精可以有效地滅活新型冠狀病毒，噴灑酒精對家庭局部進行消毒時，滿屋子都可以聞到酒精氣味，這是由于______造成的。另外，新型冠狀病毒對熱敏感，在56℃的環境中30分鐘就可以被滅活，所以我們對于日常生活中使用的毛巾、餐具之類的物品要進行高溫消毒，這是利用______的方式改變了物體的內能。
18. 如圖是某汽車汽油的能量流向圖，圖中“？”中的能量E2可能是______ ，該汽車熱機的效率η=______ (用圖中的字用表示)。

19. 陽光明媚的周末，曉東的爸爸開著電動汽車帶著曉東到海邊游玩，電動車正常行駛時，蓄電池相當于______ ；當電量不足時，給電動汽車充電時，蓄電池相當于______ (均選填“用電器”或“電源”)。
20. 如圖為某小區的公共充電插座，采取掃碼付費自動充電，這些插座之間都是______ (填“串聯”或“并聯”)的。假設某充電器輸出電流為2.5A，給蓄電池容量為20A?h的電動車充滿電，大約需要______ h。

21. 汽油機是把內能轉化為______ 的動力設備；完全燃燒10kg汽油可以放出______ J的熱量(汽油的熱值為4.6×107J/kg)。
22. 小明用電能表和秒表測電熱水壺的實際電功率。只讓規格為“220V 1000W”的電熱水壺單獨工作，測得在200s內電能表的轉盤恰好轉81圈。此時該電熱水壺的實際功率為______ W，兩端的實際電壓為______ V。



23. 如圖，將電冰箱的三根導線與插頭的三根導線正確連接









24. 現在很多插排增加了USB接口，通過拆解發現，插排內置的USB供電模塊，通過兩根線和家庭電路相連，請?jiān)趫D中用筆畫線代替導線將圖補充完整。








25. 隨著人們生活水平的提高，越來越多的家庭采用“水地暖”進行取暖。其原理是在地面下埋置如圖所示管道，以溫度不高于60℃的熱水為熱媒，在管道內循環流動，加熱整個地板，以提供室內供熱?！八嘏睘槭裁匆运疄槊浇閬?lái)供熱？

26. 根據如圖所示的實驗現象，填寫空格。

(1)甲圖：抽去玻璃板，兩瓶氣體顏色逐漸變得均勻，說明分子在不停地______ 。
(2)乙圖：用力向上拉動玻璃板，彈簧測力計示數變大，說明分子間存在______ 。
(3)丙圖：頭發隨氣球飄起，是由于摩擦后的氣球帶了______ 。
(4)丁圖：右端夾子左移，燈泡變亮，說明導體的電阻大小與______ 有關。
27. 利用如圖甲所示的實驗裝置探究“沙子和水的溫度變化與吸熱的關系”。操作如下：

(1)組裝器材時，安裝順序應是______ 。
A.酒精燈、鐵圈、橫桿B.橫桿、鐵圈、酒精燈
(2)實驗時，兩燒杯中分別裝入初溫相同且______ 相等的沙子和水。
(3)用相同的酒精燈外焰加熱，并用玻璃棒不斷攪拌，根據實驗數據繪制出溫度與時間的關系圖像，如圖乙所示，分析圖像可知，對于質量相等的沙子和水，升溫較快的是______ ；由此可見，______ 的比熱容較大。
28. 探究“電流通過導體時產生的熱量與什么因素有關”的實驗如圖所示：(1)兩透明容器中密封著等質量的空氣，兩U形管中注入體積______ 的同種液體。
(2)在圖甲中，通過兩電熱絲的電流______ (選填“相等”或“不相等”)，該實驗是探究電流通過導體產生的熱量與導體的______ 的關系。
(3)______ (選填“甲”或“乙”)圖裝置的實驗結論能解釋“電爐絲熱得發紅，而與它相連的導線卻幾乎不發熱”。
(4)小寧先調試好圖乙裝置，并連接好電路。閉合開關，發現兩U形管液面均出現高度差，且高度差始終相等。出現該現象的電路故障可能是______ 。
A.右瓶上方5Ω電阻斷路B.右瓶?jī)?nèi)5Ω電阻斷路
C.導線BC間發生斷路D.左瓶?jī)?nèi)5Ω電阻短路

29. 如圖是小明探究串聯電路電壓特點的實驗電路圖。
實驗小組
L1兩端電壓/V
L2兩端電壓/V
電源兩端電壓/V
1
1.4
1.1
2.5
2
1.2
2.4
3.5
3
1.1
1.7
2.8
4
1.8
1.2
3.0
(1)小明為了使探究得出的結論具有普遍意義，L1、L2應該選擇規格______ (選填“相同”或“不相同”)的小燈泡。
(2)小明根據上圖連接電路，他剛將最后一根導線接好，馬上看到L2亮了，他在實驗操作中不當之處是：______ 。但同時小明發現L1不亮，原因可能是______ 。(此空格從以下四個選項中選擇答案)
A.通過燈泡L1的電流比L2中的電流小B.L1的燈絲斷了
C.L1燈座處短路了D.L1靠近電源負極
(3)測出L1兩端的電壓后，小聰認為測L2的電壓，只需將與A點相連的導線改接到C點即可。小聰?shù)霓k法是否正確？答：______ 。
(4)上表為四個小組的數據，分析數據得出以下結論：在串聯電路中，電源兩端的電壓等于______ 。
30. 用圖甲電路探究“電流跟電阻的關系”，電源電壓保持3V不變，滑動變阻器的規格參數為“50Ω2A”，

(1)請用筆代替導線將圖中實物連接完整。
(2)調節電阻箱阻值為5Ω，閉合開關，移動滑片P，使電壓表的示數如圖乙所示，電壓表的示數為______ V。
(3)再將電阻箱阻價調成10Ω。為保持電壓表示數不變，滑片P應向______ (選填“A”或“B”)端移動。
(4)為使電壓始終為上述固定值，電阻箱的最大阻值不能超過______ Ω。
31. 小寧在“測小燈泡的電功率”的實驗中，所選小燈泡額定電壓為2.5V。

(1)連接電路時，應斷開開關，并使滑動變阻器滑片P位于______ (選填“A”或“B”)端。
(2)閉合開關。移動滑動變阻器的滑片P，當電壓表的示數為2.5V時，電流表示數如圖乙所示，大小為______ A，此時小燈泡的電功率為______ W：他根據實驗數據繪制出的I?U圖線是一條曲線，原因是______ 。
(3)測完電功率，老師要求同學們測量阻值約為200Ω的待測電阻Rx，提供的器材有①干電池兩節；②電流表(0～0.6A,0～3A)；③電壓表(0～3V,0～15V)；④滑動變阻器R1“10Ω1A”；⑤電阻箱R2(0～999Ω5A,符號)；⑥開關和導線若干，同時要求電表的指針偏轉超過所選量程的13，根據以上要求，同學們?cè)O(shè)計了以下三種方案：
方案一：
閉合開關，調節滑動變阻器到適當位置，所測的電壓表的示數為U1；電流表示數為I1。
方案二：
調節電阻箱R2到適當?shù)淖柚礡0，閉合開關S1時，電流表示數為I1；閉合開關S1、S2時，電流表的示數為I2。
方案三：
調節電阻箱R2到適當?shù)淖柚礡0，閉合開關S1，開關S2接1時電壓表的示數為U1；開關S2接2時電壓表的示數為U2。
以上方案符合實驗要求的是方案______ ，根據此方案得出待測電阻的表達式Rx=______ (根據方案中所測的物理量表示)。
32. 如圖所示電路中，電源電壓保持不變，電阻R1=20Ω，閉合開關S，電流表A1、A的示數分別為0.3A和0.5A，求：
(1)電源電壓是多少？
(2)R2的阻值是多少？








33. 在一標準大氣壓下，用功率為700W的電熱器將質量400g、初溫為?10℃的冰進行加熱。直至全部熔化為0℃的水，用時212s，不計熱量損失，求：
(1)冰從?10℃加熱到0℃(冰未熔化)，所吸收的熱量；[冰的比熱容
(2)整個加熱過程中電熱器消耗的電能；
(3)一定氣壓下，某晶體熔化成同溫度液體時所吸收的熱量與其質量之比叫該晶體的熔化熱，用字母λ表示，根據題中數據計算一標準大氣壓下冰的熔化熱λ。







34. 某物理興趣小組設計了一個監測環境溫度的電路，其電路原理圖如圖甲所示，電源電壓為18V恒定不變，定值電阻R0標有“12V 6W”，電流表量程為0～0.6A。電壓表量程為0～15V。Rt是熱敏電阻，其阻值隨環境溫度變化的關系如圖乙所示。求：

(1)定值電阻R0的阻值是多少？
(2)當環境溫度為20℃時，電路消耗的功率是多少？
(3)在電路安全工作的前提下，該電路能測量的環境溫度范圍是多少？







答案和解析
1.【答案】C

【解析】解：在物理學中，
A、牛頓是力的基本單位。故A不符合題意；
B、歐姆是電阻的基本單位。故B不符合題意；
C、焦耳是功和各種能量的基本單位。故C符合題意；
D、安培是電流的基本單位。故D不符合題意。
故選：C。
根據對常見物理量及其單位的掌握作答。
此題考查的是我們對常見物理量及其單位的掌握情況，屬于識記性知識的考查，比較簡單，容易解答。

2.【答案】B

【解析】解：
ACD、鐵制文具盒、鉛筆芯、鋼制小刀都容易導電，屬于導體；
B、橡皮擦不容易導電，屬于絕緣體。
故選：B。
容易導電的物體叫導體，不容易導電的物體叫絕緣體，導電性能介于導體與絕緣體之間的叫半導體。
本題考查了導體和絕緣體的概念。對于常見的導體和絕緣體可以聯系它們?cè)谌粘Ｉ詈凸I(yè)生產中的應用來記憶，不要死記硬背。如塑料、橡膠、陶瓷等常用來制作用電器的外殼，以防止觸電，它們都是絕緣體；而電線芯用金屬來做，因?yàn)榻饘偃菀讓?dǎo)電，是導體。

3.【答案】C

【解析】解：A、放學后，未關閉教室內的日光燈，會浪費電能，故A不符合題意；
B、教室的電腦顯示器周末處于待機狀態，也會消耗電能，這樣會浪費電能，故B不符合題意；
C、選擇自行車或公共交通出行，能減少?gòu)U氣的排放，故C符合題意；
D、夏天上課時，將教室內的空調溫度調得很低，消耗的電能多，故D不符合題意。
故選：C。
“綠色低碳、文明出行”指的是工作時所耗用的能量要盡量減少，特別是減少二氧化碳的排放量，減緩生態惡化；可以從節電、節能等環節來改變生產細節，據此進行分析解答即可。
本題主要考查了節能措施，一定要養成節能的好習慣。

4.【答案】D

【解析】解：AB、內能的大小與物體的質量和溫度有關，在質量一定時，溫度越高，其內能越大，所以體溫計測量體溫時，水銀柱慢慢升高過程中，水銀的溫度升高，內能增加，故AB錯誤；
CD、比熱容是物質的一種特性，只與物質的種類和狀態有關，與吸放熱的多少、質量、體積、溫度的大小都沒有關系，所以水銀的溫度升高，比熱容不變，故D正確。
故選：D。
(1)任何物體在任何溫度下都具有內能，內能與物體的質量、溫度、狀態等因素有關；
(2)比熱容是物質本身的一種特性，其大小是由物質決定的，與是否吸熱、放熱、溫度、質量等因素?zé)o關。
本題考查了影響內能的因素以及比熱容的定義，屬于基本的物理知識，平時要注意掌握和積累。

5.【答案】B

【解析】解：A、在保險盒中更換更粗的保險絲，不能從根本上解決問題，應避免在同一插座上使用多個大功率的用電器，故A錯誤；
B、在同一插座上可以同時使用幾個大功率的用電器，會使用電器的總功率過大，導致電流過大燒壞插座，故應減少同時使用大功率用電器，故B正確；
C、在該插座上再插入一個插座供其它用電器使用，會使得此插座的電流更大，更易燒毀插座，故C錯誤；
D、不理會繼續使用，可能會燒毀電路，發生火災，故D錯誤。
故選：B。
導致連接插座的導線發熱的原因是電流過大，電流過大的原因：發生短路或用電器的總功率過大，采取正確的方法，避免火災的發生。
本題考查電路中電流過大的原因，是一道基礎題。

6.【答案】B

【解析】解：
A、汽車的兩盞前大燈可以單獨工作，所以它們是并聯的，故A錯誤；
B、LED燈中的發光二極管主要是由半導體材料制成的，故B正確；
C、汽油用去一半后，剩下汽油的體積和質量變小，但熱值是燃料的特性，不隨質量、體積的變化而變化，故C錯誤；
D、熱機效率是指用來做有用功的能量和燃料完全燃燒放出熱量的比值，與燃料熱值的大小無關，故D錯誤。
故選：B。
(1)并聯電路中電流有多條通路，各支路上的用電器工作時互不影響，支路開關只控制本條支路，干路上的開關可控制整個電路；
(2)二極管是由半導體做成的器件，它具有單向?qū)щ娦裕?br /> (3)熱值都是燃料的特性，不隨質量的變化而變化；
(4)用來做有用功的能量和燃料完全燃燒放出熱量的比值叫熱機效率。
本題考查了對串并聯的特點、半導體、物質的特性、熱機效率的理解，涉及的知識點較多，屬于中檔題。

7.【答案】A

【解析】解：根據P=Wt可知，每秒鐘電流做功幾十焦是指該用電器的電功率約為幾十瓦；
電飯鍋和空調器的功率大約為1000W，日光燈的功率大約為40W，學生戴的電子表的功率很小，大約為幾瓦；故A正確。
故選：A。
根據電飯鍋、日光燈、燈泡、空調器的功率分析計算。
本題考查了常見電器的功率的大小及功率的意義。日光燈的功率為40W，表示1秒鐘要做40J的功。

8.【答案】A

【解析】解：電流從電源正極出發后，分兩條路徑，一條經過燈泡L1、電流表、開關回到負極；另一條經過燈泡L2，然后兩條路徑匯合在一起，再經過開關回到負極，即電流表測量的是L1的電流，分析四個選項可知，A是正確的．
故選A.
根據電流流向法先判斷出兩個燈泡的連接方式，再看電流表的位置后，即可得出哪個圖是正確的．
本題考查根據實物圖畫電路圖，關鍵是明白電路中各個用電器的連接情況，根據實物圖畫電路圖是整個初中物理的難點，也是中考的必考內容．

9.【答案】C

【解析】解：
用酒精燈加熱試管中的水，當水沸騰一段時間以后，塞子被試管內水蒸氣推出，該過程中水蒸氣的內能轉化為塞子的機械能。
A、圖中，汽油機進氣門打開，排氣門關閉，活塞向下運動，是吸氣沖程，此沖程沒有能量轉化，故A不符合題意。
B、圖中，汽油機兩氣門都關閉，活塞向上運動，壓縮氣缸內氣體，是壓縮沖程，此沖程中機械能轉化為內能，故B不符合題意。
C、圖中，汽油機兩氣門都關閉，火花塞點火，活塞向下運動，是做功沖程，此沖程中燃?xì)獾膬?nèi)能轉化為機械能，故C符合題意。
D、圖中，汽油機進氣門關閉，排氣門打開，活塞向上運動，是排氣沖程，此沖程沒有能量轉化，故D不符合題意。
故選：C。
(1)做功可以改變物體的內能，對物體做功，物體的內能會增加，物體對外做功，其內能會減小。
(2)內燃機的一個工作循環由吸氣、壓縮、做功和排氣四個沖程組成；由進氣門和排氣門的關閉和打開情況、活塞的上行和下行情況來判斷是哪個沖程；
四個沖程中壓縮沖程是機械能轉化為內能，做功沖程是內能轉化為機械能，排氣和吸氣沖程沒有能的轉化。
本題考查了做功改變物體的內能和內燃機四個沖程能量的轉化，屬于綜合性題目。

10.【答案】D

【解析】解：
用一個帶正電的物體a去接觸不帶電的驗電器的金屬球b時，金屬球b上的一部分電子會轉移到a上，電子帶負電，因?yàn)殡娏鞣较蚺c負電荷定向移動的方向相反，所以瞬時電流方向a→b，故D正確。
故選：D。
接觸帶電也是電子發生了轉移；物理學中規定正電荷的定向移動方向是電流的方向，負電荷的定向移動方向與電流的方向相反。
明確形成電流的條件和電流方向的規定，理解接觸帶電是解答此題的關鍵。

11.【答案】B

【解析】解：由電路圖可知，兩燈泡串聯，電壓表測L2兩端的電壓，則燈泡L2兩端的電壓是3V；
根據串聯電路兩端電壓等于各部分電壓之和，可得，燈泡L1兩端的電壓：U1=U?U2=9V?3V=6V。
故選：B。
由電路圖可知，兩燈泡串聯，電壓表測L2兩端的電壓，根據串聯電路的電壓的特點即可求出燈泡L1兩端的電壓。分析兩電壓表所測的電路得出結論。
本題考查了串聯電路電壓的特點，關鍵是電壓表所測電路元件的判斷。

12.【答案】B

【解析】解：由圖可知，電磁爐正常工作時的功率2100W，液晶電視正常工作時的功率為130W，兩者正常工作時的電壓均為220V。
A.由P=Wt的變形式W=Pt可知，用電器工作時間未知，不能得出電磁爐比液晶電視電流做功多，故A錯誤；
B.電磁爐的功率比液晶電視的功率大，則電流通過電磁爐比液晶電視做功快、消耗電能快，故B正確；
C.由P=UI的變形式I=PU可知，工作電壓相同，通過電磁爐的電流比液晶電視大，故C錯誤；
D.電磁爐和液晶電視的額定電壓相等，正常工作時的實際電壓相等，故D錯誤。
故選：B。
用電器正常工作時的功率和額定功率相等，其電壓和額定電壓相等。
(1)由W=Pt可知，用電器消耗的電能與電功率和通電時間有關；
(2)電功率是表示電流做功快慢的物理量；
(3)根據P=UI比較兩用電器正常工作時的電流關系；
(4)額定電壓下用電器正常工作。
本題考查了學生對電功公式和電功率概念、電功率公式以及額定電壓和額定功率的理念與掌握，是一道基礎題目。

13.【答案】D

【解析】解：根據題意可知，當室內一氧化碳濃度超標時，氣敏開關自動閉合發出警報聲，這說明報警器與氣敏開關是串聯在一起的；當需要照明時，閉合開關S照明燈工作，這說明S和照明燈是串聯在一起的；由于報警器和照明燈工作時互不影響，故照明燈和報警器并聯在電路中，故D圖正確。
故選：D。
串聯的各電路元件相互影響，不能獨立工作；并聯的各電路元件互不影響，能獨立工作；根據題意確定兩開關、照明燈和報警器的連接方式，然后分析電路圖答題。
(1)根據電路元件是否相互影響，判斷出它們的連接方式，相互影響為串聯，互不影響為并聯；
(2)根據開關的控制作用，確定開關的位置，控制整個電路時，開關在干路上，單獨控制某個用電器時，開關在支路上。

14.【答案】A

【解析】解：電路中，變阻器R與定值電阻R0串聯，電壓表測變阻器的電壓，電流表測電路的電流，對拉環施加水平向右的拉力的過程中，變阻器連入電路的電阻變小，根據電阻的串聯規律，電路的電阻變小，根據歐姆定律I=UR，電流表示數變大，根據U=IR，定值電阻的電壓變大，由串聯電路電壓的規律，電壓表示數變小，只有A正確。
故選：A。
電路中，R與定值電阻串聯，電壓表測變阻器的電壓，電流表測電路的電流，對拉環施加水平向右的拉力的過程中，分析變阻器連入電路的電阻變化，根據電阻的串聯規律確定電路的電阻變化，根據歐姆定律I=UR分析電流表示數變化，根據U=IR判斷定值電阻的電壓變化，由串聯電路電壓的規律可知電壓表示數變化。
本題為電路變化綜合題，考查串聯電路的規律及歐姆定律的運用，關鍵是電路結構的分析。

15.【答案】B

【解析】解：將兩燈按圖乙所示接入電源電壓為8V的電路中，從圖乙可知兩燈串聯，電流表測量電路電流，電壓表測量燈L2的電壓，
從圖甲中得出，當電流為0.5A時，燈L1電壓為2V，燈L2的電壓為6V，二者電壓之和為：U=2V+6V=8V，且等于電源電壓，
故此時電路中電流為0.5A，電流表示數為0.5A，故A錯誤；
電壓表測量燈L2的電壓，為6V，故B正確；
此時燈L1的電阻為：R1=U1I1=2V0.5A=4Ω，故C錯誤；
電路消耗的總功率是：P=UI=8V×0.5A=4W。
故選：B。
將兩燈按圖乙所示接入電源電壓為8V的電路中，從圖乙可知兩燈串聯，電流表測量電路電流，電壓表測量燈L2的電壓，根據串聯電路的電流電壓特點，從圖甲找出兩燈此時的電壓值和電路中的電流值；
已知燈L1的電流和電壓，根據歐姆定律計算燈L1的電阻；
已知電路中的電壓和電流，根據P=UI計算電路消耗的總功率。
本題考查串聯電路的電流電壓特點、歐姆定律的應用及電功率的計算問題，有一定綜合性。

16.【答案】D

【解析】解：閉合開關S1，電路為R1的簡單電路，電流表示數為0.7A，則R1的電流：I1=0.7A，
再閉合S2，兩電阻并聯，電流表測總電流，由于并聯電路中各電阻互不影響，所以通過R1的電流仍然為0.7A，
電流表示數變化了0.3A，則說明通過R2的電流為：I2=0.3A，
由于并聯電路各支路兩端的電壓相等，則U1=U2，
所以，在相同時間內R1、R2消耗的電能之比為：W1W2=U1I1tU2I2t=I1I2=0.7A0.3A=73=7：3。
故選：D。
當只閉合S1時，R1單獨接入電路，再閉合S2時，R1、R2并聯，
已知電流表前后兩次示數關系，可以得到通過兩只電阻的電流，利用公式W=UIt分析相同時間內R1、R2消耗的電能之比。
本題考查并聯電路的特點和電能計算公式的應用，得到兩個支路電流大小是解答此題的關鍵。

17.【答案】分子在不停地做無規則運動? 熱傳遞

【解析】解：
(1)噴灑酒精對家庭局部進行消毒時，滿屋子都可以聞到酒精氣味，是由于酒精分子在不停地做無規則運動發生的擴散現象；
(2)對日常生活中使用的毛巾、餐具之類的物品要進行高溫消毒，這是利用熱傳遞的方式改變了物體的內能。
故答案為：分子在不停地做無規則運動；熱傳遞。
(1)不同的物質相互接觸時，分子彼此進入對方的現象，叫擴散，擴散現象說明：分子在不停地做無規則運動；
(2)做功和熱傳遞都可以改變物體的內能，熱傳遞改變物體的內能是能量的轉移，做功改變物體的內能是能量的轉化。
本題考查了分子的無規則運動、改變物體內能的方法，屬于基礎知識的考查；要養成平時對觀察、多思考的好習慣。

18.【答案】廢氣帶走的熱量?E3E×100%(或E3E1+E2+E3×100%)

【解析】解：在熱機的能量損失中，廢氣帶走的能量最多，所以E2可能是廢氣帶走的熱量；
機械效率是機械做有用功與總功的比值，即η=E3E×100%或η=E3E1+E2+E3×100%。
故答案為：廢氣帶走的熱量；E3E×100%(或E3E1+E2+E3×100%)。
(1)在熱機的能量損失中，廢氣帶走了大部分的熱量；
(2)熱機效率是指熱機用來做有用功的能量與燃料完全燃燒放出的能量之比。
本題考查了學生對熱機效率以及對內燃機能量流向圖的了解與掌握，屬于綜合性題目。

19.【答案】電源? 用電器

【解析】解：汽車正常行駛過程中，蓄電池提供電能，所以相當于電源；給汽車蓄電池充電時，蓄電池消耗電能，所以相當于用電器。
故答案為：電源；用電器。
蓄電池供電時是電源，充電時則為用電器；
根據蓄電池供電時，能量的轉化判斷蓄電池的作用。
此題考查了蓄電池作用，難度不大，要認真分析。

20.【答案】并聯? 8

【解析】解：(1)公共充電插座，自動充電時，它們之間互不影響，所以是并聯的；
(2)由I=Qt得充電時間：
t=Qt=20A?h2.5A=8h。
故答案為：并聯；8。
(1)并聯電路中各用電器互不影響，串聯電路中各用電器互相影響。
(2)知道蓄電池容量Q、充電電流I，利用Q=It求充電時間。
本題考查了電路的連接方式的判斷、電流定義式I=Qt的應用，屬于基礎題目。

21.【答案】機械能? 4.6×108

【解析】解：在內燃機的四個沖程中做功沖程對外做功，將內能轉化為機械能；熱機是將內能轉化為機械能的機器。
汽油完全燃燒時放出的熱量：。
故答案為：機械；4.6×108。
在內燃機的四個沖程中做功沖程對外做功，將內能轉化為機械能；熱機是將內能轉化為機械能的機器。根據質量和熱值利用計算完全燃燒燃料放出的熱量。
本題考查了熱量的計算以及熱機的工作原理，是一道基礎性題目。

22.【答案】810 198

【解析】解：由P=U2R可得：
電熱水壺的電阻：，
1800r/kW?h表示電路中每消耗1kW?h的電能，電能表的轉盤轉1800轉，所以電能表的轉盤轉81轉消耗的電能為：
W=81r1800r/kW?h=9200kW?h=9200×3.6×106J=1.62×105J，
電熱水壺的實際功率為：，
所以實際電壓：。
故答案為：810；198。
根據電能表的參數“1800r/kW?h”先計算出電能表的轉盤轉81轉消耗的電能，根據電功率公式P=Wt計算出電熱水壺的實際功率，再根據P=U2R計算實際電壓。
本題考查電功率公式的應用，能夠靈活應用電功率和歐姆定律的公式，讀懂電能表的參數是本題的關鍵。

23.【答案】解：家庭電路中，為保證安全，火線(左邊插頭)必須通過開關；接冰箱外殼的一條與地線(上邊插頭)連接，右邊插頭與零線相連，如下圖所示：

【解析】對于三孔插座的連接，電動機應與火線連接，才能起到保護作用，另一條與零線連接，才能形成通路，地線應與電冰箱的金屬外殼連接。
家庭電路三條線的連接都有它特定的作用，絕不可以隨意連接，搞清地線的保護作用及其原理，才能理解為什么要這樣連接。

24.【答案】解：
由題知，三孔插座和供電模塊可以獨立工作，即兩者是并聯的，而三孔插座和供電模塊由總開關控制，說明開關在干路上，由此按家庭電路連接的要求補畫電路如圖所示：


【解析】并聯電路各支路用電器互不影響，由此可知，三孔插座和供電模塊的連接方式；根據開關作用確定其在電路中的位置；
三孔插座的接法：上孔接地線，左孔接零線，右孔接火線。
家庭電路的連接，要掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。

25.【答案】答：由于水的比熱容較大，在質量相同、降低的溫度△t相同時，由可知，水釋放的熱量較多，所以“水地暖”要以水為媒介。

【解析】因?yàn)樗谋葻崛葺^大，在質量相同、降低的溫度△t相同時，由可知，水釋放的熱量較多，所以“水地暖”要以水為媒介。
本題考查了放熱公式以及水的比熱大這一性質的應用，難度不大。

26.【答案】做無規則運動? 引力? 電? 長度

【解析】解：
(1)抽掉玻璃板后，兩瓶氣體顏色逐漸變得均勻，這是擴散現象，說明分子不停地做無規則的運動；
(2)緩慢向上提拉與水面接觸的玻璃板，彈簧測力計示數變大，說明分子水分子和玻璃分子間存在引力；
(3)氣球與頭發摩擦后，相互靠近時出現了如圖所示的吸引現象，說明摩擦后的氣球帶了電，這是摩擦起電現象；
(4)閉合開關，向左移動夾子，小燈泡變亮，鉛筆芯接入電路的長度變短、連入的電阻變小，電路電流變大，說明電阻大小與導體長度有關。
故答案為：(1)做無規則運動；(2)引力；(3)電；(4)長度。
(1)擴散表明一切物質的分子都是不停地做無規則的運動；
(2)分子間存在著相互作用的引力和斥力；
(3)摩擦后的物體能夠吸引輕小物體，則說明物體帶了電或電荷，此過程叫摩擦起電；
(4)電阻是導體本身的一種性質，與導體的材料、長度、橫截面積和溫度有關。
本題考查了擴散現象、分子動理論、摩擦起電、影響電阻大小的因素，屬于基礎知識。

27.【答案】A 質量? 沙子? 水

【解析】解：(1)酒精燈需用外焰加熱，所以要放好酒精燈，再固定鐵圈的高度，故采用從下而上的方法，合理的順序是：酒精燈、鐵圈、橫桿，故選A；
(2)根據比較吸熱能力的兩種方法，要控制不同物質的質量相同，故兩燒杯中分別裝入初溫度相同且質量相等的沙子和水；
(3)分析圖像可知，對于質量相等的沙子和水，加熱相同時間，升溫較快的是沙子；水升溫慢，則水的吸熱能力強，即熱容較大的是水。
故答案為：(1)A；(2)質量；?(3)沙子；水。
(1)實驗時，需用酒精燈的外焰加熱，所以要調整好鐵圈的高度，然后根據溫度計的使用規則固定好其位置；
(2)探究“沙子和水的溫度變化與吸熱的關系”時，需要控制沙子和水的質量相同；
(3)使用相同的酒精燈(或加熱器)通過加熱時間的長短來比較吸熱多少，這種方法叫轉化法。
比較物質吸熱能力的2種方法：
①使相同質量的不同物質升高相同的溫度，比較吸收的熱量(即比較加熱時間)，吸收熱量多的吸熱能力強
②使相同質量的不同物質吸收相同的熱量(即加熱相同的時間)，比較溫度的變化，溫度變化小的吸熱能力強；
本題比較不同物質的吸熱能力，考查控制變量法、轉換法的應用和比較吸熱能力的方法，為熱學中的重要實驗。

28.【答案】相等? 相等? 電阻大小? 甲? A

【解析】解：(1)電流通過電熱絲產生熱量的多少不能直接觀察，電熱絲產生的熱量被容器內空氣吸收，各個容器內空氣的溫度變化可以通過液面高度差的變化來反映，這種研究方法叫轉換法，所以兩U形管中注入體積相同的同種液體；
(2)在圖甲中，將容器中的電阻絲串聯起來接到電源兩端，通過它們的電流I與通電時間t相同；故該實驗是探究電流通過導體產生的熱量與導體的電阻的關系；
(3)電爐絲與導線串聯，電爐絲電阻較大，導線電阻非常小，電流和通電時間相同，電爐絲熱得發紅，而導線卻幾乎不發熱，說明電流產生的熱量與導體電阻大小的關系；故圖甲裝置的實驗結論能解釋“電爐絲熱得發紅，而與它相連的導線卻幾乎不發熱”；
(4)閉合開關，發現兩U形管液面均出現高度差，且高度差始終相等，這表明容器內產生的熱量是相同的，容器內的電阻大小相同、通電時間相同，產生熱量相同，表明通過兩個電阻的電流是相同的，所以故障是右瓶上方5Ω電阻斷路，故選A。
故答案為：(1)相等；(2)相等；電阻大小；(3)甲；(4)A。
(1)電流通過導體產生熱量的多少不能直接觀察，但液體溫度的變化可以通過液面高度差的變化來反映，這種研究方法叫轉換法；
(2)探究電流產生熱量跟電阻關系時，控制通電時間和電流不變；
(3)電熱絲和連接的導線串聯在電路中(通過的電流相等)，通電時間是相同的，而電爐絲的電阻比導線的電阻大，據此分析；
(4)“U”形管中液柱高度相同，說明產生的熱量相同。
本題探究電流產生熱量與那些因素有關，考查控制變量法、轉換法和串聯、并聯電路的規律及故障分析，綜合性強。

29.【答案】不相同? 連接電路時，開關未斷開? C 不正確? 各用電器兩端電壓之和

【解析】解：
(1)該實驗中，應選用不同規格的燈泡做幾次實驗，是為了讓結論具有普遍性。
(2)剛將線路兩端接到電源兩極，L2就亮了，說明連接電路時開關沒有斷開；
燈泡的亮與不亮，與是否靠近電源正極無關，且兩個燈泡串聯時，通過的電流相等，L2亮說明電路是通路，即燈泡的燈絲不可能斷了，故L1沒亮的原因可能是該小燈泡燈座處可能短路了，故選C。
(3)在測L2兩端的電壓時，電壓表所接的B接點不動，只斷開A接點，并改接到C接點上，這樣電壓表正負接線柱接反，所以不能測出L2兩端的電壓。(4)分析四組數據，可得出的結論為：串聯電路中電源兩端的電壓(即總電壓)等于各用電器兩端電壓之和。
故答案為：(1)不相同；(2)連接電路時，開關未斷開；?C；(3)不正確；(4)各用電器兩端電壓之和。
(1)探究實驗中，為了使結果有普遍性，減少偶然性，應選用不同規格的燈泡做實驗；
(2)為防止電路連接過程中出現短路，連接電路時開關應該斷開；兩只燈泡是串聯的，一只燈泡的燈絲斷了以后，整個電路發生斷路，另一只燈泡不可能發光；一只發光，另一只不發光，可能不發光的這一只被短路或電路中電流遠小于L1的發光電流；
(3)電壓表并聯在電路中，正負接線柱要連接正確；
(4)分析四組數據中，三處不同位置電壓表的示數的大小關系即可得出結論。
本題考查對串聯電路特點的理解、實物電路連接注意事項以及電路故障的判斷、串聯電路開關的作用，難度不大。

30.【答案】1 A 25

【解析】解：(1)電壓表應并聯在定值電阻兩端，電流從電壓表的正極接線柱流入，從負極接線柱流出，電源電壓保持3V不變，所以電壓表接入電路的量程為“0～3V”，如圖：；
(2)電壓表接入電路的量程為“0～3V”，每一大格表示1V，每一小格表示0.1V，據此讀出電壓表示數；
(3)電阻箱和滑動變阻器串聯接入電路，電阻箱由5Ω變?yōu)?0Ω，串聯電路總電阻等于各分電阻之和，所以電路總電阻變大，由歐姆定律可得通過電路的電流變小，則滑動變阻器兩端的電壓變小，串聯電路總電壓電壓各部分電壓之和，所以電壓表示數變大，為保持電壓表示數不變，由U=IR可得應使通過電路的電流變小，所以滑動變阻器接入電路的電阻應變大，則滑動變阻器的滑片應向A端移動；
(4)串聯電路總電壓電壓各部分電壓之和，電阻箱兩端的電壓始終為1V，滑動變阻器兩端的電壓：UH=U?UR=3V?1V=2V，
此時通過電路的電流I=UHRH=2V50Ω=0.04A，
串聯電路各處電流相等，所以電阻箱的最大阻值：R=URI=1V0.04A=25Ω。
故答案為：(1)
；
(2)1；(3)A；(4)25。
(1)電壓表應并聯在定值電阻兩端，電流從電壓表的正極接線柱流入，從負極接線柱流出，根據電源電壓選擇正確的量程；
(2)根據電壓表的量程讀出電壓表的示數；
(3)電阻箱和滑動變阻器串聯接入電路，電阻箱由5Ω變?yōu)?0Ω，根據串聯電路特點和歐姆定律可知滑動變阻器兩端電壓變小，為保持電壓表示數不變，由U=IR可得應使通過電路的電流變小，所以滑動變阻器接入電路的電阻應變大；
(4)電阻箱兩端的電壓始終為1V，根據串聯電路特點計算滑動變阻器兩端電壓，根據歐姆定律可計算此時通過電路的電流，進一步計算電阻箱的最大阻值。
探究“電流跟電阻的關系”的實驗考查電路的連接、電壓表讀數、控制變量法、滑動變阻器的使用、串聯電路特點和歐姆定律的靈活運用，綜合性強。

31.【答案】A0.240.6燈絲電阻隨溫度的變化而變化? 三?U1R0U2?U1

【解析】解：(1)為了保護電路，連接電路時，應斷開開關，并使滑動變阻器滑片最大值A(chǔ)端；
(2)由圖知，電流表使用小量程，分度值為0.02A，則當電壓表的示數為2.5V時，通過燈泡的電流為0.24A，
此時小燈泡的電功率：P=UI=2.5V×0.24A=0.6W；
發現I?U圖線是一條曲線，電壓與電流不是一次函數的關系，原因小燈泡的電阻不是定值，而是隨溫度的變化而變化。
(3)待測電阻R2約為200Ω，干電池兩節，電源電壓為3V，
方案一中，滑動變阻器與待測電阻RX串聯，滑動變阻器滑片在左端時，連入電路的阻值為0，電流中電流最大約為：Imax=URX=3V200Ω=0.015A，小于電流表小量程的分度，不能使電流表指針偏轉超過所選量程的13，故此方案不符合要求；
方案二中，電阻箱與待測電阻RX并聯，需通過開關轉換分別測出RX和RX、調節電阻箱R2的總電流；
由方案一分析知，通過待測電阻RX的小于電流表小是量程的分度值，故此方案不符合要求；
方案三中，閉合開關S1，開關S2接1時電壓表的示數為U1，此時兩電阻串聯，電壓表測RX兩端電壓；開關S2接2時電壓表的示數為U2，電壓表測總電壓；
調節電阻箱R2到適當?shù)淖柚礡0，電壓表選用小量程時，根據串聯電路的電流特點和歐姆定律有：UXRX=URX+R0，
即：U1RX=U2RX+R0，
所以：RX=U1R0U2?U1。
故答案為：(1)A；(2)0.24；0.6；燈絲電阻隨溫度的變化而變化；(3)三；U1R0U2?U1。
(1)連接電路時，應使滑動變阻器滑片滑到最大值端；
(2)由圖乙讀出燈泡的電流，由P=UI計算燈泡的電功率；I?U圖線是一條曲線，說明燈泡的電阻不是一個定值，而是隨溫度的變化而變化的；
(3)根據電源電壓和被測電阻阻值的大約值以及圖中選用變阻器或變阻箱，由電路特點和歐姆定律分析實驗的誤差大小，由此確定符合實驗要求的方案并計算出電阻的表達式。
本題測小燈泡電功率的實驗，考查了實驗注意事項、電表讀數、電功率計算、電阻影響因素的理解，特殊方法測電阻時注意器材的規格要合理。

32.【答案】解：由電路圖可知，兩電阻并聯，電流表A1測量R1的電流，電流表A測量干路電流；
(1)因并聯電路兩端電壓相等，且等于電源電壓，所以由I=UR可得，電源電壓：U=U2=U1=I1R1=0.3A×20Ω=6V；
(2)因并聯電路中干路電流等于各支路電流之和，所以通過R2的電流：I2=I?I1=0.5A?0.3A=0.2A，
R2的阻值：R2=U2I2=6V0.2A=30Ω。
答：(1)電源電壓是6V；
(2)R2的阻值是30Ω。

【解析】由電路圖可知，兩電阻并聯，電流表A1測量R1的電流，電流表A測量干路電流；
(1)根據并聯電路電壓規律和歐姆定律可求出電源電壓；
(2)根據并聯電路電流規律求出通過R2的電流，再根據歐姆定律求出R2的阻值。
本題考查了并聯電路的特點和歐姆定律的應用，明確各電路元件的連接方式是正確解題的關鍵。

33.【答案】解：(1)冰的質量：m=400g=0.4kg，
冰溫度的變化量：△t=t?t0=0℃?(?10℃)=10℃，
則冰吸收的熱量：；
(2)由P=Wt可得，整個加熱過程中電熱器消耗的電能：W=Pt′=700W×212s=1.484×105J；
(3)冰熔化時吸收的熱量：，
則一標準大氣壓下冰的熔化熱：。
答：(1)冰從?10℃加熱到0℃(冰未熔化)，所吸收的熱量為8.4×103J；
(2)整個加熱過程中電熱器消耗的電能為1.484×105J；
(3)一標準大氣壓下冰的熔化熱為3.5×105J/kg。

【解析】(1)知道冰的質量和冰溫度的變化量，根據求出冰吸收的熱量；
(2)知道電熱器的功率和加熱時間，根據W=Pt求出整個加熱過程中電熱器消耗的電能；
(3)冰熔化時吸收的熱量等于消耗的電能減去冰塊未熔化時吸收的熱量，根據晶體的熔化熱概念求出一標準大氣壓下冰的熔化熱。
本題考查了吸熱公式和電功公式的綜合應用，會計算冰熔化時吸收的熱量和明確熔化熱的概念是關鍵。

34.【答案】解：由電路圖可知，R0、Rt串聯，電流表測量電路電流，電壓表測量Rt兩端電壓；
(1)由P=UI可知，通過電阻R0的額定電流：I0=P0U0=6W12V=0.5A，
由I=UR可知，R0的阻值：R0=U0I0=12V0.5A=24Ω；
(2)根據圖乙可知，當環境溫度為20℃時，Rt=24Ω，
則電路中的總電阻：
電路電流：，
電路消耗的功率：P=UI=18V×38A=6.75W；
(3)由于定值電阻允許通過的最大電流為0.5A，電流表量程為0～0.6A，所以電路最大電流為0.5A
則此時電路的總電阻：，
所以熱敏電阻的最小阻值：，由圖乙可知，此時環境溫度為0℃；
由于電壓表量程為0～15V，所以電阻Rt兩端最大電壓為15V，
因串聯電路兩端電壓等于各部分電壓之和，所以電阻R0兩端電壓：U0′=U?Utmax=18V?15V=3V，
則電路最小電流：Imin=U0′R0=3V24Ω=18A，
熱敏電阻的最大阻值：Rtmax=UtmaxImin=15V18A=120Ω，由圖乙可知，此時環境溫度為40℃；
綜上可得：該電路能測量的環境溫度范圍是0℃～40℃。
答：(1)定值電阻R0的阻值是24Ω；
(2)當環境溫度為20℃時，電路消耗的功率是6.75W；
(3)在電路安全工作的前提下，該電路能測量的環境溫度范圍是0℃～40℃。

【解析】根據電路圖可知，R0、Rt串聯，電流表測量電路電流，電壓表測量Rt兩端電壓；
(1)根據P=UI求出通過R0的額定電流，再根據歐姆定律求出R0的阻值；
(2)根據圖乙可知，當環境溫度為20℃時，Rt的阻值，根據電阻的串聯求出總電阻，再根據歐姆定律求出電路電流，最后根據P=UI求出電流消耗的功率；
(3)根據定值電阻允許通過的最大電流和電流表的量程可知電路最大電流，根據歐姆定律求出電路的總電阻，進一步求出熱敏電阻的最小阻值，并由圖乙得出此時的環境溫度；當電壓表示數為15V時，電路電流最小，根據串聯電路電壓規律和歐姆定律求出電路電流，再根據歐姆定律求出熱敏電阻的最大阻值，由圖乙讀出此時的環境溫度，進一步得出該電路能測量的環境溫度范圍。
本題考查了串聯電路的特點和歐姆定律、電功率公式的靈活應用，從圖乙獲取有效的信息是關鍵，綜合性強，難度大。
