2020-2021學年福建省廈門市九年級（上）期末物理試卷

這是一份2020-2021學年福建省廈門市九年級（上）期末物理試卷，共28頁。試卷主要包含了1g，火柴棍的熱值約為1，2J，5AC，2×103J/，【答案】C，【答案】D，【答案】A等內容，歡迎下載使用。
?

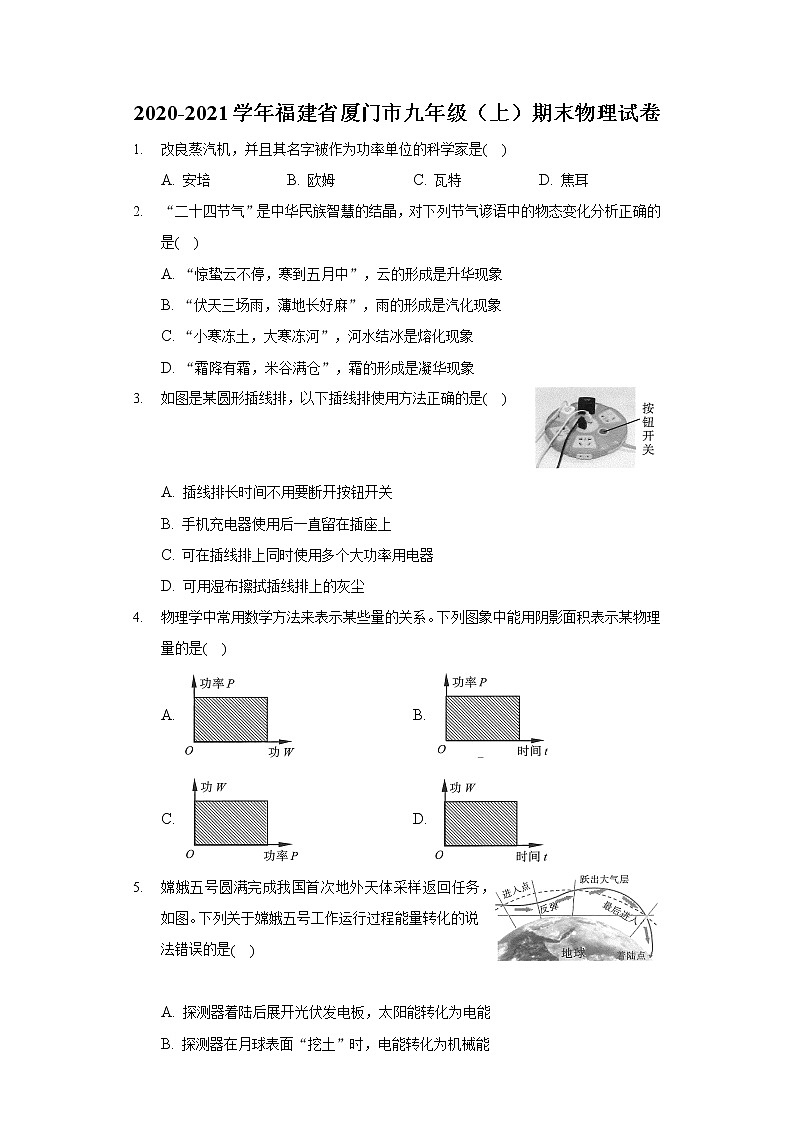

2020-2021學年福建省廈門市九年級（上）期末物理試卷
1. 改良蒸汽機，并且其名字被作為功率單位的科學家是(?)
A. 安培 B. 歐姆 C. 瓦特 D. 焦耳
2. “二十四節氣”是中華民族智慧的結晶，對下列節氣諺語中的物態變化分析正確的是(?)
A. “驚蟄云不停，寒到五月中”，云的形成是升華現象
B. “伏天三場雨，薄地長好麻”，雨的形成是汽化現象
C. “小寒凍土，大寒凍河”，河水結冰是熔化現象
D. “霜降有霜，米谷滿倉”，霜的形成是凝華現象
3. 如圖是某圓形插線排，以下插線排使用方法正確的是(?)


A. 插線排長時間不用要斷開按鈕開關
B. 手機充電器使用后一直留在插座上
C. 可在插線排上同時使用多個大功率用電器
D. 可用濕布擦拭插線排上的灰塵
4. 物理學中常用數學方法來表示某些量的關系。下列圖象中能用陰影面積表示某物理量的是(?)
A. B.
C. D.
5. 嫦娥五號圓滿完成我國首次地外天體采樣返回任務，如圖。下列關于嫦娥五號工作運行過程能量轉化的說法錯誤的是(?)

A. 探測器著陸后展開光伏發電板，太陽能轉化為電能
B. 探測器在月球表面“挖土”時，電能轉化為機械能
C. 返回器“打水漂”式降落過程，機械能轉化為電能
D. 返回器返回過程外表“燒焦”，機械能轉化為內能

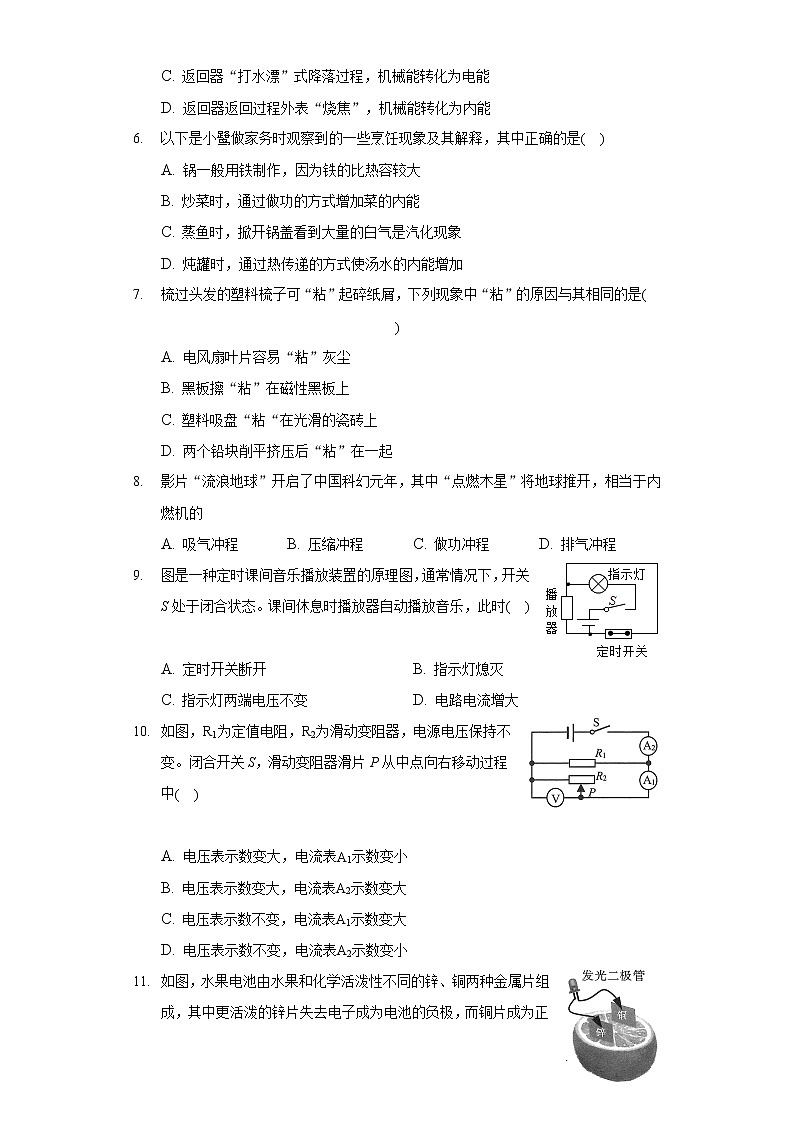

6. 以下是小鷺做家務時觀察到的一些烹飪現象及其解釋，其中正確的是(?)
A. 鍋一般用鐵制作，因?yàn)殍F的比熱容較大
B. 炒菜時，通過做功的方式增加菜的內能
C. 蒸魚時，掀開鍋蓋看到大量的白氣是汽化現象
D. 燉罐時，通過熱傳遞的方式使湯水的內能增加
7. 梳過頭發的塑料梳子可“粘”起碎紙屑，下列現象中“粘”的原因與其相同的是(?)
A. 電風扇葉片容易“粘”灰塵
B. 黑板擦“粘”在磁性黑板上
C. 塑料吸盤“粘“在光滑的瓷磚上
D. 兩個鉛塊削平擠壓后“粘”在一起
8. 影片“流浪地球”開啟了中國科幻元年，其中“點燃木星”將地球推開，相當于內燃機的
A. 吸氣沖程 B. 壓縮沖程 C. 做功沖程 D. 排氣沖程
9. 圖是一種定時課間音樂播放裝置的原理圖，通常情況下，開關S處于閉合狀態。課間休息時播放器自動播放音樂，此時(?)

A. 定時開關斷開 B. 指示燈熄滅
C. 指示燈兩端電壓不變 D. 電路電流增大
10. 如圖，R1為定值電阻，R2為滑動變阻器，電源電壓保持不變。閉合開關S，滑動變阻器滑片P從中點向右移動過程中(?)

A. 電壓表示數變大，電流表A1示數變小
B. 電壓表示數變大，電流表A2示數變大
C. 電壓表示數不變，電流表A1示數變大
D. 電壓表示數不變，電流表A2示數變小
11. 如圖，水果電池由水果和化學活潑性不同的鋅、銅兩種金屬片組成，其中更活潑的鋅片失去電子成為電池的負極，而銅片成為正極。接通電路時電子定向移動的方向是(?)

A. 從銅片沿水果內部流向鋅片 B. 從銅片沿導線流向鋅片
C. 從鋅片沿水果內部流向銅片 D. 從鋅片沿導線流向銅片

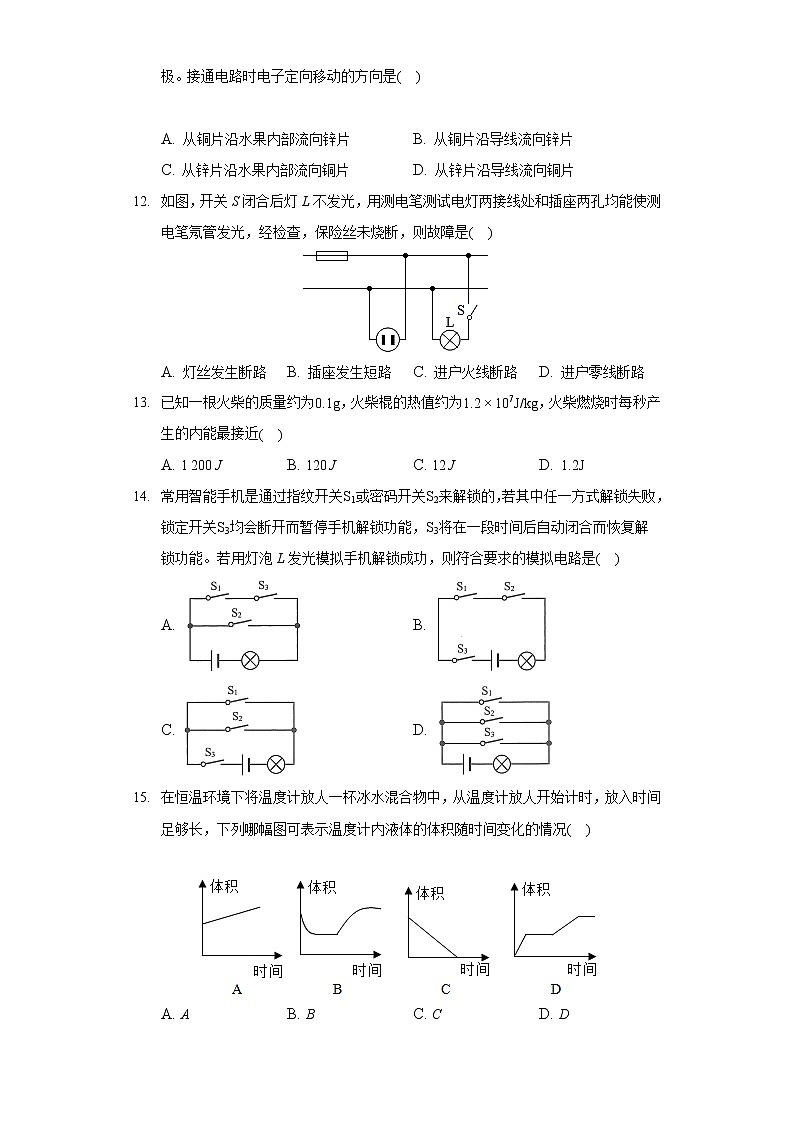

12. 如圖，開關S閉合后燈L不發光，用測電筆測試電燈兩接線處和插座兩孔均能使測電筆氖管發光，經檢查，保險絲未燒斷，則故障是(?)
A. 燈絲發生斷路 B. 插座發生短路 C. 進戶火線斷路 D. 進戶零線斷路
13. 已知一根火柴的質量約為0.1g，火柴棍的熱值約為1.2×107J/kg，火柴燃燒時每秒產生的內能最接近(?)
A. 1 200 J B. 120 J C. 12 J D. 1.2J
14. 常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的，若其中任一方式解鎖失敗，鎖定開關S3均會斷開而暫停手機解鎖功能，S3將在一段時間后自動閉合而恢復解鎖功能。若用燈泡L發光模擬手機解鎖成功，則符合要求的模擬電路是(?)
A. B.
C. D.
15. 在恒溫環境下將溫度計放人一杯冰水混合物中，從溫度計放人開始計時，放入時間足夠長，下列哪幅圖可表示溫度計內液體的體積隨時間變化的情況(?)

A. A B. B C. C D. D
16. 如圖，電源電壓10V保持不變，R=20Ω，虛線框內所有電阻阻值均未知。閉合開關，電流表示數為2A，如果用一個10Ω的定值電阻替換R，虛線框內的電阻均保持不變，則電流表示數將變?yōu)??)
A. 1 A B. 2.5A C. 3 A D. 4 A
17. 李白的“爐火照天地，紅星亂紫煙。赧郎明月夜，歌曲動寒川”生動描述了工人邊煉銅邊唱歌的場景。木炭可以煉銅是因?yàn)槟咎炕鹧娴臏囟雀哂阢~的______ 點；冶煉過程，不斷拉動風箱增加送風量可使木炭______ ，提高熱效率。
18. 如圖，閉合開關S1、S2時，能發光的燈是______ ；只閉合開關S1時，能發光的燈是______ 。

19. 2022年北京冬奧會采用新技術打造“最美的冰”，將液態二氧化碳打入地板管道，二氧化碳迅速汽化______ 熱，使地板溫度驟降，在地板上灑水即可凍成冰面；壓縮機再將管道排出的二氧化碳?jí)嚎s______ (填物態變化)循環使用，排出的余熱用于生活用水、融冰池融冰等。
20. 某5G手機充電時與其它家用電器的連接方式是______ 。該手機電池上標明電壓為3.8V，容量4500mA?h，充滿電后儲存的電能為______ J。
21. 一款暖手鼠標墊，內有兩個10Ω的加熱電阻，通過改變電阻的連接方式可實現多擋位加熱。最多可設置______ 個加熱擋位，最大功率是最小功率的______ 倍。
22. 定值電阻R的阻值為10Ω，小燈泡L的I?U圖象如圖。若將R和L并聯后接在5V的電源上，則電路的總電流為______ A；若將R和L串聯后接在8V的電源上，則L的電功率為______ W。
23. 如圖，在圓圈內選填電流表或電壓表的符號，當開關閉合時電路正常工作。











24. 教室里采用多盞“220V 26W”的LED燈進行照明，提供適當?shù)墓庹諒?qiáng)度和均勻度。將圖中的LED燈和開關接入電路，使開關同時控制兩盞燈正常工作。








25. 小鷺把校服洗凈，用手?jǐn)Q出校服上的水。請寫出兩種使校服更快變干的方法及對應的物理知識。
26. 在“探究水的沸騰”實驗中，用圖裝置進行實驗，記錄的數據如下表：
時間t/min
1
2
3
4
5
6
7
8
溫度t/℃
91
94
97
99
100
101
101
101
(1)實驗時記錄數據外還需觀察______ 。
(2)實驗中，塑料片的作用是______ 。
(3)由數據可知：水的沸點為______ ℃。實驗室大氣壓為1個標準大氣壓，水的沸點不等于100℃是因?yàn)開_____ 。
(4)沸騰前，水升溫越來越慢的原因是______ 。
27. 如圖甲為“探究水的凝固”的實驗裝置，燒杯中是正在熔化的用鹽水制成的冰塊，將裝有水的試管放人燒杯中，溫度計甲的示數變化圖象如圖乙。
(1)由圖象可得，水在凝固過程中，溫度的變化規律：______ 。
(2)BC段試管內的冰水混合物的內能______ (填“變大”、“不變”或“變小”)。
(3)由圖象可知，水的比熱容______ 冰的比熱容。
(4)實驗過程中，溫度計乙的示數變化情況為______ 。
(5)試猜想北極嚴寒地區植物的汁液不會凝固的原因：______ 。
28. “探究電流與電阻的關系”的實驗中，選用器材：電源、電流表、電壓表、定值電阻三個(阻值為5Ω、10Ω、20Ω)、滑動變阻器(10Ω2A)、開關、導線若干。
(1)圖中電路還有一條導線未連接，請用筆畫線代替導線補充完整。
(2)連接電路時，開關應處于______ 狀態，滑動變阻器滑片P移至最右端，這是為了______ 。
(3)在AB間接入5Ω的定值電阻，閉合開關，調節滑動變阻器滑片P，使電壓表示數為1.5V，記錄電流表示數。斷開開關，將AB間5Ω電阻換成10Ω，閉合開關，發現電壓表示數______ (填“變大”、“變小”或“不變”)，調節滑片P，直至______ 再次記錄數據。
(4)當AB間換成20Ω的電阻時，無論怎樣移動滑片P，都無法完成實驗，原因是______ 。

29. 用一根長15cm粗細均勻的鉛筆芯，探究“電阻大小與長度的關系”。實驗電路如圖甲，電源電壓恒為3V，AB為鉛筆芯，P為鱷魚夾。移動鱷魚夾P，用刻度尺測量鉛筆芯AP段的長度L，閉合開關，記錄電流表的示數。

實驗序號
1
2
3
4
L/cm
15.0
10.0
5.0
3.0
I/A
0.50
0.73
1.50
2.70
電阻R/Ω
6
4.1

1.1
(1)計算表格中第3次測量的電阻值R=______ Ω。
(2)請?jiān)趫D乙中畫出R?L關系圖象。
(3)根據圖象，可以得到結論：______ 。
30. 在“測量小燈泡的電功率”的實驗中，器材如下：學生電源、小燈泡L(額定電壓2.5V)、定值電阻R(10Ω)、電流表、電壓表、滑動變阻器(10Ω2A)、開關各一個，導線若干，電路如圖1。
(1)測量小燈泡額定功率時，電壓表示數如圖2，接下來應將滑動變阻器滑片P向______ 端移動。當燈泡正常發光時，電流表示數如圖3，則小燈泡的額定功率為______ W。
(2)實驗過程中，發現小燈泡突然熄滅，電壓表和電流表示數均0，經排查為電流表故障，其故障為______ (填“斷路”或“短路”)。
(3)由于無法修復故障，請用提供的器材，重新設計電路以完成實驗(若部分器材在實驗中需移動位置，可用虛線表示)，將電路圖畫于方框內。
實驗序號
電壓U/V
電流I/A
功率P/W
發光情況
1
2.5


正常發光
2
2.0
0.3
0.6
較暗
3
3.0
0.36
1.08
較亮
(4)完成實驗，數據如上表。實驗過程中電源電壓不變，新設計的電路電源應選擇______ V檔(學生電源擋位有：2V、4V、6V、8V、10V、12V)。
31. 如圖電路，電源電壓不變，定值電阻R=15Ω，小燈泡L標有“12V”字樣，不考慮溫度對燈泡電阻的影響。閉合開關，小燈泡恰能正常發光，電流表示數為1.2A。求：
(1)通電10s電路消耗的電能。
(2)小燈泡的額定功率。







32. 12月22日，長征八號運載火箭首飛成功，將廈門大學“海絲一號”等5顆衛星準確送入軌道?；鸺x開發射臺時，為了防止高溫火焰對發射臺的影響，“噴水降溫系統”向火箭尾部火焰中心噴水20s，噴水量為400t。
(1)設噴出的水的溫度都是從20℃升高到100℃，水的比熱容為4.2×103J/(kg?℃)。求水升溫過程平均每秒吸收的熱量。
(2)長征八號火箭一子級、二子級發動機分別采用煤油、液氫為燃料。效率分別為η1、η2，煤油的熱值為q1，液氫的熱值為q2。求它們做相等的有用功時各自燃燒煤油和液氫的質量之比。







33. 學?？萍寂d趣小組學以致用設計了一款金屬電阻溫度計，電路如圖甲。電源電壓恒為24V，電流表、電壓表(0?15V)，Rt為測溫金屬電阻，它的阻值隨溫度的變化如圖乙。將Rt放入0℃的物體中，調節滑動變阻器R，使電壓表示數為8V，將此處標記為0℃電流表示數為I0。為保證電壓表盤上的溫度刻度均勻分布，需控制電流不變，溫度計每次測量均需調節R使電流表示數保持為I0。
(1)計算I0的大小。
(2)求該溫度計的最高測量溫度。
(3)改變I0的大小，可將溫度計的量程擴大到0℃?240℃，則滑動變阻器最大阻值至少應為多少？







答案和解析
1.【答案】C

【解析】解：A、安培是電流的國際單位，故A錯誤。
B、歐姆是電阻的國際單位，故B錯誤。
C、瓦特是功率的國際單位，故C正確。
D、焦耳是功和能量的國際單位，故D錯誤。
故選：C。
功率的國際單位是瓦特，簡稱瓦，符號是W。
物理學中各個物理量都有自己的符號和國際單位，不要將各符號和各單位相互混淆。

2.【答案】D

【解析】解：A、云是空氣中的水蒸氣變成的小水珠，由氣態變?yōu)橐簯B(tài)，屬于液化現象，故A錯誤。
B、雨是空氣中的水蒸氣遇冷液化形成的小水滴，屬于液化現象，故B錯誤。
C、河水結冰是由液態變?yōu)楣虘B(tài)，是凝固現象，故C錯誤。
D、霜是空氣中的水蒸氣遇冷變成的固態小冰晶，是凝華現象，故D正確。
故選：D。
根據物態變化的知識逐一分析：物體由固態變?yōu)橐簯B(tài)的過程叫熔化，物體由氣態變?yōu)橐簯B(tài)的過程叫液化，物體由液態變?yōu)闅鈶B(tài)的過程叫汽化；物體由氣態直接變?yōu)楣虘B(tài)的過程叫凝華，物體由固態直接變?yōu)闅鈶B(tài)的過程叫升華。
本題考查物態變化的概念，掌握六種物態變化的狀態變化是解決此題的關鍵。

3.【答案】A

【解析】解：A、為了安全，插線排長時間不用要斷開按鈕開關；故A正確；
B、為了安全，手機充電器使用后要拔離插座；故B錯誤；
C、不能在插線排上同時使用多個大功率用電器，否則電路中電流過大，容易引起火災；故C錯誤；
D、不能用濕布擦拭插線排上的灰塵，濕布能夠?qū)щ?，?dāng)漏電時很可能會發生觸電事故；故D錯誤。
故選：A。
(1)為了安全，插線排長時間不用要斷開按鈕開關；
(2)為了安全，手機充電器使用后要拔離插座；
(3)不能在插線排上同時使用多個大功率用電器，否則電路中電流過大，容易引起火災；
(4)生活用水是導體。
本題考查了安全用電原則，我們?cè)谏钪幸獓?yán)格遵守安全用電原則。

4.【答案】B

【解析】解：
A、由圖知，橫坐標表示功，縱坐標表示功率，則陰影部分面積等于功和功率的乘積，根據公式P=Wt可知，功和功率的乘積不能表示某物理量，故A錯誤；
B、由圖知，橫坐標表示做功時間，縱坐標表示功率，則陰影部分面積等于功率和做功時間的乘積，根據公式W=Pt可知，功率和做功時間的乘積表示功，故B正確；
C、由圖知，橫坐標表示功率，縱坐標表示功，則陰影部分面積等于功和功率的乘積，根據公式P=Wt可知，功和功率的乘積不能表示某物理量，故C錯誤；
D、由圖知，橫坐標表示做功時間，縱坐標表示功，則陰影部分面積等于做功時間和功的乘積，根據公式P=Wt可知，做功時間和功的乘積不能表示某物理量，故D錯誤。
故選：B。
由圖可知橫坐標和縱坐標表示的物理量，然后求出陰影部分的面積，然后與所學知識對比得出答案。
本題考查了利用數學方法來表示某些量的關系，關鍵是熟知功率公式。

5.【答案】C

【解析】解：A、探測器著陸后展開光伏發電板，消耗的是太陽能，得到的是電能，所以太陽能轉化為電能，故A正確；
B、探測器在月球表面“挖土”時，消耗的是電能，得到的是機械能，所以電能轉化為機械能，故B正確；
C、返回器“打水漂”式降落過程，消耗的是機械能，得到的是內能，所以機械能轉化為內能，故C錯誤；
D、返回器返回過程外表“燒焦”，消耗的是機械能，得到的是內能，所以機械能轉化為內能，故D正確。
故選：C。
要判斷能量的轉化情況，就要看這個過程消耗什么能量，得到什么能量，是消耗的能量轉化為得到的能量。
本題主要是判斷能量的轉化情況，能量是守恒的，所以能量轉化的過程都是有規律可循的，在平常的學習中要注意總結歸納。

6.【答案】D

【解析】解：A、鍋一般都是用鐵制造的，主要是利用鐵具有良好的導熱性，故A錯誤；
B、炒菜時，主要是通過熱傳遞的方式增加菜的內能，故B錯誤；
C、蒸魚時，掀開鍋蓋看到大量的白氣是由水蒸氣液化形成的，故C錯誤；
D、燉罐時，主要是通過熱傳遞的方式使水的內能增加，故D正確。
故選：D。
(1)金屬的物質，一般都具有良好的導熱性；
(2)改變物體內能有做功和熱傳遞兩種方式，做功是能量的轉化過程，熱傳遞是能量的轉移過程；
(3)白氣是液化現象；
(4)物質由氣態變成液態的過程叫做液化，液化放熱。
本題以烹飪食物為背景考查相關的物理知識，注重了物理和生活的聯系，是中考的熱點。

7.【答案】A

【解析】解：
梳過頭發的塑料梳子可“粘”起碎紙屑，是摩擦起電現象；
A、電風扇葉片容易“粘”灰塵，是由于葉片和空氣摩擦后帶電，能夠吸引輕小物體，所以是摩擦起電現象
，故A符合題意；
B、黑板擦“粘”在磁性黑板上，是由于磁體的吸引力，由于靜摩擦力與重力平衡，故B不符合題意；
C、塑料吸盤“粘“在光滑的瓷磚上，是在大氣壓的作用下吸盤就能“粘”在光滑的瓷磚上，故C不符合題意；
D、兩表面光滑的鉛塊緊壓后能“粘”在一起，這是因?yàn)榉肿娱g存在著相互作用的引力，故D不符合題意。
故選：A。
(1)不同物質組成的物體，相互摩擦帶異種的電荷，摩擦帶電的物體具有吸引輕小物體的性質；
(2)空氣對浸入其中的物體存在大氣壓強作用；
(3)磁體能吸引磁性材料；
(4)物質都是由分子組成的，分子之間存在相互作用的引力和斥力。
此題考查了大氣壓的存在、摩擦起電現象、磁體間相互作用及分子作用力的存在。一個“粘”字，包含不同的物理規律，要注意區分。

8.【答案】C

【解析】解：影片“流浪地球”開啟了中國科幻元年，其中“點燃木星”將地球推開，內能轉化為機械能，相當于內燃機的做功沖程，
故選：C。
內能轉化為機械能是做功沖程。
本題考查了內燃機的沖程，根據能量的轉化可以解答。

9.【答案】A

【解析】解：定時開關斷開時，播放器與指示燈串聯，電路中有電流，指示燈發光，“播放器”播放音樂，指示燈兩端的電壓發生了改變，故A正確，BCD錯誤。
故選：A。
由圖可知當定時開關閉合時播放器被短路，則播放器中沒有電流通過；若定時開關斷開時，播放器將接在電源兩端，由以上原理可知答案。
本題考查物理知識在生產生活中的應用，應在認真分析題意及電路的基礎上找到合適的物理規律作答。

10.【答案】D

【解析】解：由電路圖可知，R1與R2并聯，電壓表測電源兩端的電壓，電流表A1測R2支路的電流，電流表A2測干路電流。
因電源電壓保持不變，所以滑片移動時電壓表的示數不變，故AB錯誤；
因并聯電路中各支路獨立工作、互不影響，所以滑片移動時通過R1的電流不變，
滑動變阻器滑片P從中點向右移動過程中，接入電路中的電阻變大，
由I=UR可知，通過R2的電流變小，即電流表A1的示數變小，故C錯誤；
因并聯電路中干路電流等于各支路電流之和，所以干路電流變小，即電流表A2的示數變小，故D正確。
故選：D。
由電路圖可知，R1與R2并聯，電壓表測電源兩端的電壓，電流表A1測R2支路的電流，電流表A2測干路電流。根據電源的電壓可知滑片移動時電壓表示數的變化，根據并聯電路中各支路獨立工作、互不影響可知滑片移動時通過R1的電流變化，根據滑片的移動可知接入電路中電阻的變化，根據歐姆定律可知通過R2的電流變化，利用并聯電路的電流特點得出干路電流的變化。
本題考查了電路的動態分析，涉及到并聯電路的特點和歐姆定律的應用，分清電表所測的電路元件是關鍵。

11.【答案】D

【解析】解：在電源外部：電流從電源正極流向電源負極；在電源內部，電流從電源負極流向正極。
題中鋅片失去電子成為電池的負極，而銅片成為正極，電子的定向移動方向和電流方向相反，
在水果內部電流從鋅片流向銅片，所以接通電路時水果內部的離子定向移動形成電流；
在導線電流從銅片流向鋅片，所以接通電路時電子定向移動的方向是從鋅片定向移到銅片。
故選：D。
(1)我們把正電荷定向移動的方向規定為電流的方向；
(2)在電源外部：電流從電源正極流向電源負極；在電源內部，電流從電源負極流向正極。
此題考查了水果電池的工作原理，考查了我們利用物理方法解決實際問題的能力。

12.【答案】D

【解析】解：
A、若燈絲斷了，則測電筆測試電燈的左接線處和插座左孔時，氖管不會發光，故A錯誤；
B、若插座發生短路，則電路中的電流會過大，保險絲會熔斷，與題意不符，故B錯誤；
C、若進戶火線斷路，則測電筆測試電燈兩接線處和插座兩孔均不能使測電筆氖管發光，故C錯誤；
D、若進戶零線斷路，此時電燈兩接線處和插座兩孔都與火線相連，氖管均會發光，故D正確。
故選：D。
用測電筆接觸家庭電路中的導線時，測電筆氖管發光時，測電筆直接或間接接觸火線；氖管不發光時，測電筆接觸的是零線。
本題考查了用測電筆檢查家庭電路中的故障的方法。

13.【答案】B

【解析】解：一根火柴完全燃燒所釋放出的熱量：；燃燒一根火柴的時間大約是10s，則火柴燃燒時每秒產生的內能最接近1200J10=120J，故B正確。
故選：B。
已知火柴的質量和熱值，根據Q=mq求出一根火柴完全燃燒所釋放出的熱量；根據火柴燃燒的時間計算火柴每秒產生的內能。
本題考查了熱量的計算，屬于基礎知識，要掌握。

14.【答案】C

【解析】解：由題意可知，指紋開關S1或密碼開關S2均可以解鎖，鎖定開關S3斷開時暫停手機解鎖功能，則指紋開關S1和密碼開關S2可以獨立工作、互不影響即為并聯，且鎖定開關S3位于干路，然后與燈泡、電源組成電路，結合選項電路圖可知，選項C符合題意。
故選：C。
由題意可知，指紋開關S1或密碼開關S2均可以解鎖說明兩開關可以獨立工作、互不影響即為并聯，鎖定開關S3斷開時暫停手機解鎖功能，說明鎖定開關S3位于干路，然后與燈泡、電源組成電路，據此進行解答。
本題考查了串并聯電路的設計，根據題意得出三個開關的位置和連接方式是關鍵。

15.【答案】B

【解析】解：溫度計有一定的示數，冰水混合物的溫度是0℃，冰水混合物放在這一環境中會吸收熱量，其中的冰會熔化，并且在熔化過程中溫度保持不變，直到冰全部熔化成水；
所以將溫度計放入冰水混合物中，開始時冰水混合物溫度為0℃，溫度計中液體溫度較高，放出熱量體積收縮，溫度計示數變小，直到與冰水混合物溫度相同；
當冰全部熔化成水，溫度升高，溫度計中液體溫度也隨著升高，直到與環境溫度相同。
所以溫度計內液體體積先減少接著保持不變，隨后體積膨脹，最終保持不變。
故選：B。
(1)常用液體溫度計是根據液體的熱脹冷縮原理制成的；
(2)發生熱傳遞的條件是存在溫度差；
(3)冰屬于晶體，在熔化過程中吸收熱量，溫度保持不變。
此題考查了液體溫度計的工作原理和晶體熔化特點的應用，考查方式新穎，是一道創新題。

16.【答案】B

【解析】解：根據電路圖可知，R與虛線框內的電阻并聯；
由I=UR可得，電路的總電阻：，
虛線框內所有電阻的等效電阻為R′，由并聯電路電阻的特點：
1R′=1R+1R′，代入數據，15Ω=120Ω+1R′，
解得R′=203Ω；
用一個10Ω的定值電阻替換R，虛線框內的電阻均保持不變，此時并聯的總電阻R′′：
，代入數據，1R″=1203Ω+110Ω，
解得，R′′=4Ω，
電流表示數將變?yōu)椋篒′=UR″=10V4Ω=2.5A，
故選：B。
根據電路圖可知，R與虛線框內的電阻并聯，根據歐姆定律求出電路的總電阻，再根據并聯電阻的特點可求虛線框內所有電阻的等效電阻，用一個10Ω的定值電阻替換R，虛線框內的電阻均保持不變，再根據并聯電阻的特點求出此時并聯的總電阻，最后根據歐姆定律求出電流表示數。
本題主要考查并聯電路的特點和歐姆定律的使用，認清電路是關鍵。

17.【答案】熔? 充分燃燒

【解析】解：木炭可以煉銅是因?yàn)槟咎炕鹧娴臏囟雀哂阢~的熔點。
冶煉過程，不斷拉動風箱增加送風量可使木炭充分燃燒，提高熱效率。
故答案為：熔；充分燃燒。
物質由固態變?yōu)橐簯B(tài)為熔化，晶體熔化的溫度稱為熔點。
提高熱機效率的方法：
①盡量讓燃料充分燃燒；
②設法利用廢氣的能量；
③減少能量損失；
④保證良好的潤滑．
本題考查熔點的概念和提高熱機效率的方法，難度較小。

18.【答案】L1、L2? L1

【解析】解：閉合開關S1、S2時，兩燈并聯在電路中，都能發光；只閉合開關S1時，只有燈泡L1接入電路中，會發光。
故答案為：L1、L2；L1。
按照題意要求閉合開關后，根據串聯電路和并聯電路的特點，確定電路的連接方式，能夠形成通路的用電器就工作。
解決此類問題的關鍵是會識別串聯電路和并聯電路，會根據通路判斷用電器是否工作。

19.【答案】吸? 液化

【解析】解：液態二氧化碳汽化的過程中需要吸熱，所以地板溫度驟降，在地板上灑水即可凍成冰面；
壓縮機再將管道排出的二氧化碳?jí)嚎s會液化，液化的過程中要放熱。
故答案是：吸；液化。
物質由液態變?yōu)闅鈶B(tài)叫做汽化，汽化的過程中需要吸收熱量；物質由氣態變?yōu)橐簯B(tài)叫做液化，液化的過程中需要放出熱量。
分析生活中的熱現象屬于哪種物態變化，關鍵要看清物態變化前后，物質各處于什么狀態；另外對六種物態變化的吸熱和放熱情況也要有清晰的認識。

20.【答案】并聯? 61560

【解析】解：(1)手機充電時，手機相當于用電器，與其它家用電器的連接方式是并聯；
(2)電池充滿電后儲存的電能：W=UIt=3.8V×4500×10?3A×3600s=61560J。
故答案為：并聯；61560。
(1)給手機充電，手機相當于用電器，家庭電路中，用電器之間是并聯的。
(2)手機電池的總?cè)萘渴?500mA?h，即如果充電時通過手機的電流是4500mA，則需充電1h，據此利用W=UIt求出儲存的電能。
本題通過學生熟悉的手機，考查了家庭電路的連接方式、電功的計算，明確電池容量的含義是關鍵。

21.【答案】3 4

【解析】解：由題意可知，暖手鼠標墊正常工作時的電壓一定，
由P=UI=U2R知，當兩電阻并聯時，因并聯電路中總電阻小于任何一個分電阻，電路的總電阻最小，功率最大，為高溫?fù)酰?br /> 當兩電阻串聯時，因串聯電路中總電阻大于任何一個分電阻，所以電路的總電阻最大，功率最小，為低溫?fù)酰?br /> 當只有一個電阻工作時，為中溫?fù)酰?br /> 綜合分析最多可設置3個加熱擋位；
因串聯電路中總電阻等于各電阻之和，且兩個定值電阻均為10Ω，
所以，電路的總電阻：
，
因并聯電路中總電阻的倒數等于各分電阻倒數之和，且兩個定值電阻均為10Ω，
所以，電路的總電阻：
，
所以最大功率與最小功率的比為：
，即最大功率是最小功率的4倍。
故答案為：3；4。
由題意可知，暖手鼠標墊正常工作時的電壓一定，由P=UI=U2R可知，當加熱功率最大時，電路的總電阻最小，然后根據電阻的串聯和并聯得出兩電阻的連接方式，根據電阻的并聯求出電路的總電阻，根據P=UI=U2R可知最大功率是最小功率倍數。
本題考查了電阻的串并聯和電功率公式的應用，是一道較為簡單的應用題。

22.【答案】0.81.5

【解析】解：(1)若將R和L并聯后接在5V的電源上，由圖象知此時通過小燈泡的電流為IL=0.3A；
根據歐姆定律I=UR知，通過定值電阻R的電流為：
IR=UR=5V10Ω=0.5A，
根據并聯電路電流的規律知，
干路中的電流是：
I=IL+IR=0.3A+0.5A=0.8A；
(2)若將甲、乙串聯后接在8V電路中，根據串聯電路的電壓等于各部分電壓之和，且通過各電阻的電流相等，由圖可知，此時電路中的電流是I′=0.3A，小燈泡兩端的電壓為UL′=5V，此時定值電阻兩端的電壓為：
UR=I′R=0.3A×10Ω=3V，
此時電源電壓為U′=UL′+UR=5V+3V=8V，符合題意；
此時小燈泡的功率為：
PL=ULI′=5V×0.3A=1.5W。
故答案為：0.8；1.5。
(1)根據并聯電路電壓的規律，由圖得出5V電壓下通過燈與定值電阻的電流大小，根據并聯電路電流的規律求出總電流；
(2)根據串聯電路電流的規律及電壓的規律得出：將甲、乙串聯后接在8V電路中時的電流大小，根據P=UI求L的電功率。
題考查串聯電路的規律、歐姆定律的應用以及電功率公式的應用，關鍵是識別圖象，從圖中獲取有效的信息。

23.【答案】解：如圖所示，下邊的圓圈內不能是電流表，否則會造成電源短路，所以下邊的圓圈只能是電壓表；
當開關閉合時電路正常工作，所以上邊的圓圈只能是電流表，此時兩個燈泡并聯，如圖所示：
。
故答案是：如上圖所示。

【解析】如圖所示，下邊的圓圈內不能是電流表，否則會造成電源短路，所以下邊的圓圈只能是電壓表；
當開關閉合時電路正常工作，所以上邊的圓圈只能是電流表。
本題考查了電壓表和電流表的正確連接，要注意不能讓電路中出現短路現象。

24.【答案】解：由于LED燈的額定電壓為220V，則兩盞燈都能正常工作時，則兩個燈泡是并聯的，開關同時控制兩盞燈，開關串聯在干路上，并且開關接在LED燈和火線之間，如圖所示：


【解析】使開關同時控制兩盞燈正常工作，則開關和兩盞燈是串聯的，由于各用電器之間是并聯的，各用電器能正常工作，并且互不影響，所以，同時控制兩盞燈時應將開關串聯在干路上，注意火線首先進入開關，然后進入燈泡，零線直接進入燈泡，這樣斷開開關，切斷火線，操作更安全。
掌握家庭電路的燈泡、開關、三孔插座、兩孔插座、保險絲的接法，同時考慮使用性和安全性。

25.【答案】答：將衣服攤開通過增大液體的表面積加快水分蒸發，掛在向陽處通過提高液體的表面溫度加快水分蒸發，使衣服更快變干。

【解析】首先明確為了使剛洗過的衣服盡快變干，就是要加快衣服內水分的蒸發，然后再根據影響液體蒸發快慢的因素：液體的溫度、液體的表面積、液體表面上方空氣的流動這三個方面去采取措施。
此題主要考查學生對影響蒸發快慢的因素的理解和掌握，用所學知識分析身邊的現象，使學生明確物理知識是要應用于生活的，我們要利用我們學過的物理知識來改變我們的生活。

26.【答案】沸騰前后現象? 減少熱量散失? 101 燒杯內氣壓大于一個標準大氣壓? 水溫越高，吸熱越慢

【解析】解：(1)探究水的沸騰實驗的目的是探究水的溫度隨時間的變化規律，同時還注意觀察水沸騰前后時的現象。
(2)塑料片可減少熱量散失。
(3)從表格看出，此時水沸騰時溫度是101℃。此時燒杯內的氣壓大于一個標準大氣壓，故水的沸點高于100℃。
(4)沸騰前，水溫越高，熱損失越快。水吸熱越慢。
故答案為：(1)沸騰前后現象；
(2)減少熱損失；
(3)101；燒杯內氣壓大于一個標準大氣壓；
(4)水溫越高，吸熱越慢。
(1)探究水的沸騰實驗的目的：觀察沸騰前后現象，探究水沸騰過程的特點，即溫度的變化規律；
(2)為防止熱量散失，可在實驗中放置一塊塑料片。
(3)沸騰時溫度不變。氣壓越高，沸點越高。
(4)沸騰前，水溫越高，熱損失越快。水吸熱越慢。
本題考查探究水的沸騰實驗，重點考查了實驗?zāi)康模瑢?shí)驗數據分析和實驗現象分析。

27.【答案】保持不變? 變小? 大于? 不變? 植物汁液凝固點低

【解析】解：(1)由圖象知，水在6min?16min凝固，這段時間溫度一直是0℃，所以這段時間溫度不變；
(2)水凝固的特點：放出熱量，溫度不變，BC段試管內的冰水混合物在凝固過程中放出熱量，所以內能減??；
(3)有圖象可知：
在0?6min中，水的溫度從15℃變成0℃，假設這段時間放出熱量為Q1，根據Q=cm△t可知：水的比熱容；
由于燒杯中冰水混合物每分鐘吸熱相等，在16min?18min中，試管中冰的溫度從0℃降為?10℃，這段時間內冰放出熱量為13Q1，同理冰的比熱容：
，通過比較，。
(4)因?yàn)闊惺钦谌刍挠名}水制成的冰塊，所以溫度計乙的示數不變，一直為0℃；
(5)植物汁液在很冷的冬季不會凝固，是因?yàn)橹参镏耗厅c(diǎn)低。
故答案是：
(1)保持不變；
(2)變??；
(3)大于；
(4)不變；
(5)植物汁液凝固點低。
(1)由圖象知，水在6min?16min凝固，這段時間溫度不變；
(2)水凝固的特點：放出熱量，溫度不變；
(3)根據圖象和Q=cm△t計算出冰和水的比熱容進行比較；
(4)冰熔化的特點：吸收熱量，溫度不變；
(5)植物汁液在很冷的冬季不會凝固，是因?yàn)橹参镏耗厅c(diǎn)低。
此題水凝固圖象的分析，要注意把圖象分階段分析。

28.【答案】斷開? 保護電路? 變大? 電壓表示數為1.5V滑動變阻器的最大阻值太小

【解析】解：(1)滑動變阻器一上一下的串聯在電路中，根據I=UR=1.5V5Ω=0.3A知，電流表選用小量程，且與滑動變阻器串聯，如下圖：

(2)為了保護電路，連接電路時開關應該斷開，閉合開關前滑動變阻器的滑片滑到最大阻值處，即最右端；
(3)將5Ω的定值電阻換成10Ω定值電阻進行實驗，由分壓原理，電壓表示數增大，根據串聯電壓的規律，應增大變阻器分得的電壓，由分壓原理知，變阻器連入電路中的電阻要增大，故向右移動滑片直至電壓表示數為1.5V；
(4)圖中電池為3節，所以電源電壓為3×1.5V=4.5V，當AB間換成20Ω的電阻時，
電路的電流為：
I′=UVR=1.5V20Ω=0.075A，
根據串聯電路電壓的規律知，滑動變阻器兩端的電壓為：
，
滑動變阻器兩端的電阻為：
，即變阻器的最大阻值至少為40Ω，
所以當AB間換成20Ω的電阻時，無論怎樣移動滑片P，都無法完成實驗是因?yàn)榛瑒?dòng)變阻器的電阻太小了。
故答案為：(1)見上圖；(2)斷開；保護電路；(3)變大；電壓表示數為1.5V；(4)滑動變阻器的最大阻值太小。
(1)滑動變阻器一上一下的串聯在電路中，根據I=UR算出電路的電流，據此判斷出電流表的量程，且電流表與電阻串聯；
(2)為了保護電路，連接電路時開關應該斷開，閉合開關前滑動變阻器的滑片滑到最大阻值處；
(3)研究電流與電壓電阻的關系時，要保持電阻兩端的電壓不變，根據串聯電路分壓的特點分析出滑動變阻器的移動方向；
(4)定值電阻的阻值越大，所需變阻器的阻值越大，由串聯電路電壓的規律和分壓原理，求變阻器連入電路中阻值，據此分析。
此題屬于電學方面的綜合題目，考查的知識點比較廣泛，綜合性比較強，對學生的綜合能力要求比較高，屬于中考題目的熱點和焦點。因此，在做這方面的題目時，一定要靜下心來，仔細閱讀，認真審題。

29.【答案】2 材料、橫截面積相同時，導體的電阻大小與長度成正比

【解析】解：(1)電源電壓為3V，第3次測量的電流值為1.50A，
則根據I=UR可得：R=UI=3V1.50A=2Ω；
(2)根據表中數據描點連線可得R?L關系圖象，如圖所示。

(3)根據圖象可知：圖象為過原點的直線，說明材料、橫截面積相同時，導體的電阻大小與長度成正比。
故答案為：(1)2；
(2)如圖：

(3)材料、橫截面積相同時，導體的電阻大小與長度成正比。
(1)已知電源電壓，根據第3次測量的電流值，由歐姆定律求出電阻阻值。
(2)根據表中數據利用描點連線可得R?L關系圖象。
(3)根據圖象的特點得出結論，注意條件是材料、橫截面積相同。
本題考查歐姆定律的應用，對實驗數據的分析處理能力，關鍵是能利用控制變量法解答。

30.【答案】右? 0.8斷路? 8

【解析】解：(1)燈在額定電壓下正常發光，圖中電壓選用小量程，分度值為0.1V，示數為2.3V，小于燈的額定電壓2.5V，應增大燈的電壓，根據串聯電路電壓的規律，應減小變阻器的電壓，由分壓原理，應減小變阻器連入電路中的電阻大小，故滑片向右移動，直到電壓表示數為額定電壓；
當燈泡正常發光時，電流表示數如圖3，電流表選用小量程，分度值為0.02A，電流為0.32A，則小燈泡的額定功率為：
P=UI=2.5V×0.32A=0.8W；
(2)若電流表斷路，整個電路斷路，小燈泡熄滅，電壓表和電流表示數均0，符合題意；
若電流表短路，電流表示數為0，而電路為通路，燈發光，電壓表有示數，不符合題意，故其故障為(電流表)斷路；
(3)在沒有電流表的條件下，電壓表與定值電阻R應起到測量電流表的作用，故將R與燈串聯后再和變阻器串聯在電路中，電壓表先與燈并聯，移動滑片，當燈正常發光時(燈的電壓為2.5V)，再將電壓表與R并聯，測量出R的電壓，如下所示：

(4)由表中數據知，第2次實驗燈的電壓最小，則變阻器連入電路的電阻最大，變阻器連入電路的電阻最大不超過10Ω，由歐姆定律和串聯電路電壓的規律，電源電壓不超過：
；
在第3次實驗中，由歐姆定律和串聯電路電壓的規律，R與燈的電壓為：
ULR=U3+I3R=3V+0.36A×10Ω=6.6V，故電源電壓一定大于6.6V，綜上，結合已知條件，新設計的電路電源應選擇8V檔。
故答案為：(1)右；0.8；(2)斷路；(3)如上圖所示；(4)8。
(1)燈在額定電壓下正常發光，根據圖中電壓表選用的小量程讀數，比較電壓表示數與額定電壓的大小，根據串聯電路電壓的規律及分壓原理確滑片移動的方向；
根據電流表選用小量程確定分度值讀數，根據P=UI得出小燈泡的額定功率；
(2)逐一分析每個選項，找出符合題意的答案；
(3)在沒有電流表的條件下，電壓表與定值電阻R應起到測量電流表的作用，故將R與燈串聯后再和變阻器串聯在電路中，電壓表先與燈并聯，燈正常時，電壓表再與定值電阻并聯；
(4)由表中數據知，第2次實驗燈的電壓最小，則變阻器連入電路的電阻最大，可知變阻器連入電路的電阻不超過10Ω，由歐姆定律和串聯電路電壓的規律得出電源電壓不超過多少伏；
在第3次實驗中，由歐姆定律和串聯電路電壓的規律得出R與燈的電壓，可知電源電壓一定大于這個電壓，結合已知條件確定新設計的電路電源選擇的擋位。
本題測量小燈泡的電功率，考查操作過程、功率計算、故障分析，同時考查在沒有電流表的條件下設計方案測燈的功率的能力及串聯電路的規律及歐姆定律的運用，有一定難度。

31.【答案】解：(1)由圖可知：閉合開關，R，L并聯，由于L正常發光，
則根據并聯電路各支路兩端的電壓相等可知：
電源電壓，
則通電10s電路消耗的電能W=UIt=12V×1.2A×10s=144J；
(2)通過R的電流IR=UR=12V15Ω=0.8A，
根據并聯電路干路電流等于各支路電流之和可得：
IL=I?IR=1.2A?0.8A=0.4A，
由于燈泡正常發光，則：
。
答：(1)通電10s電路消耗的電能為144J。
(2)小燈泡的額定功率為4.8W。

【解析】(1)閉合開關，燈泡L與定值電阻R并聯，由于燈泡正常發光時的電壓和額定電壓相等，據此根據并聯電路的電壓特點可知電源電壓，利用W=UIt求出通電10s電路消耗的電能。
(2)根據歐姆定律求出通過R的電流，根據并聯電路的電流特點求出通過燈泡L的電流，利用P=UI即可求出燈泡的額定功率。
本題考查了串聯電路的特點和歐姆定律、電功率公式的應用，要注意燈泡正常發光時燈泡兩端的電壓等于燈泡的額定電壓。

32.【答案】解：(1)每秒噴水量為m=400t20=20t=20000kg，
水升溫過程平均每秒吸收的熱量為：。
(2)設消耗的煤油和液氫質量分別為m1，m2，
一子級發動機所做的有用功可表示為：W1=Q1η1=m1q1η1，
二子級發動機所做的有用功可表示為：W2=Q2η2=m2q2η2，
由W1=W2可得：m1q1η1=m2q2η2，
即：m1m2=q2η2q1η1。
答：(1)水升溫過程平均每秒吸收的熱量為6.72×109J。
(2)它們做相等的有用功時各自燃燒煤油和液氫的質量之比為m1m2=q2η2q1η1。

【解析】(1)先用m=400t20計算每秒噴水量，再用計算水升溫過程平均每秒吸收的熱量。
(2)分別表示出兩級發動機所做大的有用功的表達式，即：W1=Q1η1=m1q1η1，W2=Q2η2=m2q2η2，再根據有用功相同，分析可得質量比。
本題考查液體吸收熱量的計算、燃料完全燃燒放出熱量的計算及熱機效率的計算，并考查綜合性分析能力。

33.【答案】解：(1)根據電路圖可知，Rt與R串聯，電壓表測量Rt兩端電壓；
根據圖乙可知，當t=0℃時，Rt=80Ω，且Ut=8V
則I0=UtRt=8V80Ω=0.1A；
(2)測最高溫時，Ut′=15V
由I=UR可得，Rt′=Ut′I0=15V0.1A=150Ω
根據圖乙可得：Rt=180?80200t+80=0.5t+80
則當Rt′=150Ω測得溫度計的最高測量溫度：t=140℃；
(3)當t=240℃時，由Rt=0.5t+80得：Rt′′=200Ω
則I0′=Ut′Rt″=15V200Ω=0.075A，
此時，滑動變阻器對應的阻值為：Rt1=U?Ut′I0′=24V?15V0.075A=120Ω；
當t=0℃時，Rt=80Ω
Ut′′=I0Rt=0.075A×80Ω=6V
此時，滑動交阻器對應的阻值為Rt2=U?Ut′′I0′=24V?6V0.075A=240Ω，即滑動變阻器的最大阻值至少應為240Ω。
答：(1)I0的大小為0.1A。
(2)求該溫度計的最高測量溫度為140℃。
(3)滑動變阻器最大阻值至少應為240Ω。

【解析】(1)根據電路圖可知，Rt與R串聯，電壓表測量Rt兩端電壓，根據圖象讀出t=0℃時Rt的阻值，再根據歐姆定律求出電流I0的大??；
(2)根據歐姆定律測量最高溫度時Rt的阻值，然后根據Rt=0.5t+80求出測量的最高溫度；
(3)當t=240℃時，由Rt=0.5t+80求出Rt，根據歐姆定律求出I0，再根據串聯電路電壓特點和歐姆定律求出滑動變阻器的最大阻值的最小值。
本題考查了串聯電路的特點和歐姆定律的應用，從圖象中獲取有用的信息是關鍵。
