中考物理高分一輪單元復習17《電流電路》課件(含答案)
展開

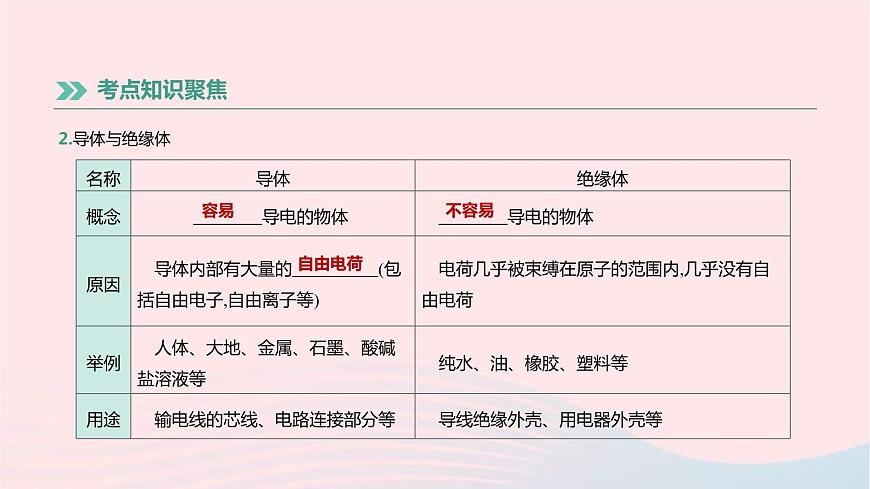

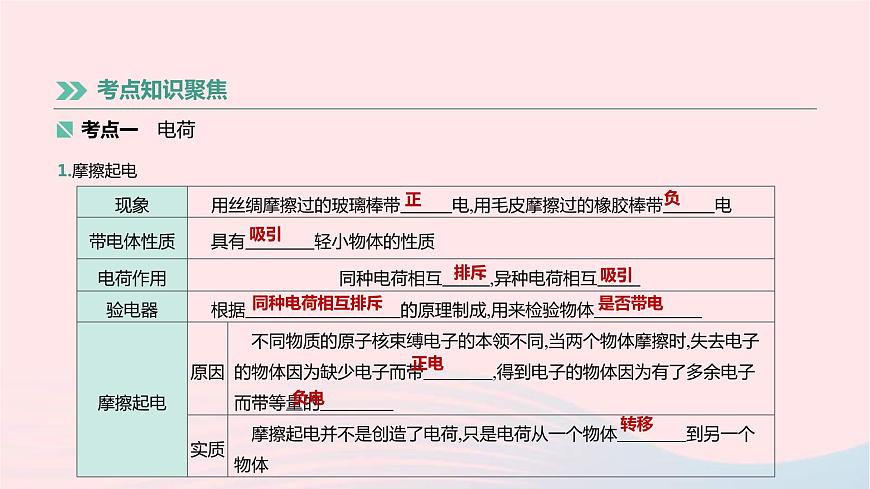

這是一份中考物理高分一輪單元復習17《電流電路》課件(含答案),共30頁。PPT課件主要包含了摩擦起電,是否帶電,同種電荷相互排斥,導體與絕緣體,不容易,自由電荷,正電荷,02A,分度值,逐個順次等內容,歡迎下載使用。
例1 [原創] 下列說法正確的是( )A.與絲綢摩擦過的玻璃棒靠近帶正電的物體時會相互排斥B.同種電荷相互吸引,異種電荷相互排斥C.絲綢和玻璃棒摩擦后玻璃棒帶正電,是因?yàn)椴AО糁械脑雍耸`電子的本領強,失去了電子D.摩擦起電的實質是創造了電荷
[答案]A[解析] 用絲綢摩擦過的玻璃棒帶正電,由于同種電荷相互排斥,所以靠近帶正電的物體時會相互排斥,故A正確。同種電荷相互排斥,異種電荷相互吸引,故B錯誤。玻璃棒帶正電是因?yàn)椴AО糁械脑雍耸`電子的本領弱,失去了電子,故C錯誤。摩擦起電的實質是發生了電荷的轉移,故D錯誤。
例2 如圖17-1所示,小杜同學用與絲綢摩擦過的玻璃棒接觸驗電器的金屬球,看到驗電器的金屬箔張開,此時( )A.玻璃棒和驗電器都帶上了負電荷B.玻璃棒帶正電荷,驗電器帶負電荷C.接觸的過程中電荷從驗電器轉移到了玻璃棒上D.金屬箔張開是因?yàn)楫惙N電荷相互排斥
變式A、B是兩個輕質泡沫小球,C是用毛皮摩擦過的橡膠棒,A、B、C三者之間相互作用時的場景如圖17-2所示,由此判斷( )圖17-2A.小球A帶正電B.小球B帶正電C.小球B可能不帶電D.小球A可能不帶電
例3對如圖17-3所示電路的分析中,錯誤的是( )A.當斷開S1、S2,閉合S3時,R1與R2為串聯B.當斷開S3,閉合S1、S2時,R1與R2為并聯C.當斷開S1,閉合S2、S3時,R1與R2為串聯D.只要同時閉合Sl、S3,就會出現短路現象
例4 [2017·棗莊] 圖17-4中與圖17-5所示的實物圖一致的電路圖是( )
變式1 下面是小華同學對身邊的一些電路進行觀察分析后作出的判斷,其中不正確的是( )A.一般家庭的衛生間都要安裝照明燈和換氣扇,它們既能同時工作又能單獨工作,它們是并聯的B.教室里的日光燈同時發光,同時熄滅,它們是串聯的C.樓道中的電燈是由聲控開關和光控開關共同控制的,只有在天暗并且有聲音時才能亮,所以聲控開關、光控開關及燈是串聯的D.一般家庭中都要安裝照明燈和其他用電器,使用時互不影響,它們是并聯的
變式2下列關于圖17-6所示電路的說法中,正確的是( )A.閉合S1,斷開S2,L1發光,L2不發光B.閉合S1、S2,L1、L2都發光C.S1、S2都斷開,L1、L2都不發光D.閉合S2,斷開S1,L1、L2都發光
變式3 某品牌滾筒洗衣機,筒門處有開關S1,筒門關閉時S1閉合,筒門打開時S1斷開,筒門開關S1和控制開關S2必須同時閉合時,洗衣機才能工作,下列符合要求的電路模型是( )
例5[2017·揚州] 如圖17-8,請用筆畫線代替導線完成電路。要求:兩燈并聯,開關控制干路,電流表測量干路電流,導線不能交叉。
例6如圖17-9甲所示的電路中,閉合開關S,兩燈泡均發光,且兩個完全相同的電流表指針偏轉均如圖乙所示,通過燈泡L1和L2的電流分別為( )A.1.2 A 1.2 AB.0.3 A 0.3 AC.1.2 A 0.3 AD.1.5 A 0.3 A
變式1 [2017·益陽] 如圖17-10所示的電路中,閉合開關S1、S2,電流表、燈泡L1和L2均能正常工作,則下列說法正確的是( )A.開關S1閉合,S2斷開,電源外部電流流向?yàn)閍→b→c→dB.開關S1、S2都閉合,燈泡L1和L2并聯C.開關S1、S2都閉合,通過燈泡L1的電流一定大于通過燈泡L2的電流D.開關S1、S2中任意一個開關閉合,都會有燈泡發光
[答案]B[解析] 由題中電路圖可知,開關S1閉合,S2斷開,電源外部電流流向?yàn)閐→c→b→a,故A錯誤。由電路圖可知,閉合開關S1和S2,燈泡L1與L2首首相連、尾尾相連,兩燈是并聯的,故B正確。開關S1、S2都閉合,燈泡L1與L2并聯,由于不知道兩燈泡的電阻大小關系,不能判斷通過燈泡L1的電流與通過燈泡L2電流的大小關系,故C錯誤。開關S1在干路上,控制所有用電器,開關S2控制燈泡L1,故只閉合S1,燈泡L2發光,S1、S2都閉合,兩燈泡都發光,只閉合S2,兩燈泡都不發光,故D錯誤。
變式2三只燈泡L1、L2、L3串聯在電路中,燈L1最亮、L3最暗,則通過它們的電流( )A.L1最大B.L2最大C.L3最大D.一樣大
變式3如圖17-11所示是興趣小組探究并聯電路電流特點的實物圖,實驗中保持電源電壓不變,先閉合開關S,下列說法正確的是( )A.甲、乙兩表均有示數B.再閉合開關S1,甲表示數大于乙表示數C.再閉合開關S1,甲表示數變大,乙表示數不變D.再閉合開關S1,甲表示數變大,乙表示數變小
例小明所在學習小組的同學一起做“探究并聯電路中電流的規律”實驗。(1)如圖17-12甲是他們?cè)O(shè)計的電路圖,圖乙是他們測量電流時連接的實驗電路,此時電流表測量的是 (選填“A”“B”或“C”)處的電流。?
(2)請?jiān)趫D乙中移動一根導線,測量另外一處的電流。在移動的導線上畫“×”,并用筆畫線代替導線連接正確的電路。移動后電流表測量的是 (選填“A”“B”或“C”)處的電流。?
[答案]如圖甲(或乙)所示
(3)在改接電路時,開關必須 。?(4)實驗中,依次把電流表分別接入電路中的A、B、C處,測出該點的電流,并把電流表的示數記錄在下表中。
①小偉認為:只分析第1次記錄的實驗數據,即可得出結論,小明認為這樣得出的結論是不科學的,理由是 。?②小洋認為:分析第2、3次記錄的實驗數據,即可得出并聯電路中,通過各支路的電流相等。你認為小洋同學得出的結論是 (選填“正確”或“錯誤”)的,理由是 。?③為了使實驗結論更具科學性,請你提出一條合理化建議:? 。?(5)實驗結束后,小組同學對實驗進行展示時,小明收集了全班實驗中電流表出現的故障,有以下幾種,請你分別寫出產生這些情況的原因:
選用了兩只規格相同的燈泡
只分析一組實驗數據得出的結論,不具有普遍性
應選用不同規格的小燈泡,進行多次實驗,得出結論
① ;?② ;?③ 。?(6)在進行小組討論時,小明認為:在第一次實驗的基礎上,只改變電源電壓,三次分別測出A、B、C三處的電流,也能得出具有普遍性的結論,你認為小明的實驗方案是 (選填“可行”或“不可行”)的。?
電流表“+”“-”接線柱接反
(7)小明利用原有的實驗器材,添加一個開關,又設計了一個電路。利用這個電路,不用更換電流表的位置,就可直接測出A、B、C三處的電流,同樣可得出三處電流的關系。請?jiān)趫D17-14所示虛線框中畫出電路圖。
