    中考物理高分一輪單元復習18《電壓電阻》課件(含答案)

    展開

    這是一份中考物理高分一輪單元復習18《電壓電阻》課件(含答案),共33頁。PPT課件主要包含了分度值,阻礙作用,電流的大小,控制變量法,橫截面積,最大阻值為50Ω,最大電流為15A,一上一下,圖18-1,圖18-2等內容,歡迎下載使用。

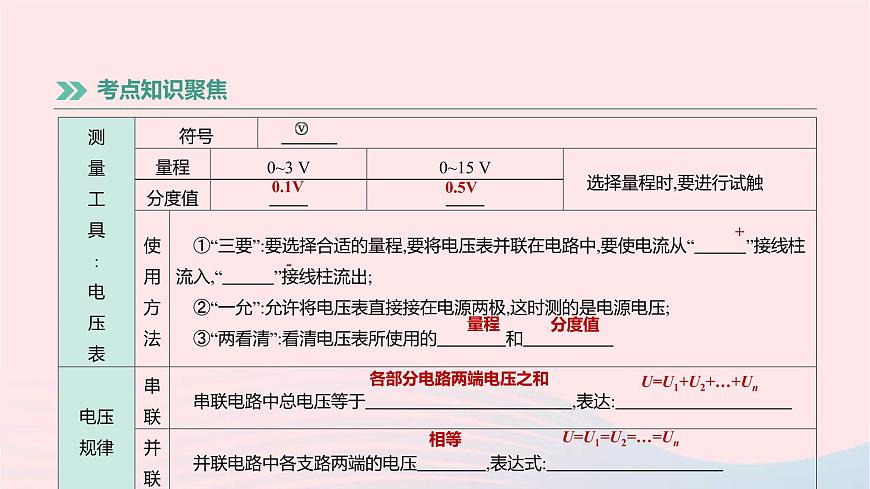

    各部分電路兩端電壓之和
    U=U1+U2+…+Un
    U=U1=U2=…=Un

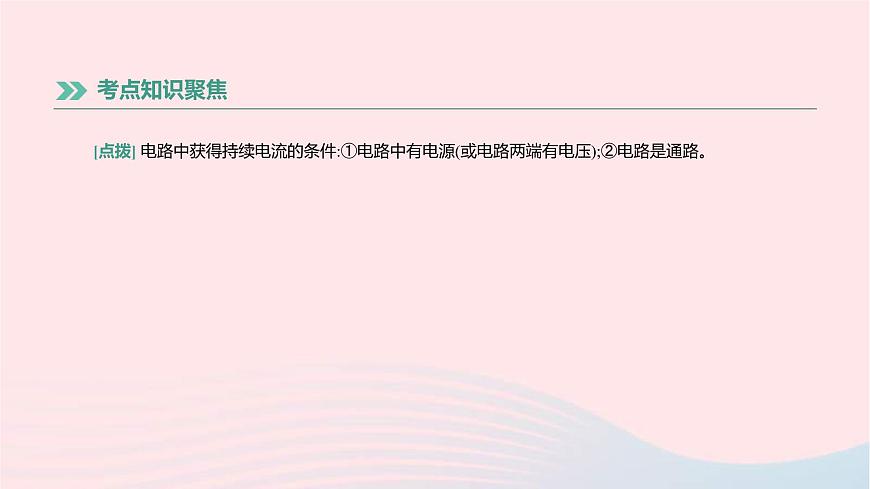

    [點撥] 電路中獲得持續電流的條件:①電路中有電源(或電路兩端有電壓);②電路是通路。

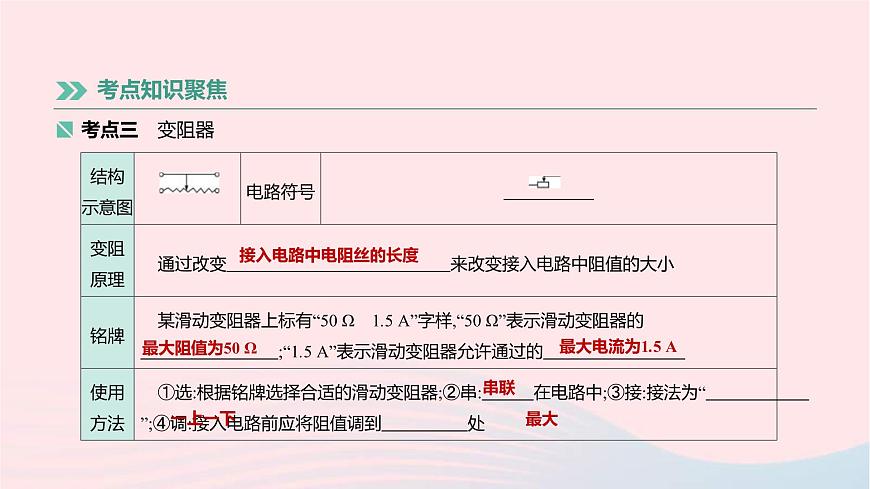

    接入電路中電阻絲的長度

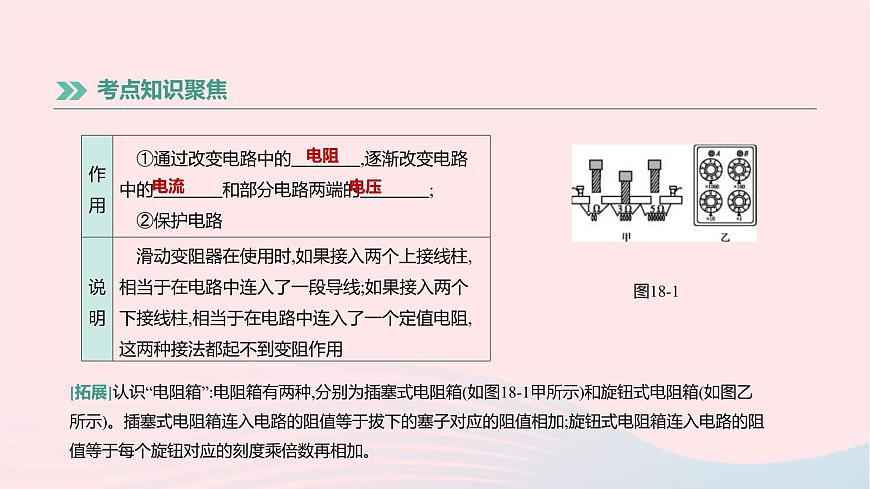

    [拓展]認識“電阻箱”:電阻箱有兩種,分別為插塞式電阻箱(如圖18-1甲所示)和旋鈕式電阻箱(如圖乙所示)。插塞式電阻箱連入電路的阻值等于拔下的塞子對應的阻值相加;旋鈕式電阻箱連入電路的阻值等于每個旋鈕對應的刻度乘倍數再相加。
    /知識縱橫/ 1.電流表和電壓表
    2.滑動變阻器與電阻箱
    例1如圖18-2所示,在燒杯中加入鹽水,然后將連在電壓表上的銅片和鋅片插入鹽水中,這樣就制成了一個鹽水電池。觀察電壓表的接線和指針偏轉可知:鋅片是鹽水電池的    極,該電池的電壓為    V。鹽水中,正電荷不斷地在銅片聚集,負電荷不斷地在鋅片聚集,鹽水中電流的方向是       。?
    例2[2017·臨沂] 小明在實驗室里連接了如圖18-3所示的電路,下列對此電路的認識,正確的是(  )A.小燈泡并聯,電壓表測電源電壓B.小燈泡串聯,電壓表測L2兩端的電壓C.若燈L1短路,則電壓表示數為零D.若燈L2短路,則電壓表示數為3 V
    例3 如圖18-4甲所示,當電路中的開關S閉合時,兩電壓表的指針位置均如圖乙所示,則電阻R1和R2兩端的電壓分別為(  )A.1.2 V 4 VB.4.8 V 1.2 VC.6 V 1.2 VD.1.2 V 8 V
    變式1關于電壓、電流和電阻,下列說法正確的是(  )A.導體的電阻由它兩端的電壓和通過的電流決定B.電荷移動就能形成電流C.電路中有電流時它兩端一定有電壓D.電壓的作用是在電路中產生自由電荷
    變式2如圖18-5所示的電路中,當開關S閉合后,電壓表能直接測出燈泡L1兩端電壓的是(  )
    變式3在探究電路的電壓規律時用了圖18-6中的某個電路,已知R1=R2Ib Ua=UbB.IaUbD.Ia=Ib Ua
