中考物理一輪復習第15章《電流和電路》課件(含答案)

這是一份中考物理一輪復習第15章《電流和電路》課件(含答案)，共25頁。PPT課件主要包含了兩種電荷，考點一，吸引輕小物體，同種電荷相互排斥，6×10－19C，原子核，容易導電，不容易導電，自由移動，考查角度2摩擦起電等內容，歡迎下載使用。

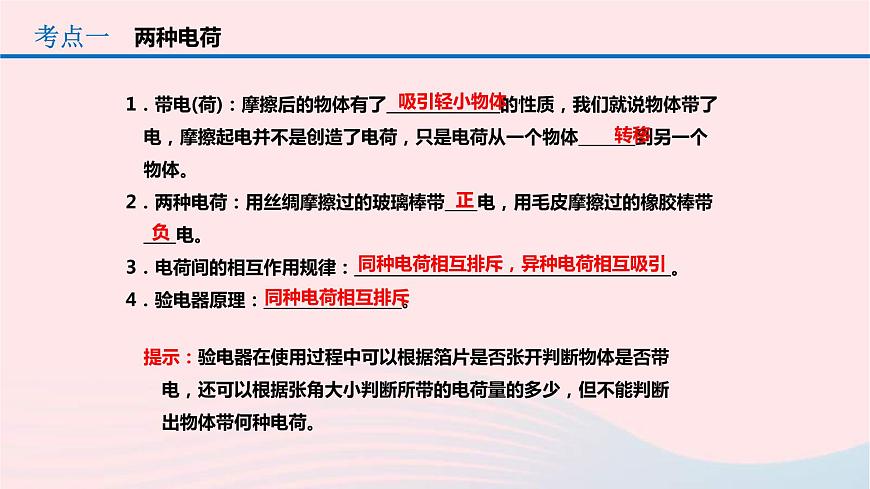

1．帶電(荷)：摩擦后的物體有了______________的性質，我們就說物體帶了電，摩擦起電并不是創造了電荷，只是電荷從一個物體_______到另一個物體。2．兩種電荷：用絲綢摩擦過的玻璃棒帶____電，用毛皮摩擦過的橡膠棒帶____電。3．電荷間的相互作用規律：_______________________________________。4．驗電器原理：_________________。
同種電荷相互排斥，異種電荷相互吸引
提示：驗電器在使用過程中可以根據箔片是否張開判斷物體是否帶電，還可以根據張角大小判斷所帶的電荷量的多少，但不能判斷出物體帶何種電荷。

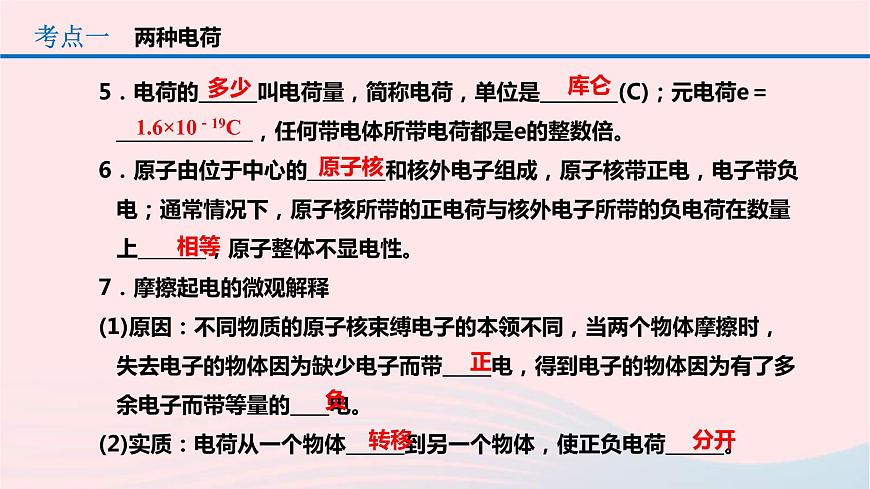

5．電荷的______叫電荷量，簡稱電荷，單位是________(C)；元電荷e＝______________，任何帶電體所帶電荷都是e的整數倍。6．原子由位于中心的________和核外電子組成，原子核帶正電，電子帶負電；通常情況下，原子核所帶的正電荷與核外電子所帶的負電荷在數量上_______，原子整體不顯電性。7．摩擦起電的微觀解釋(1)原因：不同物質的原子核束縛電子的本領不同，當兩個物體摩擦?xí)r，失去電子的物體因?yàn)槿鄙匐娮佣鴰____電，得到電子的物體因?yàn)橛辛硕嘤嚯娮佣鴰У攘康腳___電。(2)實質：電荷從一個物體______到另一個物體，使正負電荷______。

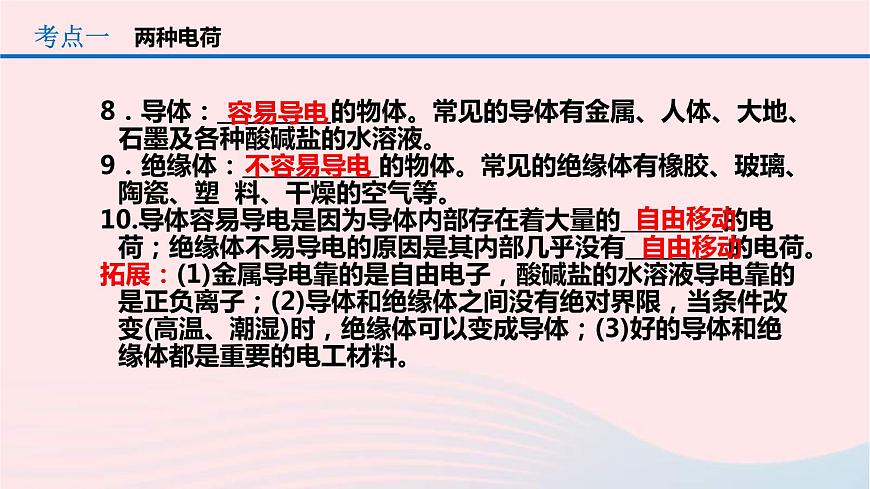

8．導體：__________的物體。常見的導體有金屬、人體、大地、石墨及各種酸堿鹽的水溶液。9．絕緣體：____________的物體。常見的絕緣體有橡膠、玻璃、陶瓷、塑 料、干燥的空氣等。10.導體容易導電是因?yàn)閷?dǎo)體內部存在著大量的_________的電荷；絕緣體不易導電的原因是其內部幾乎沒有_________的電荷。拓展：(1)金屬導電靠的是自由電子，酸堿鹽的水溶液導電靠的是正負離子；(2)導體和絕緣體之間沒有絕對界限，當條件改變(高溫、潮濕)時，絕緣體可以變成導體；(3)好的導體和絕緣體都是重要的電工材料。

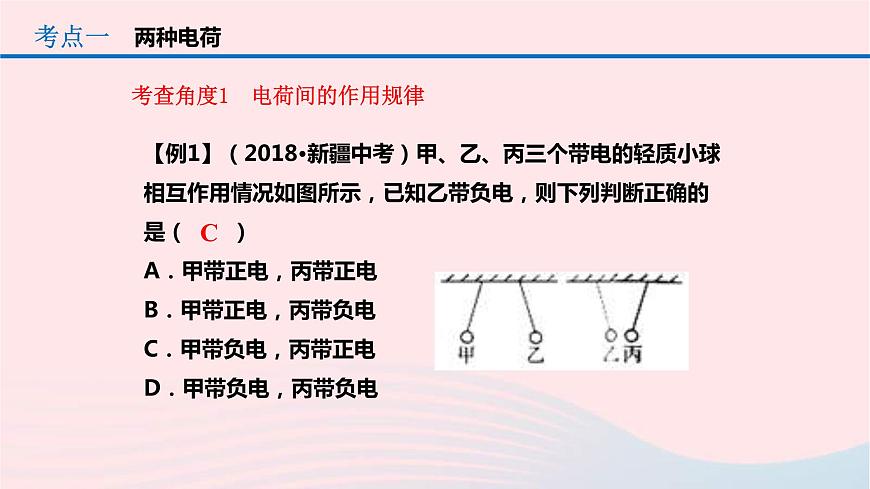

【例1】（2018?新疆中考）甲、乙、丙三個帶電的輕質小球相互作用情況如圖所示，已知乙?guī)ж?fù)電，則下列判斷正確的是（　?。〢．甲帶正電，丙帶正電B．甲帶正電，丙帶負電C．甲帶負電，丙帶正電D．甲帶負電，丙帶負電
考查角度1　電荷間的作用規律

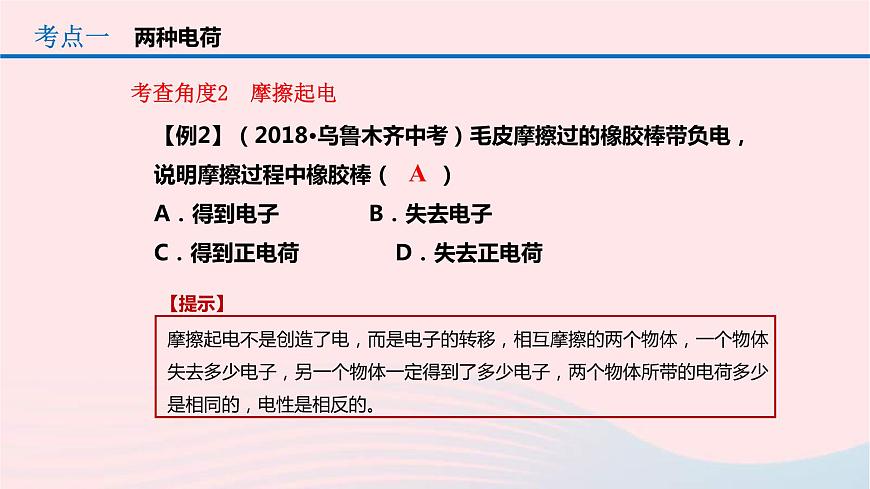

【例2】（2018?烏魯木齊中考）毛皮摩擦過的橡膠棒帶負電，說明摩擦過程中橡膠棒（　?。〢．得到電子 B．失去電子C．得到正電荷 D．失去正電荷

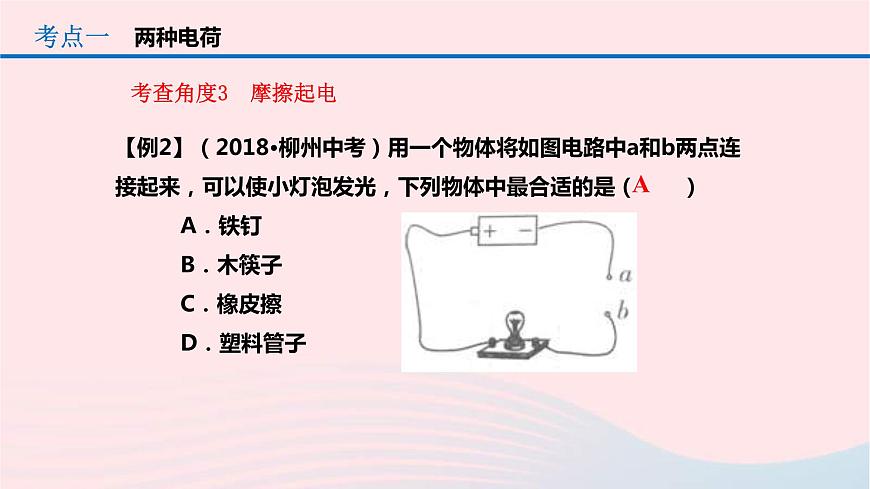

【例2】（2018?柳州中考）用一個物體將如圖電路中a和b兩點連接起來，可以使小燈泡發光，下列物體中最合適的是（　?。〢．鐵釘B．木筷子C．橡皮擦D．塑料管子

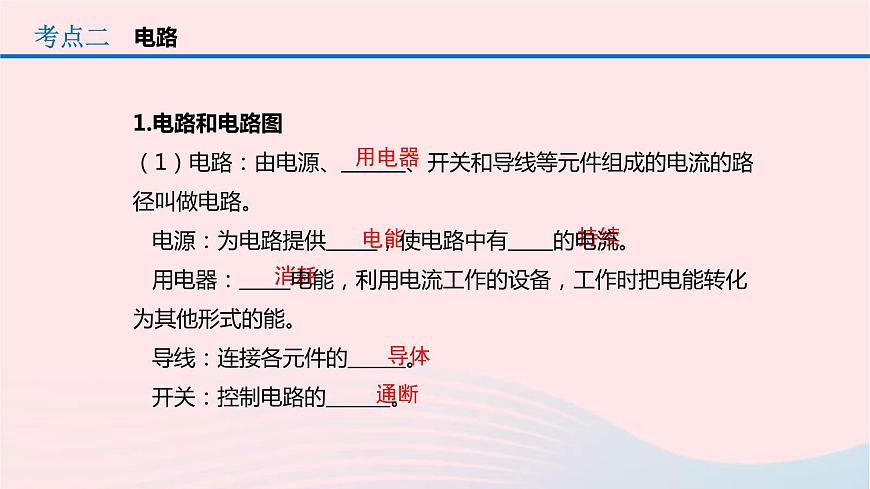

1.電路和電路圖（1）電路：由電源、 、開關和導線等元件組成的電流的路徑叫做電路。 電源：為電路提供 ，使電路中有 的電流。 用電器： 電能，利用電流工作的設備，工作時把電能轉化為其他形式的能。 導線：連接各元件的 。 開關：控制電路的 。
（2）三種電路通路：接通的電路叫通路，即電路中處處是連通的，電路中有 。開路：斷開的電路，即斷路。電路中有一處或者幾處是斷開的，電路中沒有 。短路：用導線把電源的兩極直接連接起來的情況叫做短路。短路時電路中 過大，會燒壞電源，是絕對不允許的。
（3）電路圖：用統一規定的 表示電路連接情況的圖叫做電路圖。2.串聯電路（1）定義：把電路元件逐個 連接起來的電路叫做串聯電路。特點：電流有且只有一條路徑；各串聯用電器相互影響，一處斷路，整個電路都斷開；開關控制整個電路，位置改變，控制作用不變。
3.并聯電路（1）定義：把元件 地連接起來組成的電路叫做并聯電路。（2）特點：電流至少有 路徑；各用電器獨立工作，互不影響；干路開關控制 ，支路開關只控制 。
【例4】 如圖所示是電扇中的一個自動保護裝置：當電扇不慎被碰發生傾斜或傾倒時，小球就會向一側使電路斷開，起到保護電扇的作用，由此判斷，這個保護裝置在電扇電路中的作用相當于（　　）A．開關B．導線C．電源D．用電器
考查角度1　電路的組成
考查角度2　電路圖和實物圖
【例5】（2018?武漢中考）如圖所示電路圖中，與實物電路對應的是（　　）
考查角度3　串、并聯電路的識別
【例6】（2018?常州中考）小華有一發光棒，閉合開關，眾小燈齊發光；一段時間后，其中一小燈熄滅，如圖所示。關于該小燈熄滅的原因以及眾小燈的電路連接方式，下列猜想中合理的是（　?。〢．若該小燈處斷路，眾小燈并聯；若該小燈處短路，眾小燈串聯B．若該小燈處斷路，眾小燈并聯；若該小燈處短路，眾小燈并聯C．若該小燈處斷路，眾小燈串聯；若該小燈處短路，眾小燈串聯D．若該小燈處斷路，眾小燈串聯：若該小燈處短路，眾小燈并聯
考查角度4　串、并聯電路的設計
【例7】（2018?鎮江中考）小明設計了一種停車位是否被占用的模擬提醒裝置：用指示燈L發光的亮和暗分別表示車位被占用和未被占用，車位被占用時控制開關S閉合，下列能實現此功能的電路是（　?。?br/> 1.電流：電流是表示電流強弱的物理量，用符號“I”表示，其國際單位為 ，簡稱“ ”，符號為 ，常用單位還有毫安（mA）、微安（μA），1A=103 mA =106μA. 2.電流的形成：電荷的 形成電流。定向移動的電荷可以是正電荷，可以是負電荷，也可能是正、負電荷同時向相反的方向移動形成的。 3.電流的方向：物理學中規定， 電荷定向移動的方向?yàn)殡娏鞯姆较?。?）負電荷定向移動的方向與電流方向 。
（2）電源接入電路時，電流總是從電源的正極流出，經過導線、用電器等流入電源的負極。 （3）金屬導電靠自由電子定向移動形成電流，定向移動的方向與電流方向相反。
4.電流表 電流表是測量電流 的儀表，符號 。 電流表的使用方法： （1）電流表要 在電路中 要測量通過某部分電路的電流，必須將電流表與該部分電路 ，讓通過該部分電路的電流全部通過電流表。
（2）電流表“+”“-”接線柱要正確連接電流表時，要注意使電流從電流表的“ ”接線柱流入，從“ ”接線柱流出。 （3）被測電流不能超過電流表的量程若事先無法估計電流大小，可采用最大量程用“ ”選擇合適的量程。 （4）絕對不允許不經過用電器把電流表 接到電源的兩極上。5.串、并聯電路電流規律 串聯電路中電流處處 ；并聯電路中干路的電流等于 _____ 。
【例8】（2018?達州中考）如圖所示，用一個帶負電的物體a去接觸不帶電的驗電器的金屬球b時，金屬球b也帶上負電，則下列說法正確的是（　?。〢．a(chǎn)上的一些電子轉移到b上，瞬時電流方向b→aB．b上的一些電子轉移到a上，瞬時電流方向a→bC．b上的一些原子核轉移到a上，瞬時電流方向b→aD．a(chǎn)上的一些原子核轉移到b上，瞬時電流方向a→b
考查角度1　電流的方向
考查角度2　電流表的使用
【例9】（2018?新疆中考）如圖中兩燈規格不同，能測出通過燈L1電流的電路是（　?。?br/>考查角度3　串、并聯電路的電流規律的應用
【例10】 如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉均如圖乙所示，通過燈泡L1和L2的電流分別為（　　）A．1.5A 0.3AB．1.2A 1.2AC．0.3A 0.3AD．1.2A 0.3A
（1）為了防止損壞電流表，在不能事先估計電流大小的情況下，應先進行　 　，以正確選擇電流表或電流表的量程。
考查角度4　探究串、并聯電路的電流規律
【例11】（2018?黃岡中考）在探究并聯電路電流規律的實驗中。
（2）小方連接的部分電路如圖所示，請你將電路連接完整。（3）小方將以上電路連接完后，閉合開關，調節滑動變阻器，發現燈泡L1和L2發光、電流表A1和A2有示數、電流表A示數為零。則電路故障可能是__________________。（4）排除故障，進行實驗，小方記錄了如下數據。
分析以上實驗數據，小方發現通過兩條支路的電流總是相等。為了探究這個發現是否具有普遍性，可以　 　，再進行實驗。
