帶電太陽風粒子被地球磁場吸到北極與大氣層作用，從而形成了北極光。
磁場能使小磁針轉動，這使得小聰和小明感到物質世界的奇妙。但他們又想，什么樣的物體周圍才會有磁場呢？為了探究這一問題，他們決定首先通過互聯網收集“磁場”的信息，然后制訂實驗探究計劃。
我們所處的是一個信息化的社會，互聯網已成為科學研究的重要交流平臺，利用互聯網收集信息、交流信息也是科學探究的重要形式。
1820年4月的一天，丹麥物理學家奧斯特（Oersted 1777-1851）在課堂上演示物理實驗，當他給導線通電時，導線附近的小磁針發生輕微的偏轉?！巴?，電流產生了磁場！”

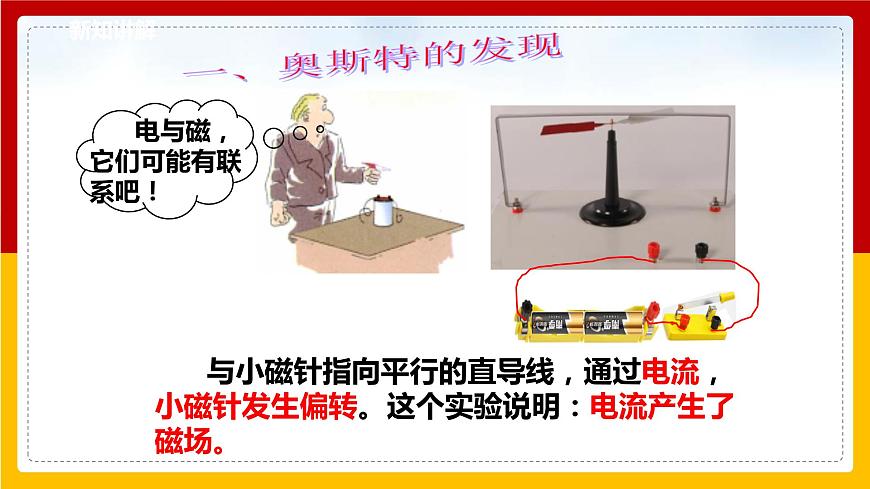

與小磁針指向平行的直導線，通過電流，小磁針發生偏轉。這個實驗說明：電流產生了磁場。

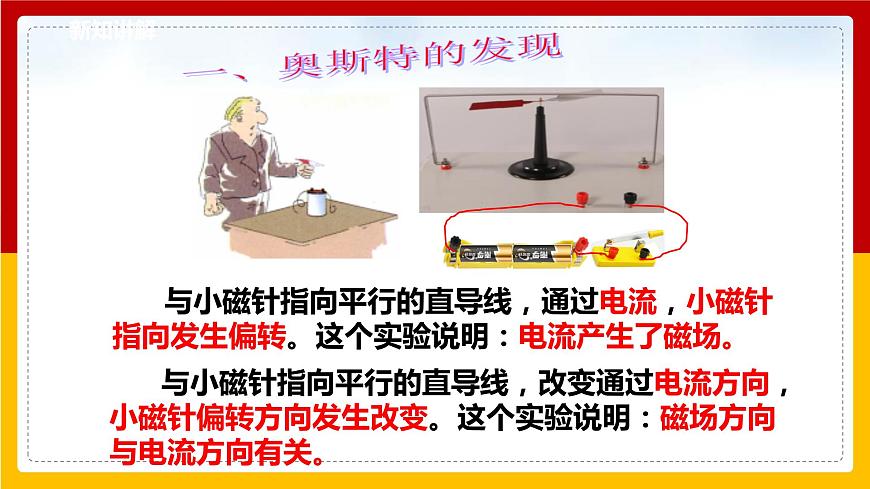

與小磁針指向平行的直導線，通過電流，小磁針指向發生偏轉。這個實驗說明：電流產生了磁場。
與小磁針指向平行的直導線，改變通過電流方向，小磁針偏轉方向發生改變。這個實驗說明：磁場方向與電流方向有關。
進一步的研究發現，直線電流產生的磁場中，磁感線是以導線為圓心的同心圓。
奧斯特的發現，揭示了電與磁的聯系，打開了電磁學領域的一扇大門，使人類對磁與電現象的研究進入一個新的發展時期。
奧斯特的發現激勵了科學家的探索熱情。他們讓電流通過各種形狀的導線，研究電流產生的磁場，其中，用導線繞成通電螺線管，應用非常廣泛。通電螺線管的磁場是什么樣的呢？
螺線管是用導線繞成的。用計算機可以模擬從直線電流的磁場到通電螺線管的磁場演化過程。
觀察 從直線電流的磁場到通電螺線管的磁場
實驗探究 通電螺線管的磁場方向
如圖所示，將變阻器、螺線管、開關串聯，接在電源上，閉合開關，小磁針指向如圖所示。
如圖所示，改變電流方向，閉合開關，小磁針指向如圖所示。
進行實驗收集證據：將實驗過程小磁針指向記錄如圖所示（紅色為N極）。
實驗結論：通電螺線管的磁場與條形磁體磁場相似，其磁場方向與電流方向有關。
為了便于記憶，法國科學家安培（Andre-Marie Ampere,1775-1836）總結出判斷通電螺線管極性與電流方向的關系的方法。
安培定則：用右手握螺線管，讓四指彎向螺線管中的電流方向，則大拇指所指那一端就是螺線管的N極。
右手握住螺線管，四指隨著電流轉，大拇指指向N端。
1820年10月安培在法國科學院的例會上做了一個有趣的小實驗：在做好的螺線管中央穿一根細線，把它懸掛起來。請從理論上分析，螺線管通電后會出現什么現象？實際做一做，檢驗?zāi)愕呐袛嗍欠裾_。
分析：螺線管通電后變成一個條形磁體，水平懸掛相當于一個指南針。靜止時，S極指向南方，N極指向北方。因為地球是個巨大磁體，地磁北極在地理南極附近，地磁南極在地理北極附近，在地球周圍存在著磁場。
你也許注意到，環形電流的磁場與小磁針的磁場類似。受此啟發，科學家們找到了物體磁性的來源。
三、物體磁性從哪里來
物質是由原子組成，原子由帶正電的原子核和繞核旋轉的電子構成。電子繞核旋轉就形成了環形電流。因此，每個原子都可以看做是一個微型小磁針。如圖所示。
在大部分物體中，由于大量微型小磁針的指向紊亂，物體不顯磁性；而在有的物體中，大量微型小磁針指向較為一致，物體就具有磁性。如圖所示。
物體磁化的過程，實質上是物體內微型小磁針按順序“整隊”的過程。
