第七章 第2節電流的磁場
丹麥物理學家奧斯特發現的電流磁效應，是科學史上的重大發現．揭開了物理學史上的一個新紀元．
① 通電導體周圍存在著磁場
② 電流的磁場方向跟電流方向有關

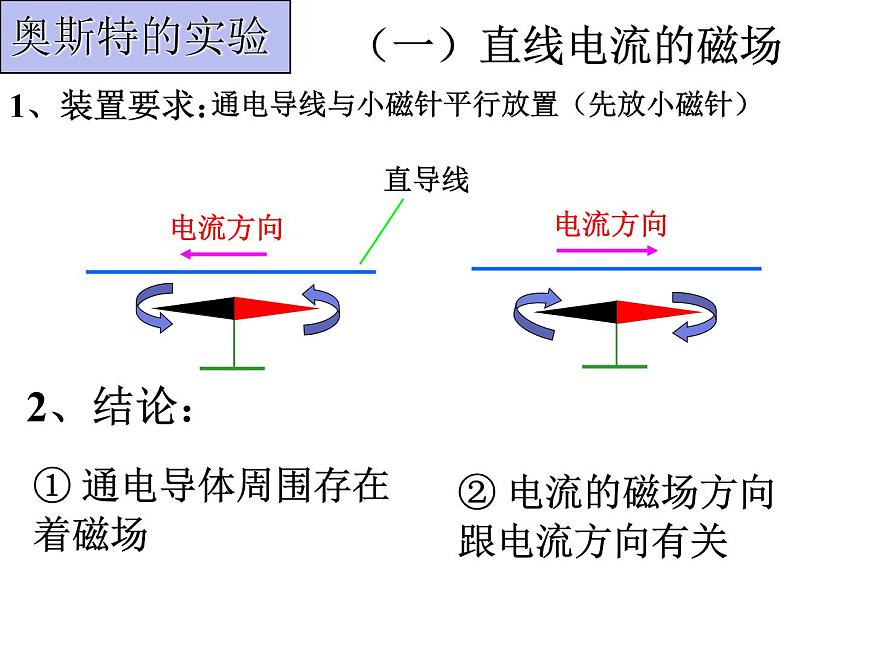

通電導線與小磁針平行放置（先放小磁針）

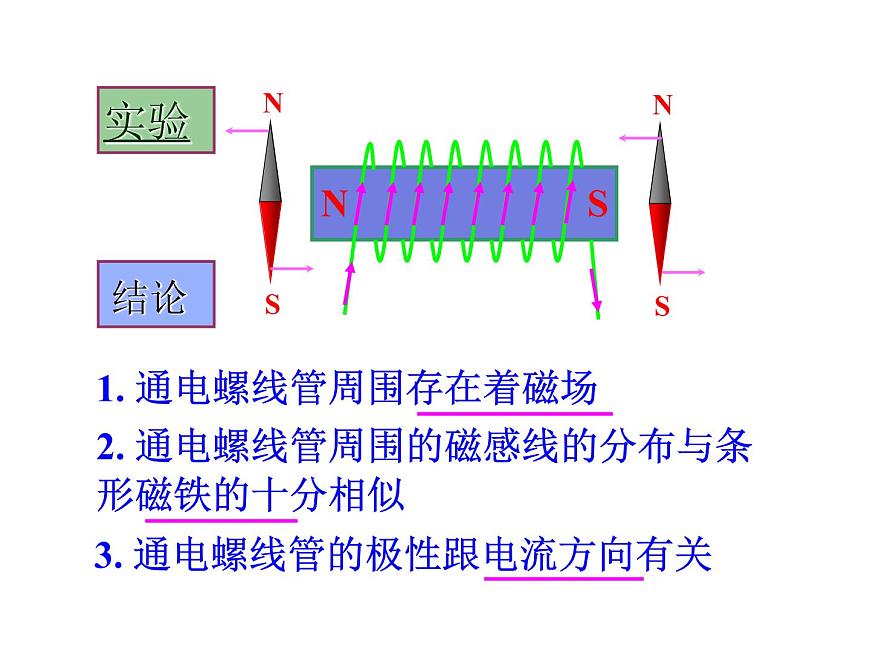

1. 通電螺線管周圍存在著磁場
2. 通電螺線管周圍的磁感線的分布與條形磁鐵的十分相似
3. 通電螺線管的極性跟電流方向有關

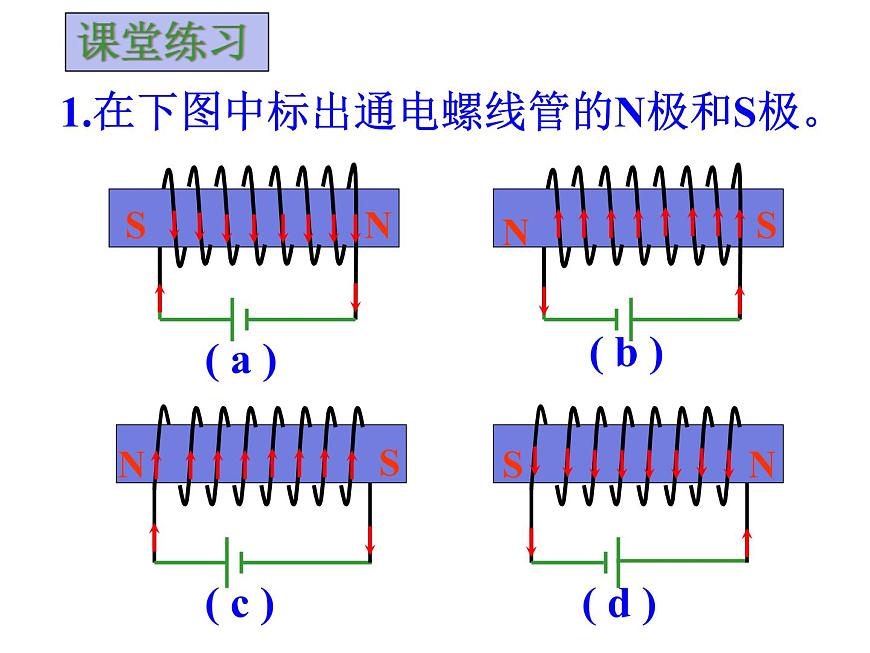

1.在下圖中標出通電螺線管的N極和S極。
1 練習判斷磁場方向
小磁針放在螺線管兩端及內部觀察指向,標出NS極
1.首先發現電流磁效應的科學家是: 。
2.奧斯特的實驗說明: 。
3.通電螺線管的磁感應線分布與 十分相似。
4.通電螺線管的極性跟電流方向之間的關系,可 以 來判定。
通電導體周圍也存在著磁場
下圖奧斯特實驗的示意圖．分別做甲和乙所示實驗，說明_______________________；分別做甲和丙所示實驗， 說明___________________________________.
說明通電導體周圍存在磁場
說明通電導體周圍磁場方向與電流方向有關
1.科學家的每次重大發現，都有力地推動了人類文明的進程。丹麥物理學家 首先發現了電流周圍存在則磁場，第一個揭示了電和磁之間的聯系。小郭同學自制了一個用開關來控制電磁鐵南北極的巧妙裝置，如圖所示。當開關S接 （選填“a”或“b”）點時，電磁鐵的A端是N極。
2.如圖所示，閉合開關使螺線管通電，可以觀察到左邊彈簧 ，右邊彈簧 （選填“伸長”、“縮短”或“不變”）。
3.玩具小船上固定有螺線管（有鐵芯）、電源和開關組成的電路，如圖7所示，把小船按圖示的方向放在水面上，閉合開關，船頭最后靜止時的指向是（ ）
A.向東 B.向南 C.向西 D.向北
現象①通電時小磁針發生偏轉，結論① 通電導體周圍存在著磁場
現象②改變電流方向時小磁針偏轉方向發生改變，結論②電流的磁場方向跟電流方向有關
2. 通電螺線管周圍的磁感線的分布與條形磁體的十分相似

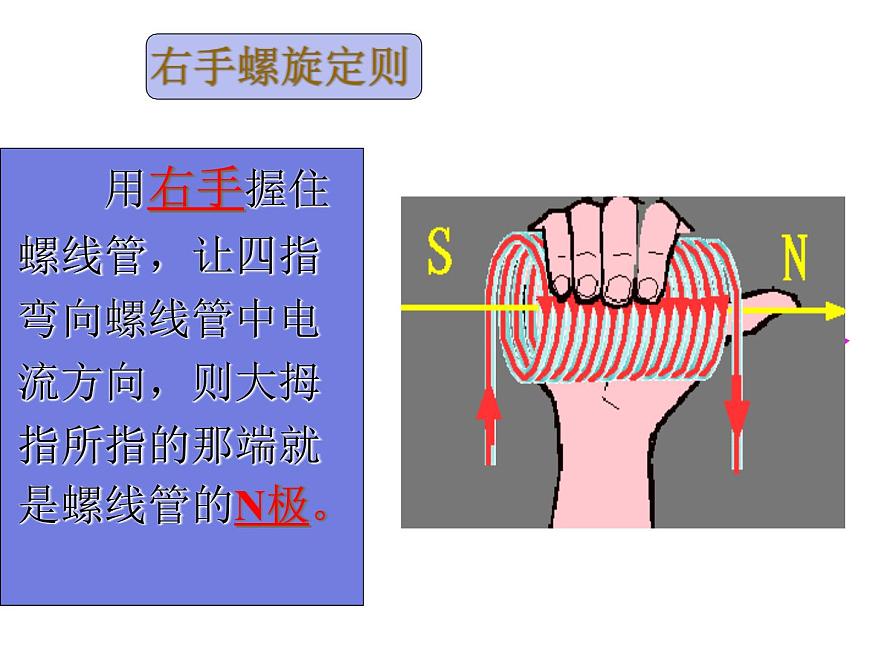

4、右手螺旋定則：用右手握住螺線管，讓四指彎向螺線管中電流方向，則大拇指所指的那端就是螺線管的N極。
