初中物理教科版九年級上冊2 電流的磁場說課ppt課件

這是一份初中物理教科版九年級上冊2 電流的磁場說課ppt課件，共12頁。PPT課件主要包含了通電直導體周圍的磁場，奧斯特實驗表明，電流方向，通電螺線管的四種情況，課堂回顧等內容，歡迎下載使用。

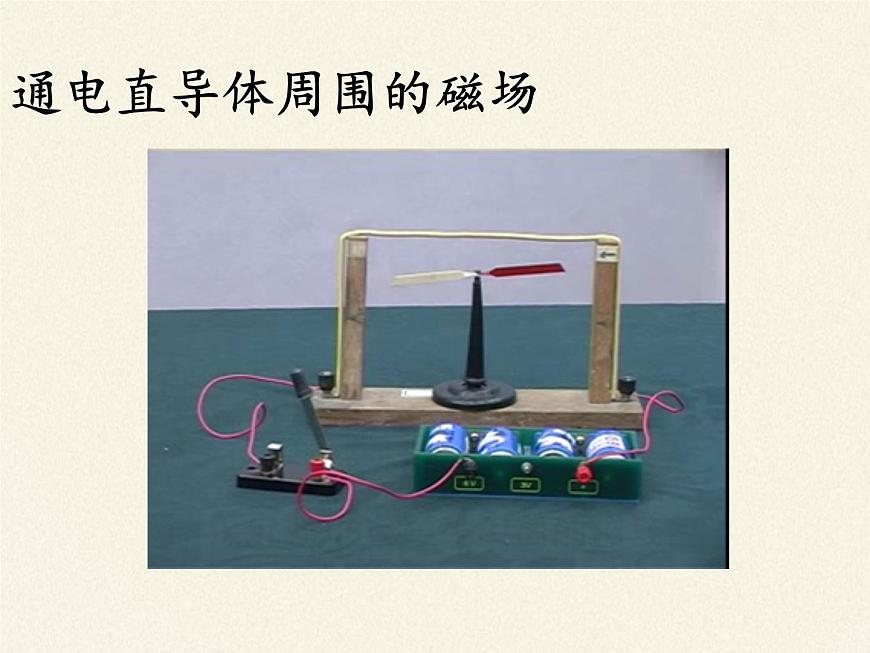

1、通電導體周圍存在 ；
2、通電導體周圍的磁場方向與 有關。
奧斯特，丹麥著名物理學家。他于1820年通過實驗首次揭示了電與磁的奧秘，打開了電磁學的一扇大門，使人類對電與磁的研究進入一個新時期。

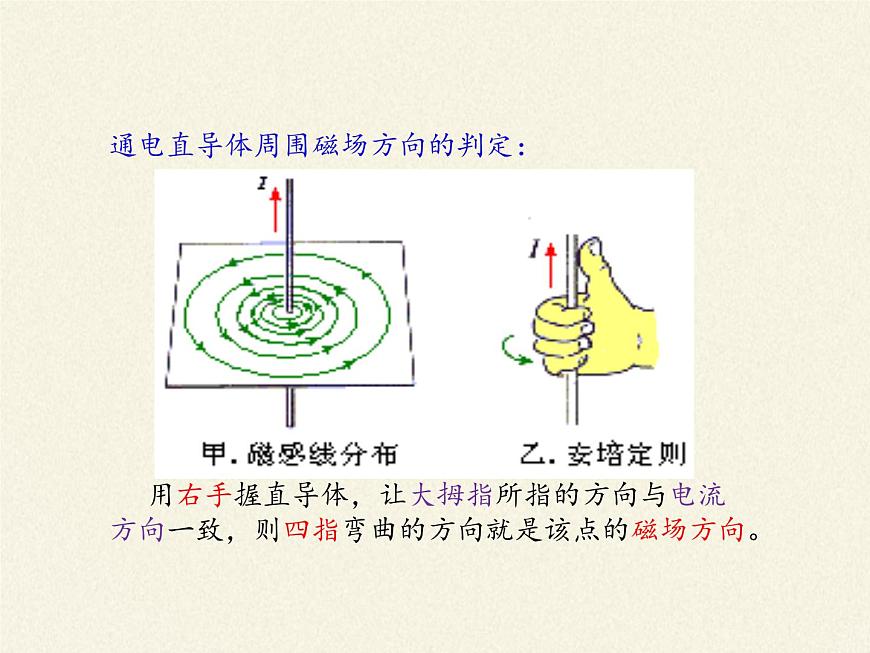

通電直導體周圍磁場方向的判定：
用右手握直導體，讓大拇指所指的方向與電流方向一致，則四指彎曲的方向就是該點的磁場方向。

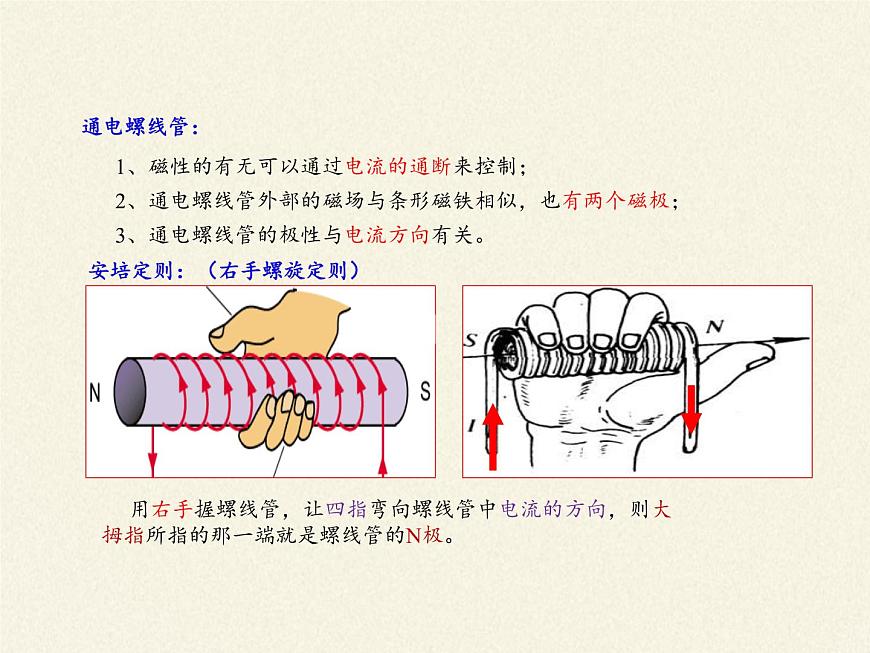

2、通電螺線管外部的磁場與條形磁鐵相似，也有兩個磁極；
3、通電螺線管的極性與電流方向有關。
安培定則：（右手螺旋定則）
用右手握螺線管，讓四指彎向螺線管中電流的方向，則大拇指所指的那一端就是螺線管的N極。
1、磁性的有無可以通過電流的通斷來控制；

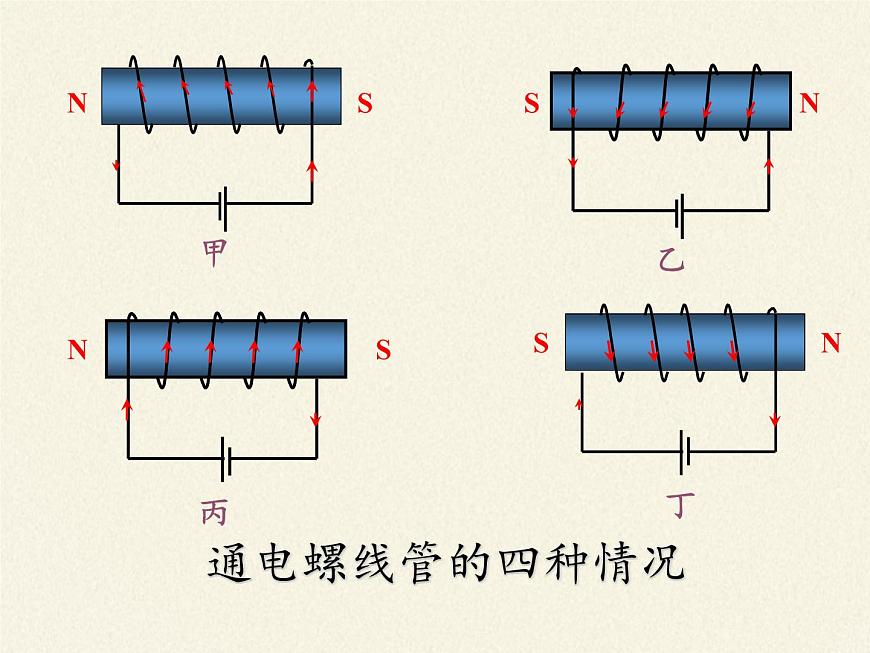

2、利用安培定則判斷出螺線管的S、N極；
3、根據磁體外部磁場方向的規定標出磁感線方向；
4、根據小磁針在磁場中的受力方向或者磁極間的相互作用規律標出小磁針的N極。
例2、如圖所示，在一根光滑的金屬桿上有兩根可以自由滑動的螺線管，當接通電源后相互排斥，已知左邊螺線管的左端為N極，請畫出螺線管的繞線。
1、根據磁極間的相互作用規律確定螺線管的 S、N極；
2、根據電源的正負極標出電流方向；
3、根據電流方向運用安培定則正確繞線。
如圖所示，a、b、c三枚小磁針分別放在通電螺線管的正上方、管內 和右側．當這些小磁針靜止時，小磁針N 極的指向是 ( )A．a(chǎn)、b、c均向左B．a(chǎn)、b、c均向右C．a(chǎn)向左，b向右，c向右D．a(chǎn)向右，b向左，c向右
1、通電導體周圍存在磁場；2、通電導體周圍的磁場方向與電流方向有關。
通電螺線管外部的磁場與條形磁體相似；它的磁性有無可以通過電流的通斷來控制；極性與電流方向有關。
安培定則：用右手握螺線管，讓四指彎向螺線管中電流的方向，則大拇指所指的那一端就是螺線管的N極。
1、今天我認識了電與磁的奧秘
2、我還知道怎樣運用安培定則判斷通電螺線管的極性
