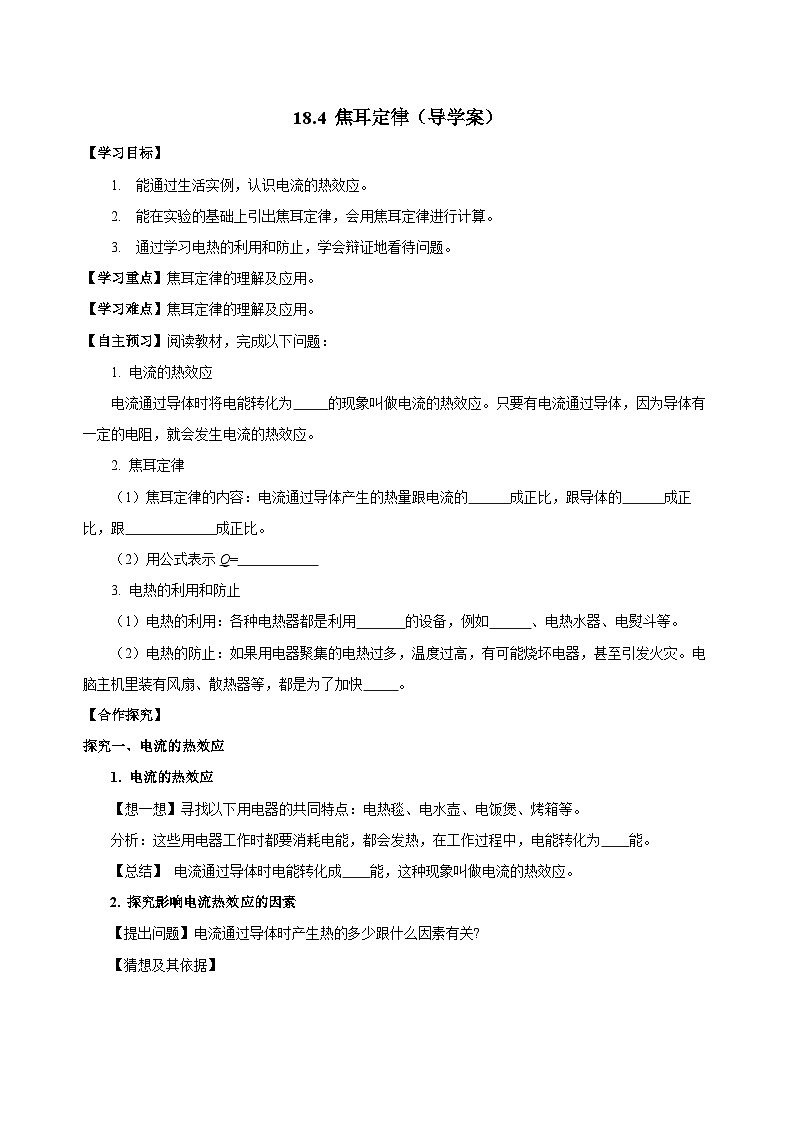

人教版第4節 焦耳定律課時訓練

這是一份人教版第4節 焦耳定律課時訓練，共10頁。
1. 能通過生活實例，認識電流的熱效應。
2. 能在實驗的基礎上引出焦耳定律，會用焦耳定律進行計算。
3. 通過學習電熱的利用和防止，學會辯證地看待問題。
【學習重點】焦耳定律的理解及應用。
【學習難點】焦耳定律的理解及應用。
【自主預習】閱讀教材，完成以下問題：
1. 電流的熱效應
電流通過導體時將電能轉化為 的現象叫做電流的熱效應。只要有電流通過導體，因為導體有一定的電阻，就會發生電流的熱效應。
2. 焦耳定律
（1）焦耳定律的內容：電流通過導體產生的熱量跟電流的 成正比，跟導體的 成正比，跟 成正比。
（2）用公式表示Q=
3. 電熱的利用和防止
（1）電熱的利用：各種電熱器都是利用 的設備，例如 、電熱水器、電熨斗等。
（2）電熱的防止：如果用電器聚集的電熱過多，溫度過高，有可能燒壞電器，甚至引發火災。電腦主機里裝有風扇、散熱器等，都是為了加快 。
【合作探究】
探究一、電流的熱效應
1. 電流的熱效應
【想一想】尋找以下用電器的共同特點：電熱毯、電水壺、電飯煲、烤箱等。
分析：這些用電器工作時都要消耗電能，都會發熱，在工作過程中，電能轉化為 能。
【總結】 電流通過導體時電能轉化成 能，這種現象叫做電流的熱效應。
2. 探究影響電流熱效應的因素
【提出問題】電流通過導體時產生熱的多少跟什么因素有關?
【猜想及其依據】
①可能與通過導體的 有關。因為導體在通入電流時才會發熱，所以電流通過導體時產生熱的多少跟電流有關；
②可能與導體的 有關。導線和電熨斗串聯接入電路，電流是相同的，電熨斗熱的溫度高，而導線幾乎不熱，電流產生的熱可能與電阻有關。
③可能與通電 有關。由生活經驗可知，通電時間越長，電流產生的熱量也會越多。
【設計實驗】
（1）實驗裝置介紹（焦耳定律演示器）
兩個透明的塑料容器內部密閉著等量的空氣；容器內部的空氣與U形管一端相連通。兩個容器中各有一段電阻絲，兩個容器里的電阻絲 聯在一起接入電路。
（2）實驗原理
如圖所示，兩個透明容器中密封著空氣，U形管中液面高度的變化反映密閉空氣的體積變化。同時使用兩個密閉容器時，哪一側U型管中液柱出現的高度差大，表明哪一側的電阻絲產生的 多。圖中，因為Δh右＞Δh左，所以電流通過 側的電阻絲產生的熱量多。
（3）研究方法
①控制變量法：在探究電流通過導體產生熱的多少跟電流、電阻、通電時間的關系時，每次實驗應該控制兩個物理量不變。
②轉換法：實驗中通過觀察U形管液面的 來比較電流產生熱量的多少，這種研究方法叫轉換法。
（4）實驗器材
學生電源、焦耳定律演示器、電流表、滑動變阻器等。
為了進行多次實驗，需要改變通過兩個電阻絲的電流，所以在電路中串聯一個滑動變阻器，通過移動滑片改變電流。
（5）實驗記錄表
實驗次數
電流關系
電阻大小/Ω
通電時間
關系
U形管液面
高度差⊿h
左
右
左
右
左
右
左
右
1
相等
5
10
相等
2
大
小
相等
相等
【進行實驗】
（1）探究電流通過導體產生的熱量跟電阻的關系
如圖所示，將兩根阻值不等的電阻絲串聯接入電路。閉合開關，通電一段時間后，觀察U形管液面高度差的變化。
（2）探究電流通過導體產生的熱量跟電流的關系
在右方密封盒外并聯一個5Ω的電阻R3，目的是改變通過盒內電阻的電流大小，由于R3的分流作用，因此通過兩個容器中電阻的電流不同，I1= I2。從而研究電流通過導體產生的熱量跟電流的關系。
閉合開關，通電一段時間后，觀察U形管液面高度差的變化。
（3）探究電流通過導體產生的熱量跟時間的關系
閉合開關，通電一段時間后，觀察同一個密封盒內U形管液面高度差的變化大小。
【收集證據】
實驗次數
電流關系
電阻大小/Ω
通電時間
關系
U形管液面
高度差⊿h
左
右
左
右
左
右
左
右
1（甲圖）
相等
5
10
相等
2（乙圖）
大
小
相等
相等
甲 乙
【分析論證】
（1）分析實驗步驟（1）發現：在電流和通電時間相等時， 越大，電流產生的熱量越多。
（2）分析實驗步驟（2）發現：在電阻和通電時間相等時， 越大，電流產生的熱量越多。
（3）分析實驗步驟（3）發現，在電流和電阻相等時， 越長，電流產生的熱量越多。
歸納實驗結論
（1）在電流相同、通電時間相同時，電阻越大，這個電阻產生的熱量越多。
（2）在電阻相同、通電時間相同時，通過一個電阻的電流越大，這個電阻產生的熱量越多。
（3）在電流相同、電阻相同時，通電時間越長，這個電阻產生的熱量越多。
【交流討論】
實驗結束后，小紅說她在一本書上看到用如圖所示的裝置也可以探究電流通過導體產生的熱量跟哪些因素有關。請你對該裝置進行評價。
【評價】該裝置中，兩個相同的燒瓶盛有質量相同、溫度相同的同種液體；燒瓶內插有溫度計，可以測量液體的溫度。
燒瓶內有兩個阻值不同的電阻絲，組成串聯電路接入電路中。所以通過比較燒瓶內液體的溫度可以探究影響電流通過導體產生熱量的因素。
（1）當電阻絲通電后，電流產生熱量使煤油溫度升高，從而使溫度計示數上升，因此根據溫度計示數的變化可知電流產生熱量的多少。
（2）甲圖中R1、R2兩電阻串聯，通過兩電阻的電流相等，但兩電阻的阻值不同，所以可探究電流產生熱量的多少與 的關系。
（3）乙圖中R1、R2兩電阻并聯，甲、乙兩裝置中，電源電壓相同，乙圖中電阻R1兩端的電壓大于甲圖中電阻R1兩端的電壓，則乙實驗裝置中通過電阻R1的電流大。所以由a、c（或b、d）可以探究電流通過導體產生的熱量與 的關系。
【例題1】如圖所示，在研究電熱與哪些因素有關的驗中，同學們猜想電熱可能與電流大小、電阻大小以及通電時間長短有關。
（1）左側密閉容器內電阻絲阻值為5Ω，右側密閉容器外部，將一個阻值為5Ω的電阻與這個容器內的電阻絲并聯，目的是使通過左右兩密閉容器內電阻絲的______不同，右側容器內電阻絲的阻值應為______Ω，才能符合實驗研究的要求；
（2）本實驗是研究電流的____效應；實驗中通過U形管中液面的高度差反映密閉空氣溫度的變化，左側U形管中液面高度差大于右側U形管中液面高度差，說明：______。
探究二、焦耳定律
1. 焦耳定律
英國物理學家焦耳用近40年的時間做了400多次實驗，發現了電流通過導體產生的熱量跟導體電阻、通過導體的電流及通電時間之間的關系，即焦耳定律。
（1）內容：
電流通過導體產生的熱量跟 成正比，跟導體的 成正比，跟 成正比。
（2）公式： Q =
（3）公式中Q = I2Rt 各量及其單位：
I表示電流，單位是 （A）；R表示電阻，單位是 （Ω）；t表示時間，單位是 （s）；
Q表示熱量，單位是 （J）
1焦耳=1安2×1歐×1秒
2. 推導焦耳定律
若電流做的功全部用來產生熱量，即Q = W
因為電功 W = UIt，根據歐姆定律U = ，所以 Q = W = UIt =
可見，在消耗的電能全部用來產生熱量時，根據電功公式和歐姆定律推導出的結論與焦耳定律一致。
3. 電功與電熱
（1）電功與電熱的區別
電功是指電流通過一段電路所做的功，它的大小表示電路消耗電能的多少，或表示有多少電能轉化為其他形式的能。電熱是指電流通過一段電路做功時，電能轉化為 的那一部分。
兩者表示的意義不同，是兩個不同的概念。
（2）電功與電熱的聯系
①純電阻電路（如電爐、電熱器、電熨斗等電路）
該類電路中，電流通過用電器時，電能全部轉化為內能，電流產生的熱量就等于電流做的功（消耗的電能），即Q=W，所以Q放= W總=Pt=UIt= U2t/R=I2Rt
上述公式適用于純電阻電路。
②非純電阻電路
在該類電路中，當電流通過用電器時，電能主要轉化為其它形式的能量，只有一部分轉化為內能。此時電能=內能+機械能，所以內能 電能（選填“大于”、“小于”或“等于”）。。
例如，當電扇工作時，消耗的電能主要轉化為電機的機械能，有少部分轉化為內能發熱。
W總＝UIt =W機械能＋Q熱量，電熱 電功（選填“大于”、“小于”或“等于”）。
4. 電功、電功率、焦耳定律計算公式及其適用范圍
電功
電功率
焦耳定律
適用條件
基本公式



普遍適用
推導公式
W=U2Rt=I2Rt
P=U2R=I2R
Q=U2Rt=UIt

Q=W
5. 想想議議
（1）你現在明白了嗎？電爐絲通電時，為什么電爐絲熱得發紅，而導線卻幾乎不發熱？
（2）額定電壓相同的燈泡，額定功率越大，電阻越小，正常工作時單位時間內產生的熱量越多?？墒前凑战苟?，電阻越大，單位時間內產生的熱量越多。二者似乎有矛盾，這是怎么回事?
【例題2】一根60 Ω的電阻絲接在36 V的電源兩端，在5 min內共產生多少熱量？
【例題3】將規格都是“220V 100W”的一臺電風扇和一床電熱毯，接入家庭電路中，通電時間相同，下列說法正確的是（ ）
A. 電風扇產生的熱量多 B. 電熱毯產生的熱量多
C. 二者產生的熱量一樣多 D. 無法比較二者產生的熱量
【例題4】某電動機上標有“220V 2A”，它的線圈電阻為5?，當它正常工作1min后，消耗的電能為多少？線圈中產生的熱量為多少？如沒有其他能量的損失，則得到多少的機械能？
探究三、電熱的利用和防止
1. 電熱的利用
生活中和許多產業中都要用到電熱。家里的電熱水器、電飯鍋、電熨斗，養雞場的電熱孵化器，都是利用電熱的例子。電熱器的優點: 清潔衛生，沒有環境污染，熱效率高，還可以方便地控制和調節溫度。
2. 電熱的防止
電流的熱量有時是有害的，應該及時解決。
①例如我們的電腦在工作時，電路元件發熱，溫度升高，會影響到電腦的穩定性，甚至燒壞電腦CPU。人們常常采用安裝散熱窗、使用 等方法及時散熱。
②電視機散熱方法：在后蓋開有很多孔，為了通風散熱。
③投影儀的散熱方法：除在側壁開孔外，內部還裝有 ，工作時電風扇轉動把熱量吹到機器外面，可以降低燈泡、機器內部元件的溫度。
【例題5】電流具有熱效應，學習了電流的熱效應后，關于電熱的下列幾個說法錯誤的是（ ）
A．電熱會燒毀電器元件，引發火災，有百害而無一利
B．電流通過任何用電器都或多或少地會產生熱量
C．因為電流過大產生電熱而燒壞局部電路，可用于整體電路的保護
D．為防止電熱帶來的危害，要盡量減少電熱的產生并考慮如何加快散熱
【歸納整理】
第4節 焦耳定律
【精講點撥】
1. 焦耳定律公式Q = I2Rt 具有普遍意義，適用于任何電路電流所產生的熱量的計算。而推導公式Q=Pt=UIt= U2t/R只適用于純電阻電路（即電功等于電熱）。
2. 電流的熱效應有不利的因素，如電熱會燒毀電器元器件，引發火災。但在我們生活中和許多產業中都要用到電熱。如家里的電飯鍋、電熨斗，養雞場的電熱孵化器等都是利用電熱的。
【課堂練習】
1．將電能輸送到幾百千米之外的用戶，在輸電線上會有能量的損耗，這主要是由于電流的____效應引起的。某段輸電線路的總電阻為0.5Ω，輸送電流為100A，每輸電1min，這段線路便會損耗______J的電能。
2．如圖是探究電流通過導體時產生熱量的多少跟什么因素有關的實驗裝置，兩個透明容器中密封著等量的空氣，U形管中液面的高度的變化反應密閉空氣溫度的變化，下列說法正確的是（ ）
A．該實驗裝置是為了探究導體產生的熱量與電阻的關系
B．將左邊容器中的電阻絲換成10Ω的電阻絲后，就可以探究電流產生的熱量與電阻的關系
C．通電一段時間后，左側U形管中液面的高度差比右側的大
D．該實驗裝置是利用U形管中液體的熱脹冷縮來反映電阻絲放出熱量的多少的
3．某同學用如圖甲所示的實驗裝置探究電流通過導體產生的熱量與哪些因素有關，兩個透明容器中封閉著等量的空氣。
（1）實驗中通過觀察_____________來比較電流通過導體所產生熱量的多少；
（2）采用圖乙中的實驗裝置探究“電流產生的熱量跟電流是否有關”時，右邊透明容器中應該選用阻值為____Ω的電爐絲；
（3）電爐絲通過導線接到電路里，電爐絲熱得發紅，而導線幾乎不發熱的現象可以用圖_____（填“甲”或“乙”）的實驗結論來解釋。
4．在探究電流通過導體產生的熱量與電流的關系的實驗中，實驗器材如圖所示。請：
①選擇合適的電阻，并標在虛線方框內；（供選擇電阻：R1=5Ω，R2=10Ω，R3=10Ω）
②用筆畫線代替導線補充完整電路的連接。
5. 一只電烙鐵的額定電壓是220V，在額定電壓下工作時的電阻是1210Ω，求：
（1）電烙鐵的額定功率有多大？
（2）電烙鐵在額定電壓下通電10min產生多少熱量？
（3）當實際電壓只有額定電壓的80%時，電烙鐵的電阻保持不變，此時電烙鐵的實際功率是多少？
6. 如圖所示電路是某電飯鍋的內部簡化電路圖，有1000W加熱和40W保溫兩擋功率可切換。
（1）若開關S接a，電飯鍋處于_________擋；
（2）開關S接b，電飯鍋工作5min時產生的熱量是_________J；
（3）電水壺在加熱擋正常工作3min，標有3000r/kW·h的電能表的轉盤轉過________。
【課后反思】
本節課學習中，你有哪些收獲，還有哪些問題？
