2020-2021學年北京市昌平區新學道臨川學校九年級（上）期末物理試卷

這是一份2020-2021學年北京市昌平區新學道臨川學校九年級（上）期末物理試卷，共18頁。試卷主要包含了6A，8V的字樣．，【答案】C，【答案】D，【答案】A，【答案】B等內容，歡迎下載使用。

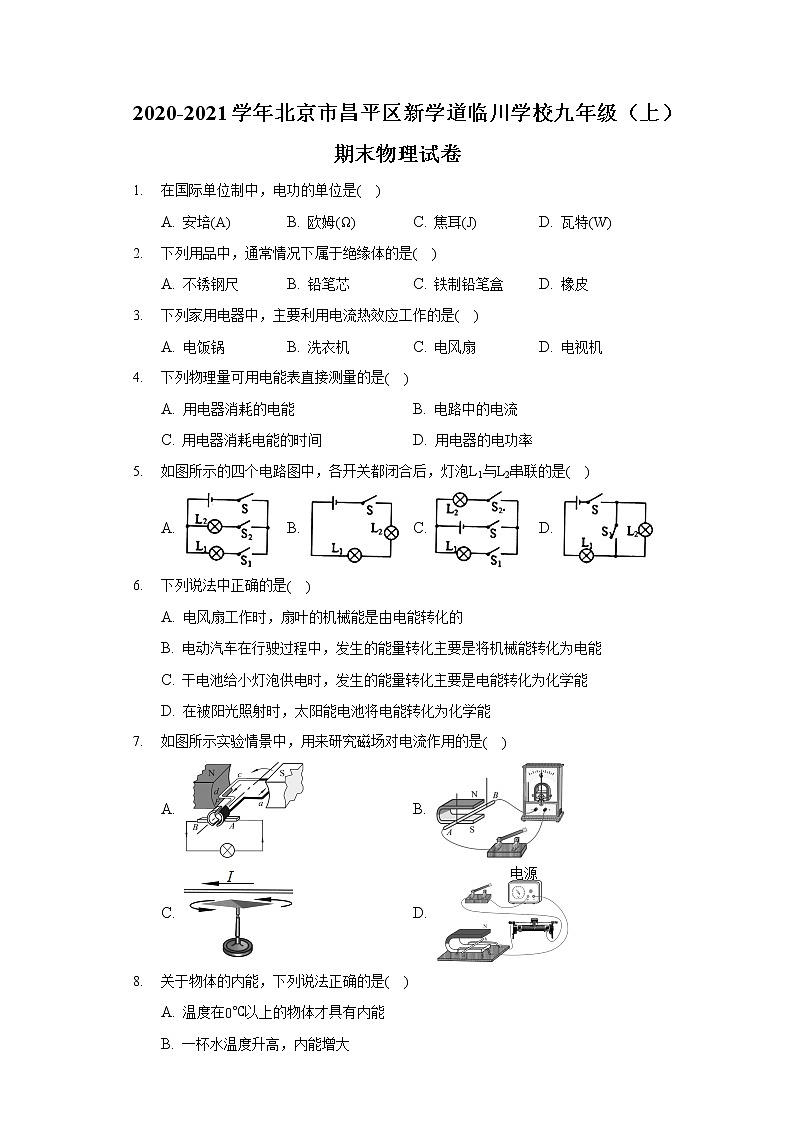

 2020-2021學年北京市昌平區新學道臨川學校九年級（上）期末物理試卷在國際單位制中，電功的單位是A. 安培 B. 歐姆 C. 焦耳 D. 瓦特下列用品中，通常情況下屬于絕緣體的是A. 不銹鋼尺 B. 鉛筆芯 C. 鐵制鉛筆盒 D. 橡皮下列家用電器中，主要利用電流熱效應工作的是A. 電飯鍋 B. 洗衣機 C. 電風扇 D. 電視機下列物理量可用電能表直接測量的是A. 用電器消耗的電能 B. 電路中的電流
C. 用電器消耗電能的時間 D. 用電器的電功率如圖所示的四個電路圖中，各開關都閉合后，燈泡與串聯的是A.  B.  C.  D. 下列說法中正確的是A. 電風扇工作時，扇葉的機械能是由電能轉化的
B. 電動汽車在行駛過程中，發生的能量轉化主要是將機械能轉化為電能
C. 干電池給小燈泡供電時，發生的能量轉化主要是電能轉化為化學能
D. 在被陽光照射時，太陽能電池將電能轉化為化學能如圖所示實驗情景中，用來研究磁場對電流作用的是A.  B.

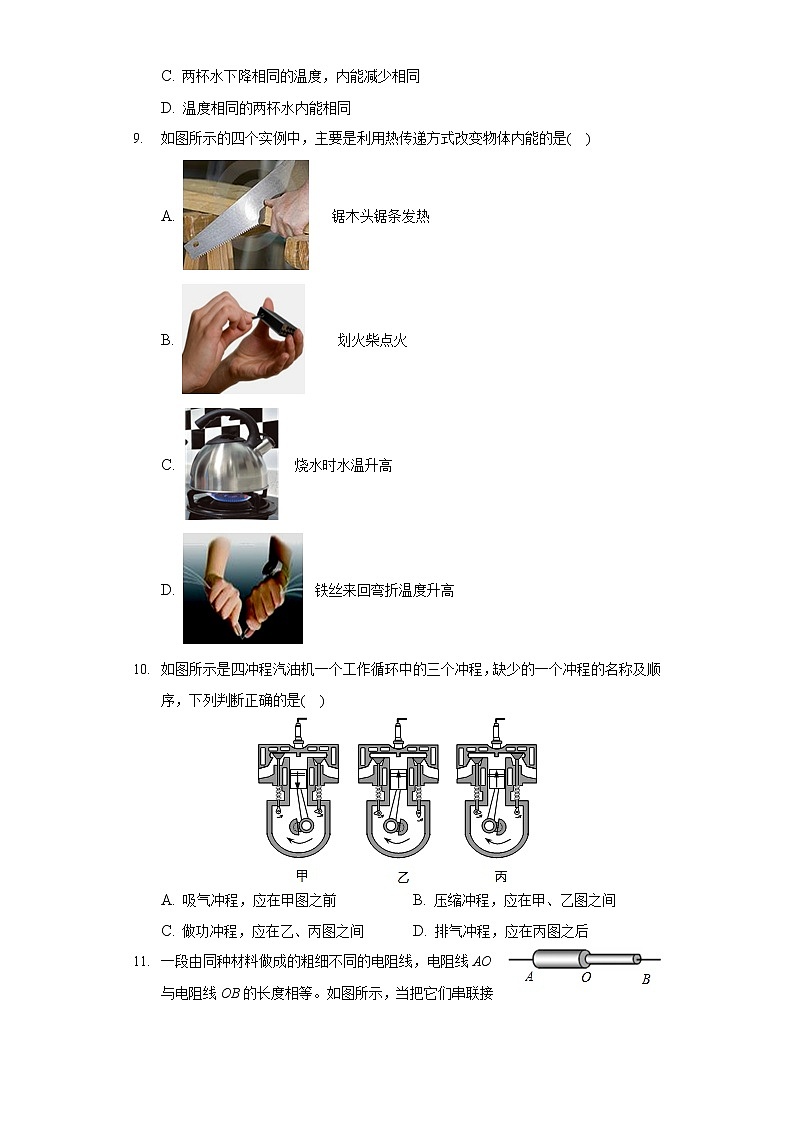

C.  D. 關于物體的內能，下列說法正確的是A. 溫度在以上的物體才具有內能
B. 一杯水溫度升高，內能增大
C. 兩杯水下降相同的溫度，內能減少相同
D. 溫度相同的兩杯水內能相同如圖所示的四個實例中，主要是利用熱傳遞方式改變物體內能的是A.      鋸木頭鋸條發熱
B.         劃火柴點火
C.    燒水時水溫升高
D.   鐵絲來回彎折溫度升高如圖所示是四沖程汽油機一個工作循環中的三個沖程，缺少的一個沖程的名稱及順序，下列判斷正確的是
A. 吸氣沖程，應在甲圖之前 B. 壓縮沖程，應在甲、乙圖之間
C. 做功沖程，應在乙、丙圖之間 D. 排氣沖程，應在丙圖之后一段由同種材料做成的粗細不同的電阻線，電阻線AO與電阻線OB的長度相等。如圖所示，當把它們串聯接入某一電路中時，兩段電阻線的電阻、電流、電壓及消耗的電功率的大小，下列判斷正確的是A.  B.  C.  D. 圖是一個迷你音響實物圖片和銘牌。對于該音響，下列說法正確的是額定功率5W電源鋰電池頻率范圍額定電壓3V

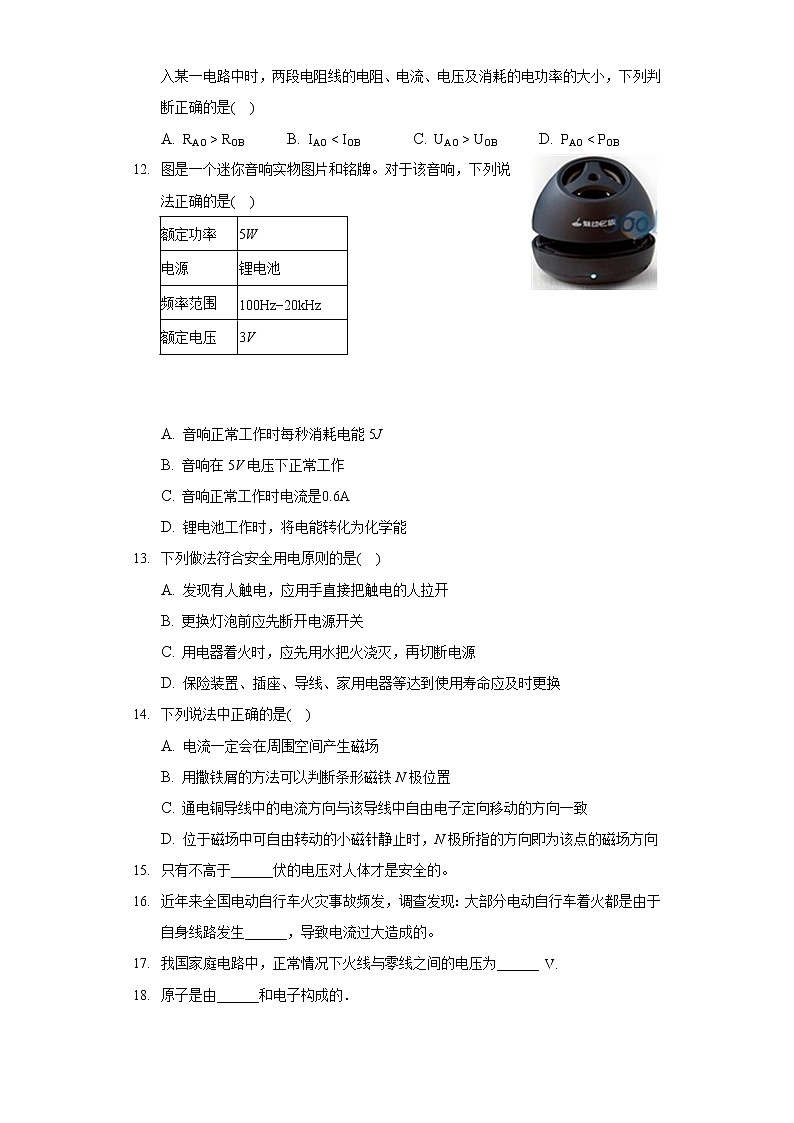

 A. 音響正常工作時每秒消耗電能5J
B. 音響在5V電壓下正常工作
C. 音響正常工作時電流是
D. 鋰電池工作時，將電能轉化為化學能下列做法符合安全用電原則的是A. 發現有人觸電，應用手直接把觸電的人拉開
B. 更換燈泡前應先斷開電源開關
C. 用電器著火時，應先用水把火澆滅，再切斷電源
D. 保險裝置、插座、導線、家用電器等達到使用壽命應及時更換下列說法中正確的是A. 電流一定會在周圍空間產生磁場
B. 用撒鐵屑的方法可以判斷條形磁鐵N極位置
C. 通電銅導線中的電流方向與該導線中自由電子定向移動的方向一致
D. 位于磁場中可自由轉動的小磁針靜止時，N極所指的方向即為該點的磁場方向只有不高于______伏的電壓對人體才是安全的。近年來全國電動自行車火災事故頻發，調查發現：大部分電動自行車著火都是由于自身線路發生______，導致電流過大造成的。我國家庭電路中，正常情況下火線與零線之間的電壓為______ 原子是由______和電子構成的．用條形磁體的一端吸引大頭針的根部，待平衡后觀察到兩大頭針針尖端如圖所示，分析出現這種現象的原因，是大頭針被磁化后，同名磁極互相______。選填“吸引”或“排斥”

  如圖所示為電熱水壺的三腳插頭，其中腳______與電熱水壺的金屬外殼相連．選填“A”、“B”或“C”


  如圖所示電能表的示數為______ 。




  如圖所示，用試電筆來辨別家庭電路中的火線與零線，手拿試電筆方法正確的示意圖是______ 圖．選填“甲”或“乙”

  如圖所示，通電螺線管的A端為______極填：“N”或“S”

  用筆畫線代替導線，將電燈和控制它的開關正確地接入如圖所示的家庭電路中。









 小軍做測量小燈泡電功率的實驗，所使用的小燈泡上標有的字樣．
閉合開關S前，應把圖1中滑動變阻器的滑片P置于______ 端選填“A”或“
電路連接正確后，閉合開關，發現小燈泡不亮，但電流表有示數，接下來應進行的操作是______ .
A.移動滑動變阻器滑片，觀察小燈泡是否發光       檢查電路是否斷路
實驗過程中，當電壓表示數為額定電壓時，小燈泡達到額定功率，此時電流表的示數如圖2所示，其值為______ A，小燈泡的額定功率為______

閱讀《飛到天上去發電》，回答問題．
被稱為“藍天白煤”的風能，是一種取之不盡用之不竭的可再生能源，人類很早就開始利用風能，但以前只是將它用于航行、抽水、磨面，直到19世紀末，丹麥才建成全球第一個風力發電裝置．風力發電的原理是利用風力帶動風輪葉片旋轉，經過增速機提高轉速后驅動發電機發電．只要風速超過的風就可以用來發電．
風力發電所需要的全套裝置，由風輪、發電機和鐵塔3部分組成，如圖甲所示．鐵塔是支撐風輪和發電機的構架，一般建得比較高，目的是獲得比較大且比較穩定的風力．在地面上，由于受到地形的影響或建筑物的阻擋，風速會不斷波動．但是在三四百米的高空，風速不僅穩定，而且也比地面上大好多倍，可是，風力發電的鐵塔不可能建得那么高，有沒有什么辦法讓風力發電機飛到高空去發電呢？

2012年，美國阿爾泰羅能源公司研制出一種可以漂浮在空中的風力發電機，如圖乙所示．這種發電機是普通發電機與飛艇的組合．它有一個充滿氦氣的圓筒形塑料外殼，用來提供升力，外殼的中間是一臺普通的風力發電機，由繩索和電纜與地面連接，通過電纜將電傳輸?shù)降孛妫軌蛟诰嗟孛婕s100米的高度發電，如圖乙所示，使用同型號的發電機，它的發電效率是傳統風力發電機的2倍．商業用高度可達到約300米，這一高度的風力更強，也更為穩定．發電機工作時利用高空強風發電，風力可達到傳統風力塔的5倍．
這款風力發電機可用在偏遠地區的工業和軍事設施上．它的噪音小，不會對環境造成不利影響．由于他的升降不需要借助起重機，所以裝配整套設備只需要幾天時間，維護起來也非常方便．
風力發電機把風的______ 能轉化為______ 能．
請你寫出漂浮在空中的風力發電機的兩項優點：
①______ ；
②______ .






 圖甲是小燈泡L中的電流隨它兩端電壓變化的圖象。將小燈泡L接入圖乙所示的電路中，電源兩端電壓為4V且不變，電阻R的阻值為求：

只閉合開關S，小燈泡L實際消耗的電功率P。
閉合開關S和，電流表的示數I。







答案和解析1.【答案】C
 【解析】解：在國際單位制中，功的單位是焦耳，符號是安培是電流的單位；歐姆是電阻的單位；瓦特是功率的單位。
故選：C。
在國際單位制中，功的單位是焦耳，符號是J。
此題考查的是我們對常見物理量及其對應單位的記憶，屬于基礎題，容易解答。
 2.【答案】D
 【解析】解：不銹鋼尺、鉛筆芯、鐵制鉛筆盒都容易導電，是導體。
橡皮不容易導電，是絕緣體。
故選：D。
根據導電性的不同，材料可分為導體，半導體，絕緣體三大類，容易導電的物體叫導體，不容易導電的物體叫絕緣體，導電性能介于導體與絕緣體之間的叫半導體。
本題考查了導體和絕緣體的概念。對于常見的導體和絕緣體可以聯系它們在日常生活和工業生產中的應用來記憶，不要死記硬背。如塑料，橡膠，陶瓷等常用來制作用電器的外殼，以防止觸電，它們都是絕緣體；而電線芯用金屬來做，因?yàn)榻饘偃菀讓?dǎo)電，是導體。
 3.【答案】A
 【解析】解：
洗衣機、電風扇主要是把電能轉化為機械能，電視機在工作時，主要將電能轉化為光能和聲能，故不合題意；
只有電飯鍋是把電能轉化為內能，是利用電流的熱效應，符合題意．
故選
電流的熱效應就是把電能轉化為內能．可從能量轉化的角度分析哪一用電器是利用了電流的熱效應．
本題主要考查學生對：電流的熱效應，以及電能和其它形式能的相互轉化．是一道基礎題．
 4.【答案】A
 【解析】解：電能表是用來測量消耗電能多少的儀器，所以用電能表直接測量的是用電器消耗的電能．
故選
電能表是用來測量消耗電能多少的儀器或者說是測量電流做功多少的儀器．
本題考查電能表的使用，關鍵是考查我們對電能表的認識．
 5.【答案】B
 【解析】解：AC、當三個開關都閉合時，兩燈泡首首相接，尾尾相接，因此兩燈泡并聯連接；
B、開關閉合后，兩燈泡首尾相接，因此兩燈泡串聯連接；
D、當兩個開關都閉合時，被短路，電路為的基本電路。
故選：B。
把幾個用電器首尾相接，連入電路就是串聯。把幾個用電器首首相接，尾尾相接，再連入電路，就是并聯；用導線將用電器的兩端直接相連，會對用電器短路。
本題考查了串聯和并聯的概念。把幾個用電器首尾相接，連入電路就是串聯。把幾個用電器首首相接，尾尾相接，再連入電路，就是并聯。
 6.【答案】A
 【解析】解：A、電風扇工作時將電能轉化為機械能，選項說法正確；
B、電動汽車在行駛過程中，發生的能量轉化主要是將電能轉化為機械能，選項說法錯誤；
C、干電池給小燈泡供電時，發生的能量轉化主要是化學能轉化為電能，選項說法錯誤；
D、在被陽光照射時，太陽能電池將光能轉化為電能，選項說法錯誤．
故選
解決此題的關鍵是弄清能量轉化過程前后的能量形式，結合影響各能量的因素分析能量轉化情況，結合具體選項進行分析．
此題考查的是能量轉化問題，搞清能量轉化過程的能量變化情況是解決此類問題的關鍵．
 7.【答案】D
 【解析】解：
A、該線圈在磁場中轉動時，電流表中產生了感應電流，即用來研究電磁感應現象的，故A不符合題意；
B、導體棒在磁場中運動時，電流表中產生了感應電流，即用來研究電磁感應現象的，故B不符合題意；
C、該實驗是奧斯特實驗，說明了通電導線周圍存在著磁場，故C不符合題意；
D、通電后，導體棒在磁場中發生運動，是研究通電導線在磁場中受磁場力的，故D符合題意；
故選
通電導體在磁場中受到力的作用，裝置中必須有磁場和電流，分析各選項的裝置，找出符合要求的答案．
物理學是以觀察和實驗為主的學科，很多的物理知識都來源于實驗，在學習中應重視實驗的學習，要牢記一些重要實驗裝置圖．
 8.【答案】B
 【解析】解：A、物體在任何溫度下都具有內能，故A錯誤；
B、物體內能與溫度有關，同一杯水溫度越高內能越大，故B正確；
C、兩杯水下降相同的溫度，內能減少等于放出的熱量，由可知，減少的內能還與水的質量有關，故C錯誤；
D、物體的內能與物體質量、溫度、體積有關，溫度相同的物體內能不一定相等，故D錯誤。
故選：B。
內能是指物體內部所有分子熱運動的動能和分子勢能的總和，內能與物體的溫度和質量有關；
任何物體在任何溫度都具有內能，在熱傳遞過程中，高溫的物體放出熱量，內能減??；低溫物體吸收熱量，內能增加。
本題考查了學生對溫度、內能、熱量的關系以及熱傳遞的理解，把握住兩點：
物體的溫度改變，其內能一定改變，物體的溫度不變，內能可能改變，例如晶體的熔化和凝固以及液體的沸騰。
物體的內能改變，溫度可能不改變，例如晶體的熔化和凝固。
 9.【答案】C
 【解析】解：A、在鋸木料時，鋸條的溫度會升高，是摩擦生熱，機械能轉化為內能，屬于做功改變物體的內能，故A不符合題意。
B、劃火柴點火是摩擦生熱，機械能轉化為內能，屬于做功改變物體的內能，故B不符合題意；
C、燒水時水溫升高，屬于熱傳遞改變物體的內能，故C符合題意；
D、鐵絲來回彎折溫度升高，是機械能轉化為內能，屬于做功改變物體的內能，故D不符合題意。
故選C。
本題抓住改變物體內能有兩種方式：做功和熱傳遞。做功主要有摩擦生熱和壓縮氣體做功，做功實質是能量的轉化；熱傳遞實質是內能從一個物體轉移到另一個物體，或者是從一個物體的高溫部分傳到低溫部分，有傳導、對流和輻射三種形式。
此題查學生對基本概念和基本規律的識記能力，做對題的前提是熟記這些知識點，并靈活進行運用。
 10.【答案】C
 【解析】解：
甲圖進氣門打開、排氣門關閉，活塞由上向下運動，所以為吸氣沖程；
乙圖中進氣門、排氣門關閉，活塞由下向上運動，所以為壓縮沖程；
丙圖進氣門關閉、排氣門打開，活塞由下向上運動，所以為排氣沖程；
綜上所述可以知道，在乙和丙之間補充做功沖程。
故選：C。
汽油機的一個工作循環由如圖所示的四個沖程組成：吸氣沖程、壓縮沖程、做功沖程、排氣沖程；
根據曲軸的轉動方向判斷活塞的運行方向，再根據氣門的關閉情況就可以確定是哪一個沖程；
讀出圖中三個沖程的名稱即可找出應補充沖程的名稱。
此題主要考查的是學生對汽油機四個沖程的認識和了解，基礎性題目。
 11.【答案】D
 【解析】解：
A、由題意知，導體AO與OB的材料、長度相同，OB的橫截面積小于AO的橫截面積，所以，故A錯誤；
B、由題意知，導體AO與OB串聯接入電路，由串聯電路的電流特點知，流過串聯電路的電流處處相等，所以，故B錯誤；
C、因?yàn)?/span>，，由知，，故C錯誤；
D、因?yàn)?/span>，，由可知，，故D正確。
故選：D。
導體電阻大小由導體的材料、長度和橫截面積決定，在導體材料、長度相等的情況下，導體電阻與導體的橫截面積成反比，導體橫截面積越小，導體電阻越大；
串聯電路處處電流相等；
根據歐姆定律的應用以及功率計算公式比較導線兩端電壓和消耗功率的大小。
本題主要考查了影響電阻大小的因素、串聯電路的特點、歐姆定律以及功率計算公式的應用，涉及的內容較多，都屬于基礎知識考查范圍。
 12.【答案】A
 【解析】解：A、音響正常工作時每秒消耗電能，故A正確；
B、由銘牌可知音響的額定電壓為3V，故B錯誤；
C、由公式得，音響正常工作時電流是：，故C錯誤；
D、鋰電池工作時，將化學能轉化為電能，故D錯誤。
故選：A。
根據求出正常工作時的消耗的電能；
根據銘牌可知音響的正常工作電壓為3V；
根據其額定電壓和額定功率可計算其正常工作的電流；
電池工作時，將化學能轉化為電能。
此題考查學生關于用電器銘牌信息的理解和掌握，了解電能的計算、電功率的公式、額定電壓及額定功率等，可順利解答。
 13.【答案】BD
 【解析】解：
A、發現有人觸電后，直接用手把觸電者拉離電源，因人體是導體，可能使救助者間接觸電事故，故A不符合安全用電原則；
B、更換燈泡之前必須斷開開關，否則會觸電，故B符合安全用電原則；
C、家用電器發生火災時，要先斷開電源開關，才能用水滅火，否則會發生觸電，故C不符合安全用電的原則；
D、保險裝置、插座、導線、家用電器等達到使用壽命應及時更換，故D符合安全用電原則．
故選
發現有人觸電或檢修電路或電器失火時，首先切斷電源，再實行救援措施或維修；
保險裝置、插座、導線、家用電器等老化后要及時更換，防止發生觸電事故．
本題考查了學生對安全用電知識的了解與掌握，平時學習時多了解、多積累，加強安全意識，不能違反．
 14.【答案】AD
 【解析】解：
A、電流的周圍一定會產生磁場，故A正確；
B、用撒鐵屑的方法可以模擬磁感線，但它無法顯示磁場的方向，故B錯誤；
C、自由電子帶負電，所以銅導線中的電流方向與該導線中自由電子定向移動的方向相反，故C錯誤；
D、在磁場中，小磁針靜止時N極所指的方向?yàn)樵擖c(diǎn)的磁場方向，故D正確．
故選
奧斯特實驗說明了通電導線周圍存在著磁場；
磁感線是假想的曲線，可以用撒鐵屑的方法模擬，但它無法顯示磁場的方向；
正電荷定向移動方向規定為電流方向；
根據磁場方向的規定分析．
此題考查了電磁學中的多個知識點，包括電流的磁場、磁場方向、導體中電流方向等，都是基礎內容，是必須掌握的．
 15.【答案】36
 【解析】解：
只有不高于36V的電壓對人體是安全的。
故答案為：36。
記住家庭電路的電壓、人體安全電壓、一節干電池的電壓，是解決本題的關鍵。
本題考查了人體的安全電壓。本類題型的關鍵是對記憶性知識要有扎實基礎。
 16.【答案】短路
 【解析】解：由于導線絕緣皮老化龜裂，通電時發生短路，電路中的電阻幾乎為零，根據歐姆定律可知，家庭電路電壓一定，電阻很小時，會造成電流過大。因此大部分電動自行車著火都是由于自身線路發生短路導致電流過大造成的。
故答案為：短路。
造成電流過大的原因有兩個：一是總功率過大；二是短路。
電流流過導體時都會產生熱量，使用家用電器時，一定注意散熱，更重要的是一定杜絕家庭電路的短路或總功率過大，防止火災的發生。
 17.【答案】220
 【解析】解：我國家庭電路中火線和零線之間的電壓是
故答案為：
家庭電路中有火線和零線．火線和零線之間的電壓是
記住火線、零線、地線之間的電壓，屬于識記性的知識．
 18.【答案】原子核
 【解析】解：原子是由居于中間位置的原子核和核外繞核運轉的電子構成．
故答案為：原子核．
原子由原子核和核外電子構成，據此做出解答．
了解原子的核式結構，可順利做出解答．
 19.【答案】排斥
 【解析】解：大頭針被磁化后近S端都為N極，遠S極端都為S極，大頭針由于同名磁極相互排斥而分開。
故答案為：排斥。
同名磁極相互排斥，異名磁極相互吸引。
磁性材料被磁化后，磁性的分布情況是近端產生異名磁極，遠端產生同名磁極。磁極間的作用規律是同名磁極相互排斥，異名磁極相互吸引。
 20.【答案】A
 【解析】解；三腳插頭的A號腳與用電器外殼相連，當三腳插頭插入三孔插座時，三腳插頭的A號腳與三孔插座中接地線的孔相連，即：使金屬外殼與大地相連通，這樣若金屬外殼的用電器外殼萬一帶電，電流會通過地線導入大地，防止造成觸電事故的發生．
故答案為：
三腳插頭中上的要與用電器外殼相連．
本題考查三孔插座中的地線插孔和三腳插頭中與外殼相連插頭的作用，從而了解防止用電器漏電的原理．
 21.【答案】
 【解析】解：由圖可知，此時電能表的示數為。
故答案為：。
電能表是測量電能的儀表，讀數時，表盤上數字的最后一位是小數，單位為。
知道電能表的讀數方法，可解答此題。
 22.【答案】甲
 【解析】解：甲圖的使用方法是正確的，手接觸筆尾金屬體．乙圖的使用方法是錯誤的，測電筆接觸火線或零線，氖管都不發光；
故答案為：甲．
正確使用測電筆：手接觸筆尾金屬體，筆尖接觸導線，氖管發光，導線是火線；氖管不發光的是零線．手千萬不要接觸筆尖金屬體．
此題考查學生掌握測電筆的正確使用．
 23.【答案】N
 【解析】解：電流由A端流入，根據右手螺旋定則，伸出右手四指彎曲指向電流的方向，則大拇指所指的方向--通電螺線管的A端為N極。
故答案為：N。
已知電流的方向，根據右手螺旋定則判斷通電螺線管的磁極。
右手螺旋定則為判斷螺線管極性的重要方法，應能做到靈活應用。
 24.【答案】解：燈泡接法：火線先進入開關，再進入燈泡頂端的金屬點，零線直接接入燈泡的螺旋套，這樣在斷開開關時能切斷火線，接觸燈泡不會發生觸電事故。如圖所示：

 【解析】燈泡的接法：火線進入開關，再進入燈泡頂端的金屬點；零線直接接入燈泡的螺旋套。
本題考查了開關的接法，開關接在火線與電燈之間，可以使開關斷開時，電燈燈座上沒有電，這樣在換燈泡時不會發生觸電。
 25.【答案】；；；
 【解析】解：閉合開關前，為保護電路，變阻器連入電路中的電阻應最大，即滑片P置于
電流表有示數，說明電路為通路，而燈泡不發光，可能是電路電流太小，燈應泡實際功率太小，不足以引起燈泡發光造成的，可以向左移動滑片，減小滑動變阻器接入電路的阻值，使電路電流變大，燈泡實際功率變大，看燈泡能否發光．選A；
由圖2知，電流表量程是，分度值是，電流表示數是，燈泡額定功率：

故答案為：；；；
為保護電路，閉合開關前，變阻器連入電路中的電阻最大．
根據電流表有示數可判斷電路為通路，由燈泡不發光分析原因；
根據圖2示電流表確定電流表量程與分度值，讀出電流表示數，然后由電功率公式求出燈泡的額定功率．
本題測量小燈泡電功率，考查了實驗注意事項、對常見現象的處理、電流表讀數、求燈泡功率等問題，難度適中．
 26.【答案】動；電；噪聲小，不會對環境造成不利影響；三四百米的高空，風速穩定而且風速大，發電效率高
 【解析】解：風是由于空氣流動形成的，具有動能，風力發電時，將風的動能轉化為電能；
由題意可知，風力發光的優點包括噪音小，不會對環境造成不利影響；三四百米的高空，風速穩定而且風速大，發電效率高；設備維護起來比較方便等．
故答案為：動；電；
①噪聲小，不會對環境造成不利影響．
②三四百米的高空，風速穩定而且風速大，發電效率高．其它答案合理均可
閱讀材料，結合風力發電中消耗和獲得的能量可做出判斷；
根據材料中所描述的風力發電的特點，可分析其優點．
本題主要通過對材料的閱讀了解風力發電的能量轉化以及其存在的優點等，難度不大．
 27.【答案】解：當開關S閉合時，等效電路如圖所示。

由小燈泡L中的電流隨它兩端電壓變化的圖象可知：
當時，
因此，圖中小燈泡L實際消耗的電功率
；
當開關S和均閉合時，等效電路如下圖所示。

因?yàn)椋?/span>，
又因?yàn)椋簾?/span>L與電阻R并聯，所以：
則：乙圖中電流表的示數
。
答：只閉合開關S，小燈泡L實際消耗的電功率為2W。
閉合開關S和，電流表的示數為。
 【解析】畫出當開關S閉合時，等效電路圖，由小燈泡L中的電流隨它兩端電壓變化的圖象讀出電流數據，根據可求得小燈泡L實際消耗的電功率；
當開關S和均閉合時，電阻與燈泡并聯，根據歐姆定律求出流經燈泡的電流，然后根據并聯電路的電流規律求得電流表的示數。
本題考查了并聯電路的特點及歐姆定律，由圖象找出燈泡電壓為4V時的電流是解題的關鍵，本題對學生由圖象獲取必要信息的能力要求較高，應加強識圖能力的培養。
