中考物理復習----第十六章 電壓 電阻課件PPT

這是一份中考物理復習----第十六章 電壓 電阻課件PPT，共15頁。PPT課件主要包含了夯實基礎，電壓表，UU1+U2，UU1U2，阻礙作用，電阻大小，電阻絲長度，阻值最大處，練習一，要點探究等內容，歡迎下載使用。

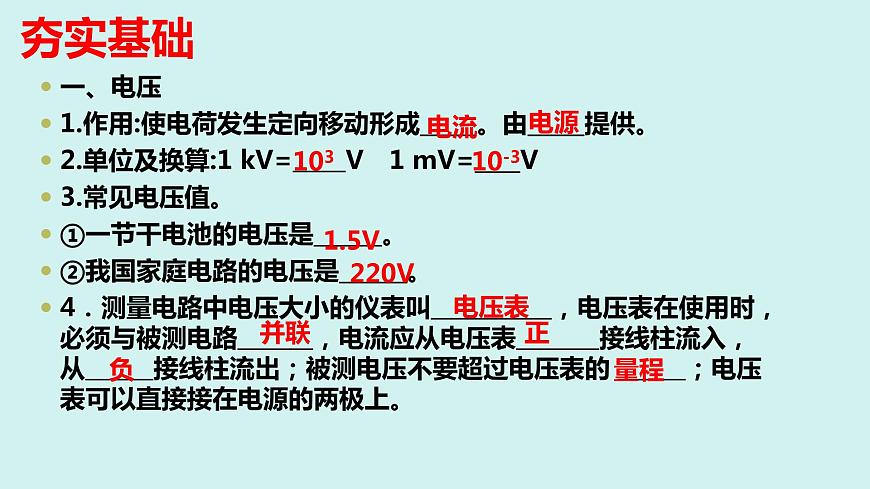

一、電壓1.作用:使電荷發生定向移動形成_____。由_____提供。2.單位及換算:1 kV= V　1 mV=____V3.常見電壓值。①一節干電池的電壓是______。②我國家庭電路的電壓是______。4．測量電路中電壓大小的儀表叫 ，電壓表在使用時，必須與被測電路 ，電流應從電壓表 接線柱流入，從 接線柱流出；被測電壓不要超過電壓表的 ；電壓表可以直接接在電源的兩極上。

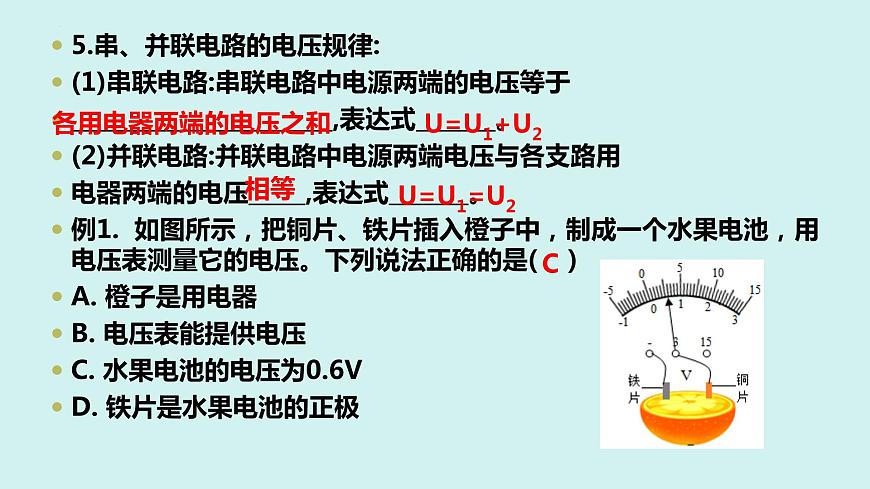

5.串、并聯電路的電壓規律:(1)串聯電路:串聯電路中電源兩端的電壓等于_______________________,表達式_______。(2)并聯電路:并聯電路中電源兩端電壓與各支路用電器兩端的電壓_____,表達式_______。例1. 如圖所示，把銅片、鐵片插入橙子中，制成一個水果電池，用電壓表測量它的電壓。下列說法正確的是(????)A. 橙子是用電器B. 電壓表能提供電壓C. 水果電池的電壓為0.6VD. 鐵片是水果電池的正極
各用電器兩端的電壓之和

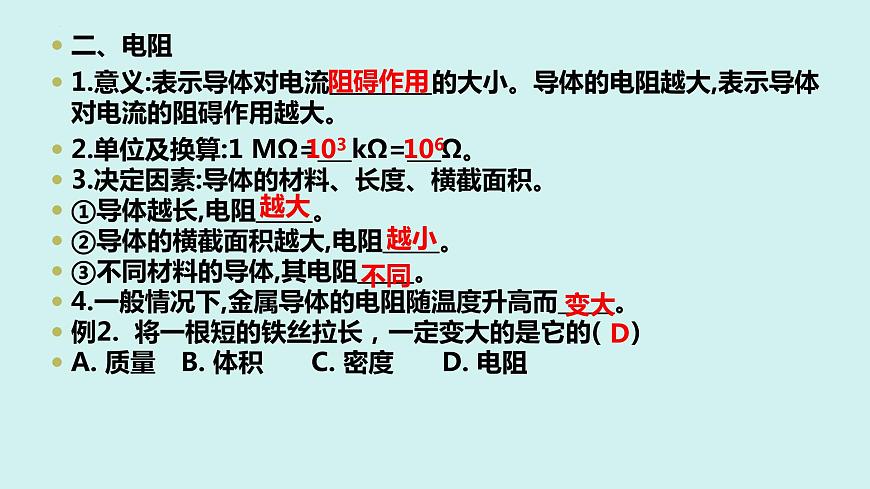

二、電阻1.意義:表示導體對電流_________的大小。導體的電阻越大,表示導體對電流的阻礙作用越大。2.單位及換算:1 MΩ=___kΩ=___Ω。3.決定因素:導體的材料、長度、橫截面積。①導體越長,電阻_____。②導體的橫截面積越大,電阻_____。③不同材料的導體,其電阻_____。4.一般情況下,金屬導體的電阻隨溫度升高而_____。例2. 將一根短的鐵絲拉長，一定變大的是它的(????)A. 質量B. 體積C. 密度D. 電阻

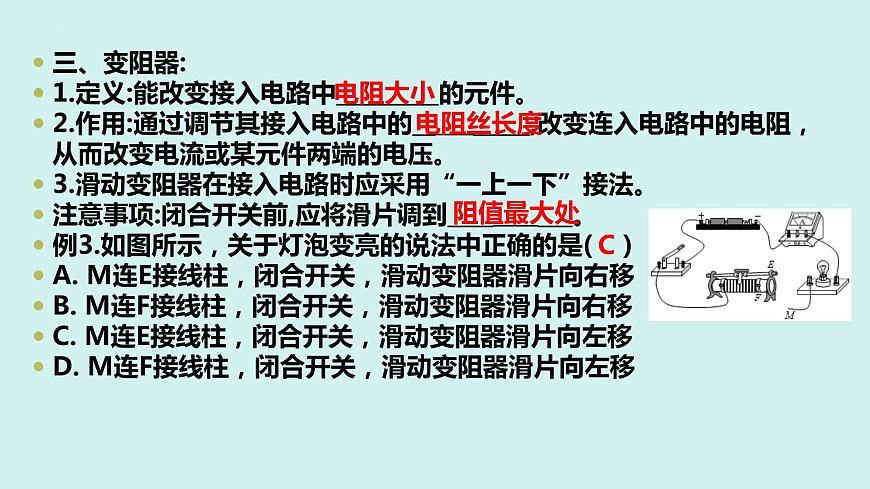

三、變阻器:1.定義:能改變接入電路中_________的元件。2.作用:通過調節其接入電路中的__ _____,改變連入電路中的電阻，從而改變電流或某元件兩端的電壓。3.滑動變阻器在接入電路時應采用“一上一下”接法。注意事項:閉合開關前,應將滑片調到____ ___。例3.如圖所示，關于燈泡變亮的說法中正確的是(????)A. M連E接線柱，閉合開關，滑動變阻器滑片向右移B. M連F接線柱，閉合開關，滑動變阻器滑片向右移C. M連E接線柱，閉合開關，滑動變阻器滑片向左移D. M連F接線柱，閉合開關，滑動變阻器滑片向左移

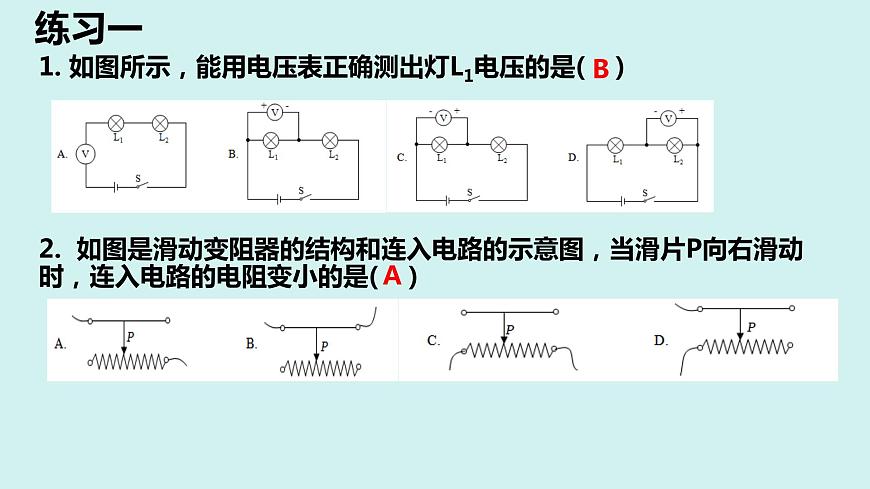

1. 如圖所示，能用電壓表正確測出燈L1電壓的是(????) 2. 如圖是滑動變阻器的結構和連入電路的示意圖，當滑片P向右滑動時，連入電路的電阻變小的是(????)

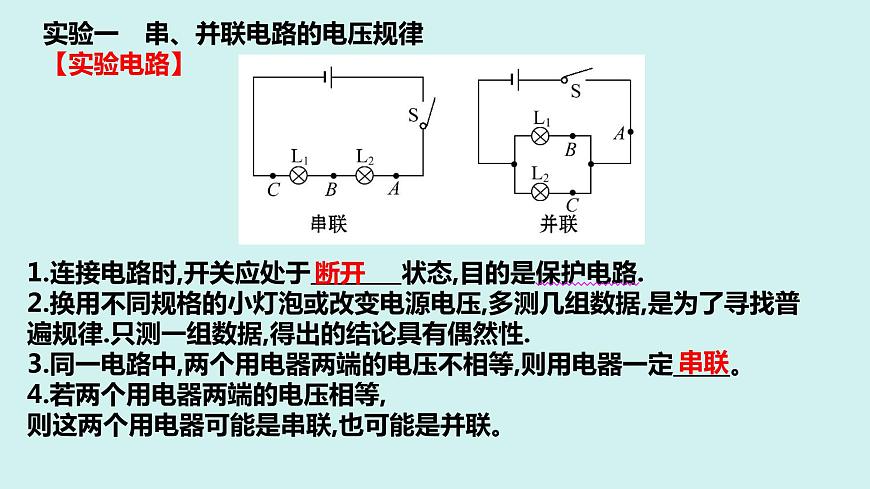

實驗一　串、并聯電路的電壓規律【實驗電路】
1.連接電路時,開關應處于 狀態,目的是保護電路.2.換用不同規格的小燈泡或改變電源電壓,多測幾組數據,是為了尋找普遍規律.只測一組數據,得出的結論具有偶然性.3.同一電路中,兩個用電器兩端的電壓不相等,則用電器一定_____。4.若兩個用電器兩端的電壓相等,則這兩個用電器可能是串聯,也可能是并聯。
5.探究串聯電路時,發現兩個燈泡兩端的電壓相等,原因是什么?兩個燈泡的規格相同。6.若電壓表的指針偏轉到最右端無刻度的地方,原因是什么?電壓表所用量程太小。7.【實驗結論】(1)串聯電路中電源兩端電壓等于各用電器兩端電壓之和.(2)并聯電路中電源兩端電壓與各支路用電器兩端的電壓相等.
例4.某學習小組的同學合作探究“串聯電路的電壓特點”,設計了如圖1所示的電路圖,并根據圖1所示的電路圖連接了圖2所示的實驗電路.(1)在連接電路時,開關應處于 狀態.(2)圖2的實驗電路連接中有一處錯誤,連接錯誤的導線是 (選填“a”“b”或“c”);這樣連接會導致閉合開關后, .
圖1 圖2
(3)正確連接后,讀出電壓表示數;然后將電壓表分別接到AB、AC兩端,測出R1兩端電壓和電源電壓;再調節滑動變阻器的滑片,重復上述操作并記錄多組數據.①調節滑動變阻器滑片的目的是________________________________________________;為了實現這個目的,還可以進行的操作有_____________.②圖1中,將電壓表改接到R1兩端時,保持電壓表接B點的導線不動,只將接C點的導線改接到A點,此時 (選填“能”或“不能”)測出R1兩端電壓,原因是 .
得到多組電壓數據,得出普遍規律,避免結論的偶然性
電壓表正負接線柱接反了
（4）若某次實驗中,小紅將電壓表分別接在AB、BC、AC兩端時,得到的電壓值為UAB=1.5 V, UBC=1.5 V,UAC=3 V,在表格中記錄數據后,她接下來應該 .A.整理器材,結束實驗B.分析數據,得出結論C.換用不同規格的小燈泡,再測出幾組電壓值D.換用電壓表的另一量程,再測出一組電壓值
實驗二　電阻大小與哪些因素有關
【實驗裝置】1.選用電阻絲a、b分別接入電路中，是為了探究電阻大小跟導體的______ 是否有關。2.要探究電阻大小跟導體的橫截面積是否有關，應選用電阻絲______ 分別接入電路中。3.除了上述影響導體電阻大小的因素外，導體電阻還可能跟______ 和溫度有關。
4.實驗時,可以用哪些方法間接地顯示電阻的大小?通過比較電流表示數的大小,示數大的電阻小,示數小的電阻大;也可以觀察燈泡的亮度,燈泡越亮,電阻越小。
5.導體的電阻與溫度有關嗎?如何設計實驗驗證猜想?
例5.如圖中甲所示是“探究電阻的大小與哪些因素有關”的實驗電路圖，它們的材料、長度、橫截面積的情況如圖乙所示。（1）為粗略判斷a、b兩點間導體電阻的大小，可觀察____ __．（2）若實驗中要研究導體的電阻與長度的關系，應選擇______(選填字母代號)．（3）若選擇A、B，可研究導體的電阻與________________的關系．（4）若選擇B、C，可研究導體的電阻與________________的關系．（5）在其他物理問題的學習中我們也常用到上述類似的研究方法，這種研究方法稱為_(kāi)_______________．
