人教版九年級全冊第3節 安全用電教學設計及反思

這是一份人教版九年級全冊第3節 安全用電教學設計及反思，共5頁。教案主要包含了電流對人體的危害形式等內容，歡迎下載使用。

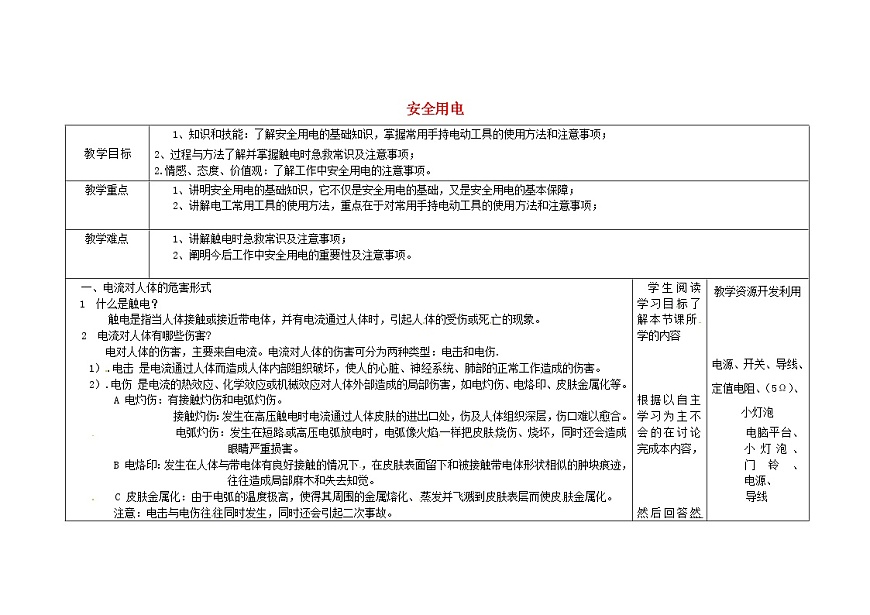

教 學 目 標
1、知識和技能：了解安全用電的基礎知識，掌握常用手持電動工具的使用方法和注意事項；
2、過程與方法了解并掌握觸電時急救常識及注意事項；
2.情感、態度、價值觀：了解工作中安全用電的注意事項。
教學重點
1、講明安全用電的基礎知識，它不僅是安全用電的基礎，又是安全用電的基本保障；
2、講解電工常用工具的使用方法，重點在于對常用手持電動工具的使用方法和注意事項；
教學難點
1、講解觸電時急救常識及注意事項；
2、闡明今后工作中安全用電的重要性及注意事項。
一、電流對人體的危害形式
1 什么是觸電？
觸電是指當人體接觸或接近帶電體，并有電流通過人體時，引起人體的受傷或死亡的現象。
2 電流對人體有哪些傷害?
電對人體的傷害，主要來自電流。電流對人體的傷害可分為兩種類型：電擊和電傷.
1）.電擊 是電流通過人體而造成人體內部組織破壞，使人的心臟、神經系統、肺部的正常工作造成的傷害。
2）.電傷 是電流的熱效應、化學效應或機械效應對人體外部造成的局部傷害，如電灼傷、電烙印、皮膚金屬化等。
A 電灼傷：有接觸灼傷和電弧灼傷。
接觸灼傷：發生在高壓觸電時電流通過人體皮膚的進出口處，傷及人體組織深層，傷口難以愈合。
電弧灼傷：發生在短路或高壓電弧放電時，電弧像火焰一樣把皮膚燒傷、燒壞，同時還會造成眼睛嚴重損害。
B 電烙?。喊l(fā)生在人體與帶電體有良好接觸的情況下，在皮膚表面留下和被接觸帶電體形狀相似的腫塊痕跡，往往造成局部麻木和失去知覺。
C 皮膚金屬化：由于電弧的溫度極高，使得其周圍的金屬熔化、蒸發并飛濺到皮膚表層而使皮膚金屬化。
注意：電擊與電傷往往同時發生，同時還會引起二次事故。

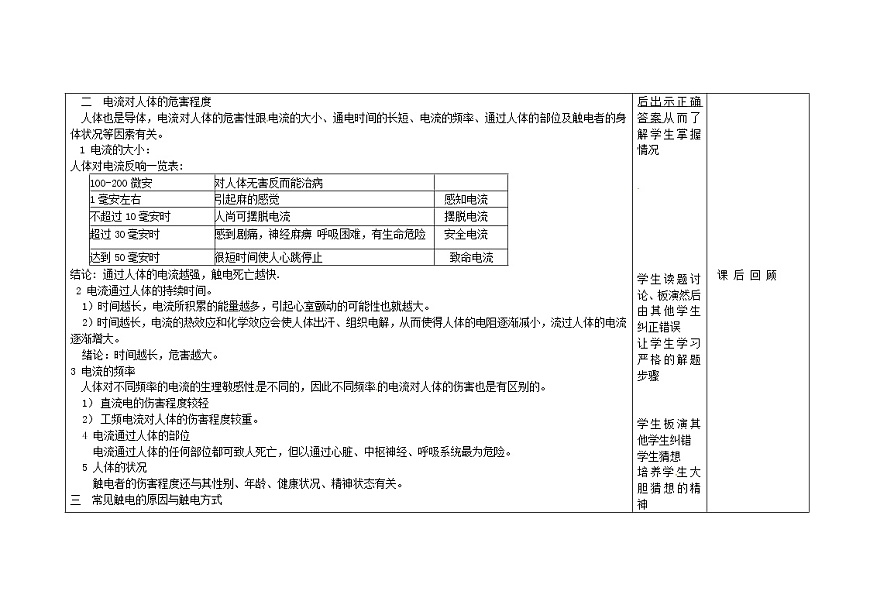

二 電流對人體的危害程度
人體也是導體，電流對人體的危害性跟電流的大小、通電時間的長短、電流的頻率、通過人體的部位及觸電者的身體狀況等因素有關。
1 電流的大?。?br>人體對電流反響一覽表:
100-200微安
對人體無害反而能治病
1毫安左右
引起麻的感覺
感知電流
不超過10毫安時
人尚可擺脫電流
擺脫電流
超過30毫安時
感到劇痛，神經麻痹 呼吸困難，有生命危險
安全電流
達到50毫安時
很短時間使人心跳停止
致命電流
結論: 通過人體的電流越強，觸電死亡越快.
2 電流通過人體的持續時間。
1）時間越長，電流所積累的能量越多，引起心室顫動的可能性也就越大。
2）時間越長，電流的熱效應和化學效應會使人體出汗、組織電解，從而使得人體的電阻逐漸減小，流過人體的電流逐漸增大。
緒論：時間越長，危害越大。
3 電流的頻率
人體對不同頻率的電流的生理敏感性是不同的，因此不同頻率的電流對人體的傷害也是有區別的。
直流電的傷害程度較輕
工頻電流對人體的傷害程度較重。
4 電流通過人體的部位
電流通過人體的任何部位都可致人死亡，但以通過心臟、中樞神經、呼吸系統最為危險。
5 人體的狀況
觸電者的傷害程度還與其性別、年齡、健康狀況、精神狀態有關。
三 常見觸電的原因與觸電方式
1 觸電的原因
1）.缺乏電氣安全知識；
2）.設備不合格；
3）.違反操作規程；
4）.管理制度不嚴格。
2 觸電方式
觸電的方式:按人體觸及帶電體的方式和電流通過人體的途徑，觸電可分為三種情況：
1）、單相觸電
(1)中性點不接地系統的單相觸電
理想情況下，在中性點不接地系統中，由于觸電電流不能構成回路，通過人體的電流為零，不會出現觸電現象，如圖1所示。
圖1 單相觸電的理想情況
實際情況下，在中性點不接地系統中發生單相觸電時，觸電者會死的很慘。多數情況下，強大的觸電電流會將人體燒焦。
觸電電流的形成：
在三相交流電網中，每一條輸電線與大地之間都存在分布電容C，電容值的大小與線路的分布情況有關，架空線路、線路分布越長，其分布電容值就越大。并且線路與大地之間還存在一定的絕緣電阻R。這樣，每根導線與大地之間可以組成一個等效阻抗Z（Z=R//jwc）。當發生單相觸電，觸電電流Ib構成的回路如圖2所示。
例如：在10KV的電網中，如果采用16mm2銅芯電纜輸電，該電纜每千米對地分布的電容值大約為是0.22μF，線路總長假設為1000m，導線對地的絕緣電阻是幾千M，可以忽略不計。發生單相觸電時通過人體的電流Ib約為1.171A,
Ib 遠大于人體所能承受的安全電流（10mA），使人致命。 可見，供電線路越長，供電的面積越大，單相觸電的后果愈加嚴重。
圖2 單相觸電的實際情況
(2)中性點接地系統的單相觸電
如圖3所示，在三相四線制（380/220V）電源電路中，觸電電流的路徑為:從電源火線通過人體、大地、接地體、變壓器中性點再回到電源火線，構成了回路。假如人體電阻按1K計算，人體承受的電壓幾乎是電源的相電壓220V，則通過人體的電流大約220mA。這個電流遠遠大于致命電流，因此這種觸電情況是十分危險的。
圖3 中性點接地系統中單相觸電
2）、兩相觸電
指人體同時接觸帶電設備或線路中的兩相導體時，電流從一相導體經人體流入另一相而發生的觸電。如圖4所示，此時，加在人體上的電壓為線電壓。通過人體電流的大小與系統中性點運行方式無關。假如仍在三相四線制（380/220V）電源電路中，人體電阻按1K計算，則通過人體的電流可達380mA，足以使人死亡。
圖4 中性點接地系統兩相觸電
3）.跨步電壓電擊
當帶電體有接地故障時，有故障電流流人大地，電流在接地點周圍土壤中產生電壓降。人在接地點周圍，兩腳之間出現的電壓即為跨步電壓。由跨步電壓引起的電擊事故為跨步電壓電擊。
范圍：高壓故障接地處或有大電流流過的接地裝置附近，都可能出現較高的跨步電壓。在距離接地故障點8～10m以內，電位分布的變化率較大，人在此區域內行走，跨步電壓高，就有電擊的危險；
接地故障點4m以內(因室內狹窄，地面較為干燥，離開4m之外一般不會遭到跨步電壓的傷害)；在室外人體不得接發生高壓設備、導線接地故障時，在室內人體不得接近近故障點8m以內。如果要進入此范圍內工作，為防止跨步電壓電擊，進入人員應穿絕緣鞋。

安全電壓
一般情況下,36v以下的電壓是安全的,但是在潮濕的環境中,安全電壓是24v,特殊的甚至在12v以下.
安全用電的原則:不接觸低壓帶電體,不靠近高壓帶電體.
學生閱讀學習目標了解本節課所學的內容
根據以自主學習為主不會的在討論完成本內容，
然后回答然后出示正確答案從而了解學生掌握情況
學生讀題討論、板演然后由其他學生糾正錯誤
讓學生學習嚴格的解題步驟
學生板演其他學生糾錯
學生猜想
培養學生大膽猜想的精神
學生注意觀察實驗現象得出正確結論
并且思考結論的依據
教學資源開發利用
電源、開關、導線、定值電阻、（5Ω）、小燈泡
電腦平臺、小燈泡、 門鈴、 電源、
導線
課 后 回 顧
