人教版第3節 安全用電評優課課件ppt

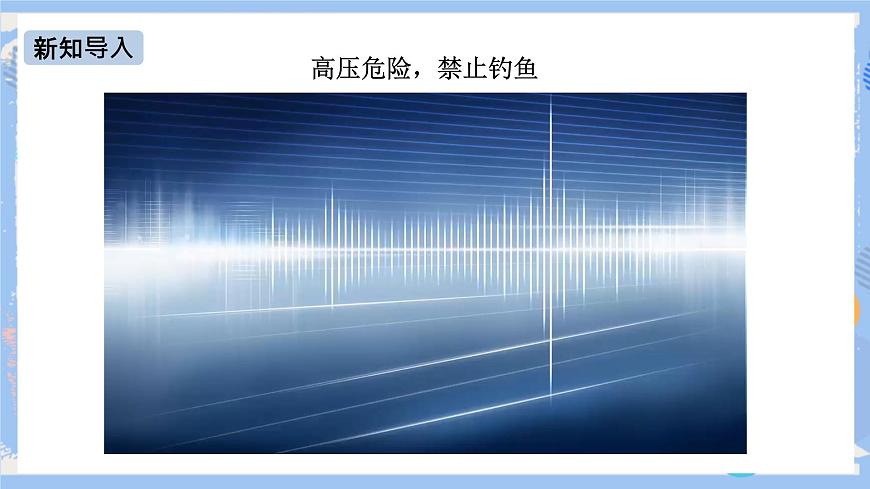

這是一份人教版第3節 安全用電評優課課件ppt，文件包含第19章第3節安全用電課件pptx、幾種觸電swf、單線觸電swf、雙線觸電swf、高壓危險禁止釣魚mp4、高壓電弧觸電swf、高壓跨步電壓觸電swf等7份課件配套教學資源，其中PPT共36頁， 歡迎下載使用。

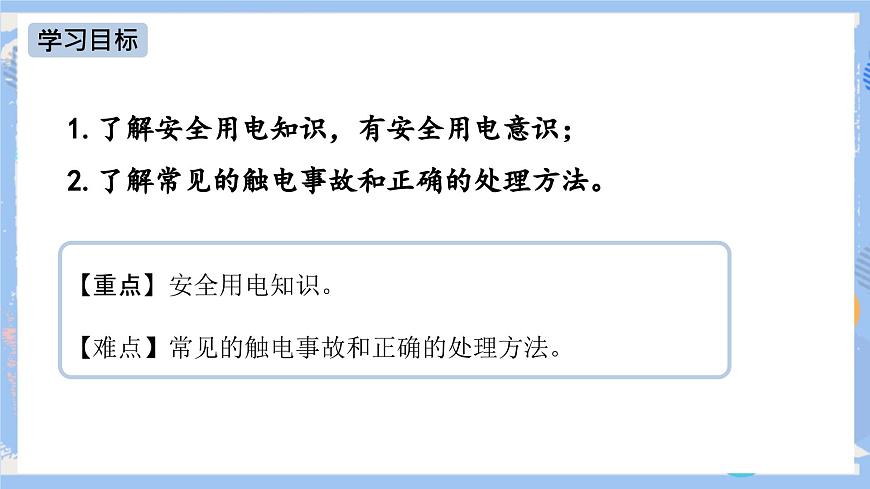

1.了解安全用電知識，有安全用電意識；2.了解常見的觸電事故和正確的處理方法。
【重點】安全用電知識。
【難點】常見的觸電事故和正確的處理方法。
知識點 電壓越高越危險
觸電的實質：有電流通過人體。
是不是只要有電流通過人體，都會發生觸電事故呢？
電對人體造成的傷害程度與通過人體電流的大小及持續時間有關
人體干燥時加220V電壓
通常情況下，在人的皮膚干燥的時候，人體電阻約為104 ～105 Ω；在皮膚潮濕時，人體的電阻可降低到103 Ω 以下。
只有不高于36V的電壓對人體才是安全的
安全電壓并不是一個定值　
通常情況下，人體的電阻約為104~105Ω，在皮膚潮濕時，人體的電阻可降到103Ω以下。若某時刻某人身體的電阻為2000Ω，他站在地上不小心接觸到家庭電路中電壓正常的火線，這時流過他身體的電流為______mA，這個電流遠大于人體的安全電流，對于人體來說電壓越高越_________。
家庭電路的電壓 U =220V，所以通過人體的電流
R一定時，電壓U越高，由歐姆定律可知，電流I 就越大，越危險。
知識點 常見的觸電事故
低壓帶電體→火線 + 大地
低壓帶電體→火線 + 零線
人體靠近高壓帶電體→電弧
除了圖示的幾種情況外，還有哪些情況可能引起觸電？
使觸電的人迅速和電源脫離，同時注意自身安全
一、切斷電源，或者用絕緣棒將電線挑開，使觸電者盡快脫離電源；二、盡力搶救；三、發生電器火災時，務必在切斷電源后再滅火。
如圖所示的電工帶電操作中，不會發生觸電事故的是（ ） A.甲站在絕緣凳上同時接觸火線和零線 B.乙站在絕緣凳上僅接觸火線 C.丙站在地上僅接觸火線 D.丁站在地上同時接觸火線和零線
在總開關閉合的情況下，不要輕易觸碰導線，防止發生危險。
知識點 安全用電原則
家庭電路中防止觸電的措施
開關必須接在火線上；螺絲口燈泡，頂端重心金屬塊接火線；有金屬外殼的電器，外殼要接地。
（1）不接觸低壓帶電體，不靠近高壓帶電體
日常生活中的安全用電原則
（2）更換燈泡、搬動電器前應斷開電源開關
（3）不弄濕用電器，不損壞絕緣層　　
（4）保險裝置、插座、導線、家用電器等達到使用壽命應及時更換
根據你掌握的用電常識，請判斷下列同學的做法正確的是（ ）
A選項，違背“不靠近高壓帶電體”
A.愛玩的明明同學在高壓線下放風箏B.愛清潔的芳芳同學用濕毛巾擦臺燈里的燈泡C.愛科學的強強同學使用試電筆時手接觸筆尾金屬筆卡D.愛勞動的艷艷同學把金屬絲固定在電線上晾衣服
B選項，違背“不弄濕用電器”
C選項，符合試電筆的使用，通過人體電流很小
D選項，違背“不接觸低壓帶電體，不損壞絕緣層”
知識點 注意防雷
雷電是自然界所產生的一種大氣放電現象，是由帶電荷的雷云引起的。各種雷電現象中雷云對大地的放電只占少數，但一旦發生，可能帶來嚴重的危害。
作用：將電流通過避雷針（線）引入大地，避免建筑物受到損壞
（戶內篇）注意關閉門窗，防止雷電直擊室內或者防止側擊雷和球雷的侵入；雷雨天氣要斷開電路的總開關并拔下插頭；不宜在雷雨天氣使用太陽能熱水器… …
（戶外篇）不能在大樹或者是孤立的高大建筑物底下避雨；不可以在戶外用手機接打電話；在曠野中遇到雷電，不要舉著雨傘或者是扛著金屬物，雙腳并攏蹲下，盡可能地降低高度……
高壓線上的小鳥為什么不會發生觸電事故？
電壓很小 電阻比較大
小鳥兩爪間電壓很小小鳥的電阻較大
小鳥與它兩爪之間的導線并聯并聯導線長度很短，電阻也非常小
我國古代建筑上的屋脊中央常裝有銅葫蘆，其作用是（ ）
A.美觀B.相當于風鈴C.避邪 D.相當于避雷針
有一定強度的電流通過人體
1．下列關于家庭電路及安全用電的說法正確的是（　?。〢．只要人體接觸火線都會發生觸電事故B．用電器失火時，應先滅火，再切斷電源C．使用試電筆辨別火線和零線時，手應與筆尖接觸D．家庭電路中，控制用電器的開關應接在火線和用電器之間
2．有下列幾種做法：①用手接觸三節串聯的鉛蓄電池組；②用手去撿落在地上的高壓輸電線；③用濕布去擦亮著的電燈泡；④站在地上用手碰家庭電路中的火線。其中可能會發生觸電事故的做法是（　?。〢．②③ B．①③ C．②③④ D．①②③④
電壓低于安全電壓，不會發生事故
有很強的電流通過人體
家庭電路火線與大地間有220V電壓，很危險
3．關于安全用電，下列說法不正確的是（ ）A．在雷雨天，不要到大樹下避雨B．不要用濕布擦亮著的電燈C．移動電器時，應先斷開電源開關D．因輸電線路短路引發火災時，應立即潑水滅火
