滬教版九年級上冊7.1 電流 電壓教學ppt課件

這是一份滬教版九年級上冊7.1 電流 電壓教學ppt課件，文件包含71電流電壓3課件pptx、串聯電路wmv、并聯電路wmv、根據實物圖畫出電路圖wmv、電流表的使用wmv等5份課件配套教學資源，其中PPT共60頁， 歡迎下載使用。

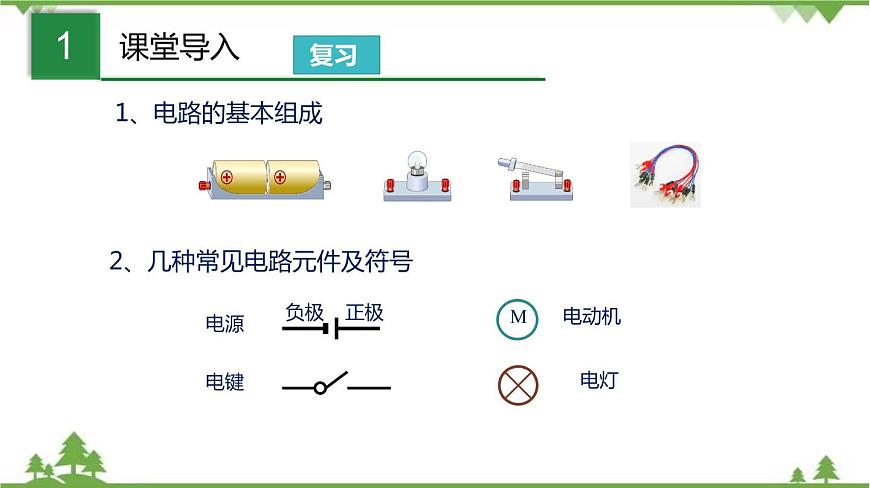

2、幾種常見電路元件及符號
本節課我們將要用這些元件連成兩種常用的基本電路，即串聯電路和并聯電路。

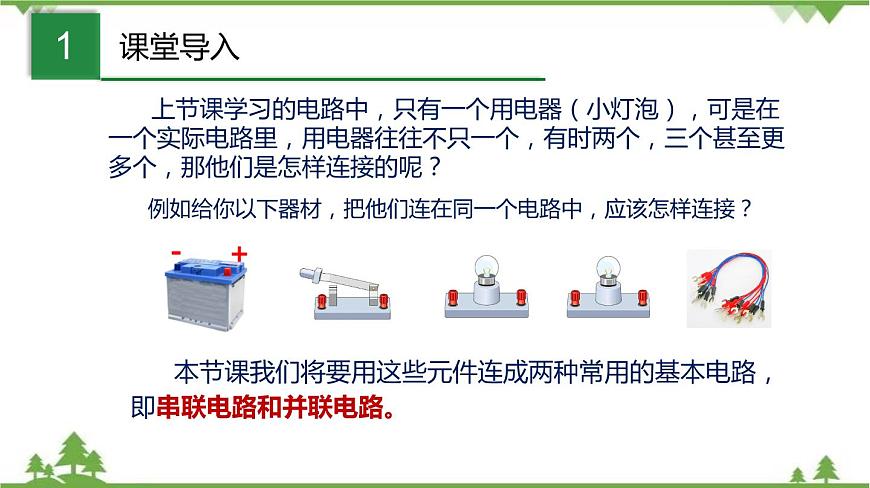

例如給你以下器材，把他們連在同一個電路中，應該怎樣連接？
上節課學習的電路中，只有一個用電器（小燈泡），可是在一個實際電路里，用電器往往不只一個，有時兩個，三個甚至更多個，那他們是怎樣連接的呢？

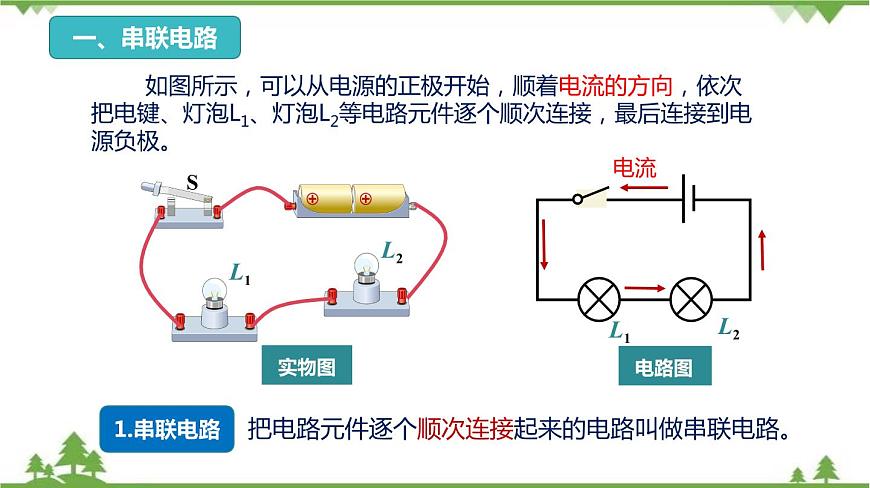

如圖所示，可以從電源的正極開始，順著電流的方向，依次把電鍵、燈泡L1、燈泡L2等電路元件逐個順次連接，最后連接到電源負極。
把電路元件逐個順次連接起來的電路叫做串聯電路。

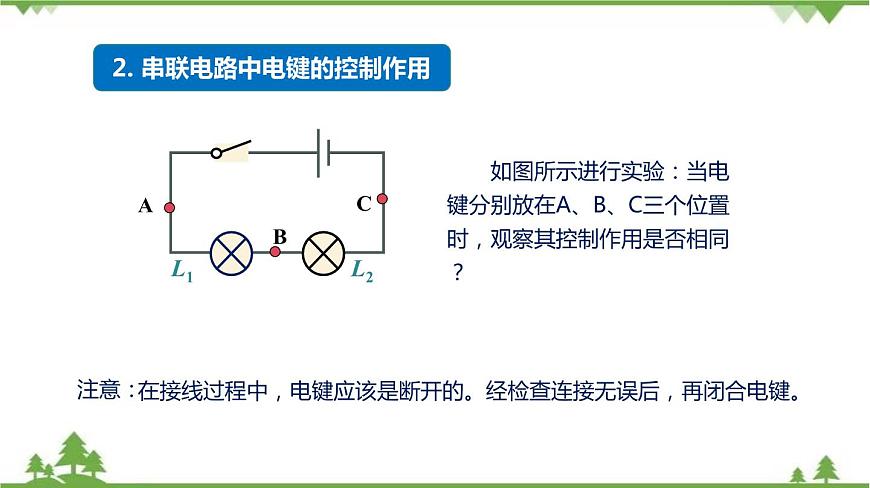

如圖所示進行實驗：當電鍵分別放在A、B、C三個位置時，觀察其控制作用是否相同？
2. 串聯電路中電鍵的控制作用

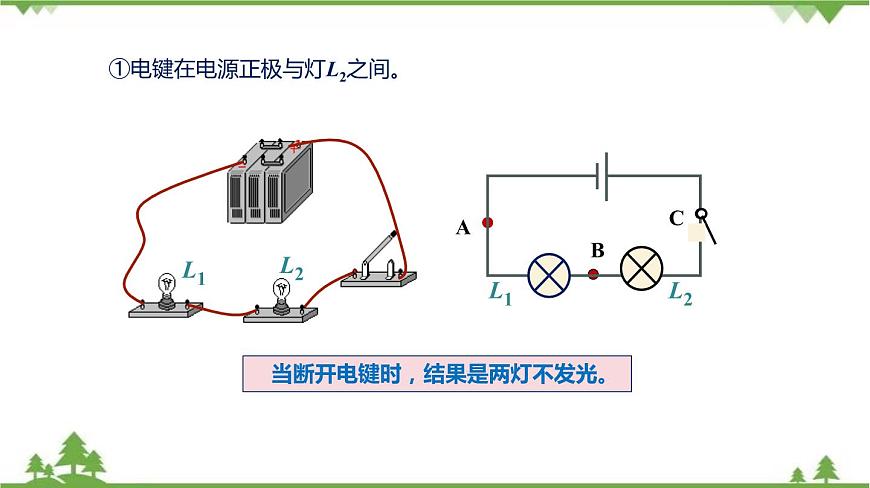

①電鍵在電源正極與燈L2之間。
當斷開電鍵時，結果是兩燈不發光。
實驗結果是兩燈同時亮。

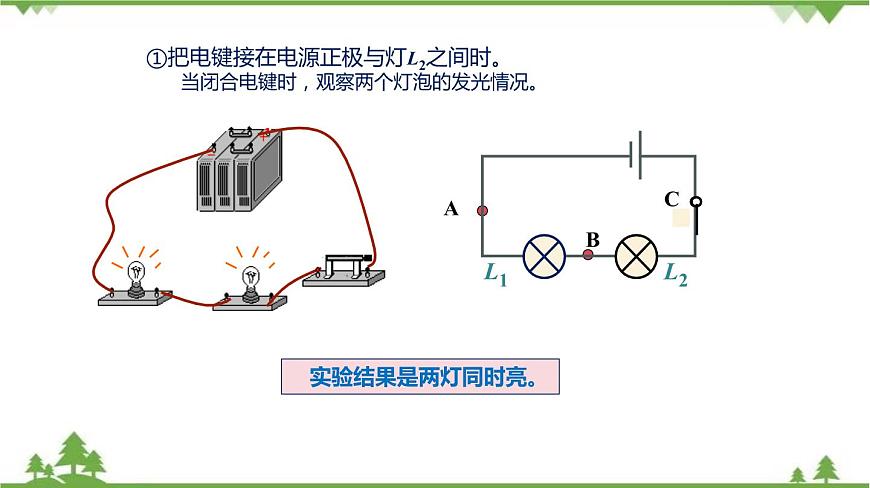

①把電鍵接在電源正極與燈L2之間時。
當閉合電鍵時，觀察兩個燈泡的發光情況。

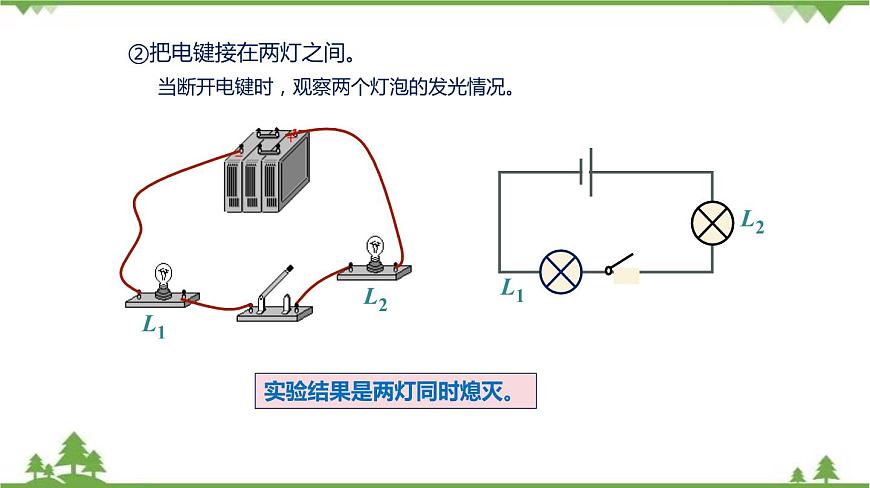

②把電鍵接在兩燈之間。
實驗結果是兩燈同時熄滅。
當斷開電鍵時，觀察兩個燈泡的發光情況。
實驗結果是兩燈同時亮。
②把電鍵接在兩燈之間時。
③電路某一處發生斷路（如一個燈泡的燈絲斷了或摘掉其中一個小燈泡），閉合電鍵時，觀察燈的發光情況。
實驗結果是：閉合電鍵后兩燈都不發光。
2.實驗結論：串聯電路中的電鍵控制電路上所有用電器。 電鍵的位置改變，其控制作用不變。
課堂小影院《串聯電路》
把兩盞電燈左邊的接線柱接在一起，右邊的兩個接線柱接在一起，使兩盞燈并列相連，這種連接方法叫做并聯。
把電路元件元件并列連接起來的電路。
思考：現在要求把電鍵的A接線柱、燈L1的一個接線柱C與燈L2的接線柱B這三個接線柱連接起來，應該怎樣進行連接？
這三種連接方法，完全等效。
有沒有必要把C點與B點再連接起來？
幾種連接方法，完全等效，實質完全一樣。
2. 并聯電路的連接
連接比較完美的是下面兩圖。
二種連接方法，完全等效，實質完全一樣。
三個電路圖完全等效，實質完全一樣。
3. 并聯電路的電路圖
4. 并聯電路的干路與支路
在并聯電路中，從電源流出的電流沒有分支的電路部分叫干路；電流進行分流的電路叫做支路。
干路中的電流在A點分為兩條支路：一條是A→L2 → B支路，另一條是A → L1 → B支路，兩條支路的電流在B點匯合，形成干路電流回到負極。
5. 并聯電路中干路的電流與支路的電流
二個電路圖完全等效，實質完全一樣。
①干路電鍵的作用： 連接電路進行實驗，閉合或斷開電鍵，觀察兩燈的發光情況。
在并聯電路中，干路電鍵控制所有用電器。
閉合斷開電鍵，兩燈同時發光或熄滅。
6. 并聯電路電鍵的作用
如圖所示，把兩只燈泡并列地接在電路中。在干路安裝一個電鍵S，兩條支路中各安裝一個電鍵S1、S2，通過電鍵的閉合與斷開，看電鍵的控制作用。
Ⅰ. 觀察：當斷開S2，閉合S、S1時，燈泡L1、L2的發光情況。
燈泡L1亮燈泡L2不亮
當斷開S2，閉合S、S1時，
Ⅱ. 當斷開開關S1，閉合開關S、S2時，觀察燈泡的發光情況。
燈泡L1不亮燈泡L2亮
當斷開開關S1，閉合開關S、S2時，
在并聯電路中，接在支路上的開關, 只控制本支路上的用電器.
在并聯電路中，接在干路上的開關控制全部用電器；而接在支路上的開關, 只控制本支路上的用電器.
課堂小影院《并聯電路》
　　1.家庭中的電燈、電扇、電冰箱、電視機、電腦等用電器大多是并聯在電路中的。
三、串聯電路與并聯電路的實例：
2.家庭中的電鍵與電燈、電扇、電冰箱、電視機、電腦等用電器是串聯在電路中的。
3. 用來裝飾居室、烘托歡樂氣氛的彩色小燈泡，有些就是串聯而成的。
4. 馬路兩旁的路燈是并聯的
1.電流表：測量電路中電流的儀器。
　　3. 電流表的電路符號：
4. 電流表的量程與分度值
①使用“-”接線柱與“0.6”接線柱時：
量程為：0～0.6 A，分度值：0.02A。
②使用“-”接線柱與“3”接線柱時：
量程為：0～3 A，分度值：0.1A。
三個接線柱，兩個量程
（1）明確所選電流表的量程；（2）確定電流表的分度值；（3）由指針位置讀出示數。先大格后小格。
請讀出下列電流表的示數。
（1）電流表應串聯在被測電路中。（2）電流必須從正接線柱流入，從負接線柱流出。（3）要選擇適當?shù)牧砍獭＃?）不允許把電流表直接連到電源的兩極！會使電源發生短路，損壞電源與電流表。 （電流表內部電阻很小，相當于一根導線）。
注意：使用前，應調節指針歸零（調零）。
（1）電流表應串聯在被測電路中，電流必須從正接線柱流入。
電流表與小燈串聯在電路中
（2）不允許把電流表直接連到電源的兩極！
②若指針偏向右側刻度線以外，
①若指針偏向左側刻度線以外，
④若電流表與用電器并聯，則該用電器不工作，電流表有示數，可能燒壞電流表。
7.電流表使用的一些錯誤問題
課堂小影院《電流表的使用》
例題1．把下列器材進行連接，要求兩燈并聯，開關控制兩盞燈，電流表測燈L2的電流（約0.5A），并畫出電路圖。
五、連接電路，畫出電路圖
例題2．按照左面的電路圖，用筆畫線表示導線，把右圖中所示的電路元件連接起來。
課堂小影院《根據實物圖畫出電路圖》
1. 找出下面電路連接的錯誤。
導線使電源發生短路。
2. 找出下面電路連接的錯誤。
小燈L2沒有接入電路中，只有燈L1能亮。
3.如圖所示電路中，開關能夠同時控制兩盞燈，且兩燈發光情況互不影響的電路是(　　)
4. 如圖為路口交通指示燈的示意圖，指示燈可以通過不同顏色燈光的變化指揮車輛和行人的交通行為。據你對交通指示燈的了解可以推斷(　　) A．紅燈、黃燈、綠燈是串聯的 B．紅燈、黃燈、綠燈是并聯的 C．紅燈與黃燈并聯后再與綠燈串聯 D．綠燈與黃燈并聯后再與紅燈串聯
由“不同顏色燈光的變化”可知三個指示燈互不影響，各自可以獨立工作，是并聯的。
5. 如圖所示，要用兩個開關分別控制兩個燈泡，應該怎樣連接電路？請?jiān)趫D中畫出接線。
6. 如圖所示，將電路中開關S閉合，再把S1閉合時，______亮，__________不亮。最后把S2也閉合，________亮，如果燈L2的燈絲燒斷，則燈L1________(填“亮”或“不亮”)。
7. 在如圖所示的電路中，正確的說法是(　 　)A．閉合S1，斷開S2，L1發光，L2不發光B．閉合S1、S2，L1、L2都發光C．S1、S2都斷開，L1、L2都不發光D．閉合S2，斷開S1，L1、L2都發光
　　8. 以下電路中，電流表連接方法正確的是（ ）
9. 用電流表測量通過燈泡L2的電流，在圖中四個電路中，接法正確的是( )
10. 如圖所示，它是測量___________的工具，它的電學符號____，當選擇“－”、“0.6”兩個接線柱，其量程為__________，它的分度值是___________，當選擇“－”、“3”兩個接線柱，其量程為__________，它的分度值是________。使用前，調節__________使電表指針指零。
11.如圖，電流表甲、乙的示數分別為：_________、_________。
12.如圖所示的電路中，甲圖中的電流表是測量通過_____燈的電流，乙圖中的電流表是測量通過______的電流。
13. 如圖所示，當開關閉合后，可能造成電流表損壞的是( )
串聯電路知識結構方框圖
依次逐個相連，無分支.
各用電器工作有關聯：任意一個用電器不工作，其他用電器均停止工作.
一只電鍵可控制各用電器工作，且與電鍵的位置無關.
各用電器并列接在電路兩點之間.
某一支路斷開時，其他支路上的用電器照常工作.
干路上的開關可以控制所有用電器，而支路上的開關只能控制所在支路上的用電器.
并聯電路知識結構方框圖
（1）電流表應串聯在被測電路中。（2）電流必須從正接線柱流入，從負接線柱流出。（3）要選擇適當?shù)牧砍?。?）不允許把電流表直接連到電源的兩極！會使電源發生短路。 （電流表內部電阻很小，相當于一根導線）。
