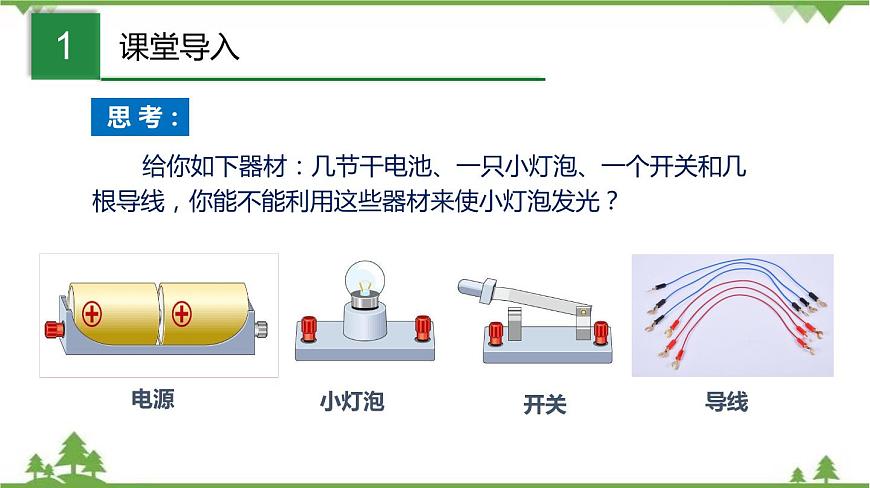

給你如下器材：幾節干電池、一只小燈泡、一個開關和幾根導線，你能不能利用這些器材來使小燈泡發光？

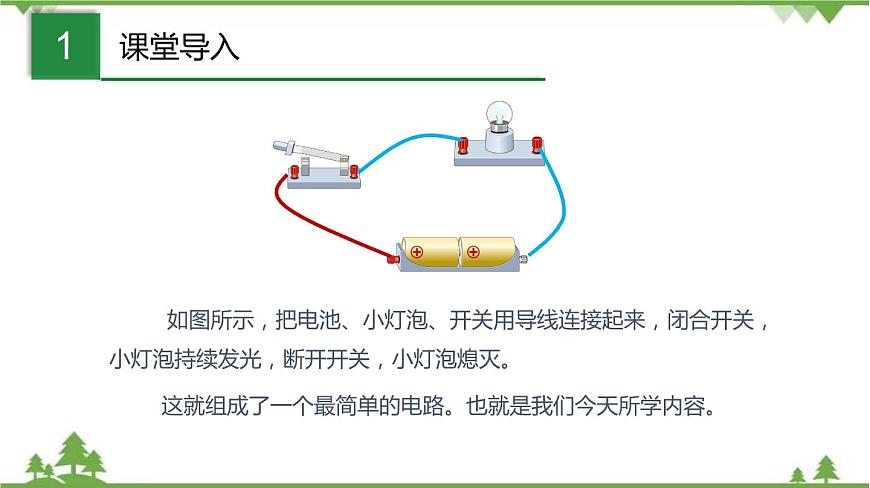

如圖所示，把電池、小燈泡、開關用導線連接起來，閉合開關，小燈泡持續發光，斷開開關，小燈泡熄滅。
這就組成了一個最簡單的電路。也就是我們今天所學內容。

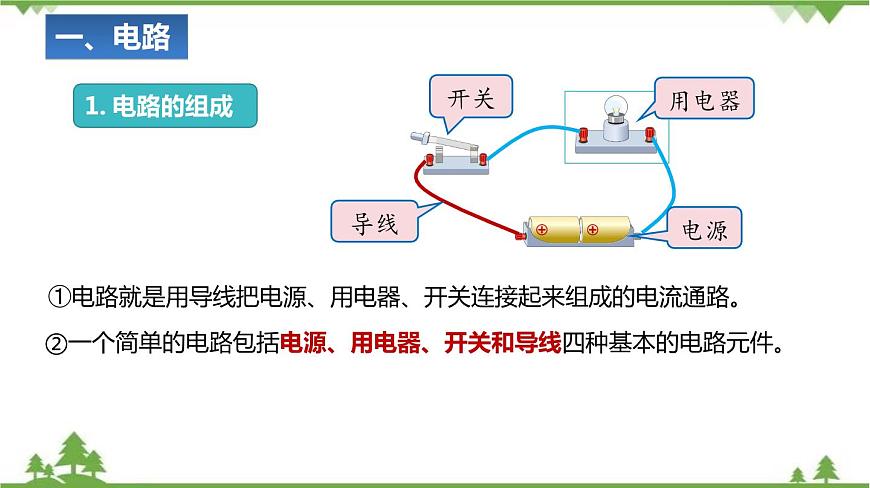

①電路就是用導線把電源、用電器、開關連接起來組成的電流通路。
②一個簡單的電路包括電源、用電器、開關和導線四種基本的電路元件。

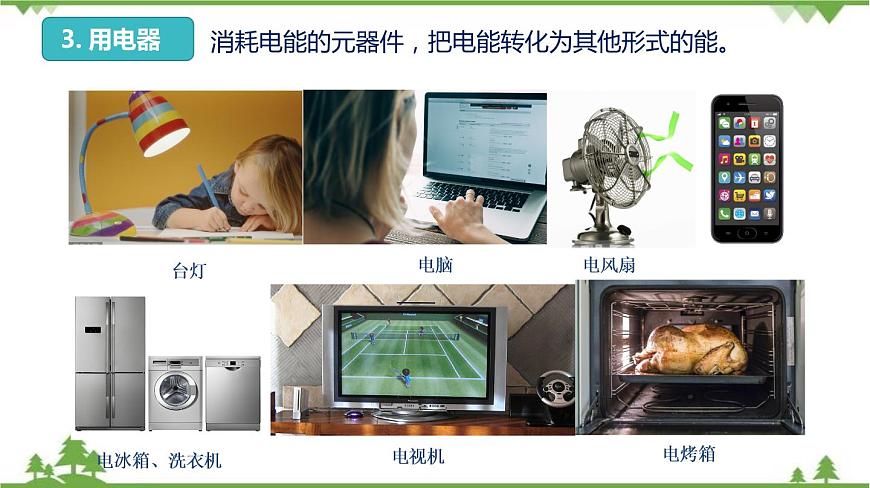

消耗電能的元器件，把電能轉化為其他形式的能。

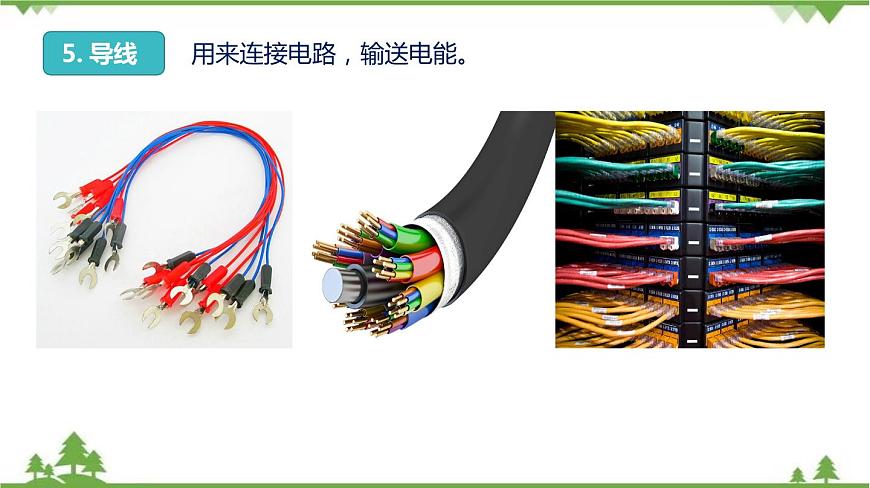

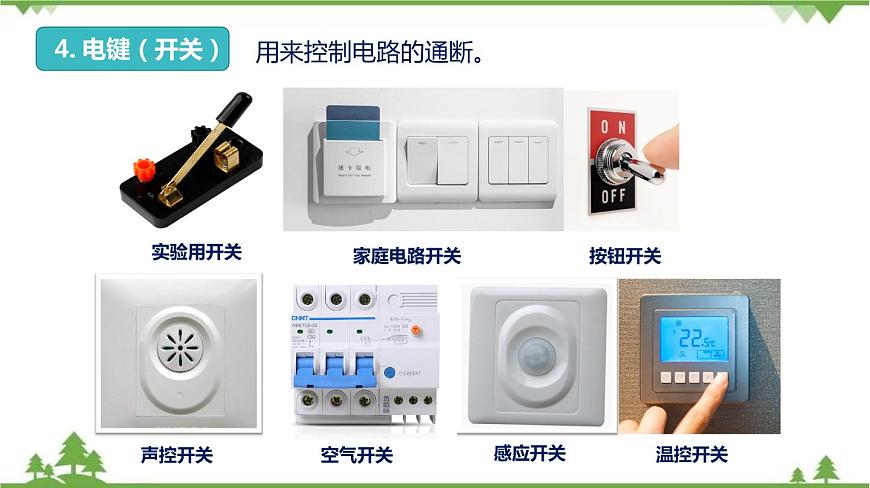

用來連接電路，輸送電能。

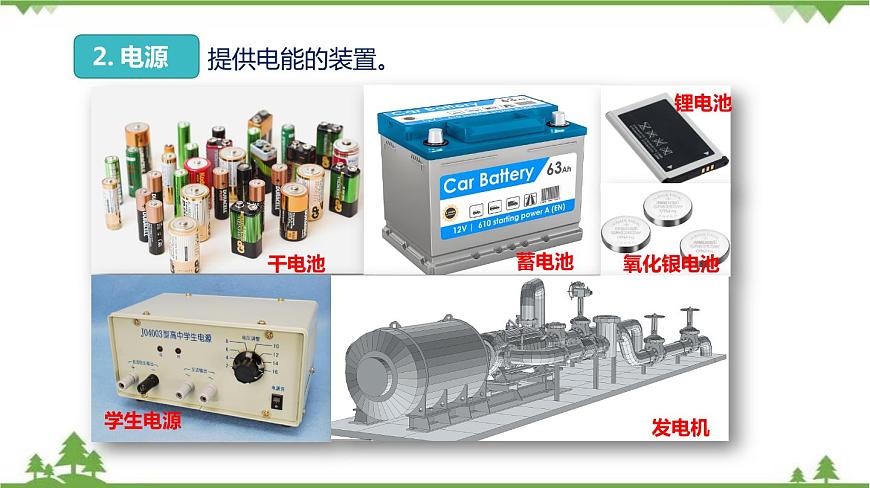

電池為小燈泡提供電能，是電路中能量的來源。
小燈泡把電能轉化為光能和內能
連接用電器、開關、電源，傳輸電能.
電路的組成及各元件的作用
課堂影院《電路的組成》
如圖所示是計算機的一部分電路，是由好多的電路元件組成的，它們之間的連接是有一定規律的，這些元件是怎樣連接的?你能把各個電路元件的連接情況畫下來嗎？
1.用符號表示電路連接的圖，叫做電路圖。
左圖是功放機的一部分電路，右面是用元件符號表示電路元件連接情況的圖。你覺得哪個更能簡潔、方便，便于學習研究呢？
實物圖（實際物體連接圖）
實物圖與電路圖的區別
電路圖（元件符號連接圖）
3. 根據實物圖畫出電路圖
可以從電源的正極開始，順著電流的方向用筆線代替導線，依次連接元件，一直到電源的負極為止。
你感覺這個電路圖好嗎？
元件位置安排不太適當，分布不均勻。
電路元件畫在圖拐彎處。
導線沒有橫平豎直。
(1)完整地反映電路的組成。即要把電源、用電器、導線和開關都對應畫在電路圖之中，不能遺漏電路元件。(2)規范地使用元件符號。(3)合理地安排元件符號的位置，應盡可能使元件均勻地分布在電路中，畫成的電路圖應清楚美觀。(4)平直地描繪連接導線，通常用橫平豎直的線段代表連接導線，轉彎處一般取直角，使電路圖畫得簡潔、工整。
4. 畫好電路圖應注意的事項:
課堂影院《根據實物圖畫出電路圖》
練習1.下圖是常用手電筒的剖面圖，觀察它的結構。按下按紐時，電路是怎樣接通的？畫出它的電路圖。
練習2. 根據實物圖，畫出它的電路圖。
先用規定的符號替換實物電路中的實物，再用導線將元件連接起來即可得到實物電路的電路圖——先替換后整理法。
根據左圖所示電路，請用筆畫線代替導線把右面的電路元件連接相應的實物電路。
對照電路圖連接實物圖，應按照電流的路徑，用筆畫線代替導線，依次連接圖中每一個元件即可。
注意：電鍵、小燈、電動機兩個接線柱不分正負，是完全相同的。
三、根據電路圖連接實物圖
連接實物電路的技巧：①按順序接線，可以從電源正極開始依次接線，也可以從電源負極開始依次接線。②導線必須接在元件的接線柱上，導線不得交叉，不能橫平豎直。③要讓電流從電路元件的一個接線柱流入，從另一個接線柱流出，元件才能正常工作。
練習3. 圖甲是把電池和玩具電風扇連接起來的電路圖。請在乙中用筆畫線表示導線，連接相應的電路。
練習4．請根據電鈴的電路圖，用畫筆代替導線連接相應的電路。
1．通路：處處連通，用電器能夠正常工作的電路。
2．?dāng)嗦罚耗程幈粩嚅_、沒有電流通過的電路。
斷路的產生：電鍵斷開、某處導線斷了、燈絲斷了、導線與接線柱接觸不好等，電路沒有電流通過。
3．短路：直接用導線將電源正負極相連的電路。
　電源短路時會損壞電源，甚至引起火災！
短路是不允許發生的，所以我們連接電路時一定防止短路。
①直接用導線將電源正負極相連的電路。
②用電器被短路：導線接在用電器兩端，電流不經過該用電器而經過導線流到電源，也會造成電源短路，同時該用電器不能工作。
③電路發生部分短路：有兩個用電器串聯，把導線接在一個用電器L1兩端，電流不經過該用電器而經過導線流到另一個用電器回到電源負極，同時該用電器L1不能工作。
　　練習5．請分析如下電路圖，指出連錯的導線，并改正。
　　練習6．請分析如下電路圖，指出連錯的導線，并改正。
生活中的電蚊拍，具有滅蚊和照明等功能。滅蚊與照明可以單獨工作也可以同時工作。
圖甲所示電路有兩個電鍵S1、S2；①只閉合S1斷開S2時，燈亮但是滅蚊器不工作；②只閉合S2斷開S1時，滅蚊器工作燈不亮；③當S1、S2都閉合時，燈亮滅蚊器也工作。
圖乙所示電路有兩個電鍵S1、S2，該圖的工作情況是：①只閉合S1斷開S2時，燈滅但是滅蚊器工作；②只閉合S2斷開S1時，滅蚊器不工作燈也不亮；③當S1、S2都閉合時，燈亮滅蚊器也工作。
課堂影院《通路、斷路、短路》
課堂影院《物理小實驗—通路、斷路、短路》
1.下列各組電路元件中，都屬于用電器的是（ ）
A、電燈，導線、開關B、電燈、電鈴、電動機C、導線、燈座、電鈴D、開關、電視機、電烙鐵
2. 在手電筒的電路中，寫出各部分的電路名稱：干電池是（ ）小燈珠是（ ）金屬外殼按鍵是（ ）彈簧片和金屬外殼是（　 ?。?br/> 3.根據下圖的電路圖，請連接它的實物圖。
4.下列電路圖正確的是（ ）
5. 與如圖所示的實物圖相對應的電路圖是圖中的(　　)
6.如圖所示，當開關S1、S2斷開時，電路是_______；當S1閉合、S2斷開時，電路是_______；當S1、S2都閉合時，電路是_______。(均填“通路”“斷路”或“短路”)
7. 如圖所示，電路連接情況中：A屬于________路，B屬于________路，C屬于________路。
8. 如圖所示的電路中，當S1、S2都斷開時叫________路，當S1、S2都閉合時叫________路；當S1閉合、S2斷開時叫________路；當S1斷開、S2閉合時叫________路。
9. 如圖所示是便攜式充電寶正在給手機充電，在此過程中，該充電寶相當于電路中的（　?。?br/>A．電源 B．開關C．導線 D．用電器
一、電路 1、電路的組成：由電源、用電器、導線、開關組成。 2、電路：用導線把電源、用電器、開關等連接起來組成的電流的路徑。二、電路圖 1、定義：用符號表示電路連接的圖叫做電路圖。 2、元件符號（略）三、電路的三種狀態 1、通路：處處連通，用電器能夠工作的電路。 2．?dāng)嗦罚耗程幈粩嚅_，沒有電流通過的電路。 3、短路：直接用導線將電源正負極相連的電路。
