初中物理7.1 電流 電壓習題ppt課件

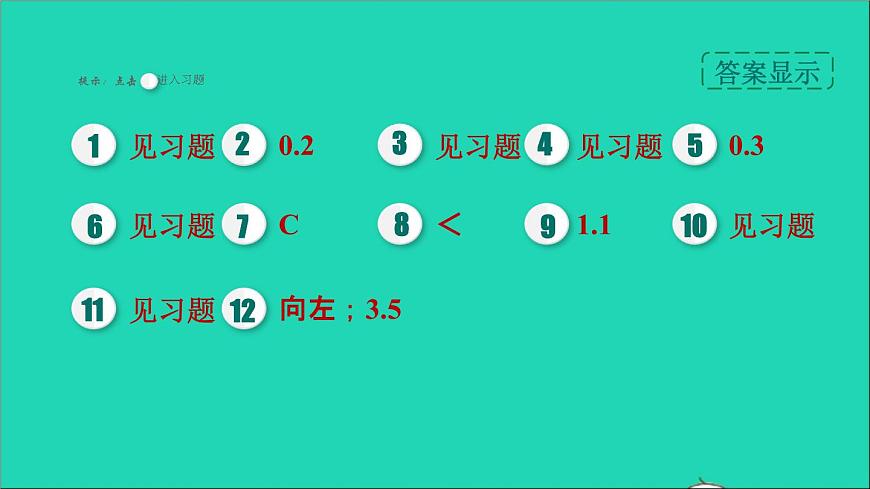

這是一份初中物理7.1 電流 電壓習題ppt課件，共26頁。PPT課件主要包含了答案顯示，見習題，向左35，各處電流相等，I＝I1＋I2，答案C，不相同等內容，歡迎下載使用。

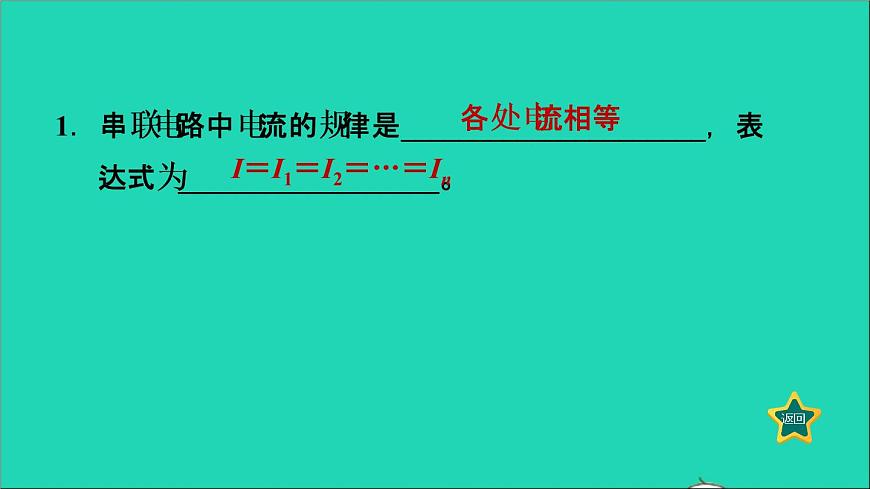

1．串聯電路中電流的規律是_____________________，表達式為__________________。
I＝I1＝I2＝…＝In

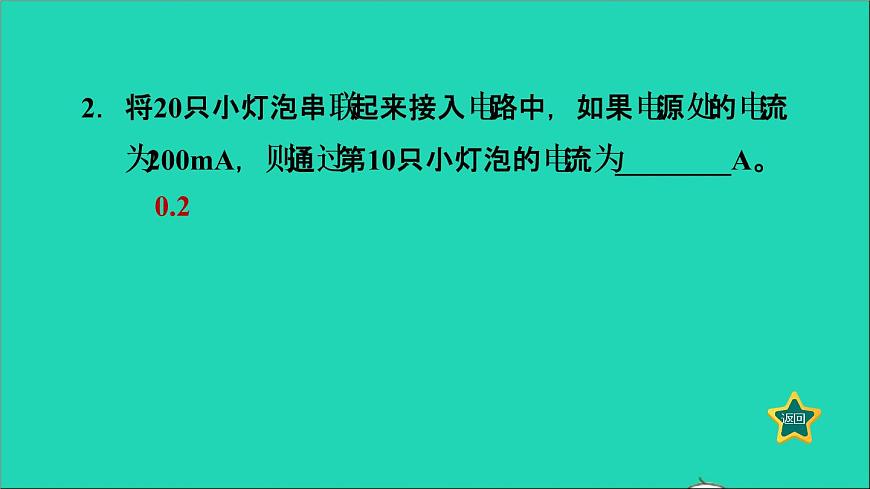

2．將20只小燈泡串聯起來接入電路中，如果電源處的電流為200mA，則通過第10只小燈泡的電流為________A。

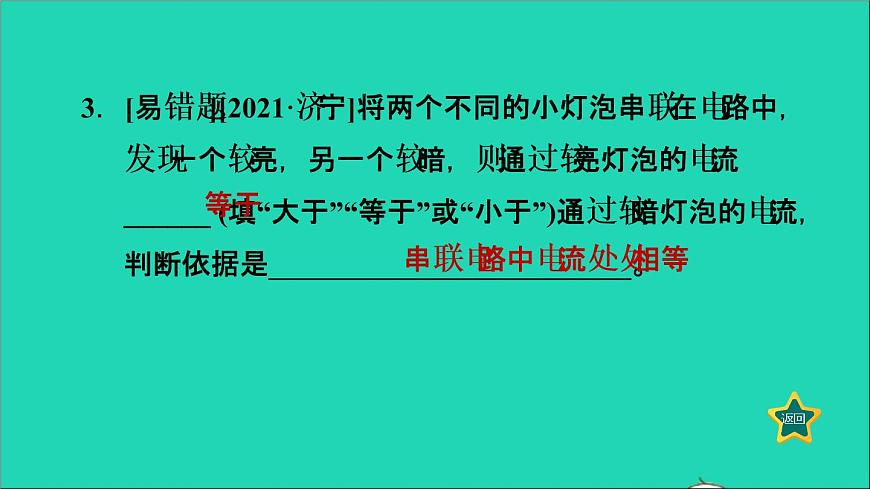

3．[易錯題][2021·濟寧]將兩個不同的小燈泡串聯在電路中，發現一個較亮，另一個較暗，則通過較亮燈泡的電流______ (填“大于”“等于”或“小于”)通過較暗燈泡的電流，判斷依據是_________________________。
串聯電路中電流處處相等

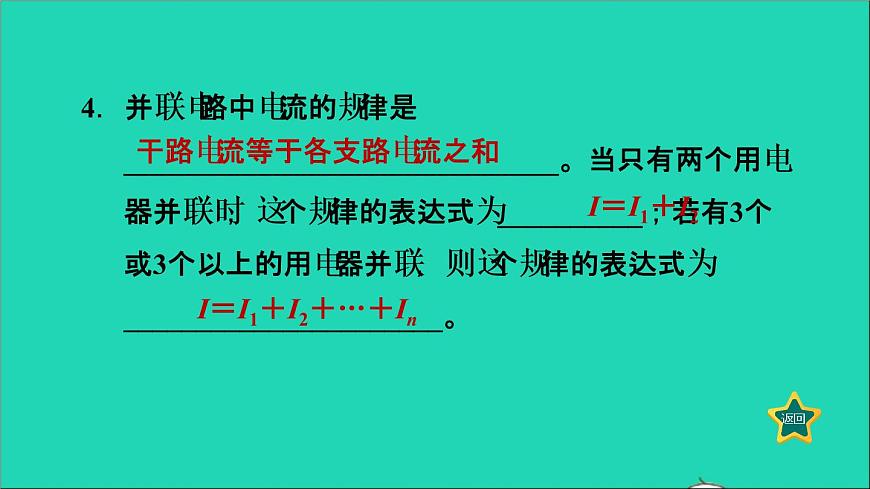

4．并聯電路中電流的規律是______________________________。當只有兩個用電器并聯時，這個規律的表達式為__________；若有3個或3個以上的用電器并聯，則這個規律的表達式為______________________。
干路電流等于各支路電流之和
I＝I1＋I2＋…＋In

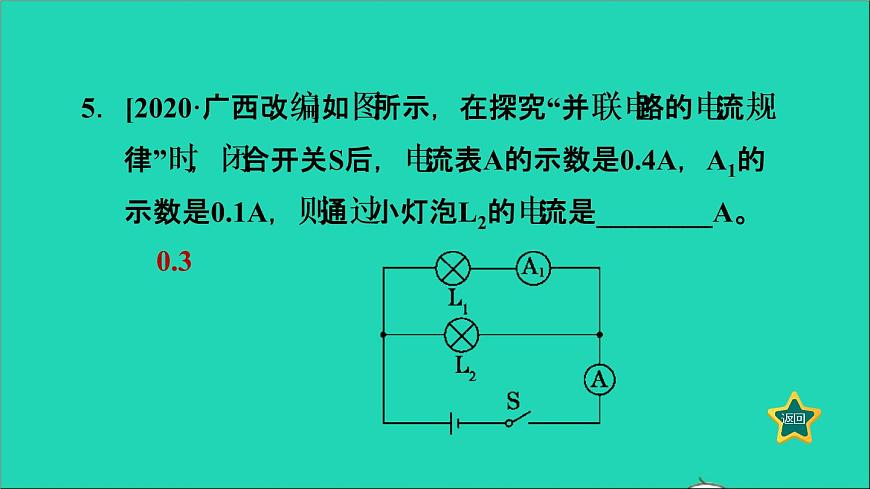

5．[2020·廣西改編]如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A的示數是0.4A，A1的示數是0.1A，則通過小燈泡L2的電流是________A。

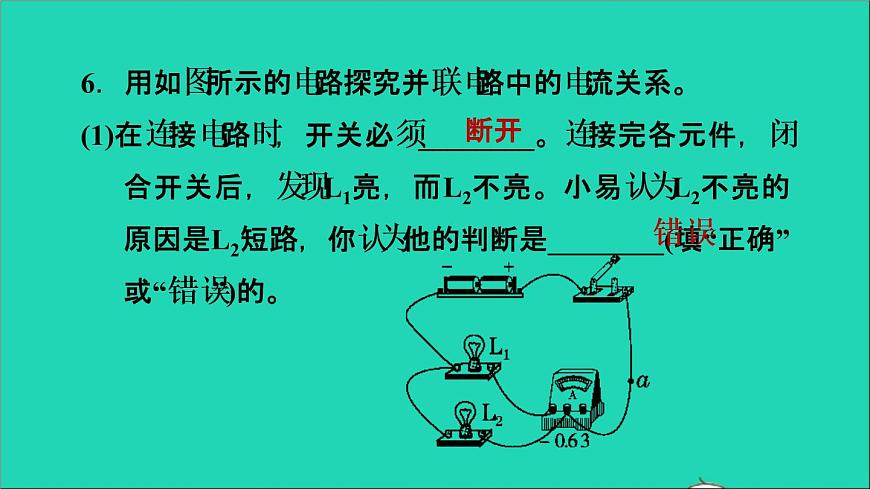

6．用如圖所示的電路探究并聯電路中的電流關系。(1)在連接電路時，開關必須________。連接完各元件，閉合開關后，發現L1亮，而L2不亮。小易認為L2不亮的原因是L2短路，你認為他的判斷是________(填“正確”或“錯誤”)的。
(2)圖中電流表測量的是通過________(填“電源”“L1”或“L2”)的電流。(3)小易分別測出干路和支路電流記錄在表格中，
依據實驗數據初步得到結論：____________________________。為使結論更具有普遍性，接下來應該采取的操作是_________________________________。
換不同規格的燈泡多做幾次實驗
7．[2020·牡丹江]如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉均如圖乙所示，通過燈泡L1和L2的電流分別為(　　) A．1.2A，1.2A B．0.3A，0.3A C．1.2A，0.3A D．1.5A，0.3A
【點撥】由圖甲可知，兩燈泡并聯，電流表A1測量干路電流，電流表A2測量通過L2的電流。由圖乙可知，指針偏轉角度相同，則干路電流表用的是0～3A的量程，為1.5A；支路電流表用的是0～0.6A的量程，為0.3A。因此通過燈泡L1和L2的電流分別為1.2A和0.3A。故選C。
8．[立德樹人·社會責任]如圖所示，是一種新型的電熱取暖器，其結構主要由導電墨線、金屬導線、絕緣材料等組成，其中導電墨線是并聯的，將該電熱取暖器接入電路中，其正常工作時金屬導線中A、B兩處的電流分別為IA和IB，則IA________(填“>”“
