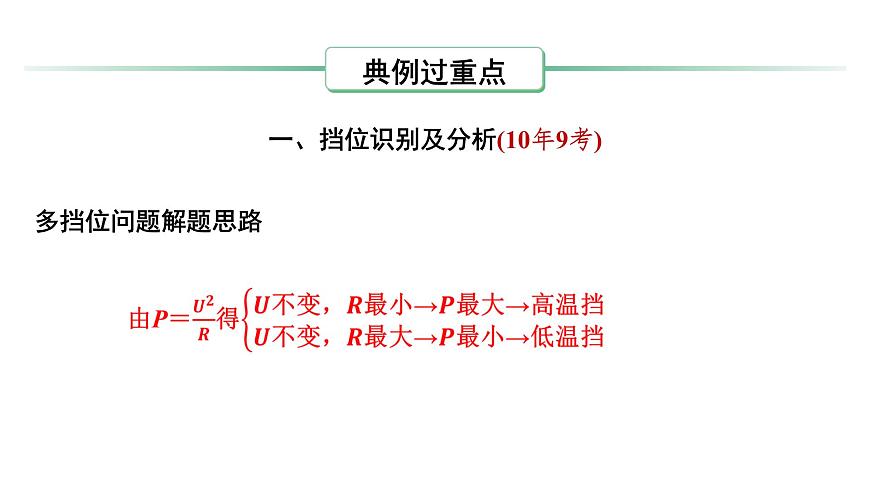

一、擋位識別及分析(10年9考)

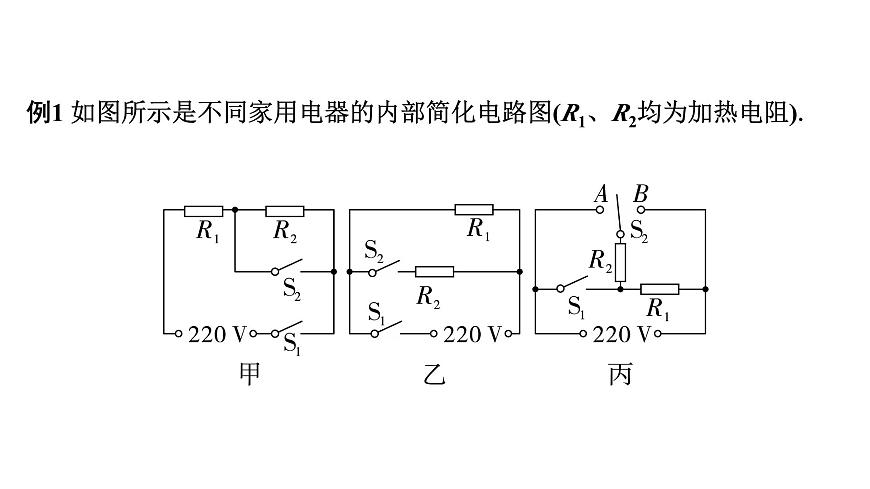

例1 如圖所示是不同家用電器的內部簡化電路圖(R1、R2均為加熱電阻).

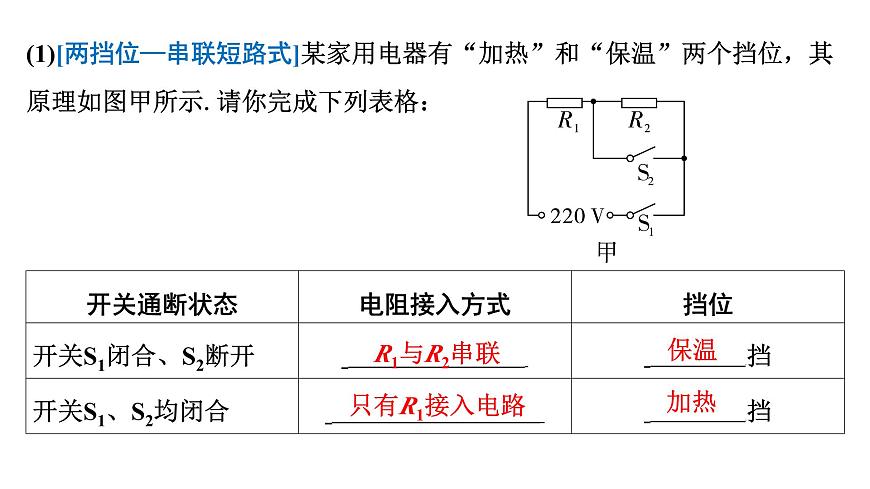

(1)[兩擋位—串聯短路式]某家用電器有“加熱”和“保溫”兩個擋位，其 原理如圖甲所示.請你完成下列表格：

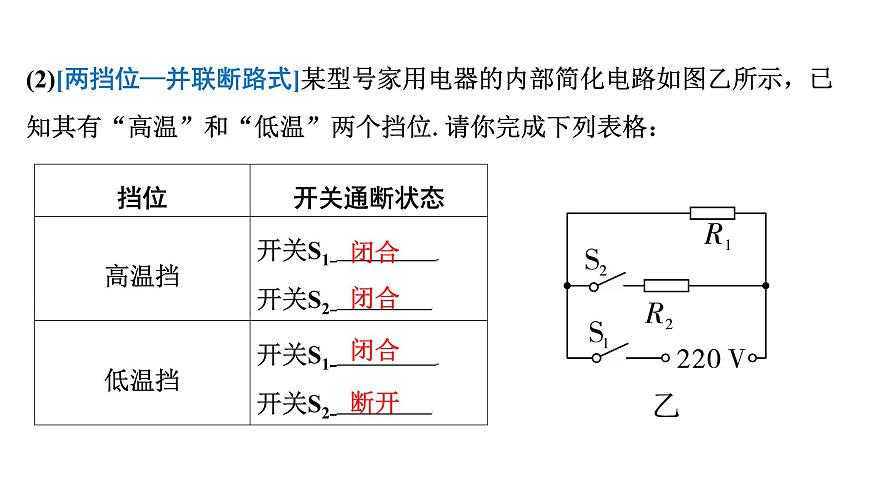

(2)[兩擋位—并聯斷路式]某型號家用電器的內部簡化電路如圖乙所示，已 知其有“高溫”和“低溫”兩個擋位.請你完成下列表格：

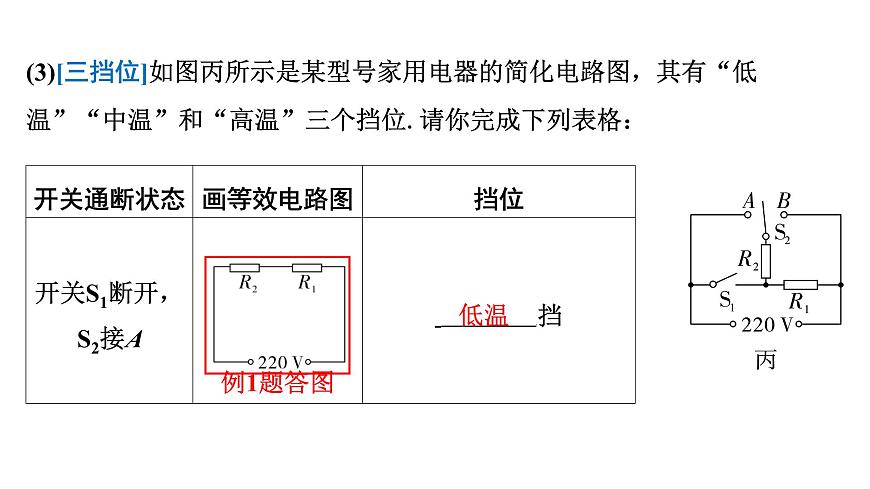

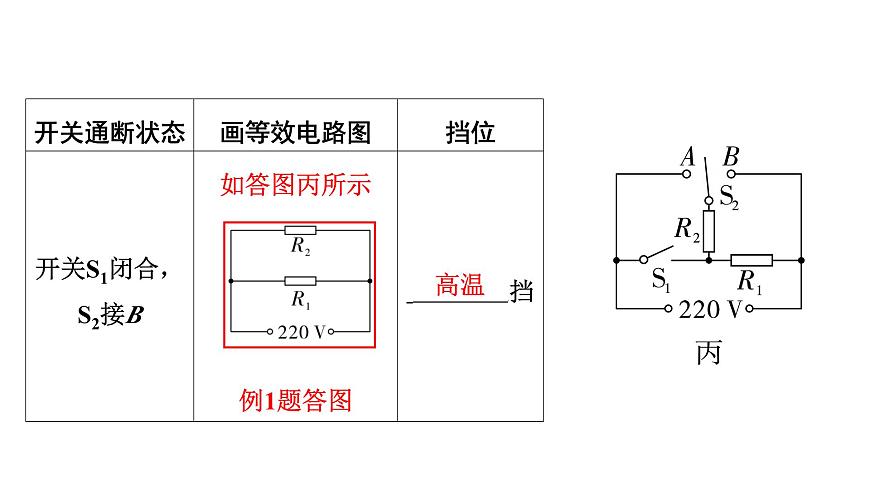

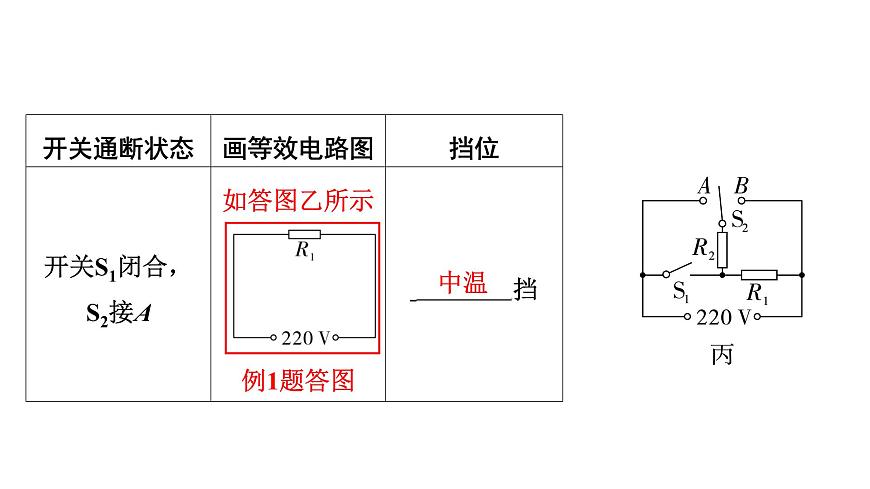

(3)[三擋位]如圖丙所示是某型號家用電器的簡化電路圖，其有“低 溫”“中溫”和“高溫”三個擋位.請你完成下列表格：
例2 [限流式]某型號家用電器的內部簡化電路如圖所示，已知其有“加 熱”和“保溫”兩個狀態.開關S2為溫控開關，電阻R1為加熱電阻，電阻 R2為限流電阻.請你完成下列表格：
二、電熱器改裝及相關計算(2020.23)
電熱器電路多擋位改裝的實質是利用電壓恒定不變，改變電路中電阻大小 來改變電熱器的功率，從而實現改裝.
例3 如圖甲所示為小明新買的電熱飯盒的簡易電路圖，其有加 熱和保溫兩擋，R1和R2是兩個電熱絲，圖乙是某次使用電熱飯盒30 min內 其功率隨時間的變化圖像.求：
(1)本次使用電熱飯盒共消耗的電能；
例3　如圖甲所示為小明新買的電熱飯盒的簡易電路圖，其有加 熱和保溫兩擋，R1和R2是兩個電熱絲，圖乙是某次使用電熱飯盒30 min內 其功率隨時間的變化圖像.求：
(2)電熱絲R2的阻值；
當電熱飯盒處于保溫?fù)鯐r(shí)，電熱絲R1與R2串聯
保溫?fù)鯐r(shí)電路中的總電阻
R2＝R總－R1＝484 Ω－121 Ω＝363 Ω
(3)小明在使用時發現此飯盒保溫功率太大，他想對電路圖進行改進，在 不改變加熱功率的情況下，將保溫功率改為50 W，請你在圖丙中作出改 進后的電路，并標出相應的電阻值(需要通過計算進行分析).
例3　如圖甲所示為小明新買的電熱飯盒的簡易電路圖，其有加熱和保溫兩擋，R1和R2是兩個電熱絲，圖乙是某次使用電熱飯盒30 min內其功率隨時間的變化圖像.求：
1. (2022陜西10題2分)物理科技小組在課外制作活動中，把一廢舊電飯鍋改造成一個由一根電熱絲和兩個開關組成的簡易電飯鍋.接通電源，手動開關閉合，電熱絲工作，當鍋內溫度達到103 ℃時，手動開關自動斷開，且無法自動閉合；接通電源，溫控開關在鍋內溫度低于60 ℃時自動閉合，電熱絲工作，鍋內溫度高于85 ℃時，溫控開關自動斷開.通過兩個開關的通斷，可實現加熱和保溫兩種功能.根據描述，下列判斷正確的是(　D　)
2.(2024陜西10題2分)中藥煎煮方式分為“文火”和“武火”，小明受此啟發，用手動開關S1、溫控開關S2、水量開關S3、加熱電阻R1和限流電阻R2(R1、R2阻值不隨溫度變化)，設計了煎藥壺電路，其中S1為總開關，電源電壓為220 V. 閉合開關S1，能實現下表所示的功能，下列關于此電路的分析正確的是(　D　)
　擋位識別及相關計算(10年9考)
3. (2021陜西22題7分)某型號煎烤機有上下兩個加熱盤，由兩個開關控制 其工作狀態.R1為下盤電熱絲，R2為上盤電熱絲，兩電熱絲阻值相等，煎 烤機的最大額定功率為2 200 W. 如圖為煎烤機的內部簡化電路圖(不考慮 溫度對電熱絲阻值的影響).
(1)按照安全用電的要求，將a、b兩點接入家庭電路，完成連線.
(2)煎烤機正常工作時電路中的最大電流是多少？以最大額定功率工作時，1 min消耗多少電能？
(3)電熱絲R1的阻值是多大？
(3)當開關S1、S2都閉合時，R1與R2并聯，煎烤機以最大額定功率工作，由 R1＝R2得P1＝P2
4. (2023陜西22題7分)如圖甲，是某型號電暖器.它有高溫、低溫兩個 擋位，其簡化電路圖如圖乙所示.R1和R2均為發熱電阻，其部分參數 如表所示.
(1)該電暖器是利用電流的 效應工作的.當開關S1、 S2均閉合時，電 暖器處于 擋.
(2)該電暖器在低溫?fù)跽９ぷ鲿r(shí)，電路中的電流是多少？在高溫?fù)跽? 工作時，發熱電阻R2的阻值是多少？
(3)在某次用電高峰期，小明用如圖丙所示的電力監測儀，測出該電暖器 在低溫?fù)豕ぷ鲿r(shí)的實際電壓為210 V，實際功率為900 W. 小明認為實際功 率小于額定功率，只是因?yàn)閷?shí)際電壓小于額定電壓造成的.請你通過計 算，判斷小明的觀點是否正確.
(3)電暖器在低溫?fù)跽９ぷ鲿r(shí)，R1的阻值
若只是實際電壓影響實際功率，則R1的阻值應不變，
綜上分析，R1的實際電阻變化也是實際功率變化的原因，所以小明的觀點 不正確(1分)
　電熱器改裝及相關計算(2020.23)
5. (2020陜西23題9分)小明將廢舊電熱器上規格為“220 V　968 W”的完 好電熱絲R0拆下，用于科技小組制作電烘箱，設計電路如圖甲所示.經過 多次試驗，當選用的電阻R1的阻值為5 Ω時，剛好滿足箱體內烘干功率要 求.(不考慮溫度對電阻的影響)
(1)電熱絲R0的阻值是多少？
(2)整個電路工作時的電流是多少？整個電路工作1 h產生的熱量是多少？
(3)圖甲電路工作時存在著電能沒有被充分利用的不足.在保證箱體內烘干 功率及R0不變的情況下，請你針對電路中的不足進行改進，在圖乙中將改 進后的電路圖補充完整，并在圖中標出相關電阻的阻值(此問不要求寫出 計算過程).
　結合電磁繼電器類相關計算(2019.34)
6. (2019陜西34題8分)如圖甲為某校物理小組設計的具有加熱和保溫功能 的電熱器內部簡化電路.Rt為熱敏電阻，阻值隨溫度升高而減小.R1、R2、 R3均為電熱絲，且R1＝R2＝400 Ω.閉合開關S1、S2，電熱器開始加熱.
(1)控制電路中，電磁鐵的上端是 極.
(2)加熱時，動觸點a與上方靜觸點b、c接通，工作電路的總功率是多少？
(3)電磁鐵對銜鐵的吸引力F與控制電路中電流I的關系如圖乙所示.當電磁鐵對銜鐵的吸引力為 1 N時，動觸點a與下方靜觸點d接通，進入保溫狀態，此時熱敏電阻Rt的阻值是多少？(電磁鐵線圈電阻不計)
(3)由圖乙可知，F(xiàn)＝1 N時，控制電路中的電流I＝0.2 A
(4)保溫狀態下，R1的功率為64 W，則工作電路30 s消耗的電能是多少？
