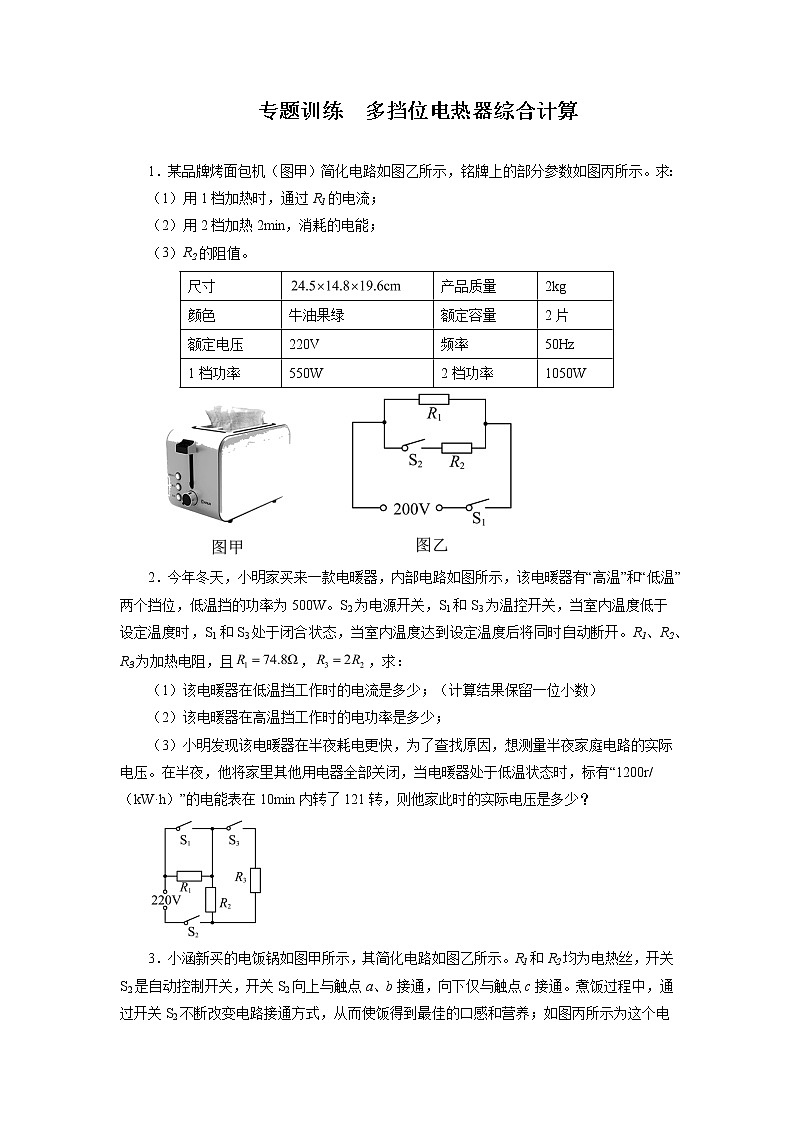

2022年中考物理二輪專題訓練+多擋位電熱器綜合計算

這是一份2022年中考物理二輪專題訓練+多擋位電熱器綜合計算，共7頁。
1．某品牌烤面包機（圖甲）簡化電路如圖乙所示，銘牌上的部分參數如圖丙所示。求：
（1）用1檔加熱時，通過R1的電流；
（2）用2檔加熱2min，消耗的電能；
（3）R2的阻值。
2．今年冬天，小明家買來一款電暖器，內部電路如圖所示，該電暖器有“高溫”和“低溫”兩個擋位，低溫?fù)醯墓β蕿?00W。S2為電源開關，S1和S3為溫控開關，當室內溫度低于設定溫度時，S1和S3處于閉合狀態，當室內溫度達到設定溫度后將同時自動斷開。R1、R2、R3為加熱電阻，且，，求：
（1）該電暖器在低溫?fù)豕ぷ鲿r(shí)的電流是多少；（計算結果保留一位小數）
（2）該電暖器在高溫?fù)豕ぷ鲿r(shí)的電功率是多少；
（3）小明發現該電暖器在半夜耗電更快，為了查找原因，想測量半夜家庭電路的實際電壓。在半夜，他將家里其他用電器全部關閉，當電暖器處于低溫狀態時，標有“1200r/（kW·h）”的電能表在10min內轉了121轉，則他家此時的實際電壓是多少？

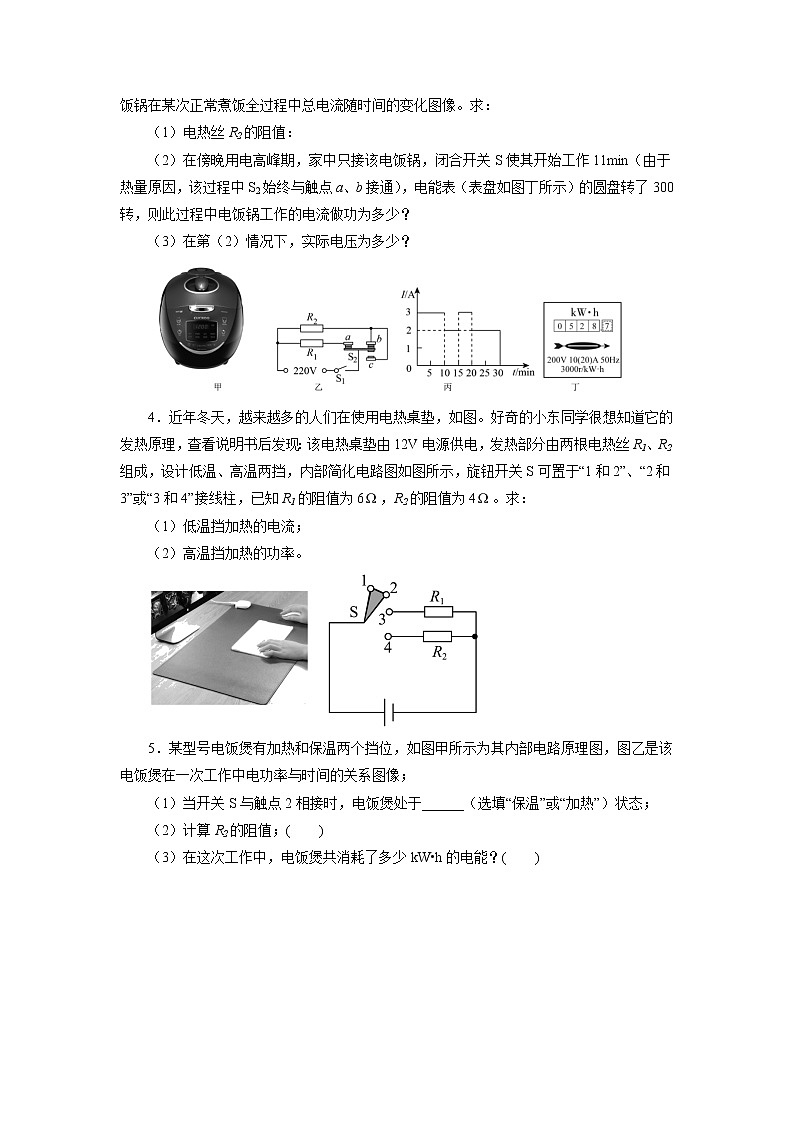

3．小涵新買的電飯鍋如圖甲所示，其簡化電路如圖乙所示。R1和R2均為電熱絲，開關S2是自動控制開關，開關S2向上與觸點a、b接通，向下僅與觸點c接通。煮飯過程中，通過開關S2不斷改變電路接通方式，從而使飯得到最佳的口感和營養；如圖丙所示為這個電飯鍋在某次正常煮飯全過程中總電流隨時間的變化圖像。求：
（1）電熱絲R2的阻值：
（2）在傍晚用電高峰期，家中只接該電飯鍋，閉合開關S使其開始工作11min（由于熱量原因，該過程中S2始終與觸點a、b接通），電能表（表盤如圖丁所示）的圓盤轉了300轉，則此過程中電飯鍋工作的電流做功為多少？
（3）在第（2）情況下，實際電壓為多少？
4．近年冬天，越來越多的人們?cè)谑褂秒姛嶙缐|，如圖。好奇的小東同學很想知道它的發熱原理，查看說明書后發現：該電熱桌墊由12V電源供電，發熱部分由兩根電熱絲R1、R2組成，設計低溫、高溫兩擋，內部簡化電路圖如圖所示，旋鈕開關S可置于“1和2”、“2和3”或“3和4”接線柱，已知R1的阻值為6，R2的阻值為4。求：

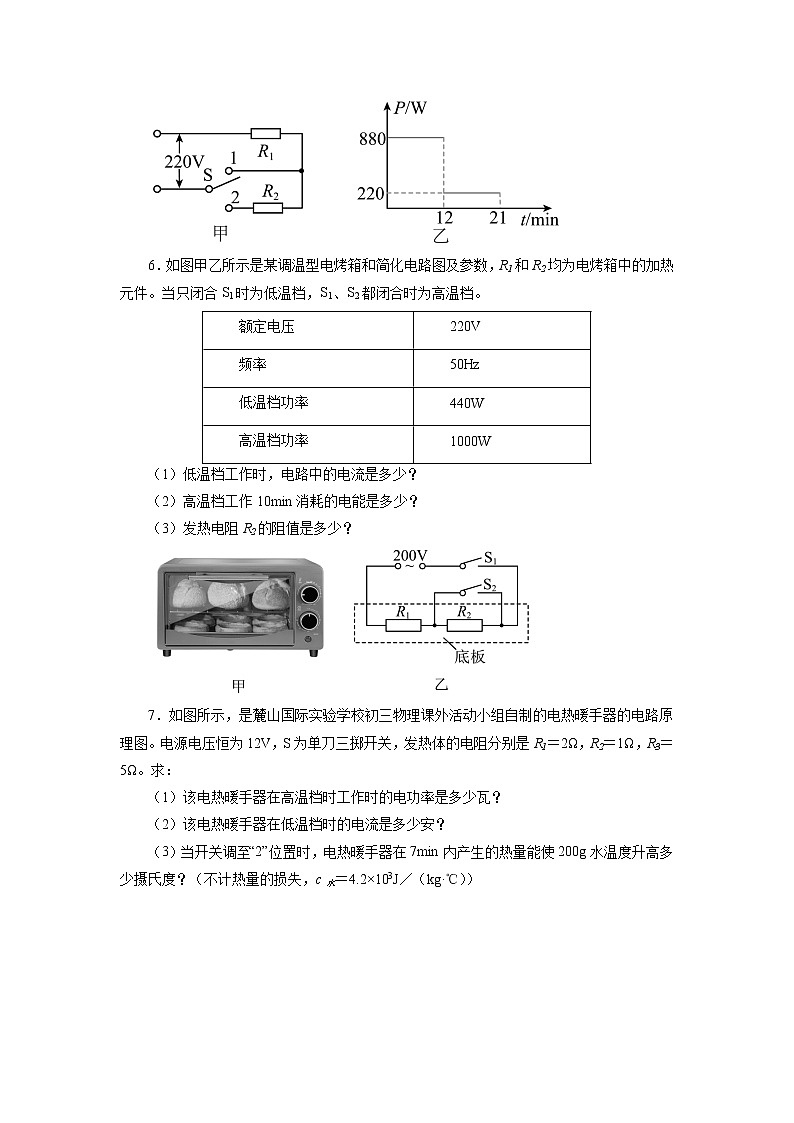

（1）低溫?fù)跫訜岬碾娏鳎?br>（2）高溫?fù)跫訜岬墓β省?br>5．某型號電飯煲有加熱和保溫兩個擋位，如圖甲所示為其內部電路原理圖，圖乙是該電飯煲在一次工作中電功率與時間的關系圖像；
（1）當開關S與觸點2相接時，電飯煲處于______（選填“保溫”或“加熱”）狀態；
（2）計算R2的阻值；( )
（3）在這次工作中，電飯煲共消耗了多少kW?h的電能？( )
6．如圖甲乙所示是某調溫型電烤箱和簡化電路圖及參數，R1和R2均為電烤箱中的加熱元件。當只閉合S1時為低溫檔，S1、S2都閉合時為高溫檔。
（1）低溫檔工作時，電路中的電流是多少？
（2）高溫檔工作10min消耗的電能是多少？
（3）發熱電阻R2的阻值是多少？
7．如圖所示，是麓山國際實驗學校初三物理課外活動小組自制的電熱暖手器的電路原理圖。電源電壓恒為12V，S為單刀三擲開關，發熱體的電阻分別是R1＝2Ω，R2＝1Ω，R3＝5Ω。求：
（1）該電熱暖手器在高溫檔時工作時的電功率是多少瓦？
（2）該電熱暖手器在低溫檔時的電流是多少安？
（3）當開關調至“2”位置時，電熱暖手器在7min內產生的熱量能使200g水溫度升高多少攝氏度？（不計熱量的損失，c水＝4.2×103J／（kg·℃））
8．如圖甲所示是一款深受消費者認可的家用多功能鍋，它能實現高溫?中溫和低溫三種加熱功能，圖乙是它的銘牌，圖丙是它的內部電路簡圖。[c鍋=4.0×103J/（kg·℃）]
（1）處于低溫檔時，電路中電流為多少？
（2）求該多功能鍋處于高溫檔時的額定功率；
（3）不計熱量損失，某次實際使用中溫?fù)鯇①|(zhì)量為3kg?初溫為20℃的一鍋粥升至84℃需要25分鐘，求此時家庭電路的實際電壓。
9．阿甘京多年前購入了一款家用電暖器，如圖甲，該電暖器有“高溫”、“中溫”、“低溫”三個擋位，其牌上的電路如圖乙所示，電路圖中扇形陰影部分表示一塊金屬片開關，電路中的1、2、3、4、5是觸點，金屬片通過旋轉可以和相鄰兩觸點良好接觸。銘牌上的檔位信息如表格丙所示，因長年使用，表格上有處數據已被磨掉，已知電暖器R1、R2、R3為加熱電阻，且R1=2R3。求：
（1）R2的阻值是多少？
（2）該電暖器在高溫?fù)豕ぷ鲿r(shí)的功率是多少？
（3）阿甘想了解凌晨點時家里電路的實際電壓，于是將家里其他用電器都關閉，他利用頻閃記錄儀記錄到該電暖器在高溫?fù)豕ぷ鲿r(shí)，家里標有“”的電能表頻閃燈在10min閃爍了1331次，則他家此時的實際電壓是多少？
10．天氣狀況對行車安全的影響極大，如圖是一款高智能汽車的后視鏡及電路原理圖，該智能后視鏡有三個工作擋位，電熱絲的阻值均為100Ω。當開關旋至“1”擋時，電路中的電流為0.5A，求：
（1）電源電壓；
（2）當開關旋至“2”擋時，電路消耗的功率；
（3）若后視鏡玻璃的質量為400g，玻璃的比熱容為0.75×103J/(kg·℃)，當開關旋至“3”擋時，該電路工作1min，若不考慮熱損失，可使后視鏡玻璃溫度升高多少？
11．如圖甲為某電飯鍋的簡化電路原理圖，R1和R2為加熱電阻，且阻值保持不變，，S為靠近加熱盤的感溫開關，1，2是開關連接的觸點，加熱盤溫度達到103℃時，S自動切換到保溫狀態。某次煮飯時，僅將電飯鍋接入220V的家庭電路，按下開關S與觸點1連接，工作了10min，S自動切換到保溫狀態，保溫時圖乙所示電能表的轉盤在1min內轉過5轉。求：
（1）加熱狀態時，電飯鍋消耗的電能；
（2）R2的阻值；
（3）用電高峰時，實際電壓為176V，電飯鍋加熱狀態的實際功率。
12．停課不停學，但長時間線上學習容易使眼睛疲勞。為了緩解眼睛疲勞，媽媽給小欣購買了一款電加熱眼罩，如圖甲所示，其相關數據見表，請你解答下列問題：
（1）如圖乙是可以通過手動調節高、中，低三擋加熱的電熱眼罩工作原理圖，充電電池電壓U＝6V保持不變，電熱絲R1＝5Ω，電熱絲R2＝10Ω，當眼罩在高溫?fù)豕ぷ鲿r(shí)功率為多少？
（2）若眼罩在中溫?fù)跽９ぷ魇昼?，所消耗的電能是多少?br>（3）現有兩個充電器，一個標注“輸出6V，600mA”，另一個標注“輸出6V，4A”，其中一個是快速充電器，假設快充充電效率為90%，選用快速充電器將電加熱眼罩的電池從零充滿需要多少分鐘？
參考答案
1．（1）2.5A；（2）1.26×105J；（3）96.8
2．（1）2.3A；（2）3300W；（3）242V
3．（1）110Ω；（2）；（3）200V
4．（1）；（2）
5．保溫 165Ω 0.209kW?h
6．（1）2A；（2）6.0×105J；（3）61.6Ω
7．（1）72W；（2）1.5A；（3）24℃
8．（1）0.73A；（2）1000W；（3）176V
9．（1）；（2）；（3）
10．（1）100V；（2）100W；（3）40℃
11．（1）；（2）；（3）
12．（1）10.8W；（2）4320J；（3）40分鐘尺寸
產品質量
2kg
顏色
牛油果綠
額定容量
2片
額定電壓
220V
頻率
50Hz
1檔功率
550W
2檔功率
1050W
額定電壓
220V
頻率
50Hz
低溫檔功率
440W
高溫檔功率
1000W
型號
OEM
額定充電（放電）電壓
6V
電池容量
2400mAh
