2022年中考物理二輪復習專題——電熱器的擋位問題計算專題

這是一份2022年中考物理二輪復習專題——電熱器的擋位問題計算專題，共10頁。試卷主要包含了，請解答下列問題等內容，歡迎下載使用。

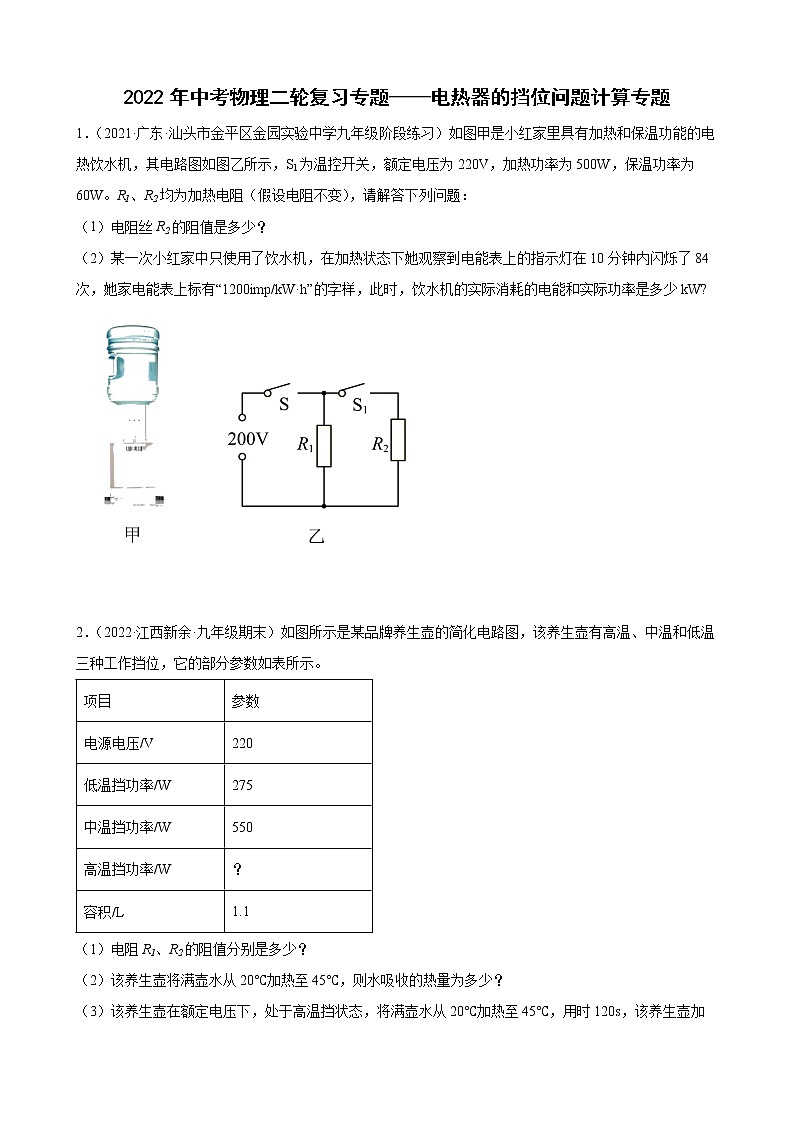

2022年中考物理二輪復習專題——電熱器的擋位問題計算專題1．（2021·廣東·汕頭市金平區金園實驗中學九年級階段練習）如圖甲是小紅家里具有加熱和保溫功能的電熱飲水機，其電路圖如圖乙所示，S1為溫控開關，額定電壓為220V，加熱功率為500W，保溫功率為60W。R1、R2均為加熱電阻（假設電阻不變），請解答下列問題：（1）電阻絲R2的阻值是多少？（2）某一次小紅家中只使用了飲水機，在加熱狀態下她觀察到電能表上的指示燈在10分鐘內閃爍了84次，她家電能表上標有“1200imp/kW·h”的字樣，此時，飲水機的實際消耗的電能和實際功率是多少kW?  2．（2022·江西新余·九年級期末）如圖所示是某品牌養生壺的簡化電路圖，該養生壺有高溫、中溫和低溫三種工作擋位，它的部分參數如表所示。 項目參數電源電壓/V220低溫?fù)豕β?/span>/W275中溫?fù)豕β?/span>/W550高溫?fù)豕β?/span>/W？容積/L1.1（1）電阻R1、R2的阻值分別是多少？（2）該養生壺將滿壺水從20℃加熱至45℃，則水吸收的熱量為多少？（3）該養生壺在額定電壓下，處于高溫?fù)鯛顟B(tài)，將滿壺水從20℃加熱至45℃，用時120s，該養生壺加熱效率是多少？  3．（2022·廣東和平·九年級期末）隨著我國經濟社會發展，人們生活更加美好。我國農村地區也廣泛使用了多擋位電熱水器，如圖甲為某一款多擋位電熱水器，內部簡化電路如圖乙所示，根據電熱水器的加熱功率可以實現低擋位、中擋位、高擋位三個擋位工作，已知U=220V、R1=40Ω，R2=50Ω、c水=4.2×103J/（kg?℃）（1）將50kg的水從20℃加熱到40℃，水吸收的熱量是多少；（2）當S1閉合、S2斷開時，將50kg的水從20℃加熱到40℃用時1h，求電熱水器此擋位的加熱效率；（保留一位小數）（3）求該電熱水器高擋位工作時的功率是多少？  4．（2022·重慶南開中學九年級開學考試）如圖甲所示是一款深受消費者認可的家用多功能鍋，它能實現高溫?中溫和低溫三種加熱功能，圖乙是它的銘牌，圖丙是它的內部電路簡圖。[c鍋=4.0×103J/（kg·℃）]（1）處于低溫檔時，電路中電流為多少？（2）求該多功能鍋處于高溫檔時的額定功率；（3）不計熱量損失，某次實際使用中溫?fù)鯇①|(zhì)量為3kg?初溫為20℃的一鍋粥升至84℃需要25分鐘，求此時家庭電路的實際電壓。  5．（2022·山東青島·九年級期末）下圖為某燒水機的加熱保溫部分的簡化電路圖，R1和R2是兩個阻值相等的發熱電阻（阻值變化忽略不計），S為轉換開關，可在關、加熱、保溫之間切換，其部分技術參數如下表所示，求：（1）R2的阻值是多大？（2）該燒水機的保溫功率是多大？（3）該燒水機按最大注水量裝入水，使用加熱功能正常工作5分鐘，水溫升高了50℃，則該過程的加熱效率是多少？額定電壓（V）220 加熱功率（W）800最大注水量1          6．（2022·湖南邵陽·九年級期末）某居民常選用一些小型電暖器越冬。如圖甲電暖器有“高溫、中溫、低溫”三擋，銘牌見下表（“中溫”擋功率空出），其電路原理如圖乙，S是自我保護開關，當電暖器傾倒時S自動斷開，切斷電源保證安全。當S、S1閉合，S2斷開時電暖器為“低溫”擋。（R1＞R2）額定電壓220V額定功率低溫?fù)?/span>440W中溫?fù)?/span> 高溫?fù)?/span>2200W求：（1）R1的阻值；（2）“中溫”擋正常工作時電路中的電流；（3）若室內空氣質量為50kg，用該電暖器的“高溫”擋正常工作10min，放出熱量的50%被室內空氣吸收，那么可使室內氣溫升高多少？[假設空氣的比熱容為1.0×103J/(kg·℃)]。  7．（2022·黑龍江雞西·九年級期末）在綜合實踐活動中，小星設計了一種電熱飲水機電路。如圖甲所示，和均為電熱絲，是自動控制開關，可實現低檔、高檔之間的轉換，飲水機工作時功率隨時間的關系如圖乙所示，求：（1）低檔位工作時，通過電阻的電流；（2）電阻的阻值；（3）前內電路產生的熱量。   8．（2022·重慶一中九年級期末）圖甲是一家用電暖器，有“低溫”、“中溫”、“高溫”三檔，銘牌見下表（“中溫”檔功率模糊不清），圖乙為其簡化的電路原理圖，、均是加熱電阻絲，S是自我保護開關，電暖器跌倒時，S自動斷開，切斷電源，保證安全。只閉合為“低溫檔”。求：××牌電暖器額定電壓220V額定功率低溫檔440W中溫檔 高溫檔1210W（1）的阻值；（2）小越臥室內空氣質量為30kg，若她用該電暖器的“中溫檔”正常工作10分鐘，發現可使空氣溫度升高7℃，則該電暖器在中溫檔工作時的加熱效率為多少？【空氣的比熱容為】（3）在用電高峰期，小越斷開家中的其它用電器，只讓電暖器在“高溫檔”獨立工作6min，觀察到圖丙中的電能表的表盤轉了360轉。此時的實際電壓是多少V？   9．（2022·全國·九年級專題練習）如圖是一臺家用的飲水機原理電路圖，下表是它的銘牌數據，由于時間較長加熱功率數據不清楚了，其中S是溫控開關，R1、R2是電熱絲，R2＝48.4Ω，當達到一定溫度時，通過溫控開關從加熱狀態變成保溫狀態。額定電壓220V加熱功率 保溫功率44W（1）飲水機正常工作加熱狀態時功率是多少？（2）R1的電阻是多少？（3）加熱狀態時，工作30min消耗多少？   10．（2021·廣東·佛山市第四中學九年級階段練習）小亮家新買了一臺美的電飯鍋，它有加熱和保溫兩種功能，電飯鍋的原理簡圖如圖所示，電飯鍋的銘牌內容如下表。求：額定電壓220V加熱功率1100W保溫功率44W最大容積3L （1）電飯鍋處于保溫狀態時，電路中的電流；（2）電飯鍋處于加熱狀態時，30min消耗的電能為多少kw·h？（3）R2的阻值。  11．（2021·全國·九年級課時練習）圖甲是一家用電暖器，有“低溫”、“中溫”、“高溫”三檔，銘牌見下表（“高溫”檔功率空出），圖乙為其簡化的電路原理圖，S是自我保護開關，電暖氣工作時S處于閉合狀態；電暖器跌倒時，S自動斷開，切斷電源，保證安全，閉合S1為“低溫”檔。請完成下列問題： （1）“低溫”檔正常工作時的電阻是多少？ （2）“高溫”檔正常工作時20min，消耗的電能是多少？ （3）若某房間內（假設房間密閉）空氣質量為60kg，空氣溫度為10℃，設定空氣的比熱容為1.1×103J/（kg·℃）且保持不變，用該電暖器的“高溫”檔正常工作20min，放出熱量的50%被房間內的空氣吸收，那么可使此房間的空氣溫度升高多少℃？電暖器額定電壓220V額定功率低溫?fù)?/span>550W中溫?fù)?/span>1100W高溫?fù)?/span> 頻率 50Hz12．（2022·全國·九年級專題練習）如圖所示，是某電飯鍋的簡化電路圖。、都是發熱體，S為調溫開關。的電阻是，電源電壓為220V。開關S接1、2時，為保溫狀態；開關S接2、3時，為加熱狀態，加熱功率為900W。試求：（1）保溫時，電飯鍋的功率是多少？（2）加熱時，的電阻是多少？（3）加熱時，電飯鍋工作產生的熱量是多少？  13．（2021·甘肅武威·中考真題）如圖甲所示是某家用多功能電燉鍋，深受消費者認可和青睞。它有三段溫控功能：高溫?zé)?，中溫煮和低溫熬，圖乙是它的簡化電路圖，下表是該電燉鍋的部分參數。（）項目參數電源電壓（V）220中溫檔功率（W）400高溫檔功率（W）1100容積（L）1（1）開關、處于什么狀態，電燉鍋為低溫檔，說明判斷依據；（2）求、的阻值；（3）在標準大氣壓下，使用高溫檔將初溫是12℃的一鍋水燒開，若電燉鍋高溫檔加熱效率為80%，求燒開一鍋水需要的時間。  14．（2021·山東萊西·一模）小紅同學用三個阻值分別為R1＝48.4Ω、R2＝60.5Ω、R3＝60.5Ω的發熱電阻、一個單刀開關、一個單刀雙擲開關、設計了一個有四個不同擋位的電飯鍋，電路結構如圖示。求；（1）請畫出最高、最低兩個擋位的等效電路圖，并分別計算這兩個擋位的額定功率；（2）如果用功率最高擋位燒水，正常工作，標準大氣壓下，把200g初溫20℃的水燒開，需要多長時間；（3）如果用功率最低擋位烤制蛋糕，正常工作30min能將蛋糕烤熟，已知加熱效率為75%，求蛋糕吸收的熱量為多少。
參考答案：1．（1）110Ω；（2）2.52×105J，0.42kW2．（1）88Ω,88Ω；（2）1.155×105J；（3）87.5%3．（1）；（2）；（3）4．（1）0.73A；（2）1000W；（3）176V5．（1）；（2）；（3）6．（1）110Ω；（2）8A；（3）13.2℃7．（1）；（2）；（3）8．（1）110Ω；（2）50%；（3）200V9．（1）1000W；（2）1051.6Ω；（3）0.510．（1）0.2A；（2）0.55；（3）1056Ω11．（1）88Ω；（2）1.98×106J；（3）15℃12．（1）100W；（2）；（3）13．（1）開關處于斷開，接在A，此時兩電阻串聯，根據，電源電壓不變，總電阻最大時，電功率最小，故此時的電燉鍋為低溫檔。（2）（3）14．（1）1000W，400W；（2）67.2s；（3）5.4×105J
