2021年中考物理一輪復習專題練習32多擋位電熱器綜合計算

這是一份2021年中考物理一輪復習專題練習32多擋位電熱器綜合計算，共6頁。試卷主要包含了如圖甲是某款電熱水龍頭等內容，歡迎下載使用。

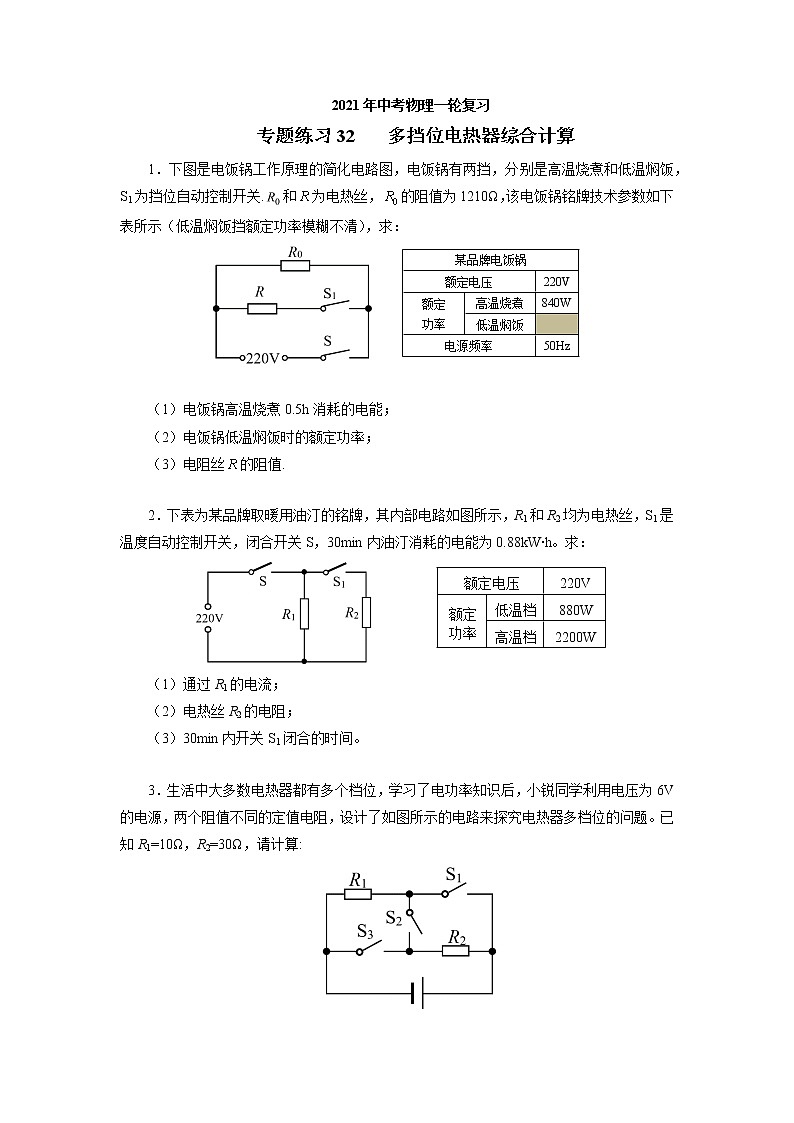

2021年中考物理一輪復習專題練習32   多擋位電熱器綜合計算1．下圖是電飯鍋工作原理的簡化電路圖，電飯鍋有兩擋，分別是高溫?zé)蠛偷蜏貭F飯，S1為擋位自動控制開關.和為電熱絲，的阻值為1210Ω，該電飯鍋銘牌技術參數如下表所示（低溫燜飯擋額定功率模糊不清），求： （1）電飯鍋高溫?zé)?/span>0.5h消耗的電能；（2）電飯鍋低溫燜飯時的額定功率；（3）電阻絲的阻值. 2．下表為某品牌取暖用油汀的銘牌，其內部電路如圖所示，R1和R2均為電熱絲，S1是溫度自動控制開關，閉合開關S，30min內油汀消耗的電能為0.88kW?h。求：額定電壓220V額定功率低溫檔880W高溫檔2200W（1）通過R1的電流；（2）電熱絲R2的電阻；（3）30min內開關S1閉合的時間。 3．生活中大多數電熱器都有多個檔位，學習了電功率知識后，小銳同學利用電壓為6V的電源，兩個阻值不同的定值電阻，設計了如圖所示的電路來探究電熱器多檔位的問題。已知R1=10Ω，R2=30Ω，請計算:（1）S1、S2斷開，S3閉合時，電路中的電流是多少?（2）S1斷開，S2、S3閉合時，通電10min電路產生的熱量是多少?（3）該電路的最大功率是多少? 4．如圖所示，某家用電器具有加熱、保溫的功能。用電器發熱電阻R的額定電壓為220V，額定功率為605W。加熱時，按下溫控開關S與a、b接觸，此時紅色指示燈亮；當達到一定溫度時，溫控開關S自動跳接到c，使用電器處于保溫狀態，此時綠色指示燈亮。紅燈標有“6V  1.5W”、綠燈標有“12V  3W”的字樣，用電器工作時兩燈均正常發光（虛線框內為用電器的加熱和保溫裝置）。請根據以上信息解答下列問題：（1）電阻R1的作用。（2）當用電器處于加熱狀態時，加熱裝置1min消耗的電能。（3）該用電器在保溫狀態時保溫裝置的發熱功率和電阻R2的阻值。 5．吳麗發現家中電視機的額定功率為121W，額定電壓為220V；電飯鍋上的銘牌如下表，工作電路如圖：型號WKF﹣315S電源220V～50Hz加熱功率1100W保溫功率330W制造商×××小家電有限公司請完成下列問題．（1）電飯鍋加熱電阻的阻值是多少？（2）已知電飯鍋在額定電壓下正常工作600s，恰好能將1標準大氣壓下1.65kg、20℃的水燒開．該電飯鍋燒開這些水時的工作效率是多少？[c水=4.2×103J（kg?℃）]（3）當吳麗家中的電器只有電視機和電飯鍋工作時，將1標準大氣壓下1.65kg、20℃的水燒開用了726s．她通過觀察電能表的轉動圈數，計算得到該過程共耗電0.2035度．求吳麗家中電路的實際電壓和通過電視機的實際電流各是多少？（不考慮電壓變化對電飯鍋工作效率的影響） 6．如圖所示是某型號電壓力鍋工作電路簡圖，下表是其部分參數。接通電路后，開關S自動與觸點a、b接通，1擋加熱器開始加熱。當鍋內混合物質溫度達到102℃時，開關S自動與a、b斷開，并與觸點c接通，2擋加熱器工作，此時鍋內混合物質溫度不變，保持鍋內壓強不變，進入保壓狀態?，F(xiàn)將質量為2.0kg，初溫為36℃的混合物質放入壓力鍋中，接通電路使其正常工作20min。假設加熱器產生的熱量全部被混合物質吸收，混合物質的比熱容（為）c=4.0×103J/（kg·℃）。求：（1）R1、R2的阻值。（2）電壓力鍋加熱多少秒后開始保壓？額定電壓/V2201擋加熱器額定功率/W5502擋加熱器額定功率/W110保壓溫度/℃102最大容積/dm33（3）電壓力鍋?zhàn)詈?/span>2min內消耗的電能。 7．如圖甲是某款電熱水龍頭。即開即熱、冷熱兼用。圖乙是它的原理電路圖R1、R2為電熱絲。通過旋轉手柄帶動開關S接通對應的電路，從而實現冷水、溫水、熱水之間切換。有關參數如表。不考慮溫度對電阻絲值的影響，請回答下列問題：（1）開關與1、2接觸時，水龍頭放出的水是＿＿＿＿（填“溫”、“熱”）水，此時電路中的電流多大？（2）水龍頭放熱水時，正常工作50s，消耗的電能是多少？（3）R2的電阻值多大？產品名稱即熱式熱水龍頭應用場所廚房、衛生間額定功率溫水  2200W熱水  3300W額定電壓220V額定頻率50Hz防觸電類型Ⅰ類（最高等級） 8．圖甲是一種新型家用電器－電壓力鍋，圖乙是某型號電壓力鍋工作電路簡圖，表中數據是其部分參數。其中R是主加熱器，R0是保壓加熱器。接通電路后，開關S自動與觸電a、b接通，開始加熱。當鍋內溫度達到105℃。開關S自動與a、b斷開，開始保壓，此時鍋內水溫不高，且未沸騰?，F(xiàn)將5kg初溫為25℃的水加入電壓鍋中，接通電路使其正常運行30min，熱量損耗不計，已知水的比熱容為4.2×103J/（kg?℃）。求 額定電壓（V）220主加熱器額定功率（W）880保壓加熱器額定功率（W）120保壓溫度（℃）105最大盛水量6（1）電壓力鍋加熱狀態時主加熱器R的電阻（2）電壓力鍋多少min后開始保壓？（3）電壓力鍋在此30min內保壓時所消耗的電能。 9．小亮家新裝了一臺智能電熱馬桶蓋，如圖甲所示，他查閱使用說明書發現便座加熱電路有高、中、低三擋并可手動調節，其額定電壓為220V，低溫?fù)酰?/span>中溫?fù)醯?/span>額定功率分別為22W和44W。利用所學知識他設計了一個等效電路圖，如圖乙所示，用兩定值電阻R1和R2表示兩電熱絲，單刀雙擲開關S2可接a或b。當它接入家庭電路中正常工作時：（1）低溫?fù)跫訜岬碾娏鞫啻螅?/span>（2）中溫?fù)跫訜?/span>5h，消耗多少度電？（3）高溫?fù)跫訜岬念~定功率是多少瓦？  10．冬季，養雞場為了提高產蛋量，夜間需要在雞舍里用電熱器加熱并用燈泡照明，白天需要在雞舍里用電熱器加熱，不需要用燈泡照明．小陽根據上述要求設計了一種加熱照明裝置，這個裝置的電路圖如圖所示，電阻R1和R2是兩個用來加熱且阻值不變的電阻絲，燈L是標有“220V160W”的照明燈泡，開關S1、S2的通斷只有兩種狀態，一種是同時斷開，另一種是同時閉合．該裝置從早晨7：00至17：00處于白天工作狀態，連續正常工作10h，這段時間內電流表的示數為4.4A，電阻R1的電功率為P1，電阻R2的電功率為P2，電路的總電功率為P；該裝置從17：00至第二天早晨7：00處于夜間工作狀態，連續正常工作14h．已知：電源兩端的電壓U恒為220V，.求：（1）總電功率P；（2）電阻R2的阻值；（3）從早晨7：00到第二天早晨7：00的24h內，該加熱照明裝置共消耗電能多少千瓦時？         參考答案1.（1）1.512×106J   （2）40W   （3）60.5Ω2.（1）4A   （2）36.67Ω（3）20min3.（1）0.3A（2）2880J（3）19.2W4.（1）R1起分壓（或限流）的作用，以保證紅燈正常發光（2）3.63×104J   （3）52W   5.（1）44Ω   （2）84%   （3）200V0.5A6.（1）R1、R2的阻值依次為110Ω、440Ω（2）電壓力鍋加熱16min后開始保壓（3）電壓力鍋?zhàn)詈?/span>2min內消耗的電能為1.32×104J．7.（1）溫   10A（2）1.65×105J   （3）44Ω8.（1）55Ω（2）1680s（3）1.704×106J9.（1）0.1A（2）0.22度（3）88W   10.（1）968W   （2）40Ω   （3）79.68kW?h
