電學圖像相關計算(10年4考)

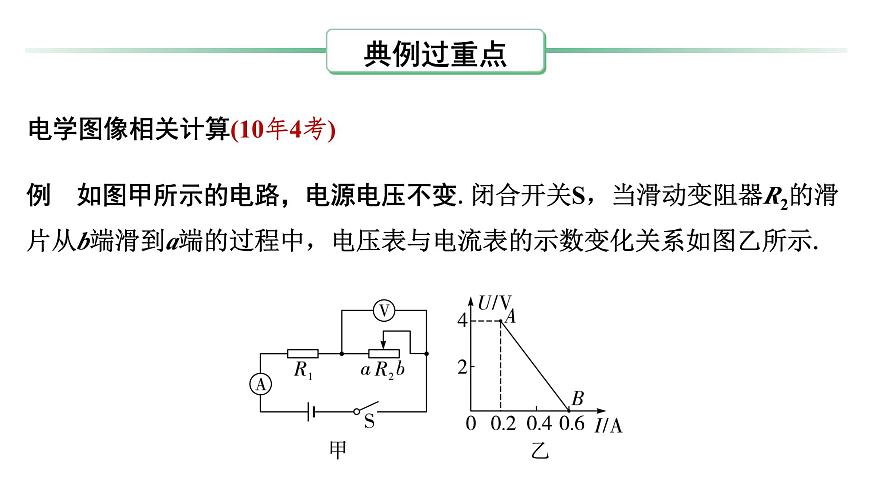

例　如圖甲所示的電路，電源電壓不變.閉合開關S，當滑動變阻器R2的滑 片從b端滑到a端的過程中，電壓表與電流表的示數變化關系如圖乙所示.

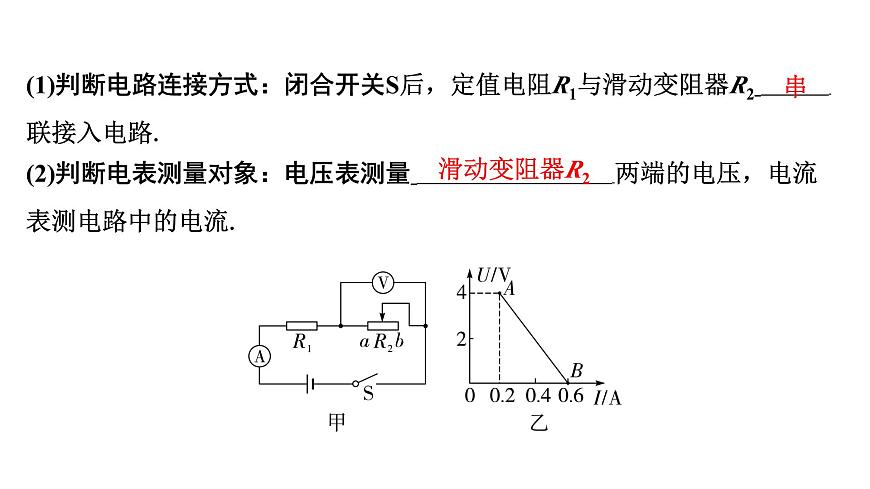

(1)判斷電路連接方式：閉合開關S后，定值電阻R1與滑動變阻器R2 ? 聯接入電路.
(2)判斷電表測量對象：電壓表測量 兩端的電壓，電流 表測電路中的電流.

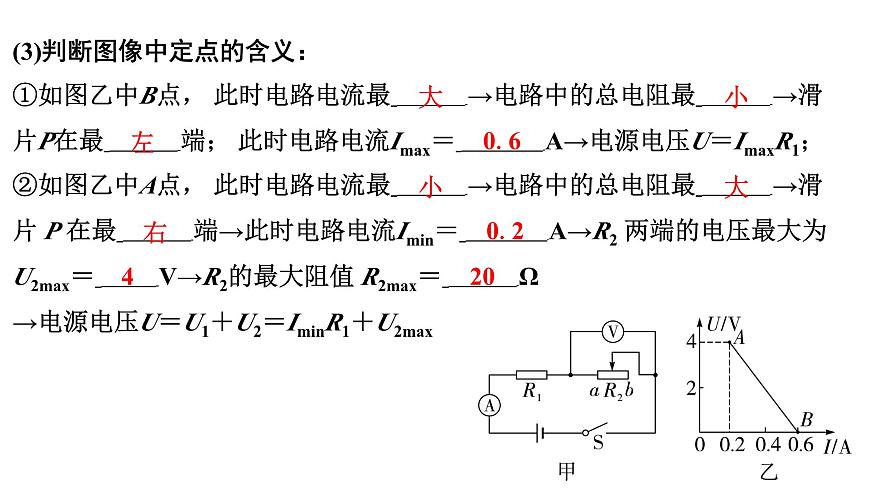

(3)判斷圖像中定點的含義：
①如圖乙中B點， 此時電路電流最 →電路中的總電阻最 →滑 片P在最 端； 此時電路電流Imax＝ A→電源電壓U＝ImaxR1；
②如圖乙中A點， 此時電路電流最 →電路中的總電阻最 →滑 片 P 在最 端→此時電路電流Imin＝ A→R2 兩端的電壓最大為 U2max＝ V→R2的最大阻值 R2max＝ Ω→電源電壓U＝U1＋U2＝IminR1＋U2max

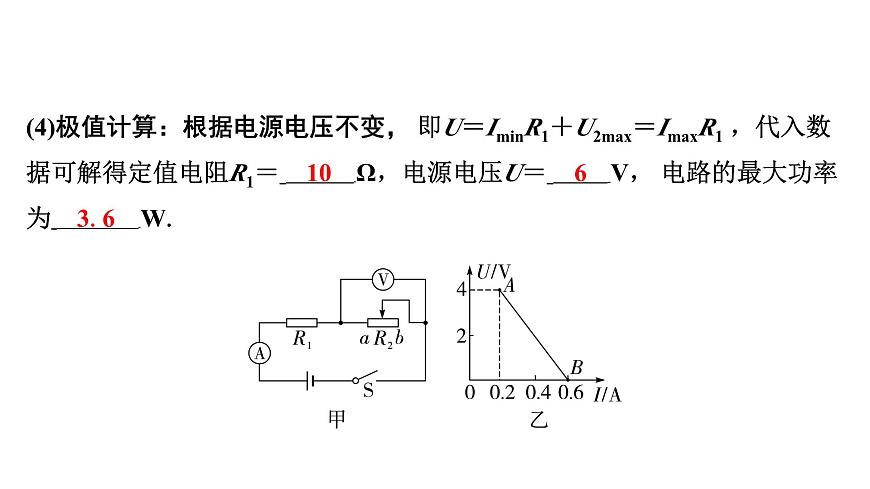

(4)極值計算：根據電源電壓不變， 即U＝IminR1＋U2max＝ImaxR1 ，代入數 據可解得定值電阻R1＝ Ω，電源電壓U＝ V， 電路的最大功率 為 W.

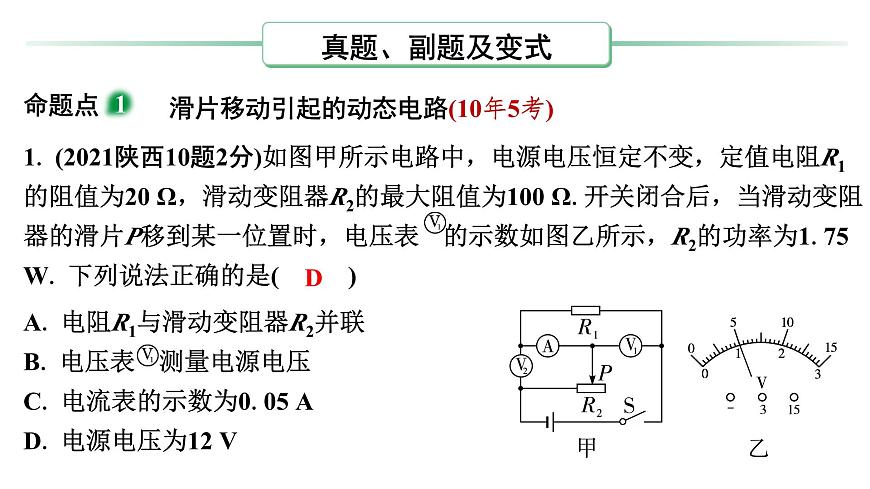

1. (2021陜西10題2分)如圖甲所示電路中，電源電壓恒定不變，定值電阻R1的阻值為20 Ω，滑動變阻器R2的最大阻值為100 Ω.開關閉合后，當滑動變阻器的滑片P移到某一位置時，電壓表 的示數如圖乙所示，R2的功率為1.75 W. 下列說法正確的是(　D　)
2. (2023副題10題2分)在如圖甲的電路中，電源電壓保持不變，R1為定值 電阻，R2為滑動變阻器，L是標有“6 V　3.6 W”字樣的小燈泡.電流表 量程為“0～3 A”，電壓表量程為“0～15 V”.當開關S和S1閉合，S2斷 開時，將滑動變阻器的滑片P從最右端移到最左端，記錄電壓表和電流表 示數并描繪圖像；保持開關S閉合，斷開開關S1，將滑動變阻器的滑片P移 到最右端，再閉合開關S2，移動滑動變阻器的滑片P，直到小燈泡正常發光，記錄電壓表和電流表示數并描繪圖像.圖乙是兩次電路中電壓表和電流表示數變化關系的圖像.在保證電路安全的情況下，下列分析不正確的是(　D　)
3. (2022陜西16題4分)如圖甲所示電路，電源電壓不變，L是額定電壓為 2.5 V的小燈泡，R為滑動變阻器.閉合開關S，滑片P在某兩點間移動的過 程中.電流表 與電壓表 的示數變化關系如圖乙所示.當電流表示數為0.2 A時，兩電壓表的示數相等，則電源電壓為 V. 小燈泡正常工作時的電流為 A，此時滑動變阻器接入電路的阻值為 Ω，電路的總功率為 W.
　開關通斷引起的動態電路
4. (2017副題8題2分)如圖所示電路，電源電壓恒為3 V，只閉合開關S1， 電流表 的示數為0.1 A；再閉合開關S2，電流表 的示數變化了0.2 A. 下列說法錯誤的是(　C　)
　敏感電阻引起的動態電路(2023.10)
5. (2023陜西10題2分)小明設計了一個電梯自動報警模擬裝置，如圖甲所示.在控制電路中，電源電壓為12 V，R1為滑動變阻器，R2為壓敏電阻，R2的阻值大小隨壓力F的變化關系如圖乙所示.閉合開關S1和S2，當壓敏電阻受到的壓力達到4 000 N時，電磁鐵線圈中的電流為0.1 A，此時銜鐵被吸下，動觸點K與觸點A斷開，同時與觸點B接觸，電動機停止工作，報警鈴聲開始響起.電磁鐵線圈的電阻忽略不計.下列說法正確的是(　D　)
