2024九年級物理上冊第十四章電功率14.3電功率習題課件魯科版五四制

這是一份2024九年級物理上冊第十四章電功率14.3電功率習題課件魯科版五四制，共60頁。

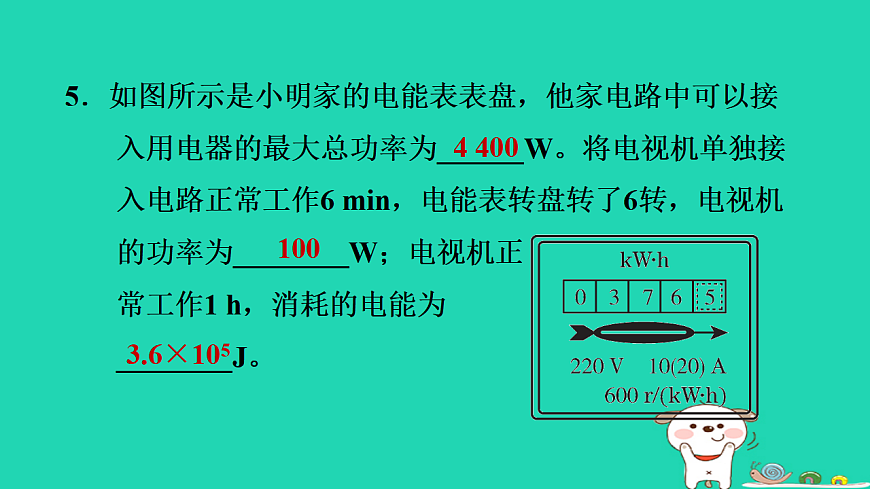

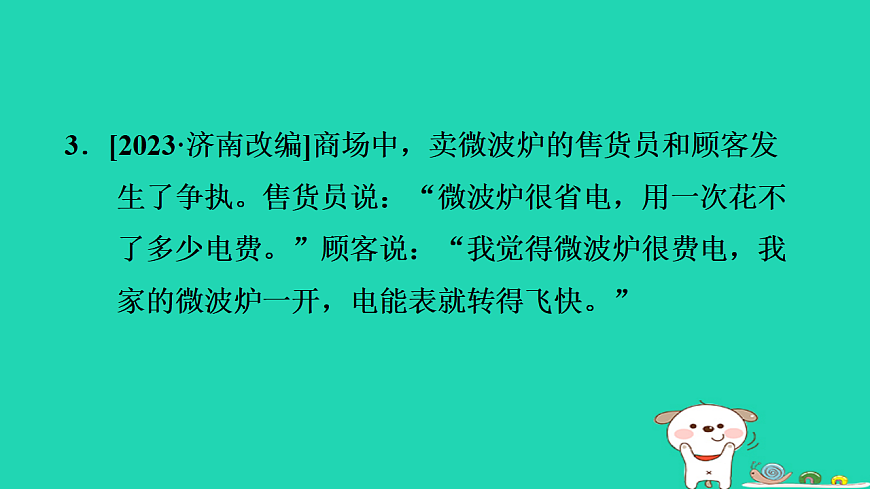

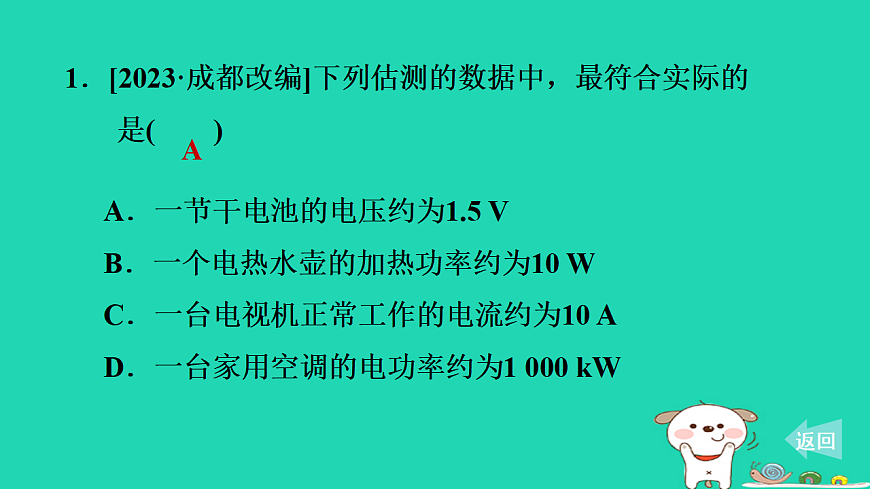

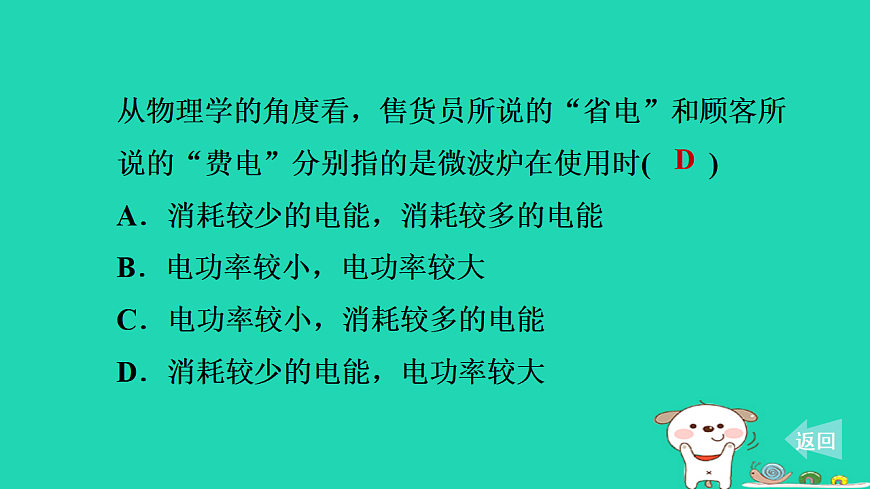

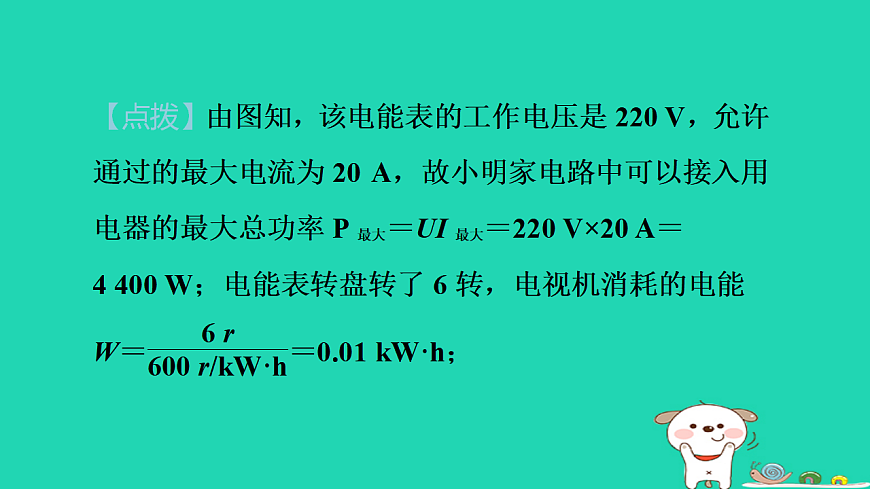

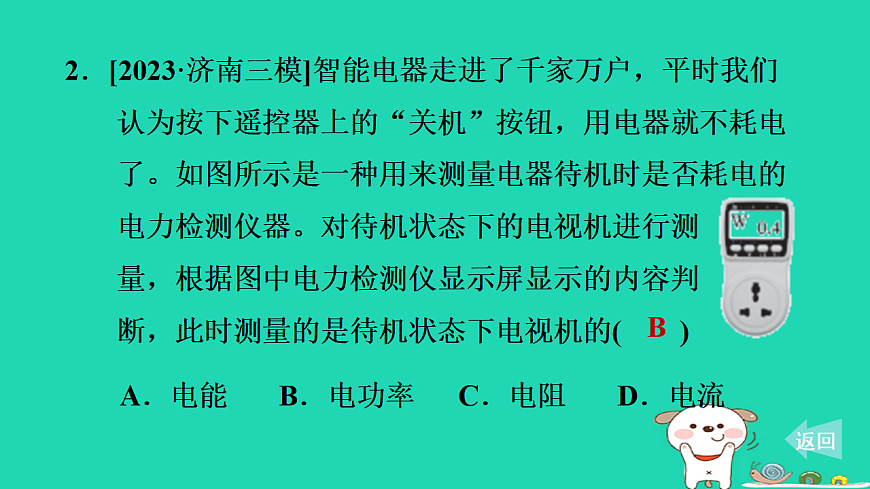

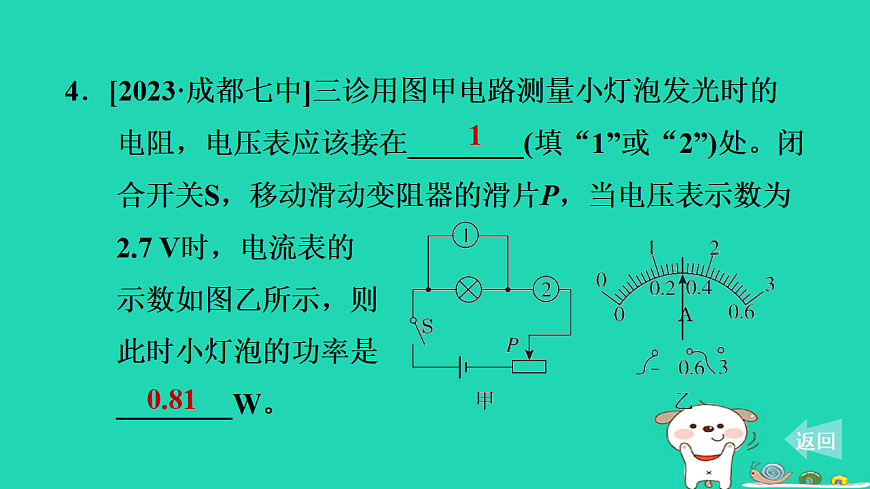

魯科五四版 九年級上第十四章 電功率第三節　電功率1．[2023·成都改編]下列估測的數據中，最符合實際的是(　　)A．一節干電池的電壓約為1.5 VB．一個電熱水壺的加熱功率約為10 WC．一臺電視機正常工作的電流約為10 AD．一臺家用空調的電功率約為1 000 kW 返回A2．[2023·濟南三模]智能電器走進了千家萬戶，平時我們認為按下遙控器上的“關機”按鈕，用電器就不耗電了。如圖所示是一種用來測量電器待機時是否耗電的電力檢測儀器。對待機狀態下的電視機進行測量，根據圖中電力檢測儀顯示屏顯示的內容判斷，此時測量的是待機狀態下電視機的(　　)A．電能 B．電功率 C．電阻 D．電流 返回B3．[2023·濟南改編]商場中，賣微波爐的售貨員和顧客發生了爭執。售貨員說：“微波爐很省電，用一次花不了多少電費?！鳖櫩驼f：“我覺得微波爐很費電，我家的微波爐一開，電能表就轉得飛快。”從物理學的角度看，售貨員所說的“省電”和顧客所說的“費電”分別指的是微波爐在使用時(　　)A．消耗較少的電能，消耗較多的電能B．電功率較小，電功率較大C．電功率較小，消耗較多的電能D．消耗較少的電能，電功率較大 返回D4．[2023·成都七中]三診用圖甲電路測量小燈泡發光時的電阻，電壓表應該接在________(填“1”或“2”)處。閉合開關S，移動滑動變阻器的滑片P，當電壓表示數為2.7 V時，電流表的示數如圖乙所示，則此時小燈泡的功率是________W。 返回10.815．如圖所示是小明家的電能表表盤，他家電路中可以接入用電器的最大總功率為______W。將電視機單獨接入電路正常工作6 min，電能表轉盤轉了6轉，電視機的功率為________W；電視機正常工作1 h，消耗的電能為________J。4 4001003.6×105 返回6．[2023·云南改編]在如圖所示的電路中，電源電壓6 V保持不變，電阻R1的阻值為20 Ω，R2的阻值為10 Ω。當開關S閉合時，求：(1)電流表的示數。(2)通電1 min，電流通過R1做的功。【解】通電1 min，電流通過R1做的功W1＝I2R1t＝(0.2 A)2×20 Ω×60 s＝48 J。(3)電路消耗的電功率。【解】電路消耗的電功率P＝UI＝6 V×0.2 A＝1.2 W。 返回7．[2023·福建改編]如圖所示是某暖手寶的工作原理圖，電源電壓恒為6 V，電阻R1為10 Ω。閉合開關S，電路的總電流為1 A。求：(1)通過R1的電流。(2)電阻R2消耗的電功率?！窘狻扛鶕?jù)并聯電路電流特點知，通過R2的電流I2＝I－I1＝1 A－0.6 A＝0.4 A，R2消耗的電功率P＝U2I2＝6 V×0.4 A＝2.4 W。(3)電路1 min消耗的電能?！窘狻侩娐? min消耗的電能W＝UIt＝6 V×1 A×60 s＝360 J。 返回8．關于用電器的額定功率和實際功率，下列說法正確的是(　　)A．額定功率大的用電器，其實際功率一定大B．用電器不通電時，其額定功率為零C．用電器的實際功率會隨所加電壓的改變而改變D．用電器的額定功率會隨所加電壓的改變而改變C 返回9．[2023·臨沂三十中]診斷一個標有“220 V　1 000 W”的電熨斗，下列有關它的說法不正確的是(　　)A．電熨斗的額定電壓是220 VB．電熨斗正常工作1小時，消耗的電能是1 kW·hC．電熨斗正常工作時的電阻是48.4 ΩD．該電熨斗在110 V電壓下工作時的實際功率是500 W 返回【答案】D10．[2023·淄博]如圖所示，在探究并聯電路中電流、電壓規律的實驗中，閉合開關S后，發現L1比L2亮。則(　　)A．通過L1的電流小于通過L2的電流B．L1的電阻小于L2的電阻C．L1兩端的電壓大于L2兩端的電壓D．L1的實際功率小于L2的實際功率 返回B11．[2023·常德]如下是電吹風的工作原理電路圖及銘牌信息，當電吹風正常工作且吹熱風時(R、同時工作)，通過兩條支路的電流之比為(　　)A．IR∶IM＝9∶1 B．IR∶IM＝1∶9C．IR∶IM＝8∶1 D．IR∶IM＝1∶8 返回【答案】C12．[2024·北京期末]如圖所示是燈泡L的I--U圖象。結合圖象判斷，下列說法中正確的是(　　)A．通過燈泡L的電流與其兩端的電壓成正比B．將燈泡L直接接在一節新干電池兩端，它消耗的功率 為12 WC．將兩個完全相同的燈泡L串聯接在3 V的電源兩端，電 路的總功率為0.24 WD．將燈泡L和20 Ω的定值電阻并聯接在2．5 V的電源兩 端，電路的總電阻為18 Ω【點撥】燈泡L的I--U圖象是一條曲線，所以通過燈泡的電流與它兩端的電壓不成正比，故A錯誤；將燈泡L直接接在一節新干電池兩端，即燈泡兩端的電壓為1.5 V，由圖讀出對應的電流值為0.08 A，它消耗的功率P＝UI＝1.5 V×0.08 A＝0.12 W，故B錯誤；將兩個完全相同的燈泡L串聯接在3 V的電源兩端，由串聯電路電壓的規律可知，每個燈泡兩端的電壓為1.5 V，由圖讀出對應的電流為0.08 A，電路消耗的總功率P′＝U′I＝3 V×0.08 A＝0.24 W，故C正確； 返回【答案】C13．[2024·廣州期末]用太陽能電池(SC)和光敏電阻(LDR)組成的電路如圖所示。光照時，隨著光照強度的增大，電壓表示數會明顯增大，而LDR的阻值會急劇減小到幾百歐。先在黑暗環境中閉合開關，再開燈時，下列說法正確的是(　　)A．可能導致短路 B．LDR阻值增大C．LDR功率增大 D．電流表示數不變 返回【答案】C14．[2023·臨沂]將一個“6 V　3 W”的小燈泡(忽略溫度對燈絲電阻的影響)與一個阻值為12 Ω的電阻串聯后接到12 V的電源上，閉合開關后，小燈泡的實際功率(　　)A．大于3 W B．等于3 WC．小于3 W D．無法確定 返回【答案】B【點技巧】求實際功率時，一般先根據額定電壓和額定功率求出元件電阻，然后再利用公式求實際功率。15．[2023·龍東]標有“6 V　3 W”和“6 V　6 W”的燈L1和L2(假設兩燈燈絲電阻不變)，若將它們串聯在某電源上，使其中一個燈正常發光時，下列說法正確的是(　　)A．通過燈L1和L2的電流之比為1∶2B．燈L1和L2兩端的電壓之比為2∶1C．燈L2和L1的發光亮度相同D．能夠正常發光的燈應是燈L2將它們串聯在某電源上，通過的電流相等，電流之比為1∶1，故 A錯誤；根據串聯分壓可知，兩燈兩端的電壓之比為12 Ω∶6 Ω＝2∶1，故B正確；根據P＝I2R可知，通過燈泡L1、L2的電流相等，燈L1、L2的電阻不同，則電功率不同，燈的亮度不同，故C錯誤；電路中的最大電流I最大＝I1額＝0.5 A，燈泡L1正常發光，故D錯誤。 返回【答案】B16．[2023·威海期中]如圖所示，電源電壓恒定，閉合S0。 當S閉合，甲、乙兩表為電壓表時，兩表示數之比U甲∶U乙＝4∶3；當S斷開，甲、乙兩表為電流表時，兩表示數之比I甲∶I乙＝________，此時R1、R2的電功率之比P1∶P2＝________。1∶43∶1【點撥】閉合S0、S，甲、乙兩表為電壓表時，兩電阻串聯，甲電壓表測量電源電壓，乙電壓表測量R2兩端電壓，因?yàn)閁甲∶U乙＝4∶3，所以設甲電壓表的示數U甲＝4U，乙電壓表的示數U乙＝3U，R2兩端的電壓U2＝U乙＝3U，則R1兩端的電壓U1＝U甲－U乙＝U， 返回17．如圖所示，電源電壓和燈泡L的電阻不變，燈泡L上標有“6 V　6 W”字樣。當開關S、S1均閉合，滑片P移至a端時，電流表示數為2 A，燈泡L正常發光；當開關S閉合，S1斷開，滑片P移至b端時，電源電壓U為_______V，燈泡L的實際功率P為________W。61.5 返回18．[2023·營口]如圖所示，電源電壓恒為18 V，電流表量程為0～0.6 A，電壓表量程為0～15 V。閉合開關，移動滑動變阻器的滑片，當電壓表示數為12 V時，電流表示數為0.5 A，求：(1)電阻R1的阻值以及R1通電60 s消耗的電能。(2)在保證元器件安全的前提下，電阻R1的最大功率。【解】電阻R1的電功率P＝I2R1，由于R1不變，當I最大時，P最大。電流表量程為0～0.6 A，當電路中的電流為0.6 A時，電阻R1兩端的電壓U1′＝I′R1＝0.6 A×12 Ω＝7.2 V；滑動變阻器兩端的電壓U2′＝U－U1′＝18 V－7.2 V＝10.8 V，沒有超過電壓表的量程；所以電路中電流最大為0.6 A，電阻R1的最大功率P＝I′2R1＝(0.6 A)2×12 Ω＝4.32 W。 返回19．[2023·宿遷改編]學校走廊的吸頂燈不亮了，它主要由電源模塊和21顆相同的LED燈珠串聯組成，電路如圖所示(燈泡符號表示LED燈珠，省略號表示未畫出的燈珠)。通過查閱資料獲得該吸頂燈的信息如下：?jiǎn)蝹€(gè)LED燈珠的額定電流為0.3 A，額定電壓為3.3 V。電源模塊輸出的電壓U可在40 V～90 V范圍內變化，從而使輸出電流恒定為0.3 A。(1)通過檢查，發現AB間的LED燈珠發生了________故障，導致所有燈珠都不亮。【點撥】吸頂燈是由21顆相同的LED燈珠串聯組成，所有燈珠不亮，說明電路中沒有電流通過，根據串聯電路中各用電器工作時相互影響可知，可能是AB間的LED燈珠發生了斷路。斷路(2)用一根導線將AB兩點連接起來，接通電源后，該吸頂燈剩余燈珠又亮了，這些發光的燈珠________(填“能”或“不能”)正常發光，此時吸頂燈的功率為________W。能19.8【點撥】電源模塊輸出的電壓U可在40 V～90 V范圍內變化，從而使輸出電流恒定為0.3 A；所以AB兩點間的燈珠壞了，用導線將AB兩點連接起來，電源模塊會調節輸出電壓，使得燈珠可以正常發光；單個LED燈珠的額定電壓為3.3 V，AB間的LED燈珠被短路后，20顆燈珠串聯接入電路中， 返回由串聯電路的電壓特點可知，電源模塊的輸出電壓U＝20U額＝20×3.3 V＝66 V，吸頂燈輸出電流恒定為0.3 A，故此時吸頂燈的功率P＝UI＝66 V×0.3 A＝19.8 W。20．[2023·雅安改編]如圖甲、乙所示為某種握力計和它的工作原理示意圖。電源電壓不變，握力計顯示表由電流表改裝而成，定值電阻R2阻值為5 Ω。不施加力時彈簧一端的滑片P在電阻R1的最上端(彈簧及連片的電阻不計)。使用握力計時電路中電流變化的范圍為0.1 A～0.6 A，則握力最大時電路中電流為________A，R1連入電路的最大阻值是________Ω，電路消耗的總功率變化范圍是______________。0.1250.3 W～1.8 W【點撥】由電路圖可知，握力最大時，滑動變阻器電阻全部接入電路，電路總電阻最大，由歐姆定律可知，電路中電流最小，由題意可知，此時電路中電流為0.1 A；由電路圖可知，滑動變阻器接入電路的阻值最小時，只有R2接入電路，電路中電阻最小，電流最大為0.6 A，電路消耗的總功率最大為P大＝UI大＝3 V×0.6 A＝1.8 W，電路消耗的總功率最小為P?。経I小＝3 V×0.1 A＝0.3 W，所以電路消耗的總功率變化范圍是0.3 W～1.8 W。 返回21．一個燈泡的規格是“4 V　2 W”，現要把它接入電流為0.9 A的電路中正常工作，應該怎么做？(要求：畫出電路圖，寫出計算過程，求出接入元件的電阻大小) 返回電路圖如下。22．[2024·深圳期末]某學習小組將裝滿鹽水的氣球連接在如圖所示的電路中。用手向相反方向拉連接氣球的導線，使氣球變長(鹽水與導線充分接觸且氣球不破裂)，下列說法正確的是(　　)A．小燈泡變得更亮B．無論怎樣拉動，電壓表的示 數都不變C．電壓表與電流表示數的比值變大D．電路消耗的總功率變大【點撥】由圖可知，該電路為串聯電路，電流表測量電路中的電流，電壓表測量鹽水氣球兩端的電壓；用手向相反方向拉連接氣球的導線，氣球變長變細，即長度增加，橫截面積減小，故鹽水氣球的電阻變大，電路總電阻變大，根據歐姆定律可知，電路中的電流減小，根據P＝I2R可知，燈泡的功率變小，亮度變暗，A錯誤； 返回鹽水氣球的電阻變大，根據串聯分壓規律可知，其兩端的電壓變大，即電壓表示數變大，B錯誤；電壓表與電流表示數的比值為鹽水氣球的電阻，電阻變大，比值變大，C正確；電源電壓不變，根據P＝UI可知，電路消耗的總功率變小，D錯誤。【答案】C23．[多選][2023·武漢改編]在學校舉行的勞動技術成果匯報展示活動中，小強同學展示了一輛自己組裝的玩具車，它具有“原地?zé)艄庑恪薄罢{(diào)速前進”和“定速后退”三種工作模式。通過控制開關S1、S2和滑動變阻器R1來改變燈L的亮度，實現“原地?zé)艄庑恪保煌ㄟ^改變直流電動機的轉動方向(與電流方向有關)及轉速，實現“調速前進”或“定速后退”，內部電路如圖所示。已知電源電壓不變，標有“0.6 A”的燈L的電阻不變，且RL＝10 Ω，定值電阻R2＝5 Ω，當玩具車處于“原地?zé)艄庑恪蹦?式時，電流表A的最大示數為0.4 A。下列結論中正確的是(　　)A．電源電壓為9 VB．玩具車“調速前進”時，電流表A的最大示數小于 0.6 AC．玩具車“定速后退”時，電路消耗的總功率小于 2.4 WD．S閉合，S1接1，S2接3時，玩具車處于“原地?zé)艄? 秀”【點撥】根據題意，通過控制開關S1、S2和滑動變阻器R1來改變燈L的亮度，實現“原地?zé)艄庑恪?，此時直流電動機不連入電路，因此S閉合，S1接1，S2接4時，玩具車處于“原地?zé)艄庑恪蹦Ｊ?，故D錯誤。當玩具車處于“原地?zé)艄庑恪蹦Ｊ綍r(shí)，電流表A的最大示數為0.4 A，電源電壓不變，根據題意，通過改變直流電動機的轉動方向及轉速，實現“調速前進”或“定速后退”，說明玩具車前進時需要用滑動變阻器R1來實現“調速”，但后退時電路中未連入滑動變阻器R1，以實現“定速”，因此S閉合，S1接1，S2接3時，玩具車處于“調速前進”模式；S閉合，S1接2，S2接4時，玩具車處于“定速后退”模式。 返回【答案】BC
