魯教版 (五四制)九年級上冊第三節 電阻課時練習

這是一份魯教版 (五四制)九年級上冊第三節 電阻課時練習，共9頁。

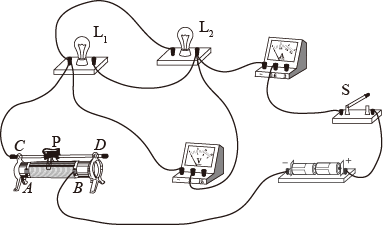

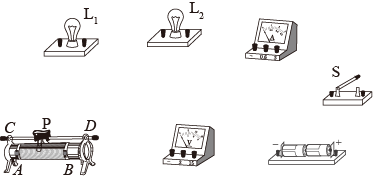

第十二章 電壓和電阻 練習 魯科版物理九年級上冊 一、單選題1．下列說法正確的是（　?。?/span>A．在并聯電路中，不論燈泡電阻是大是小，每個燈泡兩端的電壓都相等B．使用電壓表時，它的兩個接線柱不允許不通過用電器直接與電源兩極相連C．只要電路兩端接上電壓表，則電路中一定有電流通過D．電流表和電壓表都有一定的量程，使用時應注意選擇量程，量程越大越好2．如圖，閉合開關，燈泡不亮，在閉合開關且不拆開導線的情況下，將M接電源“+”極，N依次試觸E、F、G接線柱，發現電壓表示數第一次為零，后兩次次接近3V，若故障只有一個，則可能是（    ）A．滑動變阻器斷路 B．燈泡斷路 C．開關斷路 D．燈泡短路3．如圖所示，是物理實驗室常用的1號干電池。以下與該電池相關的物理量估測最符合實際的是（　　）A．高度約10mm B．重力約5N C．電壓約1.5V D．密度約1g/cm34．如圖，閉合開關，燈泡不亮，在閉合開關且不拆開導線的情況下，將M接電源“+”極，N依次試觸E、F、G接線柱，發現電壓表示數前兩次為零，第三次接近3V，若故障只有一個，則可能是（　?。?/span>A．電源沒電 B．開關斷路C．燈泡斷路 D．燈泡短路5．如圖所示，甲乙均為能正常工作的常用電表，閉合開關S后，L1、L2都能正常發光，下列說法中正確的是（　　）A．甲、乙兩表可能都是電流表B．甲、乙兩表可能都是電壓表C．L1、L2一定是并聯在電路中的D．甲一定是電壓表，乙一定是電流表6．小明在做電學實驗時，連接電路如圖所示。閉合開關，燈不發光，發光，電流表有示數，電壓表無示數。電路故障可能是（    ）A．電流表斷路 B．電壓表短路 C．燈斷路 D．燈短路7．當滑動變阻器的滑片P向右移動時，接入電路的阻值變大。選擇的接線柱是（　?。?/span>A．AB B．CD C．BD D．AD8．將銅片和鋅片放入裝有鹽水的燒杯中，就成了一個自制電池，用導線將電壓表與銅片、鋅片相連，測量這個自制電池的電壓，如圖所示。以下說法正確的是（　?。?/span>A．鋅片是電池的正極 B．這個電池的電壓為6VC．這個電池的電壓為3V D．這個電池的電壓為0.6V9．如圖所示，是閉合電路中，滑動變阻器的接法，下列判斷正確的是（    ）A．滑片向左移動，變阻器的阻值變大B．滑片向右移動，變阻器的阻值變大C．電流必須從上接線柱流進變阻器，從下接線柱流出D．電流必須從下接線柱流進變阻器，從上接線柱流出10．某同學利用表格中的幾種導體探究影響導體電阻大小的因素。下列說法正確的是（　?。?/span>導體代號長度m橫截面積/mm2材料①1.00.2錳銅②1.00.4錳銅③0.50.4錳銅④1.00.4鎳鉻合金 A．為檢驗“導體電阻跟導體長度有關”的猜想，應選用導體①與②B．為檢驗“導體電阻跟導體長度有關”的猜想，應選用導體①與③C．為檢驗“導體電阻跟導體橫截面積有關”的猜想，應選用導體①與④D．為檢驗“導體電阻跟導體材料有關”的猜想，應選用導體②與④ 二、填空題11．如圖所示，電源電壓保持不變，先閉合開關S1，再閉合開關S2，電壓表的示數___________（選填“變大”“不變”或“變小”），燈泡L1的亮度___________（選填“變亮”“不變”或“變暗”）。12．一節新干電池的電壓為________伏，手電筒中小燈與控制它的開關是______連接的（選填“串聯”或“并聯”）。物理學中規定電流的方向是從電源的__________極通過導體流向負極。13．如圖所示，電源電壓不變。當開關S1斷開時，電壓表的示數______，電流表的示數______。（均選填“變大”“變小”或“不變”）14．如圖所示的電路中，閉合開關S后，兩燈均發光，則甲是______表，乙是______表（均選填“電流”或“電壓”） 三、實驗題15．在探究影響導體電阻大小的因素時，小茜、小亮兩位同學作出了如下猜想：①導體的電阻與導體的長度有關；②導體的電阻與導體的橫截面積有關；③導體的電阻與導體的材料有關。實驗室提供了4根電阻絲，規格、材料如表： 編號材料長度/m橫截面積/mm2A鎳鉻合金0.50.5B鎳鉻合金1.00.5C鎳鉻合金0.51.0D錳銅合金0.50.5 為了驗證上述猜想，他們?cè)O(shè)計了如圖所示的實驗電路：（1）按照如圖所示“探究影響導體電阻大小因素”的實驗電路，在M、N之間分別接上不同的導體，則通過觀察______來比較導體電阻的大?。?/span>（2）為了驗證上述猜想③，應該選用編號______和______兩根電阻絲進行實驗；（3）如果選用編號為A、C的兩根電阻絲進行實驗，是為了驗證猜想______（填序號）；（4）如果選用編號為A、B的兩根電阻絲進行實驗，是為了驗證猜想______（填序號）。分別將A和B兩電阻絲接入電路中M、N兩點間時，電阻絲A接入時電流表示數較大。由此，得到的結論是：______；（5）第（2）（3）（4）的實驗中，研究問題的科學方法是______。 四、作圖題16．如圖所示，有燈泡L1、L2，開關S、電源、電壓表、電流表，滑動變阻器和導線若干，要求：L1、L2并聯，開關控制整個電路，電流表測總電流，電壓表測L2的電壓，滑動變阻器的滑片向右移動，L1變亮。請畫出電路圖并連接實物圖。  五、綜合題17．閱讀短文，回答問題。電子手表的奧秘電子表是內部裝配有電子元件的表，一般分液晶顯示數字式和指針式兩種。數字式石英電子手表（圖1）是石英晶體的壓電效應和二極管式液晶顯示相結合的手表，其功能完全由電子元件完成。指針式石英電子手表（圖2）的能量來自氧化銀扣式電池，氧化銀扣式電池向集成電路提供特定電壓，通過集成電路中的振蕩電路和石英諧振器使石英振子起振，形成振蕩電路源，輸出間歇性變化的秒脈沖信號，秒脈沖送到步進電機（相當于電動機），一秒鐘推動步進電機動一次，進而帶動秒針走一格，使表針準確地顯示時間。指針式石英電子手表的內部簡化電路如圖3所示：電路中的電池提供能量，確保電路正常工作；集成電路提供頻率1Hz且功率穩定的脈沖信號；步進電機通過齒輪帶動指針轉動指示時間。（1）數字式石英電子手表中的二極管是由________（選填“導體”“半導體”或“超導體”）材料制成的；（2）更換電池時必須使用塑料或竹鑷子夾取，這是因?yàn)槭褂媒饘勹囎右自斐呻姵?/span>________；（3）集成電路部分在電路中相當于間歇性工作的_______（選填“電源”、“用電器”或“開關”）；（4）集成電路輸出間歇性變化的秒脈沖信號，下列圖像符合要求的是_______。A． B． C． D．
參考答案：1．A2．B3．C4．B5．C6．B7．D8．D9．A10．D11．     不變     不變12．     1.5     串     正13．     不變     變小14．     電流     電壓15．     電流表示數     A     D     ②     ①     在材料和橫截面積一定時，導體的長度越長，導體的電阻越大     控制變量法16．17．     半導體     短路     開關     B
