魯教版 (五四制)九年級上冊第一節 電壓精品鞏固練習

這是一份魯教版 (五四制)九年級上冊第一節 電壓精品鞏固練習，共8頁。試卷主要包含了單選題，填空題等內容，歡迎下載使用。

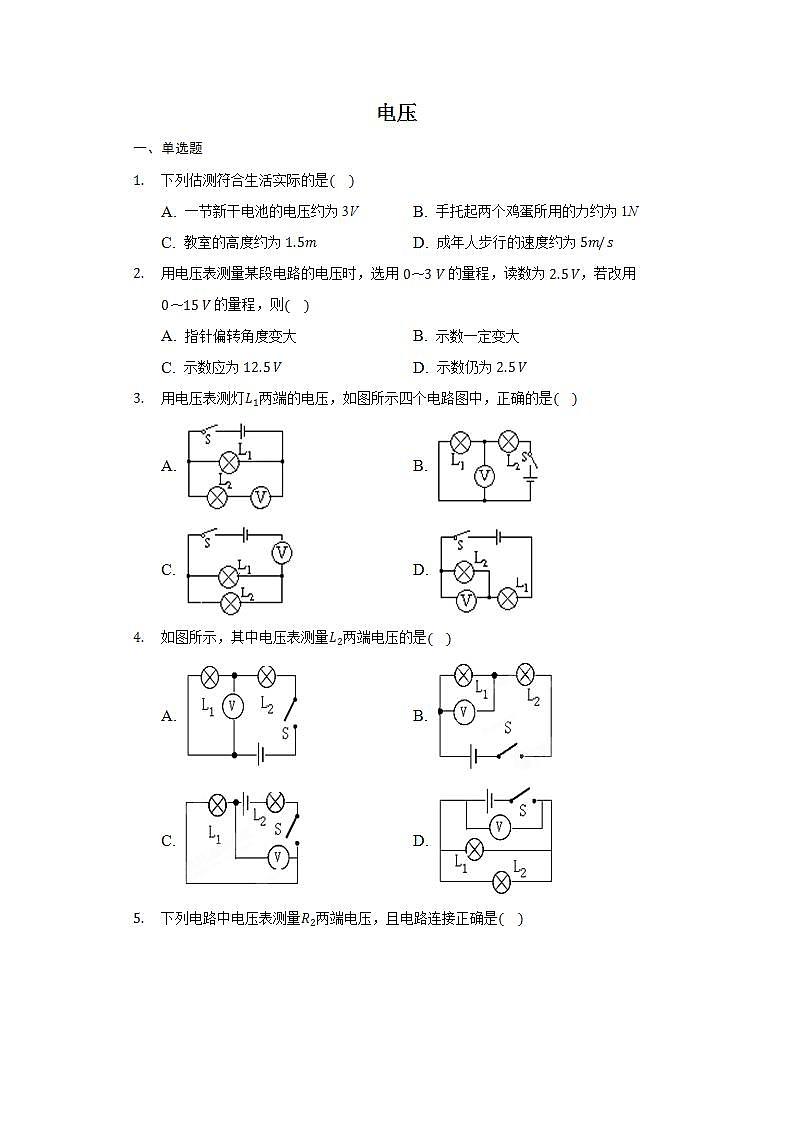

一、單選題
下列估測符合生活實際的是( )
A. 一節新干電池的電壓約為3VB. 手托起兩個雞蛋所用的力約為1N
C. 教室的高度約為1.5mD. 成年人步行的速度約為5m/s
用電壓表測量某段電路的電壓時，選用0～3 V的量程，讀數為2.5 V，若改用0～15 V的量程，則( )
A. 指針偏轉角度變大B. 示數一定變大
C. 示數應為12.5 VD. 示數仍為2.5 V
用電壓表測燈L1兩端的電壓，如圖所示四個電路圖中，正確的是( )
A. B.
C. D.
如圖所示，其中電壓表測量L2兩端電壓的是( )
A. B.
C. D.

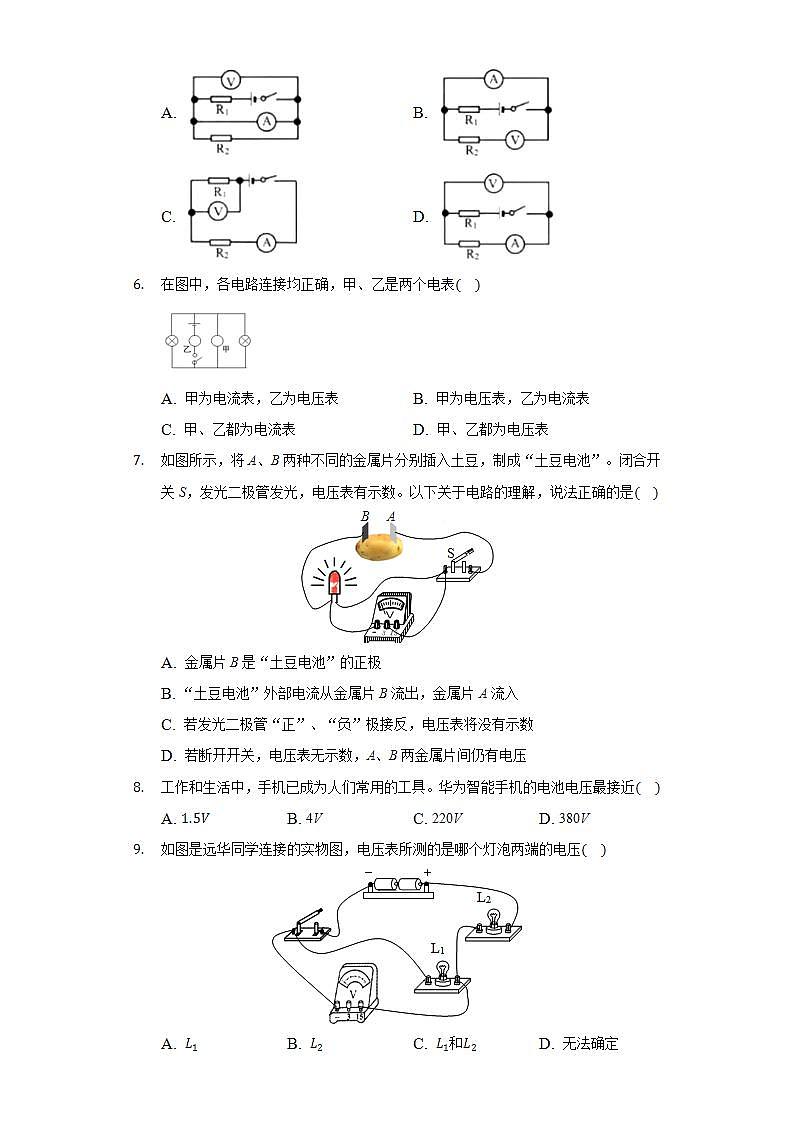

下列電路中電壓表測量R2兩端電壓，且電路連接正確是( )
A. B.
C. D.
在圖中，各電路連接均正確，甲、乙是兩個電表( )
A. 甲為電流表，乙為電壓表B. 甲為電壓表，乙為電流表
C. 甲、乙都為電流表D. 甲、乙都為電壓表
如圖所示，將A、B兩種不同的金屬片分別插入土豆，制成“土豆電池”。閉合開關S，發光二極管發光，電壓表有示數。以下關于電路的理解，說法正確的是( )
A. 金屬片B是“土豆電池”的正極
B. “土豆電池”外部電流從金屬片B流出，金屬片A流入
C. 若發光二極管“正”、“負”極接反，電壓表將沒有示數
D. 若斷開開關，電壓表無示數，A、B兩金屬片間仍有電壓
工作和生活中，手機已成為人們常用的工具。華為智能手機的電池電壓最接近( )
A. 1.5VB. 4VC. 220VD. 380V
如圖是遠華同學連接的實物圖，電壓表所測的是哪個燈泡兩端的電壓( )
A. L1B. L2C. L1和L2D. 無法確定

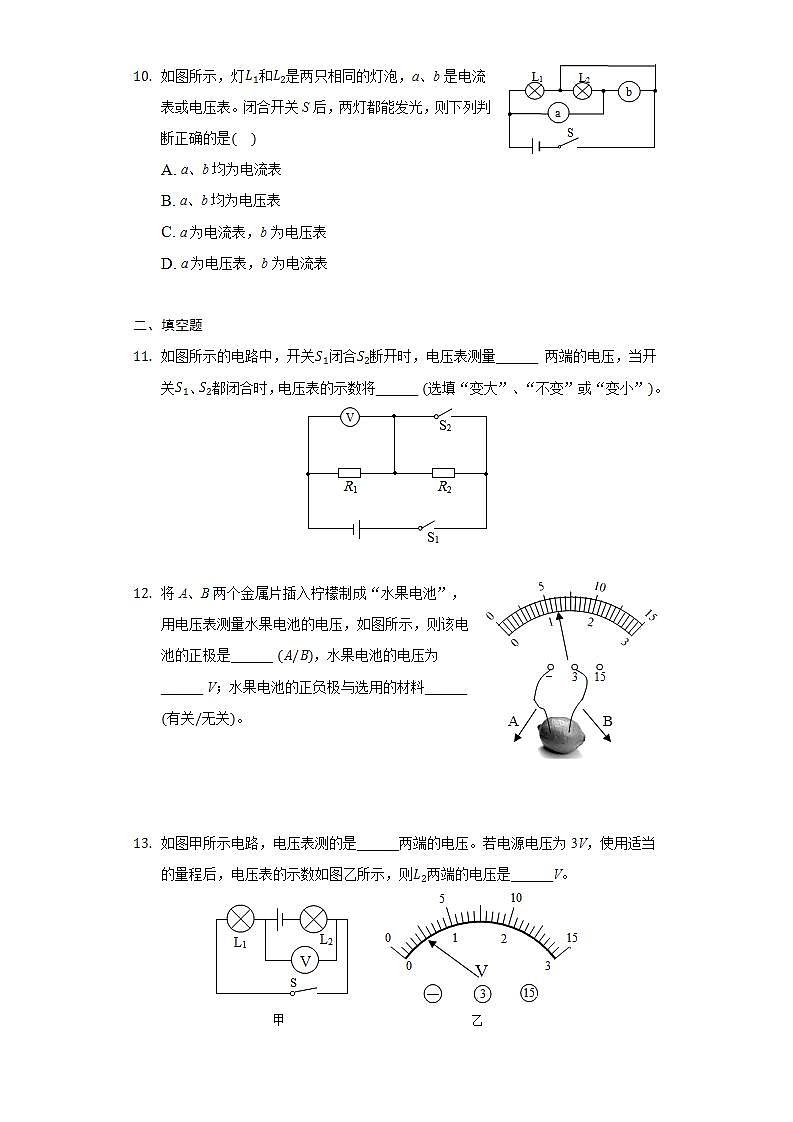

如圖所示，燈L1和L2是兩只相同的燈泡，a、b是電流表或電壓表。閉合開關S后，兩燈都能發光，則下列判斷正確的是( )
A. a、b均為電流表
B. a、b均為電壓表
C. a為電流表，b為電壓表
D. a為電壓表，b為電流表
二、填空題
如圖所示的電路中，開關S1閉合S2斷開時，電壓表測量______ 兩端的電壓，當開關S1、S2都閉合時，電壓表的示數將______ (選填“變大”、“不變”或“變小”)。
將A、B兩個金屬片插入檸檬制成“水果電池”，用電壓表測量水果電池的電壓，如圖所示，則該電池的正極是______ (A/B)，水果電池的電壓為_(kāi)_____ V；水果電池的正負極與選用的材料______ (有關/無關)。
如圖甲所示電路，電壓表測的是______兩端的電壓。若電源電壓為3V，使用適當?shù)牧砍毯?，電壓表的示?shù)如圖乙所示，則L2兩端的電壓是______V。
如圖，在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，這樣就制成了一個鹽水電池。觀察電壓表的接線情況和指針偏轉可知：鋅片是鹽水電池的______極，電池的電壓為_(kāi)_____V。
圖甲所示電流表的示數為 A；圖乙所示電壓表的示數為 V.
答案和解析
1.【答案】B
【解答】
A.一節新干電池的電壓約1.5V，故A不符合實際；
B.一斤(500g)雞蛋可稱8--10個，那么一個雞蛋的質量約為50g；故2個雞蛋的質量為100g，故其重力約為1N；故托起起兩個雞蛋所用的力約為1N，故B符合實際；
C.教室的高度約為3m，故C不符合實際；
D.成年人步行的速度約為1.1m/s，故D不符合實際。
故選B。
2.【答案】D
【解答】
解：電壓表有兩個量程，分別為0～3V和0～15V，其分度值分別為0.1V和0.5V；若被測電路兩端的電壓不變，則電壓表示數不變，電壓表選擇0～3V量程，讀數為2.5 V；換用大量程來測量，指針偏轉角度會變小，電壓表示數不變?yōu)?.5V。
故答案為：D。
3.【答案】B
【解析】解：A C選項中，電壓表串聯在電路中，故A、C選項錯誤；
B、兩燈泡串聯，并且電壓表與L1并聯，故B選項符合題意；
D、兩燈泡串聯，并且電壓表與L2并聯，因此電壓表測L2兩端的電壓；
4.【答案】D
【解析】解：ABC、兩燈泡串聯，電壓表并聯在L1的兩端，測量L1兩端的電壓，故ABC選項不正確；
D、兩燈泡并聯，電壓表并聯在L2的兩端，測量L2兩端的電壓，故D選項正確。
5.【答案】D
【解析】解：
A、電流表并聯到了電阻R2兩端，R2被短路，此時電壓表測量的是一段導線兩端的電壓，故A錯誤；
B、電流表并聯到了電阻R2兩端，電壓表與電阻R2串聯，電流表和電壓表的接法錯誤，故B錯誤；
C、電壓表并聯到了電阻R1兩端，測量的是R1兩端的電壓，故C錯誤；
D、該電路為串聯電路，電壓表并聯到了電阻R2兩端，測量的是R2兩端的電壓，電流表串聯在電路中，故D正確。
6.【答案】B
【解析】解：由圖知，乙表與電源串聯，故乙為電流表，甲表與右邊燈泡并聯，故甲為電壓表。
7.【答案】D
【解析】解：
AB、由圖中電壓表的正負接線柱可知，金屬片A為電源的正極，金屬片B為電源的負極；所以電流從A流出，經過燈泡后回到負極，故AB錯誤；
C、若發光二極管“正”“負”極接反，電路中無電流，此時電壓表接在“土豆電池”的兩端，電壓表測量的是電源電壓，有示數，故C錯誤；
D、電源的兩端是存在電壓的，與外部電路的通斷情況無關，故D正確。
8.【答案】B
【解析】解：華為智能手機的電池電壓約3.7V。
故ACD錯誤，B正確。
9.【答案】A
【解析】解：由圖可知，該電路為串聯電路，電壓表與燈泡L1并聯，測量的是L1兩端的電壓。
10.【答案】C
【解析】解：如果兩個燈泡串聯，無論a、b是什么儀表，L2都會被短路，故電路不可能為串聯；那么兩個燈泡的連接方式一定為并聯，所以為了使燈L1、L2正確發光，a處相當于導線，即電流表；b處不能形成通路，否則會形成電源短路，故b處為電壓表。
11.【答案】R1 變大
【解析】解：由電路圖可知：開關S1閉合S2斷開時，R1與R2串聯，電壓表測R1兩端的電壓；
當開關S1、S2都閉合時，電壓表測量的是電源的電壓，根據串聯電路的電壓規律可知，電源電壓等于各部分電壓之和，所以電壓表示數會變大。
12.【答案】B 1.2 有關
【解析】解：(1)由圖可知，電壓表指針正常偏轉，則電流從電壓表的正接線柱流入、負接線柱流出，所以該電池的正極是B；
圖中電壓表的量程為0～3V，分度值為0.1V，水果電池的電壓為1.2V；
(2)根據化學知識可知，水果電池的正負極與選用不同導體的材料有關，即與金屬的活動性有關。
13.【答案】L1 2.5
【解析】解：
(1)如圖甲所示，小燈泡L1、L2是串聯連接的，電壓表V與燈泡L1并聯，測量的是L1兩端的電壓；
(2)由于電源電壓為3V，故電壓表應該使用0?3V的量程，每一個大格代表1V，每一個小格代表0.1V，其示數是0.5V，即L1兩端的電壓是0.5V，
由串聯電路的電壓規律可知，L2兩端的電壓：U2=U?U1=3V?0.5V=2.5V。
14.【答案】負；0.6
【解答】
根據圖示可知，鋅片與電壓表的負接線柱相連，因此鋅片為鹽水電池的負極；
電壓表的量程為0～3V，分度值為0.1V，示數為0.6V。
故答案為：負；0.6。
15.【答案】0.2
1.7
