魯科版物理九上 第十四章綜合素質評價試卷

這是一份魯科版物理九上 第十四章綜合素質評價試卷，共11頁。

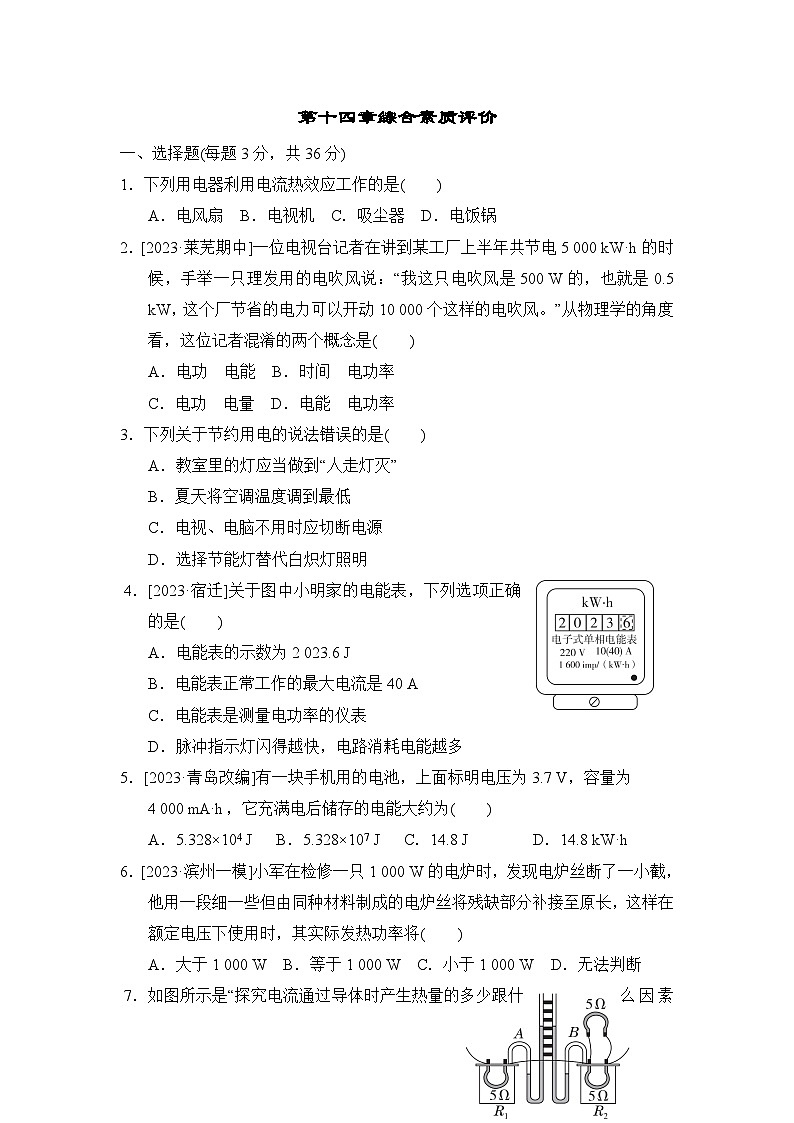

第十四章綜合素質評價 一、選擇題(每題3分，共36分) 1．下列用電器利用電流熱效應工作的是(　　) A．電風扇 B．電視機 C．吸塵器 D．電飯鍋 2．[2023·萊蕪期中]一位電視臺記者在講到某工廠上半年共節電5 000 kW·h的時候，手舉一只理發用的電吹風說：“我這只電吹風是500 W的，也就是0.5 kW，這個廠節省的電力可以開動10 000個這樣的電吹風?！睆奈锢韺W(xué)的角度看，這位記者混淆的兩個概念是(　　) A．電功　電能 B．時間　電功率 C．電功　電量 D．電能　電功率 3．下列關于節約用電的說法錯誤的是(　　) A．教室里的燈應當做到“人走燈滅” B．夏天將空調溫度調到最低 C．電視、電腦不用時應切斷電源 D．選擇節能燈替代白熾燈照明 4．[2023·宿遷]關于圖中小明家的電能表，下列選項正確的是(　　) A．電能表的示數為2 023.6 J B．電能表正常工作的最大電流是40 A C．電能表是測量電功率的儀表 D．脈沖指示燈閃得越快，電路消耗電能越多 5．[2023·青島改編]有一塊手機用的電池，上面標明電壓為3.7 V，容量為 4 000 mA·h，它充滿電后儲存的電能大約為(　　) A．5.328×104 J B．5.328×107 J C．14.8 J D．14.8 kW·h 6．[2023·濱州一模]小軍在檢修一只1 000 W的電爐時，發現電爐絲斷了一小截，他用一段細一些但由同種材料制成的電爐絲將殘缺部分補接至原長，這樣在額定電壓下使用時，其實際發熱功率將(　　) A．大于1 000 W B．等于1 000 W C．小于1 000 W D．無法判斷 7．如圖所示是“探究電流通過導體時產生熱量的多少跟什么因素有關”的實驗裝置，通電前，A、B兩個U形管內的液面相平。若通過R1、R2的電流分別為I1、I2，通電一定時間后，則(　　) A．I1＝I2，A管中的液面高度差較小 B．I1＝I2，A管中的液面高度差較大 C．I1>I2，A管中的液面高度差較小 D．I1>I2，A管中的液面高度差較大 8. 如圖所示，只閉合開關S時，燈L1的功率為9 W；斷開開關S，閉合開關S1、S2時，燈L1的功率為25 W。電源電壓不變，忽略溫度對燈絲電阻的影響，則L1與L2電阻之比是(　　) A．3∶2 B．5∶3 C．3∶1 D．9∶25 9．某實驗小組用如圖甲所示的電路進行實驗，根據獲得的數據畫出了電流表示數I隨電壓表示數U變化的圖象，如圖乙所示。已知電源電壓保持9 V不變，下列說法正確的是(　　) A．電壓表的示數為3 V時，電流表的示數為0.3 A B．電壓表的示數為3 V時，燈泡的電阻為15 Ω C．電流表的示數為0.2 A時，燈泡的電功率為0.6 W D．燈泡兩端的電壓為3 V時，滑動變阻器接入電路的阻值為8 Ω 10．[2023·日照]如圖所示的電路中，L1、L2是兩個規格相同的小燈泡(忽略溫度對燈泡電阻的影響)，R是滑動變阻器。開始時，滑動變阻器的滑片P位于中點位置。當S閉合后，兩個小燈泡都發光。將滑片P向左移動時，下列關于小燈泡L1、L2亮度的變化情況，判斷正確的是(　　) A．L1變暗 B．L2變暗 C．L1、L2均變暗 D．L1、L2均變亮 11．[多選]測溫棚內的自動測溫裝置除測量體溫外還能記錄通過人數，如圖所示是其簡化電路，R0為定值電阻，R為光敏電阻，電源電壓恒為3 V。閉合開關S，無人通過時，電壓表示數為2.5 V，有人通過時，擋住射向光敏電阻R的光，R的阻值變?yōu)?0 Ω，電壓表示數變?yōu)? V，裝置計數一次。下列說法正確的是(　　) A．有人通過時，通過R0的電流變小 B．有人通過時，電路的總功率變小 C．無人通過時，R的阻值為25 Ω D．無人通過時，R0的功率為0.05 W 12．[多選]具有防霧、除露、化霜功能的汽車智能后視鏡能保障行車安全，車主可通過旋鈕開關實現功能切換。如圖所示是模擬加熱的電路原理，其中測試電源的電壓為10 V，四段電阻絲的電阻均為10 Ω，防霧、除露、化霜所需加熱功率依次增大。下列說法正確的是(　　) A．開關旋至“1”擋，開啟化霜功能 B．開啟防霧功能，電路總電阻為5 Ω C．化霜與防霧電路的總功率之差為15 W D．除露10 min，電路產生的熱量為6 000 J 二、填空題(每空2分，共28分) 13．[2023·臨沂模擬]已知某導體的電阻值為18 Ω，通過它的電流為2 A，則它兩端的電壓為________V，通電1 min產生的熱量為________J。 14．在家用電器調查活動中，小亮讓電熱水器單獨工作2 min，測得家中如圖所示的電能表的轉盤轉了70 r，則該電熱水器在上述時間內實際消耗的電能為________kW·h，實際功率為________W。 15．[2023·淄博二模]小燈泡的I-U圖象如圖甲所示，將它與定值電阻R并聯，如圖乙所示。閉合開關S1，電流表的示數為0.2 A；再閉合開關S2，電流表的示數為0.45 A。則電源電壓為________V，定值電阻的阻值為________Ω，此時小燈泡的電功率為 ________W。 16．甲燈標有“220 V　40 W”字樣，乙燈標有“220 V　100 W”字樣，兩燈燈絲電阻不變，小安把它們串聯后接在220 V的電源上。兩燈中電阻較大的是______(填“甲”或“乙”) 燈，亮度關系是________(填“甲”“乙”或“一樣”)亮，兩盞燈的總電功率________(填“＞”“＜”或“＝”) 40 W。 17.[2023·興安盟]如圖所示是一款3D打印筆的簡化電路，其中R1、R2均為發熱電阻，阻值不變。該3D打印筆的部分參數如表所示。開關S1閉合，單刀多擲開關S2與2接觸時，3D打印筆處于________(填“高溫”“中溫”或“低溫”) 擋；高溫?fù)醯念~定功率為________W。 18．[2023·棗莊]如圖甲所示，電源電壓保持不變，閉合開關S，滑動變阻器滑片P從b點滑向a點的過程中，兩個電壓表示數隨電流表示數變化的圖象如圖乙所示。 (1)圖乙中________(填“dc”或“ec”)表示電壓表V1的示數隨電流表示數變化的圖象。 (2)該電路消耗的最大總功率與最小總功率之比為________。 三、實驗探究題(第19題10分，第20題12分，共22分) 19．[2023·濟寧]電流做的功跟電壓、電流和通電時間三個因素都有關。小明想通過實驗驗證電功跟電壓的關系，選用的器材如圖所示。其中甲、乙兩玻璃瓶?jī)?nèi)裝有初始溫度相同、質量相等的煤油，兩電阻絲阻值不同(R1＞R2)。 (1)將兩根電阻絲串聯后接入電路中，可控制________________和____________相等。 (2)通電一段時間后，通過觀察________________來比較電流做功的多少。 (3)通過實驗發現：在相同時間內，電流通過電阻絲________(填“R1”或“R2”)做的功多。 (4)若R1兩端的電壓為3 V，電路中的電流為0.4 A，則10 s內電流通過R1做的功為________J。 20．[2023·聊城]如圖所示，在“測量小燈泡的電功率”實驗中，小燈泡的額定電壓為2.5 V，電阻大約為10 Ω，電源電壓為6 V。 (1)圖甲電路中還有一根導線沒有連接，請用筆畫線代替導線，將電路連接完整。(要求：導線不交叉) (2)連接好電路，檢查無誤后，將滑動變阻器接入電路的電阻調節到最大，接著閉合開關S試觸，觀察到電壓表的示數超過2.5 V，其原因可能是該滑動變阻器的最大阻值________(填“太小”或“太大”)。 (3)解決問題后，閉合開關S，移動滑動變阻器的滑片P，使電壓表示數為2.5 V，小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡的額定功率為________W。若要使小燈泡變得更亮一些，滑動變阻器的滑片應向________(填“左”或“右”)移動。 (4)對上表數據進行分析，發現小燈泡亮度是變化的，小燈泡的亮度是由其____________(填“實際功率”或“額定功率”)決定的。 (5)觀察表中的數據發現，雖然是同一小燈泡，但通過小燈泡的電流與其兩端的電壓并不成正比，其原因是________________________________________。 四、綜合應用題(每題7分，共14分) 21．[2023·淄博改編]如圖甲所示為一款養生壺，其加熱原理如圖乙所示。養生壺的額定電壓為220 V，R1、R2均是發熱電阻，其中R2＝506 Ω。養生壺正常工作時，開關置于“1”為加熱擋，電路中的電流為5 A；開關置于“2”為保溫?fù)酢?(1)當開關置于“1”時，求R1的阻值及R1消耗的電功率。 (2)當開關置于“2”時，求養生壺1 min消耗的電能。 (3)將壺內500 g的水從20 ℃加熱到100 ℃，水吸收的熱量為1.68×105 J，用時4 min，求養生壺的加熱效率。(百分號前保留1位小數) 22．[2023·威海期中]如圖所示，電源電壓恒定為24 V，燈泡L(阻值不變)標有 “6 V　3 W”字樣，定值電阻R1的阻值為24 Ω。當開關S閉合，S1、S2都斷開且滑片移到滑動變阻器的中點時，燈泡L正常發光。 (1)求燈泡L的電阻和正常工作時的電流。 (2)滑動變阻器的最大阻值是多少？ (3)當S、S1、S2都閉合時，調節滑動變阻器，使整個電路消耗的功率最小，這個最小值是多少？ 答案 一、1.D　2.D　3.B　4.B 5．A 　【解析】手機用的電池充滿電后，儲存的電能W＝UIt＝3.7 V×4 000× 10－3 A×3 600 s＝53 280 J＝1.48×10－2 kW·h。 6．C　7.D 8．A　【解析】只閉合開關S時，燈L1的電功率P1＝9 W，此時L1與L2串聯，電源電壓等于各部分電壓之和，且電壓的分配與電阻成正比，即U＝U1＋U2，eq \f(U1,U2)＝eq \f(R1,R2)，由此可得U1＝eq \f(R1,R1＋R2)U，則燈L1的電功率P1＝eq \f(U12,R1)＝eq \f(\b\lc\(\rc\)(\a\vs4\al\co1(\f(R1,R1＋R2)U))\s\up12(2),R1)；斷開開關S，閉合開關S1、S2時，L1與L2并聯，燈泡兩端的電壓均等于電源電壓，即U1′＝U，燈L1的電功率P1′＝25 W，則P1′＝eq \f(U1′2,R1)＝eq \f(U2,R1)。eq \f(P1,P1′)＝eq \b\lc\(\rc\)(\a\vs4\al\co1(\f(R1,R1＋R2)))eq \s\up12(2)＝eq \f(9 W,25 W)，解得R1∶R2＝3∶2。 9．C　【解析】由電路圖甲可知，燈泡與滑動變阻器串聯，電壓表測量滑動變阻器兩端的電壓。由圖乙知，當電壓表的示數為3 V時，電流表的示數小于0.3 A，A錯誤；當電壓表的示數為3 V時，根據串聯電路的電壓關系，燈泡兩端的電壓UL＝U－U滑＝9 V－3 V＝6 V，若燈泡的電阻為15 Ω，則通過燈泡的電流I＝eq \f(UL,RL)＝eq \f(6 V,15 Ω)＝0.4 A，而圖象中電流小于0.3 A，B錯誤；由圖乙知，當電流表的示數為0.2 A時，電壓表示數為6 V，燈泡兩端的電壓 UL′＝U－U滑′＝9 V－6 V＝3 V，燈泡的電功率P＝UL′I′＝3 V×0.2 A＝0.6 W，C正確；燈泡兩端的電壓為3 V時，電壓表的示數為6 V，電流表的示數為0.2 A，滑動變阻器連入電路的阻值RP＝eq \f(U滑′,I′)＝eq \f(6 V,0.2 A)＝30 Ω，D錯誤。 10．B　【解析】由電路圖可知，滑動變阻器與燈泡L2并聯后，再與燈泡L1串聯，將滑片P向左移動時，滑動變阻器接入電路的電阻變小，和燈泡L2并聯后的總電阻也減小，整個電路的總電阻減小，根據歐姆定律，電路中的電流變大，根據P＝I2R可知，燈泡L1的實際功率變大，燈泡L1變亮；根據歐姆定律，燈泡L1兩端的電壓也增大，根據串聯電路的電壓規律，加在并聯電路部分的電壓減小，根據P＝eq \f(U2,R)可知，燈泡L2的實際功率變小，燈泡L2變暗，故B正確。 11．CD　【解析】由圖可知，兩電阻串聯，電壓表測R兩端的電壓。由題意可知，有人通過時R兩端的電壓減小，電源電壓一定，由串聯電路的電壓規律可知，R0兩端的電壓增大，由歐姆定律可知，通過R0的電流變大，由P＝UI可知，電路的總功率變大，故AB錯誤。有人通過時，光敏電阻阻值變?yōu)?0 Ω，電壓表示數變?yōu)? V，此時電路中的電流I有＝eq \f(UR有,R)＝eq \f(2 V,10 Ω)＝0.2 A，由串聯電路的電壓規律可知，此時R0兩端的電壓U0有＝U－UR有＝3 V－2 V＝ 1 V，由歐姆定律可知，R0的阻值R0＝eq \f(U0有,I有)＝eq \f(1 V,0.2 A)＝5 Ω；無人通過時，電壓表示數為2.5 V，由串聯電路的電壓規律可知，此時R0兩端的電壓U0無＝ U－UR無＝3 V－2.5 V＝0.5 V，此時電路中的電流I無＝I0無＝eq \f(U0無,R0)＝eq \f(0.5 V,5 Ω)＝0.1 A，由歐姆定律可知，R的阻值R無＝eq \f(UR無,I無)＝eq \f(2.5 V,0.1 A)＝25 Ω，故C正確。無人通過時，R0 的功率P＝I0無2R0＝(0.1 A)2×5 Ω＝0.05 W，故D正確。 12．CD　【解析】當開關旋至“1”擋時，兩條電阻絲串聯接入電路，此時電路總電阻最大，R大＝2R＝2×10 Ω＝20 Ω，根據P＝eq \f(U2,R)可知，此時電功率最小，開啟防霧功能，此時電路的總功率P小＝eq \f(U2,R大)＝eq \f((10 V)2,20 Ω)＝5 W，AB錯誤；當開關旋至“2”擋時，一條電阻絲單獨接入電路，電阻較大(大于并聯時的總電阻)，電路消耗的功率較小，此時為除露功能，電路10 min產生的熱量Q＝eq \f(U2,R)t＝eq \f((10 V)2,10 Ω)×10×60 s＝6 000 J，D正確；當開關旋至“3”擋時，兩條電阻絲并聯接入電路，總電阻最小，總功率最大，此時為化霜功能，電路的總電阻R?。?eq \f(1,2)R＝eq \f(1,2)×10 Ω＝5 Ω，電路的總功率P大＝eq \f(U2,R小)＝eq \f((10 V)2,5 Ω)＝20 W，則化霜與防霧電路的總功率之差ΔP＝P大－P?。?0 W－5 W＝15 W，故C正確。 二、13.36；4 320　 14．0.07；2 100 15．2；10；0.5　 16．甲；甲；＜　 17．高溫；176 18．(1)ec　(2)3∶1　【解析】(1)由圖甲可知，R0與R串聯，電壓表V1測R0兩端的電壓，電壓表 V2測R兩端的電壓，電流表測電路中的電流。閉合開關S，滑動變阻器滑片P從b點滑向a點的過程中，滑動變阻器R接入電路的阻值變小，電路中的電流變大，由U＝IR0可知，定值電阻兩端的電壓隨著電流的增大而增大，故ec表示電壓表 V1的示數隨電流表示數變化的圖象。(2)滑片P在a點時，電路中的電阻最小，電流最大，電流Ia＝0.3 A，由P＝UI可知，電路總功率最大；滑片P在b點時，電路中的電阻最大，電流最小，電流Ib＝0.1 A，由P＝UI可知，電路總功率最小。則該電路消耗的最大總功率與最小總功率之比eq \f(Pa,Pb)＝eq \f(UIa,UIb)＝eq \f(Ia,Ib)＝eq \f(0.3 A,0.1 A)＝eq \f(3,1)。 三、19.(1)電流；通電時間 (2)溫度計的示數 (3)R1 (4)12 20．(1)如圖所示(接法不唯一) (2)太小　(3)0.75；右 (4)實際功率 (5)燈泡電阻隨溫度變化而變化 四、21.【解】(1)開關置于“1”為加熱擋，由圖乙可知，此時電路中只有R1工作，由I＝eq \f(U,R)可知，R1的阻值R1＝eq \f(U,I)＝eq \f(220 V,5 A)＝44 Ω，R1消耗的電功率P1＝UI＝ 220 V×5 A＝1 100 W。 (2)由圖乙可知，當開關置于“2”時，R1、R2串聯，根據串聯電路的電阻特點可知，此時電路中的總電阻R＝R1＋R2＝44 Ω＋506 Ω＝550 Ω，養生壺1 min消耗的電能W＝eq \f(U2,R)t＝eq \f((220 V)2,550 Ω)×60 s＝5 280 J。 (3)養生壺加熱4 min消耗的電能W′＝P1t′＝1 100 W×4×60 s＝2.64×105 J，加熱效率η＝eq \f(Q吸,W′)×100%＝eq \f(1.68×105 J,2.64×105 J)×100%≈63.6%。 22．【解】(1)燈泡的電阻RL＝eq \f(UL2,PL)＝eq \f((6 V)2,3 W)＝12 Ω，正常工作時的電流IL＝eq \f(UL,RL)＝ eq \f(6 V,12 Ω)＝0.5 A。 (2)當開關S閉合，S1、S2都斷開且滑片移到滑動變阻器的中點時，燈泡L與滑動變阻器R2串聯，燈泡L正常發光，故燈泡兩端的電壓UL＝6 V，通過燈泡的電流IL＝0.5 A，由串聯電路電流、電壓的規律可知，通過滑動變阻器的電流和滑動變阻器兩端的電壓分別為I2＝IL＝0.5 A、U2＝U－UL＝24 V－ 6 V＝18 V，故滑動變阻器接入一半時的阻值R中＝eq \f(U2,I2)＝eq \f(18 V,0.5 A)＝36 Ω，則滑動變阻器的最大阻值R2max＝2R中＝2×36 Ω＝72 Ω。 (3)當S、S1、S2都閉合時，定值電阻R1與滑動變阻器R2并聯，燈泡被短路；當滑動變阻器阻值最大時，電路的總功率最小，最小總功率P＝eq \f(U2,R1)＋eq \f(U2,R2max)＝eq \f((24 V)2,24 Ω)＋eq \f((24 V)2,72 Ω)＝32 W。 額定電壓220 V額定 功率高溫?fù)?中溫?fù)?88 W低溫?fù)?44 W實驗 次數小燈泡兩端的電壓U/V通過小燈泡的電流I/ A小燈泡的亮度小燈泡的電功率P/W12.20.28比正常發光暗0.6222.5正常發光32.80.32比正常發光亮0.90
