2024-2025學年九年級(全一冊)物理同步單元講練測第十九章生活用電-基礎練(原卷版+解析)

這是一份2024-2025學年九年級(全一冊)物理同步單元講練測第十九章生活用電-基礎練(原卷版+解析)，共31頁。

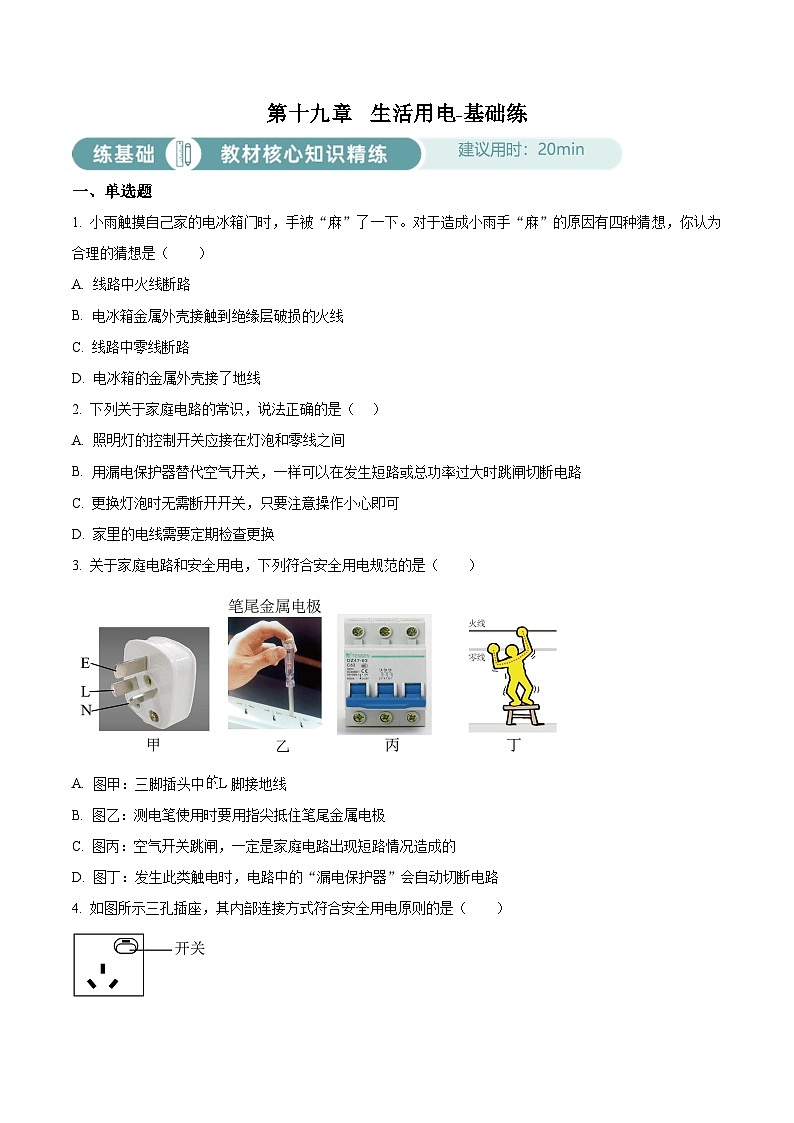

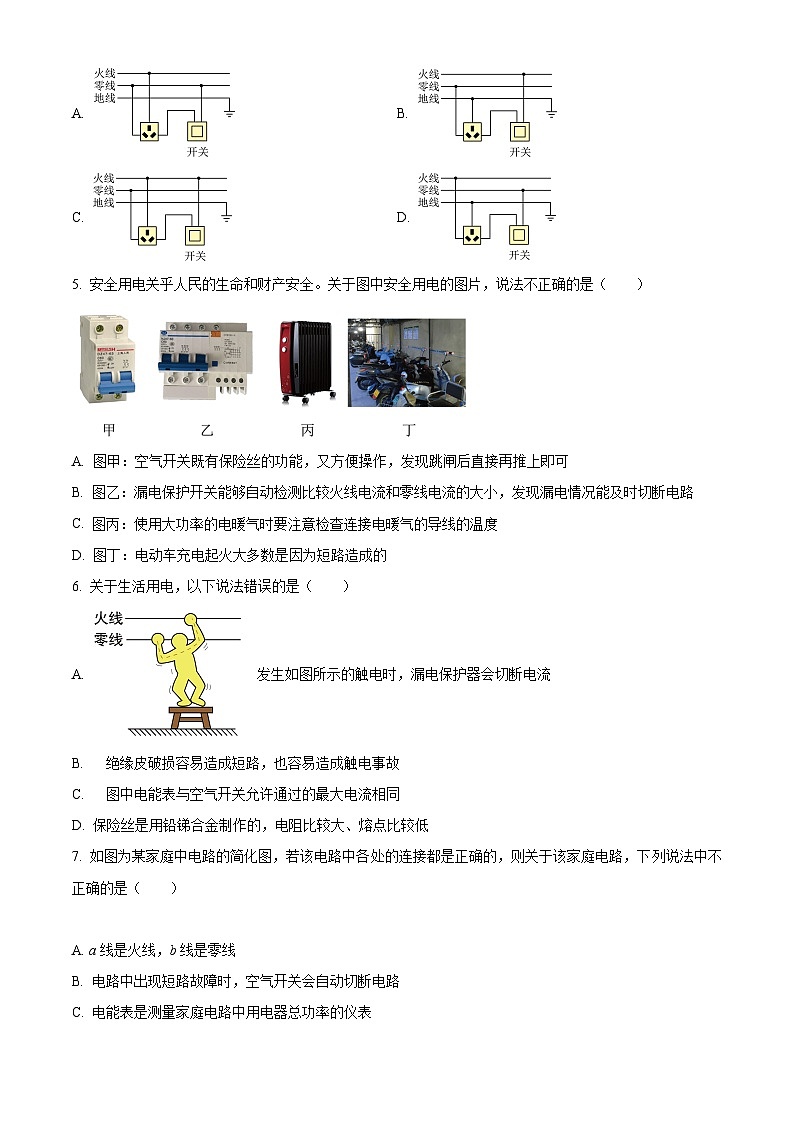

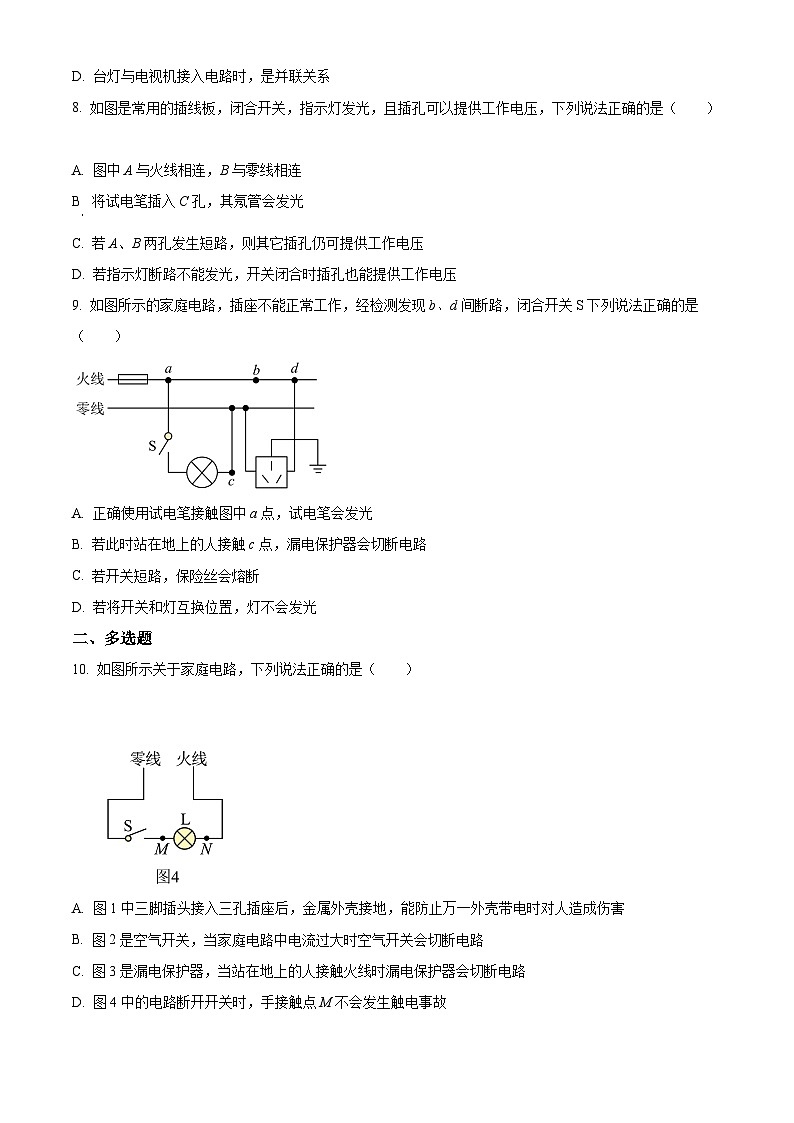

第十九章 生活用電-基礎練 一、單選題 1. 小雨觸摸自己家的電冰箱門時，手被“麻”了一下。對于造成小雨手“麻”的原因有四種猜想，你認為合理的猜想是（　　） A. 線路中火線斷路 B. 電冰箱金屬外殼接觸到絕緣層破損的火線 C. 線路中零線斷路 D. 電冰箱的金屬外殼接了地線 2. 下列關于家庭電路的常識，說法正確的是（ ） A. 照明燈的控制開關應接在燈泡和零線之間 B. 用漏電保護器替代空氣開關，一樣可以在發生短路或總功率過大時跳閘切斷電路 C. 更換燈泡時無需斷開開關，只要注意操作小心即可 D. 家里的電線需要定期檢查更換 3. 關于家庭電路和安全用電，下列符合安全用電規范的是（　　） A. 圖甲：三腳插頭中L腳接地線 B. 圖乙：測電筆使用時要用指尖抵住筆尾金屬電極 C. 圖丙：空氣開關跳閘，一定是家庭電路出現短路情況造成的 D. 圖丁：發生此類觸電時，電路中的“漏電保護器”會自動切斷電路 4. 如圖所示三孔插座，其內部連接方式符合安全用電原則的是（　?。? A. B. C. D. 5. 安全用電關乎人民的生命和財產安全。關于圖中安全用電的圖片，說法不正確的是（　?。? A. 圖甲：空氣開關既有保險絲的功能，又方便操作，發現跳閘后直接再推上即可 B. 圖乙：漏電保護開關能夠自動檢測比較火線電流和零線電流的大小，發現漏電情況能及時切斷電路 C. 圖丙：使用大功率的電暖氣時要注意檢查連接電暖氣的導線的溫度 D. 圖?。弘妱?dòng)車充電起火大多數是因?yàn)槎搪吩斐傻?6. 關于生活用電，以下說法錯誤的是（　?。?A. 發生如圖所示的觸電時，漏電保護器會切斷電流 B. 絕緣皮破損容易造成短路，也容易造成觸電事故 C. 圖中電能表與空氣開關允許通過的最大電流相同 D. 保險絲是用鉛銻合金制作的，電阻比較大、熔點比較低 7. 如圖為某家庭中電路的簡化圖，若該電路中各處的連接都是正確的，則關于該家庭電路，下列說法中不正確的是（　　） A. a線是火線，b線是零線 B. 電路中出現短路故障時，空氣開關會自動切斷電路 C. 電能表是測量家庭電路中用電器總功率的儀表 D. 臺燈與電視機接入電路時，是并聯關系 8. 如圖是常用的插線板，閉合開關，指示燈發光，且插孔可以提供工作電壓，下列說法正確的是（　　） A. 圖中A與火線相連，B與零線相連 B 將試電筆插入C孔，其氖管會發光 C. 若A、B兩孔發生短路，則其它插孔仍可提供工作電壓 D. 若指示燈斷路不能發光，開關閉合時插孔也能提供工作電壓 9. 如圖所示的家庭電路，插座不能正常工作，經檢測發現b、d間斷路，閉合開關S下列說法正確的是（　　） A. 正確使用試電筆接觸圖中a點，試電筆會發光 B. 若此時站在地上的人接觸c點，漏電保護器會切斷電路 C. 若開關短路，保險絲會熔斷 D. 若將開關和燈互換位置，燈不會發光 二、多選題 10. 如圖所示關于家庭電路，下列說法正確的是（　　） A. 圖1中三腳插頭接入三孔插座后，金屬外殼接地，能防止萬一外殼帶電時對人造成傷害 B. 圖2是空氣開關，當家庭電路中電流過大時空氣開關會切斷電路 C. 圖3是漏電保護器，當站在地上的人接觸火線時漏電保護器會切斷電路 D. 圖4中的電路斷開開關時，手接觸點M不會發生觸電事故 三、填空題 11. 如圖所示是安裝了空氣開關和漏電保護器的住宅內配電系統，它們都是安全用電的小衛士。用測電筆辨別火線和零線時，測電筆與人體之間的連接方式是_________聯；當家庭電路中用電器的總功率過大或發生_________時，空氣開關會自動斷開，對用電器起到保護作用；當站在地上的人使用插座時，不小心接觸了火線，________會迅速切斷電路，對人體起到保護作用。 12. 電熱水壺接入電路必須使用______（選填“兩孔”或“三孔”）插座，防止因金屬外殼帶電而發生觸電事故。如圖所示，用螺絲刀形狀的試電筆辨別火線、零線時，正確的使用方式是______（選填“甲”或“乙”）。 13. 電熱水壺是利用電流的________效應工作的。小明家要購買一只電熱水壺，他發現某商場有容積相同、額定電壓均為220V、額定功率分別為800W和1800W的兩種電熱水壺。家中給電熱水壺供電插座的額定電流是5A，從安全用電的角度考慮，小明應選購________的電熱水壺。如圖電熱水壺的插頭中插腳①較長，將插頭插入插座時，可確保電熱水壺的金屬外殼先接觸________線，避免觸電事故。  四、作圖題 14. 完成圖中的電路圖。 15. 如圖所示，甲圖是酒店的房卡及插卡槽，它相當于一個開關，只有房卡插入卡槽里，房間內的燈和插座才能工作，房卡抽出卡槽，全房間斷電請根據實際情況在乙圖中畫出完整的實物連線電路圖。 一、單選題 （2023·陜西·統考中考真題） 16. 下列做法符合安全用電的是（　?。?A. 家庭電路使用絕緣皮破損的電線 B. 用濕抹布擦拭正在工作的用電器 C. 發現有人觸電時，應立即切斷電源 D. 家用電器的金屬外殼未接地 （2023·四川瀘州·統考中考真題） 17. 學習家庭電路相關知識后，小浩對設計如圖所示家庭電路及其使用的下列認識，正確的是（　?。? A. 圖中兩盞燈泡與其對應控制開關的連接都是正確的 B. 電冰箱的插頭地線插腳脫落，仍可插入插座P長期使用 C. 如果燈泡L2不能正常工作，則插座Q也一定不能正常工作 D. 斷開開關S2，正確使用驗電筆檢查燈泡L2兩端接線柱，氖管都不會發光 （2022·廣西桂林·統考中考真題） 18. 在如圖所示的各場景中，符合安全用電要求的是（　?。?A. 導線絕緣層破損 B. 同時使用大功率電器過多 C. 冰箱外殼接地 D. 雙手同時分別接觸火線和零線 （2023·湖南長沙·統考中考真題） 19. 某家庭電路的連接如圖所示，下列說法正確的是（　?。? A. a點所在的電源線是零線 B. 空氣開關只能安裝在b點處 C. c點所在的導線與大地相連 D. 和是串聯的 （2021·貴州黔東南·統考中考真題） 20. 如圖所示的四種情況中，符合安全用電原則的是（　　） A. 電動機外殼沒有接地 B. 使用絕緣層破損的電線 C. 人靠近高壓帶電體 D. 使用試電筆時，手要接觸筆尾金屬體 （2021·山東濰坊·統考中考真題） 21. 一款塔式多孔插座如圖所示，其技術參數為：最大電壓250V，最大電流10A，關于該插座的接線和使用方法正確的是（　?。? A. 插座通電后可用濕布擦去表面灰塵 B. 插座內可以只接火線和零線 C. 手機充電器使用后應與插座斷開 D. 標有“220V，3000W”的電熱水器可使用該插座 （2021·浙江湖州·統考中考真題） 22. 以下四幅家庭電路圖中，連接正確的是（　　） A. B. C. D. （2023·江蘇徐州·統考中考真題） 23. 對于如圖所示部分家庭電路，下列說法正確的是（　?。? A. a是零線 B. bc之間電壓為 220V C. 燈泡和接在插座上的用電器串聯 D. 測電筆測試插座右孔，氖管會發光 （2023·遼寧本溪·統考中考真題） 24. 如圖是浴室使用的帶防護罩的插座，其外殼上標有“10A”。下列有關該插座的使用及安全用電說法正確的是（　　） A. 插座與照明燈之間是串聯的 B. 三孔插座的右孔與家庭電路的零線相連 C. 插座允許接入兩個任意大功率用電器同時使用 D. 防護罩能防止進水所引起的安全事故 二、多選題 （2023·湖南株洲·統考中考真題） 25. 在生活和工作中，應注意安全用電和科學防雷，下列做法符合要求的是（　?。?A. 電動機外殼接地 B. 開關接在火線和燈泡間 C. 靠近高壓線掉落區 D. 雷雨時樹下避雨 三、填空題 （2023·廣西·統考中考真題） 26. 家中同時使用多個大功率用電器，很容易造成導線中___________過大而發生火災：直接用手去拔絕緣皮破損的電源插頭，可能因接觸___________（選填“火線”或“零線”）造成觸電。 （2022·山東聊城·統考中考真題） 27. 如圖所示，控制燈泡的開關要接在___________（選填“1”或“2”）處。將電水壺的三腳插頭插入三孔插座中，這樣做可以讓它的金屬外殼與插座中的___________（選填“火”“零”或“地”）線相連，以防止外殼帶電時，對人造成傷害。 （2021·貴州畢節·統考中考真題） 28. 如圖是常見的家庭電路。從圖中發現：電燈與插座______（選填“串聯”或“并聯”），開關安裝在______（選填“火線”或“零線”）上。三孔插座的上方孔必須與______（選填“火線”或“零線”或“地線”）接通。 （2021·山東濟寧·統考中考真題） 29. “珍愛生命，安全用電”是同學們?nèi)粘Ｉ畋仨毦邆涞陌踩庾R(shí)，在家庭電路中，為防止觸電事故的發生，必須把用電器的開關安裝在______線上，用測電筆辨別火線、零線時，圖中執筆方式正確的是______。 （2023·遼寧營口·統考中考真題） 30. 家庭電路的部分電路圖如圖所示（電路連接正確）。根據電路圖可以判斷甲、乙兩根進戶線中___________是火線。只閉合開關S1，燈L1正常發光，此時用試電筆接觸a點，試電筆的氖管___________（選填“發光”或“不發光”）；再閉合開關S2，燈L1馬上熄滅，則故障原因可能是燈L2___________（選填“短路”或“斷路”）。 （2023·甘肅蘭州·統考中考真題） 31. 如圖所示的家庭電路中，開關閉合后，保險絲因電流過大而熔斷。甲、乙兩圖產生電流過大的原因是不同的，甲圖中的原因是___________；乙圖中的原因是___________。 四、作圖題 （2023·江蘇蘇州·統考中考真題） 32. 圖中，將家庭電路補充完整（虛框內一處接保險絲“ ”，另一處用導線連接）。 （2023·內蒙古通遼·統考中考真題） 33. 如圖所示，只閉合開關S1，風扇M和燈泡都不工作；只閉合開關S2，燈泡工作；同時閉合開關S1、S2，燈泡和風扇M都工作，請按要求把電路連接完整。  第十九章 生活用電-基礎練 一、單選題 1. 小雨觸摸自己家的電冰箱門時，手被“麻”了一下。對于造成小雨手“麻”的原因有四種猜想，你認為合理的猜想是（　?。?A. 線路中火線斷路 B. 電冰箱金屬外殼接觸到絕緣層破損的火線 C. 線路中零線斷路 D. 電冰箱的金屬外殼接了地線 【答案】B 【解析】 【詳解】A．火線斷路，手接觸冰箱門是不會觸電的，故A不符合題意； B．火線與電冰箱的金屬外殼接觸，金屬外殼就相當于火線的延伸，手接觸金屬外殼就會觸電，故B符合題意； C．線路中零線斷路，冰箱不能工作，但如果金屬外殼不漏電，手接觸電冰箱門也不會觸電，故C不符合題意； D．電冰箱門的金屬外殼接了地，金屬外殼即使和火線接觸，電流也會通過地線流入大地，人接觸金屬外殼是不會觸電的，故D不符合題意。 故選B。 2. 下列關于家庭電路的常識，說法正確的是（ ） A. 照明燈的控制開關應接在燈泡和零線之間 B. 用漏電保護器替代空氣開關，一樣可以在發生短路或總功率過大時跳閘切斷電路 C. 更換燈泡時無需斷開開關，只要注意操作小心即可 D. 家里的電線需要定期檢查更換 【答案】D 【解析】 【詳解】A．出于安全用電考慮，燈的開關應接在燈泡和火線之間，故A錯誤； B．漏電保護器是保護人安全的控制開關，只有在漏電的情況下才能切斷電路；而空氣開關是保護電路用的，在總電流過大時可以自動切斷電路，二者的作用不同，不能互換，故B錯誤； C．燈泡必須斷開開關，確保安全，不能心存僥幸，故C錯誤； D．為了確保電路安全，家里的電線需要定期檢查更換，故D正確。 故選D。 3. 關于家庭電路和安全用電，下列符合安全用電規范的是（　　） A. 圖甲：三腳插頭中的L腳接地線 B. 圖乙：測電筆使用時要用指尖抵住筆尾金屬電極 C. 圖丙：空氣開關跳閘，一定是家庭電路出現短路情況造成的 D. 圖?。喊l(fā)生此類觸電時，電路中的“漏電保護器”會自動切斷電路 【答案】B 【解析】 【詳解】A．三腳插頭中較長的插腳E是接用電器的金屬外殼的，三孔插座的E是接地線的，當三腳插頭插入到三孔插座時，用電器金屬外殼就接地了，L是接火線的，故A不符合題意； B．圖乙中，測電筆可以用來區分零線和火線，使用時要用指尖抵住上端的金屬帽，故B符合題意； C．空氣開關跳閘，可能是家庭電路出現短路，也可能是用電器總功率過大，故C不符合題意； D．這種現象電流會從人的右手邊到左手邊回到零線，火線和零線中的電流相等，所以漏電保護器不會自動切斷電路，故D不符合題意。 故選B。 4. 如圖所示三孔插座，其內部連接方式符合安全用電原則的是（　?。? A. B. C. D. 【答案】B 【解析】 【詳解】根據安全用電的原則：三孔插座的正確接法是“左零右火上接地”；開關應該接在插座的火線上。故B符合題意，ACD不符合題意。 故選B。 5. 安全用電關乎人民的生命和財產安全。關于圖中安全用電的圖片，說法不正確的是（　　） A. 圖甲：空氣開關既有保險絲的功能，又方便操作，發現跳閘后直接再推上即可 B. 圖乙：漏電保護開關能夠自動檢測比較火線電流和零線電流的大小，發現漏電情況能及時切斷電路 C. 圖丙：使用大功率的電暖氣時要注意檢查連接電暖氣的導線的溫度 D. 圖?。弘妱?dòng)車充電起火大多數是因?yàn)槎搪吩斐傻?【答案】A 【解析】 【詳解】A．家庭中的空氣開關突然跳閘，是由于短路或總功率過大等原因?qū)е码娏鬟^(guò)大形成的，所以應該先檢查電路的故障，排除故障后，再將空氣開關復位，故A錯誤，符合題意； B．家庭電路中，當進戶線的火線與零線的電流不相等，且差值達到一定值時，安裝在干路上的漏電保護器就會切斷電路，故B正確，不符合題意； C．使用大功率的電暖氣時，電路中的電流較大，在相同時間內導線產生的熱量較大，要注意檢查連接電暖氣的導線的溫度，故C正確，不符合題意； D．當電源電壓U一定時，如果發生短路，電路的總電阻很小，電流就會很大，電線過熱容易引起火災事故，故D正確，不符合題意。 故選A 6. 關于生活用電，以下說法錯誤的是（　?。?A. 發生如圖所示的觸電時，漏電保護器會切斷電流 B. 絕緣皮破損容易造成短路，也容易造成觸電事故 C. 圖中電能表與空氣開關允許通過的最大電流相同 D. 保險絲是用鉛銻合金制作的，電阻比較大、熔點比較低 【答案】A 【解析】 【詳解】A．人站在絕緣板凳上，雙手同時觸摸火線、零線，電流不會導向大地，圖中電流是從火線經過人體到零線，這種雙線觸電方式使火線和零線之間的電流始終相等，所以漏電保護器不會工作，故A錯誤，符合題意； B．絕緣皮破損火線和零線容易連接一起，會造成短路，容易造成觸電事故，故B正確，不符合題意； C．電路中的最大電流要同時考慮電能表、輸電線和保險絲的承受能力，圖中電能表與空氣開關允許通過的最大電流相同，故C正確，不符合題意； D．保險絲采用電阻率大熔點低的鉛銻合金制成，在電流過大時能自動切斷電源，故D正確，不符合題意。 故選A。 7. 如圖為某家庭中電路的簡化圖，若該電路中各處的連接都是正確的，則關于該家庭電路，下列說法中不正確的是（　　） A. a線是火線，b線是零線 B. 電路中出現短路故障時，空氣開關會自動切斷電路 C. 電能表是測量家庭電路中用電器總功率的儀表 D. 臺燈與電視機接入電路時，是并聯關系 【答案】C 【解析】 【詳解】A．控制燈泡的開關要接在火線和燈泡之間，如圖該電路中各處的連接都是正確的可知，a線是火線，b線是零線，故A正確，不符合題意； B．電路中出現短路故障時，電路中電流變大，空氣開關會自動切斷電路，故B正確，不符合題意； C．電能表是測量家庭電路中消耗電能多少的儀表，故C錯誤，符合題意； D．臺燈與電視機接入電路時，是并聯關系，二者可以獨立工作，互不影響，故D正確，不符合題意。 故選C。 8. 如圖是常用的插線板，閉合開關，指示燈發光，且插孔可以提供工作電壓，下列說法正確的是（　?。? A. 圖中A與火線相連，B與零線相連 B. 將試電筆插入C孔，其氖管會發光 C. 若A、B兩孔發生短路，則其它插孔仍可提供工作電壓 D. 若指示燈斷路不能發光，開關閉合時插孔也能提供工作電壓 【答案】D 【解析】 【詳解】A．三孔插座的接法是左零右火上接地，所以圖中A與零線相連，B與火線相連，故A錯誤； B．C孔接地線，所以氖管不會發光，故B錯誤； C．圖中各插孔是并聯的，所以A、B兩孔發生短路，插座就會短路，其它插孔不能提供工作電壓，故C錯誤； D．指示燈與各個插孔之間是并聯的， 所以指示燈斷路，不影響其他插孔，開關閉合時插孔也能提供工作電壓，故D正確。 故選D。 9. 如圖所示的家庭電路，插座不能正常工作，經檢測發現b、d間斷路，閉合開關S下列說法正確的是（　　） A. 正確使用試電筆接觸圖中a點，試電筆會發光 B. 若此時站在地上的人接觸c點，漏電保護器會切斷電路 C. 若開關短路，保險絲會熔斷 D. 若將開關和燈互換位置，燈不會發光 【答案】A 【解析】 【詳解】A．用試電筆接觸圖中a點，a點與火線相連，試電筆會發光，故A正確； B．若站在地上的人接觸c點，c點接觸的是零線，與大地之間的電壓是0V，則電流不會經過人體，即沒有發生漏電現象，所以漏電保護器不會切斷電路，故B錯誤； C．若開關短路，相當于開關是閉合的，不會引起電路中的電流過大，保險絲不會熔斷，故C錯誤； D．若將開關和燈泡位置互換，燈泡仍然正常發光，但該接法容易發生觸電事故，故D錯誤 故選A。 二、多選題 10. 如圖所示關于家庭電路，下列說法正確的是（　?。? A. 圖1中三腳插頭接入三孔插座后，金屬外殼接地，能防止萬一外殼帶電時對人造成傷害 B. 圖2是空氣開關，當家庭電路中電流過大時空氣開關會切斷電路 C. 圖3是漏電保護器，當站在地上的人接觸火線時漏電保護器會切斷電路 D. 圖4中的電路斷開開關時，手接觸點M不會發生觸電事故 【答案】ABC 【解析】 【詳解】A．圖1中三腳插頭接入三孔插座后，金屬外殼接地，能防止萬一外殼帶電時對人造成傷害，故A正確； B．圖2是空氣開關，當家庭電路中電流過大或者發生短路時空氣開關會自動切斷電路，故B正確； C．圖3是漏電保護器，當站在地上的人接觸火線時，火線和零線中的電流不相等，漏電保護器會自動切斷電路，保護人身安全，故C正確； D．圖4中的電路斷開開關時，手接觸點M，人體與火線是連通的，當人直接或間接接觸火線時就會發生觸電事故，故D錯誤。 故選ABC。 三、填空題 11. 如圖所示是安裝了空氣開關和漏電保護器的住宅內配電系統，它們都是安全用電的小衛士。用測電筆辨別火線和零線時，測電筆與人體之間的連接方式是_________聯；當家庭電路中用電器的總功率過大或發生_________時，空氣開關會自動斷開，對用電器起到保護作用；當站在地上的人使用插座時，不小心接觸了火線，________會迅速切斷電路，對人體起到保護作用。 【答案】 ①. 串 ②. 短路 ③. 漏電保護器 【解析】 【詳解】[1]由測電筆的使用原理可知，用測電筆辨別火線和零線時，此時導線、測電筆的金屬桿、大電阻、人體、大地之間串聯。 [2]當電路中發生短路或用電器總功率過大時，造成電流過大，空氣開關會自動斷開，切斷電路，對用電器起到保護作用。 [3]當站在地上的人使用插座時，不小心接觸了火線，造成火線和零線的電流不相等，此時漏電保護器會迅速切斷電路，對人體起到保護作用。 12. 電熱水壺接入電路必須使用______（選填“兩孔”或“三孔”）插座，防止因金屬外殼帶電而發生觸電事故。如圖所示，用螺絲刀形狀的試電筆辨別火線、零線時，正確的使用方式是______（選填“甲”或“乙”）。 【答案】 ①. 三孔 ②. 甲 【解析】 【詳解】[1][2]電熱水壺接入電路必須使用三孔插座，防止因金屬外殼帶電而發生觸電事故。使用試電筆時，手必須接觸筆尾金屬體，不能接觸筆尖金屬體，如圖所示，用螺絲刀形狀的試電筆辨別火線、零線時，正確的使用方式是甲。 13. 電熱水壺是利用電流的________效應工作的。小明家要購買一只電熱水壺，他發現某商場有容積相同、額定電壓均為220V、額定功率分別為800W和1800W的兩種電熱水壺。家中給電熱水壺供電插座的額定電流是5A，從安全用電的角度考慮，小明應選購________的電熱水壺。如圖電熱水壺的插頭中插腳①較長，將插頭插入插座時，可確保電熱水壺的金屬外殼先接觸________線，避免觸電事故。  【答案】 ①. 熱 ②. 800 ③. 地 【解析】 【詳解】[1]電流通過導體時電能轉化為內能，這種現象叫電流的熱效應。電熱水壺是利用電流的熱效應工作的。 [2]容積相同、額定電壓均為220V、額定功率分別為800W和1800W的兩種電熱水壺。家中給電熱水壺供電插座的額定電流是5A，根據P=UI，功率分別為800W和1800W的兩種電熱水壺正常工作時的電流分別為 因家中給電熱水壺供電插座的額定電流是5A，從安全用電的角度考慮，小明應選購800W的電熱水壺。 [3]電熱水壺較長的插腳與電熱水壺金屬外殼相連，插座上①相應的導線與室外的大地相連，因電熱水壺的插頭中插腳①較長，將插頭插入插座時，可確保電熱水壺的金屬外殼先接觸地線，避免觸電事故。 四、作圖題 14. 完成圖中的電路圖。 【答案】 【解析】 【詳解】根據題意可知：插座要按照“左零線、右火線、上地線”的規則接入家庭電路中，漏電保護器、開關要接在火線上，螺口燈泡的上端要接火線，側面要接零線，如圖所示： 15. 如圖所示，甲圖是酒店的房卡及插卡槽，它相當于一個開關，只有房卡插入卡槽里，房間內的燈和插座才能工作，房卡抽出卡槽，全房間斷電請根據實際情況在乙圖中畫出完整的實物連線電路圖。 【答案】 【解析】 【詳解】由題意可知，房卡開關為總開關處于干路上，接在并聯支路和火線之間，燈和三孔插座并聯，其中電燈開關與控制的燈泡串聯在一條支路上，火線先連接螺絲口燈泡的金屬頂點，螺旋套直接連接在零線上；插座為另一條支路，插座的上面的孔接地線，如圖所示 一、單選題 （2023·陜西·統考中考真題） 16. 下列做法符合安全用電的是（　?。?A. 家庭電路使用絕緣皮破損的電線 B. 用濕抹布擦拭正在工作的用電器 C. 發現有人觸電時，應立即切斷電源 D. 家用電器的金屬外殼未接地 【答案】C 【解析】 【詳解】A．使用絕緣皮破損的導線，易發生觸電事故，故A不符合題意； B．濕抹布是導體，用濕抹布擦正在工作的電器，接觸帶電體容易發生觸電，故B不符合題意； C．發現有人觸電后，應該首先切斷電源，然后再進行其他的救護措施，故C符合題意； D．家用電器具有金屬外殼，金屬外殼要接地，防止金屬外殼漏電，發生觸電事故，故D不符合題意。 故選C。 （2023·四川瀘州·統考中考真題） 17. 學習家庭電路相關知識后，小浩對設計的如圖所示家庭電路及其使用的下列認識，正確的是（　?。? A. 圖中兩盞燈泡與其對應控制開關的連接都是正確的 B. 電冰箱的插頭地線插腳脫落，仍可插入插座P長期使用 C. 如果燈泡L2不能正常工作，則插座Q也一定不能正常工作 D. 斷開開關S2，正確使用驗電筆檢查燈泡L2兩端接線柱，氖管都不會發光 【答案】D 【解析】 【詳解】A．為了保證用電安全，控制燈泡的開關應連接在火線與燈泡之間，即開關應控制火線，圖中S1控制的是零線，故A錯誤； B．電冰箱的插頭地線插腳脫落，插入插座P，若電冰箱漏電，會引起觸電事故，故B錯誤； C．燈泡L2、插座Q是并聯的，如果燈泡L2不能正常工作，插座Q還可以正常工作，故C錯誤； D．圖中S2控制的是火線，開關斷開，燈L2不帶電，若斷開開關S2，正確使用驗電筆檢查燈泡L2兩端接線柱，氖管都不會發光，故D正確。 故選D。 （2022·廣西桂林·統考中考真題） 18. 在如圖所示的各場景中，符合安全用電要求的是（　?。?A. 導線絕緣層破損 B. 同時使用大功率電器過多 C. 冰箱外殼接地 D 雙手同時分別接觸火線和零線 【答案】C 【解析】 【詳解】A．導線絕緣層破損后，容易出現漏電現或短路，不符合安全用電要求，故A不符合題意； B．同時使用大功率電器過多，功率過大會導致電路中的電流過大發熱嚴重，容易引起火災，不符合安全用電要求，故B不符合題意； C．冰箱外殼接地是為了防止外殼帶電而發生觸電現象，符合安全用電的要求，故C符合題意； D．雙手同時分別接觸火線和零線會造成觸電現象，不符合安全用電要求，故D不符合題意。 故選C。 （2023·湖南長沙·統考中考真題） 19. 某家庭電路的連接如圖所示，下列說法正確的是（　　） A. a點所在的電源線是零線 B. 空氣開關只能安裝在b點處 C. c點所在的導線與大地相連 D. 和是串聯的 【答案】C 【解析】 【詳解】A．根據燈泡和插座的接線可知a點所在的電源線為火線，故A錯誤； B．為保護電路，空氣開關需要安裝在火線上，及a點處，故B錯誤； C．根據安全用電原則，三孔插座中的上接線柱需要與地線相連，即c點所在的導線與大地相連，故C正確； D．由圖可知，兩燈泡首首相連，尾尾相連為并聯，故D錯誤。 故選C。 （2021·貴州黔東南·統考中考真題） 20. 如圖所示的四種情況中，符合安全用電原則的是（　?。? A. 電動機外殼沒有接地 B. 使用絕緣層破損的電線 C. 人靠近高壓帶電體 D. 使用試電筆時，手要接觸筆尾金屬體 【答案】D 【解析】 【分析】 【詳解】A．所有有金屬外殼的用電器在使用時都必須要接地，電動機外殼沒有接地不符合安全用電的原則，故A不符合題意； B．使用絕緣層破損的電線容易發生觸電事故，不符合安全用電的原則，故B不符合題意； C．人靠近高壓帶電體也可能發生觸電事故，不符合安全用電的原則，故C不符合題意； D．使用試電筆時，手接觸筆尾金屬體使試電筆形成閉合回路，符合安全用電的原則，故D符合題意。 故選D。 （2021·山東濰坊·統考中考真題） 21. 一款塔式多孔插座如圖所示，其技術參數為：最大電壓250V，最大電流10A，關于該插座的接線和使用方法正確的是（　?。? A. 插座通電后可用濕布擦去表面灰塵 B. 插座內可以只接火線和零線 C. 手機充電器使用后應與插座斷開 D. 標有“220V，3000W”的電熱水器可使用該插座 【答案】C 【解析】 【分析】 【詳解】A．濕布導電，插座通電后用濕布擦去表面灰塵可能觸電，故A錯誤； B．三孔插座需要接地線，防止觸電，故B錯誤； C．為了安全，手機充電器使用后要拔離插座，故C正確； D．插座最大功率為 P=UI=250V×10A=2500W＜3000W 電熱水器不可以使用該插座故，D錯誤。 故選C。 （2021·浙江湖州·統考中考真題） 22. 以下四幅家庭電路圖中，連接正確的是（　?。?A. B. C. D. 【答案】A 【解析】 【分析】 【詳解】斷路器接在火線上，開關接在火線上，燈泡接在零線上，更安全，故A正確。 故選A。 （2023·江蘇徐州·統考中考真題） 23. 對于如圖所示的部分家庭電路，下列說法正確的是（　?。? A. a是零線 B. bc之間的電壓為 220V C. 燈泡和接在插座上的用電器串聯 D. 測電筆測試插座右孔，氖管會發光 【答案】D 【解析】 【詳解】A． 由圖知，開關接在導線a上，所以a是火線，b是零線，故A錯誤； B．導線b是零線，導線c是地線，零線和大地之間的電壓為0，故B錯誤； C．燈泡和接在插座上的用電器工作時互不影響，是并聯關系，故C錯誤； D．插座的左孔接零線，右孔接火線，所以測電筆插入插座的右插孔氖管發光，故D正確。 故選D。 （2023·遼寧本溪·統考中考真題） 24. 如圖是浴室使用的帶防護罩的插座，其外殼上標有“10A”。下列有關該插座的使用及安全用電說法正確的是（　?。? A. 插座與照明燈之間是串聯的 B. 三孔插座的右孔與家庭電路的零線相連 C. 插座允許接入兩個任意大功率用電器同時使用 D. 防護罩能防止進水所引起的安全事故 【答案】D 【解析】 【詳解】A．插座是為了方便可移動的用電器而設置的，插座和照明燈是并聯的，故A錯誤； B．三孔插座的接線是左零右火中間接地，故B錯誤； C．插座的外殼上標有“10A”，即插座允許通過的最大電流為10A，當用電器的功率大于1200W時稱為大功率用電器，此時用電器的電流  兩個這樣的用電器同時使用，總電流為  超過插座允許通過的最大電流，故C錯誤； D．插座是在浴室使用的，水是導體，當插座進水后會造成短路而發生安全事故，故D正確。 故選D。  二、多選題 （2023·湖南株洲·統考中考真題） 25. 在生活和工作中，應注意安全用電和科學防雷，下列做法符合要求的是（　?。?A. 電動機外殼接地 B. 開關接在火線和燈泡間 C. 靠近高壓線掉落區 D. 雷雨時樹下避雨 【答案】AB 【解析】 【詳解】A．電動機外殼接地主要是從安全角度考慮，因?yàn)殡妱?dòng)機在使用時，因短路、絕緣皮老化、過熱等原因，隨時有漏電的可能。電動機外殼接地是符合安全要求的，故A符合題意； B．家庭電路中把開關接在火線和燈泡之間是符合安全要求的，當開關斷開時，人接觸到燈泡不會觸電；如果開關接到零線和燈泡之間，開關斷開時，雖然燈泡不發光，但人接觸到燈泡就會與火線形成通路而觸電，故B符合題意； C．因?yàn)榇蟮厥菍?dǎo)體，所以人不能太靠近高壓線掉落區，故C不符合題意； D．雷雨時，樹干表面因有水而能夠?qū)щ?，大?shù)很容易導上雷電，在樹下躲雨的人容易觸電，故D不符合題意。 故選AB。 三、填空題 （2023·廣西·統考中考真題） 26. 家中同時使用多個大功率用電器，很容易造成導線中___________過大而發生火災：直接用手去拔絕緣皮破損的電源插頭，可能因接觸___________（選填“火線”或“零線”）造成觸電。 【答案】 ①. 總電流 ②. 火線 【解析】 【詳解】[1]家中同時使用多個大功率用電器時，家中總功率過大，根據P=UI，當電壓一定時，總功率越大，電流就越大，所以很容易造成導線中電流過大造成火災。 [2]直接用手去拔絕緣皮破損的電源插頭，有可能觸碰到火線，和人體構成閉合回路造成觸電。 （2022·山東聊城·統考中考真題） 27. 如圖所示，控制燈泡開關要接在___________（選填“1”或“2”）處。將電水壺的三腳插頭插入三孔插座中，這樣做可以讓它的金屬外殼與插座中的___________（選填“火”“零”或“地”）線相連，以防止外殼帶電時，對人造成傷害。 【答案】 ①. 1 ②. 地 【解析】 【詳解】[1]家庭電路中開關和它所控制的電燈是串聯的，因此為了用電安全開關必須接在火線上，所以控制燈泡的開關要接在1處。[2]將電水壺的三腳插頭插入三孔插座中，電水壺的金屬外殼與插座中的地線相連，這樣即使金屬外殼帶電，電流也會通過地線導入大地，防止觸電事故的發生。 （2021·貴州畢節·統考中考真題） 28. 如圖是常見的家庭電路。從圖中發現：電燈與插座______（選填“串聯”或“并聯”），開關安裝在______（選填“火線”或“零線”）上。三孔插座的上方孔必須與______（選填“火線”或“零線”或“地線”）接通。 【答案】 ①. 并聯 ②. 火線 ③. 地線 【解析】 【分析】 【詳解】[1]插座是用來連接用電器的，在家庭電路中各用電器并聯，因此，電燈與插座之間是并聯的。 [2]家庭電路中，用電器的開關應該接在火線與用電器之間，這樣在檢修電路時斷開開關，切斷火線，可防止發生觸電事故。 [3]三孔中的上孔應接地線，這樣做的目的是防止發生觸電事故。 （2021·山東濟寧·統考中考真題） 29. “珍愛生命，安全用電”是同學們?nèi)粘Ｉ畋仨毦邆涞陌踩庾R(shí)，在家庭電路中，為防止觸電事故的發生，必須把用電器的開關安裝在______線上，用測電筆辨別火線、零線時，圖中執筆方式正確的是______。 【答案】 ①. 火 ②. 甲 【解析】 【分析】 【詳解】[1]為安全用電，用電器的開關應安裝在火線上，斷開開關時，切斷火線，才能防接觸用電器發生觸電事故。 [2]用測電筆辨別火線、零線時，手必須接觸金屬筆尾，這時火線、金屬筆尖、大電阻、氖管、金屬筆尾、人體、大地構成閉合通路，氖管才會放光，因此甲圖正確。 （2023·遼寧營口·統考中考真題） 30. 家庭電路的部分電路圖如圖所示（電路連接正確）。根據電路圖可以判斷甲、乙兩根進戶線中___________是火線。只閉合開關S1，燈L1正常發光，此時用試電筆接觸a點，試電筆的氖管___________（選填“發光”或“不發光”）；再閉合開關S2，燈L1馬上熄滅，則故障原因可能是燈L2___________（選填“短路”或“斷路”）。 【答案】 ①. 甲 ②. 不發光 ③. 短路 【解析】 【詳解】[1]連接電路時，開關應該接在火線和用電器之間，圖中開關接在甲和燈泡直接，所以甲是火線。 [2]只閉合開關S1，燈L1正常發光，此時用試電筆接觸a點，因a點與零線相連，a點與大地間的電壓為0V，所以此時試電筆的氖管不發光； [3]再閉合開關S2，燈L1馬上熄滅，不可能是燈泡L2斷路，并聯電路互不影響，如果燈泡L2斷路，燈L1發光，可能是燈L2短路，火線和零線連接，發生短路，導致電路中電流過大，保險絲熔斷。 （2023·甘肅蘭州·統考中考真題） 31. 如圖所示的家庭電路中，開關閉合后，保險絲因電流過大而熔斷。甲、乙兩圖產生電流過大的原因是不同的，甲圖中的原因是___________；乙圖中的原因是___________。 【答案】 ①. 用電器總功率過大 ②. 短路 【解析】 【詳解】[1][2]家庭電路中電流過大總共有兩個原因：短路和總功率過大；用電器總功率等于各個用電器功率之和，甲圖中并聯的用電器太多，總功率太大，根據公式P=UI，電流會非常大；乙圖中金屬線將火線和零線接通，造成短路，電流直接通過導線，由于導線電阻很小，導致電流過大。 四、作圖題 （2023·江蘇蘇州·統考中考真題） 32. 圖中，將家庭電路補充完整（虛框內一處接保險絲“ ”，另一處用導線連接）。 【答案】 【解析】 【詳解】用戶線進入用戶，火線首先進入保險絲，由圖可知中間的線是零線，最上面的是火線，最下面的線是地線。三孔插座的接法：上孔接地線，左孔接零線，右孔接火線，如圖所示： （2023·內蒙古通遼·統考中考真題） 33. 如圖所示，只閉合開關S1，風扇M和燈泡都不工作；只閉合開關S2，燈泡工作；同時閉合開關S1、S2，燈泡和風扇M都工作，請按要求把電路連接完整。 【答案】 【解析】 【詳解】根據題意知道，只閉合開關S1，風扇M和燈泡都不工作；只閉合開關S2，燈泡工作；同時閉合開關S1、S2，燈泡和風扇M都工作，這說明該電路為并聯電路，開關S1在支路中控制風扇，開關S2在干路中，如圖所示：
