初中物理第三節 科學探究：電動機為什么會轉動獲獎?wù)n件ppt

這是一份初中物理第三節 科學探究：電動機為什么會轉動獲獎?wù)n件ppt，文件包含173科學探究電動機為什么轉動課件pptx、173科學探究電動機為什么轉動備作業解析版docx、173科學探究電動機為什么轉動備作業原卷版docx等3份課件配套教學資源，其中PPT共34頁， 歡迎下載使用。

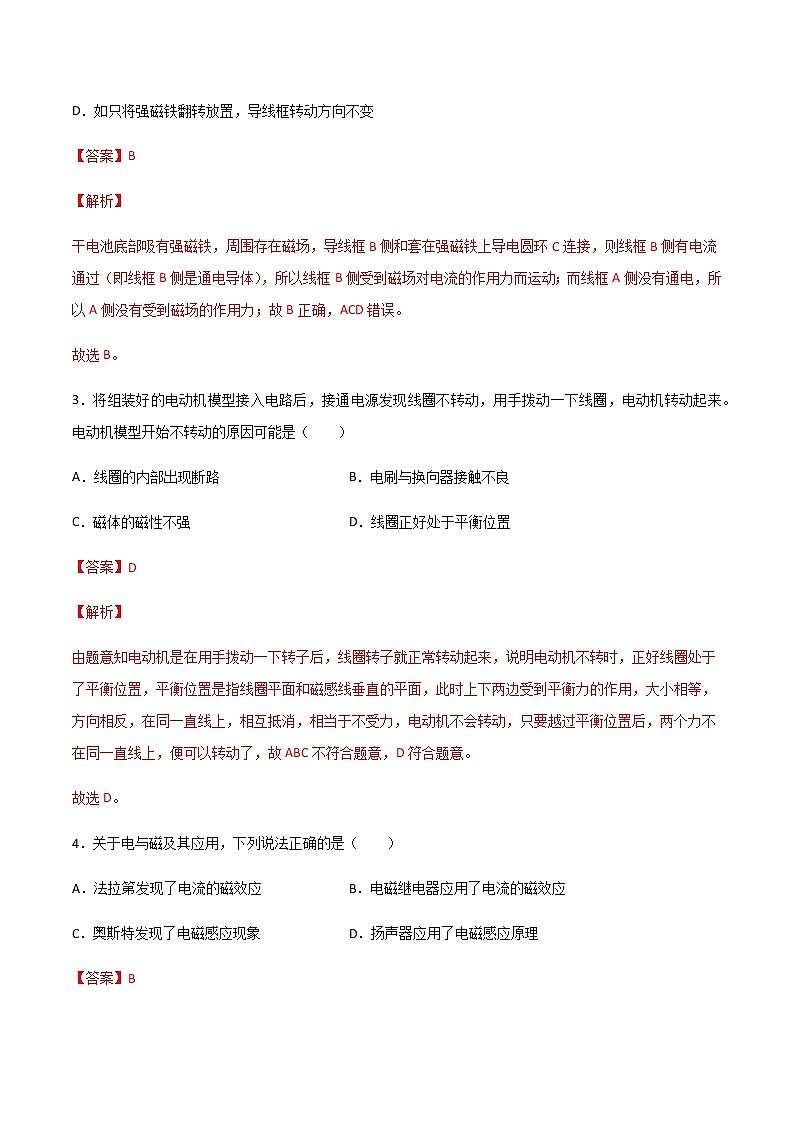

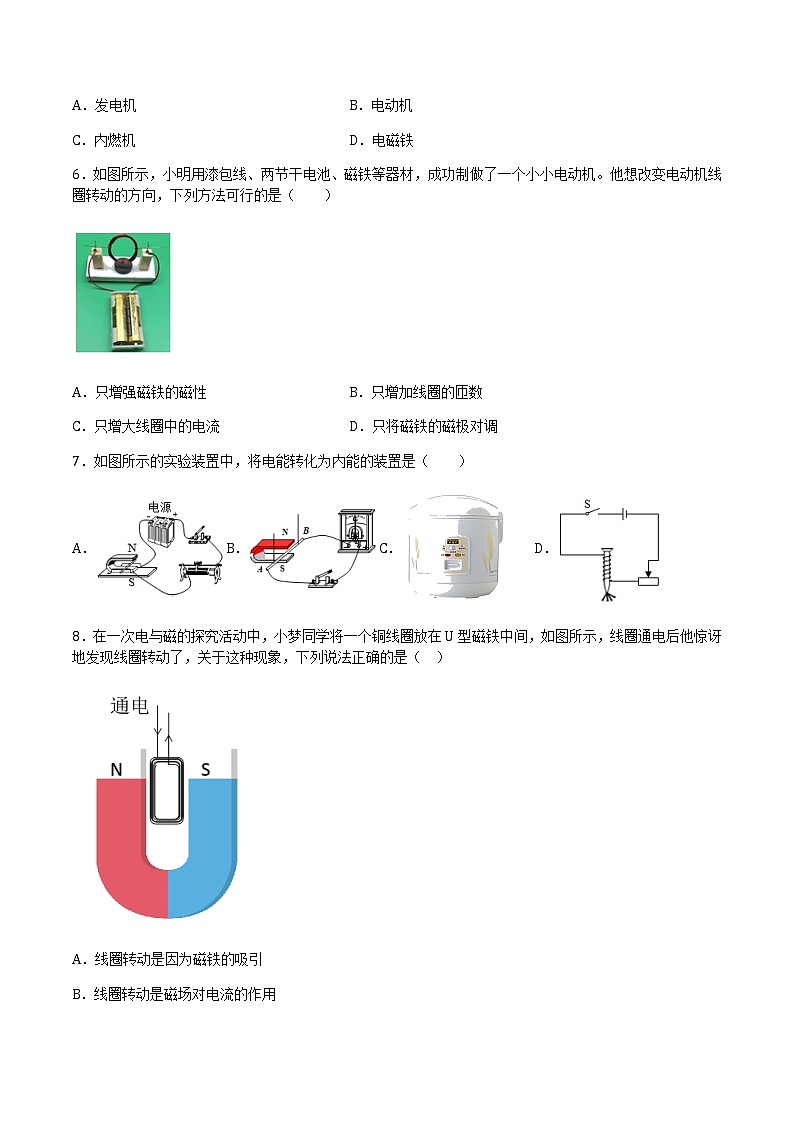

17.3科學探究：電動機為什么轉動一、單選題1．下列家用電器中，主要利用“磁場對通電導體有力的作用”這一原理工作的是（　?。?/span>A．電風扇 B．電飯煲 C．微波爐 D．冰箱2．如圖所示，干電池底部吸有強磁鐵（可導電），在干電池的正極上支有一“門”字形導線框，導線框B側和套在強磁鐵上導電圓環C連接，導線框和圓環C能夠一起繞干電池持續轉動，圓環C在轉動過程中與強磁鐵接觸良好，則（　?。?/span>A．只有導線框A側受到磁場對電流的作用B．只有導線框B側受到磁場對電流的作用C．導線框A側、導線框B側均受到磁場對電流的作用D．如只將強磁鐵翻轉放置，導線框轉動方向不變3．將組裝好的電動機模型接入電路后，接通電源發現線圈不轉動，用手撥動一下線圈，電動機轉動起來。電動機模型開始不轉動的原因可能是（　　）A．線圈的內部出現斷路 B．電刷與換向器接觸不良C．磁體的磁性不強 D．線圈正好處于平衡位置4．關于電與磁及其應用，下列說法正確的是（　?。?/span>A．法拉第發現了電流的磁效應 B．電磁繼電器應用了電流的磁效應C．奧斯特發現了電磁感應現象 D．揚聲器應用了電磁感應原理5．物理學原理在生產、生活中有著廣泛的應用，很多機器、設備都是根據物理學原理制成的。利用右圖所示實驗的原理可以制成（  ）A．發電機 B．電動機C．內燃機 D．電磁鐵6．如圖所示，小明用漆包線、兩節干電池、磁鐵等器材，成功制做了一個小小電動機。他想改變電動機線圈轉動的方向，下列方法可行的是（    ）A．只增強磁鐵的磁性 B．只增加線圈的匝數C．只增大線圈中的電流 D．只將磁鐵的磁極對調7．如圖所示的實驗裝置中，將電能轉化為內能的裝置是（　?。?/span>A．B．C． D．8．在一次電與磁的探究活動中，小夢同學將一個銅線圈放在U型磁鐵中間，如圖所示，線圈通電后他驚訝地發現線圈轉動了，關于這種現象，下列說法正確的是（  ）A．線圈轉動是因為磁鐵的吸引B．線圈轉動是磁場對電流的作用C．利用該現象原理可制成發電機D．通電電流越大線圈轉動的越慢9．如圖所示，揚聲器是把電信號轉化為聲信號的裝置，工作時線圈中通入攜帶聲音信息、時刻變化的電流。下列說法中錯誤的是（  ）A．揚聲器工作過程利用的是電磁感應原理B．錐形紙盆振動越快，產生的聲音音調越高C．錐形紙盆振幅越大，產生的聲音響度越大D．線圈中通入的是方向變化的電流，所以錐形紙盆來回振動，產生聲音10．如圖所示是小明自制的簡易電動機示意圖矩形線圈由一根漆包線繞制而成，漆包線的兩端分別從線圈的一組對邊的中間位置引出，并作為線圈的轉軸將線圈架在兩個金屬支架之間，線圈平面位于豎直面內永磁鐵置于線圈下方，為了使電池與兩金屬支架連接后線圈能連續轉動起來，他應將（　　）A．左、右轉軸下側的絕緣漆都刮掉B．左、右轉軸上下兩側的絕緣漆都刮掉C．左轉軸上側的絕緣漆刮掉，右轉軸下側的絕緣漆刮掉D．僅將一個轉軸上的絕緣漆全部刮掉  二、填空題11．電動機在現代生產、生活中有廣泛的應用。（1）如圖所示是電動機原理圖，將通電線圈abcd置于磁場中，線圈的ab、cd邊受到______，使線圈轉動起來；（2）某電動車是利用電動機來驅動車輪轉動的，遇到障礙時，只要按下倒車開關就能改變線圈中______來實現倒車。12．如圖航拍無人機，它核心部件是電動機，它是把___________能轉化成___________能的裝置。13．如圖所示是揚聲器的構造示意圖，它主要由固定的永磁體、線圈和錐形紙盆構成，當線圈中通過如圖所示的電流時，線圈受到磁鐵的吸引向左運動；當線圈通過相反方向的電流時，線圈受到磁鐵的排斥向______運動，由于通過線圈的電流的方向 不斷變化，線圈就不斷地來回振動，帶動錐形紙盆______，揚聲器便發出了______．揚聲器的工作原理是______．14．如圖為直流電動機模型.（1）直流電動機的工作原理是________.電動機工作時，能夠使線圈平穩、連續不停地轉動下去是靠________來實現的（2）若要改變電動機的轉動方向，下列方法中可行的是________.A．同時改變電流方向和磁場方向B．只改變電流方向或只改變磁場方向C．使電動機線圈中的電流增大D．使磁場增強15．直流電動機的主要組成部分：________(又稱轉子)、________(又稱定子)、換向器和電刷．觀察直流電動機模型的兩個電刷，它們分別與換向器的____________相接觸，使電源和線圈組成________電路，換向器又能使線圈在剛經過平衡位置時能及時地________電流方向．16．如圖所示的裝置可用于研究磁場對電流作用及電動機工作的問題。閉合開關后可看到的現象是導軌上的導體棒會動起來，這說明______ 。若要改變電動機轉動的方向可以采取的措施有______ 或______ 。若要改變電動機轉動的快慢可采取的措施是______ 。在實驗中如果有四個大小相同實心鋁棒和銅棒、空心鋁棒和銅棒．你選的是______ ，理由是______ 。17．研究電動機的工作過程。 （1）電動機的工作原理是磁場對______ 有力的作用。圖甲中，線圈左右兩邊框ab、cd的受力方向相反，其原因是______ 。線圈從圖示位置再轉動______ 度后線圈將恰好達到平衡位置，并最終停在該位置。（2）圖乙中的線圈可以持續轉動，是因為它加裝了______ ，該裝置能在線圈______ （選填“剛轉到”、“即將轉到”或“剛轉過”）平衡位置時，自動改變線圈中的電流方向。（3）圖丙所示的電動機模型中，調換模型中器件______ （填圖中的序號）的放置可以方便改變電動機的轉動方向．通電后電動機模型的線圈不轉動，用手拔一下，線圈就連續轉動起來，則剛才線圈不轉動的原因是______ 。18．如圖所示，一根垂直于紙面的導線P放置在一水平放置條形磁鐵的正上方，若導線受到磁鐵給它的作用力的方向豎直向下，則導線中電流的方向是垂直紙面______（選填：“向外”或“向內”）；現將該導線稍微向右平移一段距離，如圖所示，則這根導線受到磁鐵對它的作用力的方向為______． 三、作圖題19．如圖所示，（a）圖中?表示導體中電流方向垂直紙面指向紙內時，導體在磁場中的受力方向。試根據這一關系，標出圖中通電導體的受力方向，（c）圖中通電導體中的電流方向以及圖中的磁極。（______）20．有兩個通電螺線管，它們的一端都位于圖甲中的虛線框內．為探究兩個通電螺線管之間的磁場方向，把9枚小磁針分別放在方框內9個小黑點的位置上，實驗記錄小磁針靜止時的指向如圖乙所示．睛你將圖乙中所有小磁針的N極涂黑．21．如圖，開關S閉合后，根據通電導體ab的電流方向、受到磁場力F的方向，在圖中標出磁鐵的N極和S極。 四、實驗題22．研究電動機的工作過程．（1）電動機的工作原理是磁場對______有力的作用．甲圖中，線圈左右兩邊框ab、cd的受力方向相反，其原因是______．（2）乙圖中的線圈所在的位置______（填“是”或“不是”）平衡位置，圖中C、D組成的裝置叫______，它的作用是在線圈______（填“剛轉到”“即將轉到”或“剛轉過”）平衡位置時，自動改變線圈中的電流方向，從而使線圈持續轉動電動機工作時是把電能轉化為______．23．在研究“磁場對通電導體的作用”實驗中。 (1)利用如圖所示的裝置研究“磁場對電流的作用”時，應在a、b之間接入______（選填“靈敏電流計”或“電源”），根據該原理可制成______；(2)在乙圖中，通電后cd段導線受磁場力F1的方向為豎直向下，此時，ab段導線所受磁場力F2的方向是豎直向上，F1與F2不是一對平衡力，這是因為兩個力______；(3)要使圖乙中的線圈持續轉動，應在其外部加裝換向器，自動改變線圈中的______。圖乙中的設備將電能轉化為______。24．圖甲所示為小東同學探究“通電導體在磁場中受力”的實驗電路。他接通電源，觀察并記錄了圖乙所示的 (b) (c)三組實驗現象：(a)蹄形磁體N極在上方，導體棒通入由B至A方向的電流時，受力方向水平向右；(b)蹄形磁體N極在上方，導體棒通入由A至B方向的電流時，受力方向水平向左；(c)蹄形磁體S極在上方，通入由B至A方向的電流時，導體棒受力方向水平向左。根據小東所記錄的三組實驗現象，請你提出一個可探究的科學問題：_________。25．如圖1所示，是研究“磁場對通電導體的作用”的實驗．（1）開關閉合后，通電導體a從靜止向右運動．這說明磁場對通電導體有______的作用．（2）僅把磁體左右換位，如圖2所示．開關閉合后，通電導體a是否會向右運動？答:____________．原因是____________________________________________．（3）若要研究“通電導體的受力方向與電流方向的關系”，應把圖1的電路如何改裝?答:______________________．26．探究“影響電動機轉動的因素”電路圖猜想電動機轉動的速度與電流的大小有關；電動機轉動的方向與電流的方向、磁場的方向有關.進行實驗（1）連接電路，閉合開關，觀察電動機轉子轉動的情況.若電路連接良好，但開始時，電動機不轉動，則應當_______________________.（2）通過改變________________，改變電動機電流方向，并觀察到電動機反向轉動.（3）保持電流的方向不變，將________________，觀察到電動機反向轉動.（4）移動滑動變阻器的滑片，使它接入電路的電阻增大，觀察到電動機的轉速將__________.分析論證得出實驗結論：①________________.②________________. 27．圖(甲)是直流電動機模型(主要部件見文字說明)，圖22(乙)是自制簡易電動機模型．現在主要討論圖(乙)簡易電動機的制作與操作問題： （1）繞制線圈的銅絲外表有漆皮，必須對線圈引出線的兩端(擱置于銅質彎鉤的部位)進行刮漆處理，刮漆方法見放大圖．按這種方法刮漆，目的是使線圈能夠_________________，因此這一部位就相當于圖(甲)中的_____________________(填某一部件的名稱)。（2）如果整個制作沒有問題，但接上電源后線圈不動，這時應做哪些嘗試?(說出兩點即可) ①_____________________________；②_____________________________。（3）通電后線圈能轉動，如要改變轉動方向，可采取的做法是：①_____________________________ ；②_____________________________。28．葉子姐姐在探究磁場對電流作用的實驗中，將直導線換作一塊厚度為、寬度為的導體板.如圖所示，將電壓表連在導體板的兩側，發現電壓表指針發生偏轉，說明導體板兩端存在電壓，這個電壓叫做霍爾電壓．葉子姐姐進一步做了如下實驗：次數板的材料板的厚度 通入板的電流 磁場強度 霍爾電壓 1甲 1.02乙0.73甲 0.54乙 1.45甲 2.06乙    （1）由上述實驗乙材料的數據可得：霍爾電壓 ________（ 為系數，稱為乙材料的“霍爾系數”），其中 ________（寫出數值和單位）．（2）由甲、乙兩種材料做成厚度相同的導體板，通入相同的電流，放入同一個磁場中，產生霍爾電壓較大的是材料________．（3）請你將表中的空格填上_____．
