人們的生活越來越離不開電了。

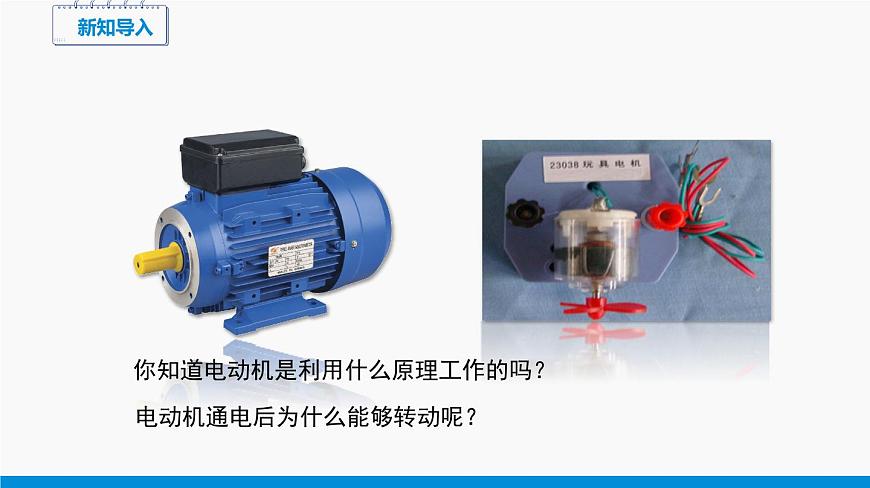

你知道電動機是利用什么原理工作的嗎？
電動機通電后為什么能夠轉動呢？

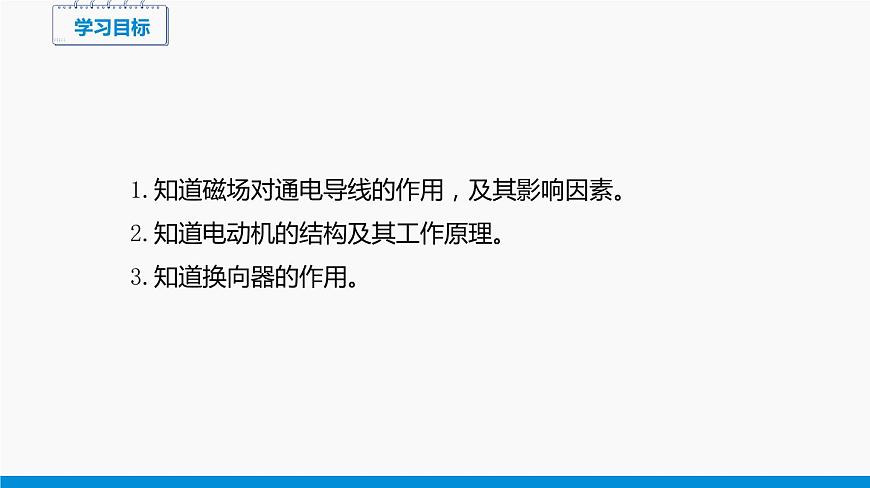

1.知道磁場對通電導線的作用，及其影響因素。2.知道電動機的結構及其工作原理。3.知道換向器的作用。

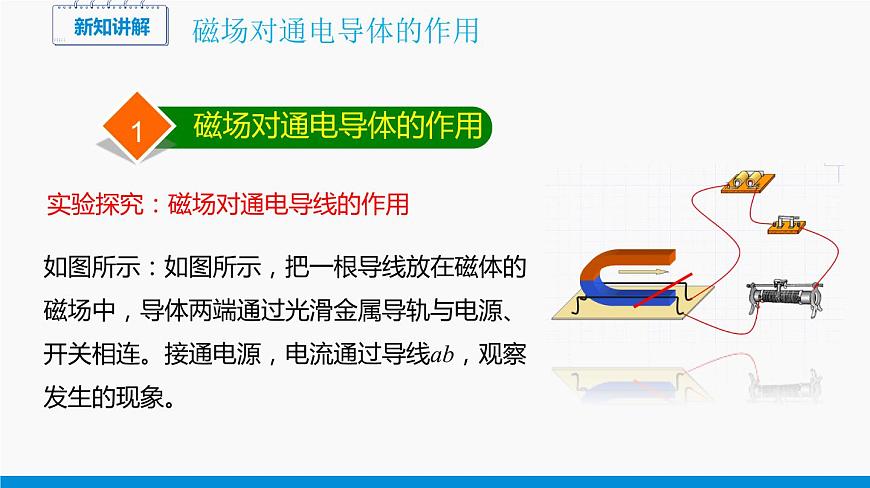

如圖所示：如圖所示，把一根導線放在磁體的磁場中，導體兩端通過光滑金屬導軌與電源、開關相連。接通電源，電流通過導線ab，觀察發生的現象。
實驗探究：磁場對通電導線的作用

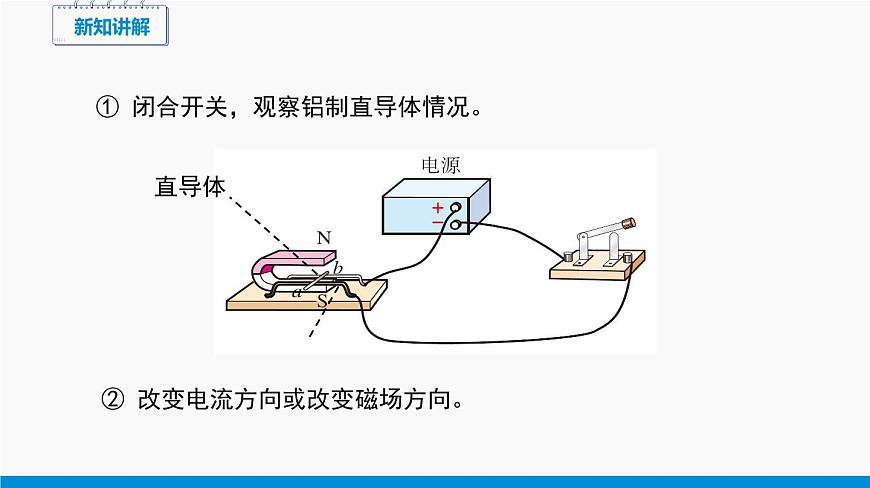

① 閉合開關，觀察鋁制直導體情況。
② 改變電流方向或改變磁場方向。

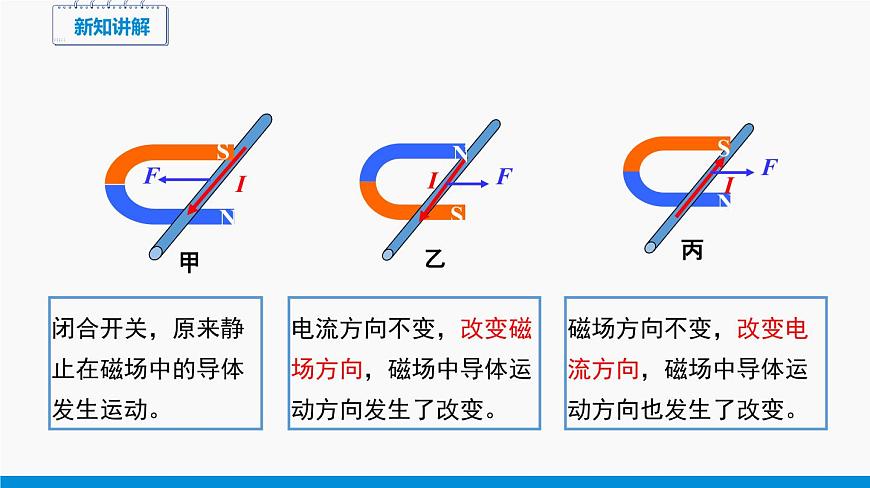

磁場方向不變，改變電流方向，磁場中導體運動方向也發生了改變。
閉合開關，原來靜止在磁場中的導體發生運動。
電流方向不變，改變磁場方向，磁場中導體運動方向發生了改變。
1.通電導線在磁場中要受到力的作用。
2.通電直導線在磁場中受到力的方向與電流的方向、磁場的方向有關。
想一想我們知道了通電導體在磁場中受到力的作用。如果把一個通電的線圈放在磁場里，線圈會運動嗎？怎樣運動？
　　通電線圈可以在磁場里轉動過一定角度，但不能持續轉動。
為什么線圈不能持續轉動呢?
通電線圈在磁場中兩邊受力，但方向相反，發生順時針轉動。
　　當線圈的平面與磁場垂直時，通電線圈受平衡力作用，達到平衡位置。這時由于慣性，線圈還會繼續轉動。
線圈靠慣性越過平衡位置后，磁場力作用的結果使線圈逆時針旋轉。
　　如果在線圈越過平衡位置后停止對線圈供電，由于慣性，線圈繼續轉動。轉動半周后再繼續供電，線圈不就可以持續轉下去了嗎？
　　如果在線圈轉動的后半周，不是停止給線圈供電，而是設法改變后半周的電流方向，使線圈在后半周也獲得動力，線圈不就能轉得更平穩了嗎？
通電線圈受磁場力作用，開始順時針旋轉。通電線圈剛過平衡位置，換向器自動改變線圈中的電流方向。通電線圈轉過平衡位置后，在磁場力的作用下繼續順時針轉動。
通過換向器可以使線圈中電流每半周改變一次。
換向器：使線圈一轉過平衡位置就改變線圈中的電流方向
電動機有很多的優點：構造簡單、控制方便、體積小、效率高，而且對環境污染很小。
電動機廣泛應用于生產生活實際
1. 通電導線在磁場中會受到力的作用，其受力的方向跟磁場方向和電流方向有關。從能的轉化觀點看， 這是將電能轉化為機械能。2. 線圈平面與磁感線的方向垂直時，線圈所在的位置叫做平衡位置。平衡位置的線圈不受力的作用，線圈繼續轉動是由于慣性。3. 換向器的作用：當線圈到達平衡位置時，自動改變線圈中的電流方向，使線圈連續轉動。線圈轉一周，電流方向改變2次。
借助如圖所示的實驗裝置，曉明探究“磁場對通電直導線的作用”。閉合開關，原本靜止的輕質硬直導線AB水平向右運動。要使AB水平向左運動，下列措施中可行的是(　　)A．將A、B兩端對調B．將滑動變阻器的滑片向右移動C．換用磁性更強的蹄形磁體D．將蹄形磁體的N、S極對調
【例2】如圖所示，使線圈位于兩磁極間。 (1)通電后，圖甲中ab段導線的電流方向是 ________(填“由a到b”或“由b到a”)。圖中ab段導線受磁場力的方向向上，用箭頭標示出圖丙中ab段導線所受磁場力的方向。 (2)線圈轉過圖乙所示位置，用________的辦法可使線圈靠磁場力繼續順時針轉動至少半圈。
