三年（2022-2024）中考物理真題分類匯編（全國通用）專題13 機械和機械效率（原卷版）

這是一份三年（2022-2024）中考物理真題分類匯編（全國通用）專題13 機械和機械效率（原卷版），共18頁。試卷主要包含了【跨學科·中藥與物理】，【跨學科·古代典籍中的物理學】，【新中考·科學探究】等內容，歡迎下載使用。

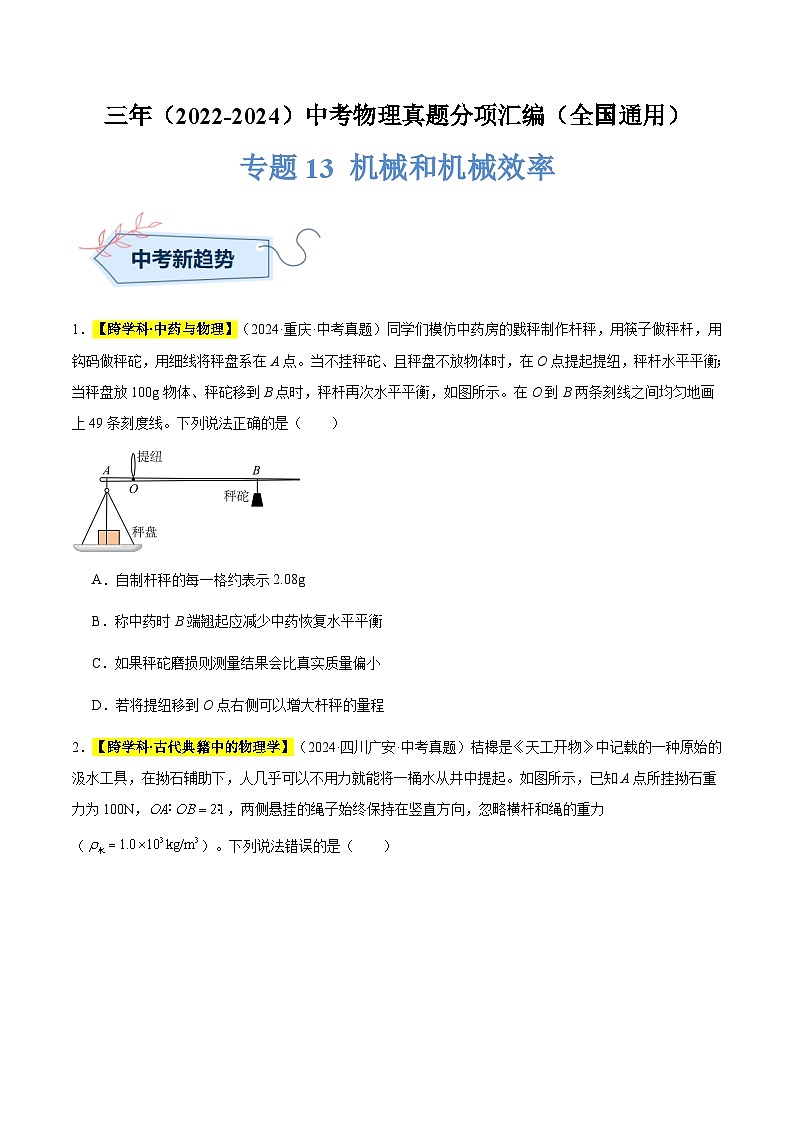

1．【跨學科·中藥與物理】（2024·重慶·中考真題）同學們模仿中藥房的戥秤制作桿秤，用筷子做秤桿，用鉤碼做秤砣，用細線將秤盤系在A點。當不掛秤砣、且秤盤不放物體時，在O點提起提紐，秤桿水平平衡；當秤盤放100g物體、秤砣移到B點時，秤桿再次水平平衡，如圖所示。在O到B兩條刻線之間均勻地畫上49條刻度線。下列說法正確的是（ ）
A．自制桿秤的每一格約表示2.08g
B．稱中藥時B端翹起應減少中藥恢復水平平衡
C．如果秤砣磨損則測量結果會比真實質量偏小
D．若將提紐移到O點右側可以增大桿秤的量程

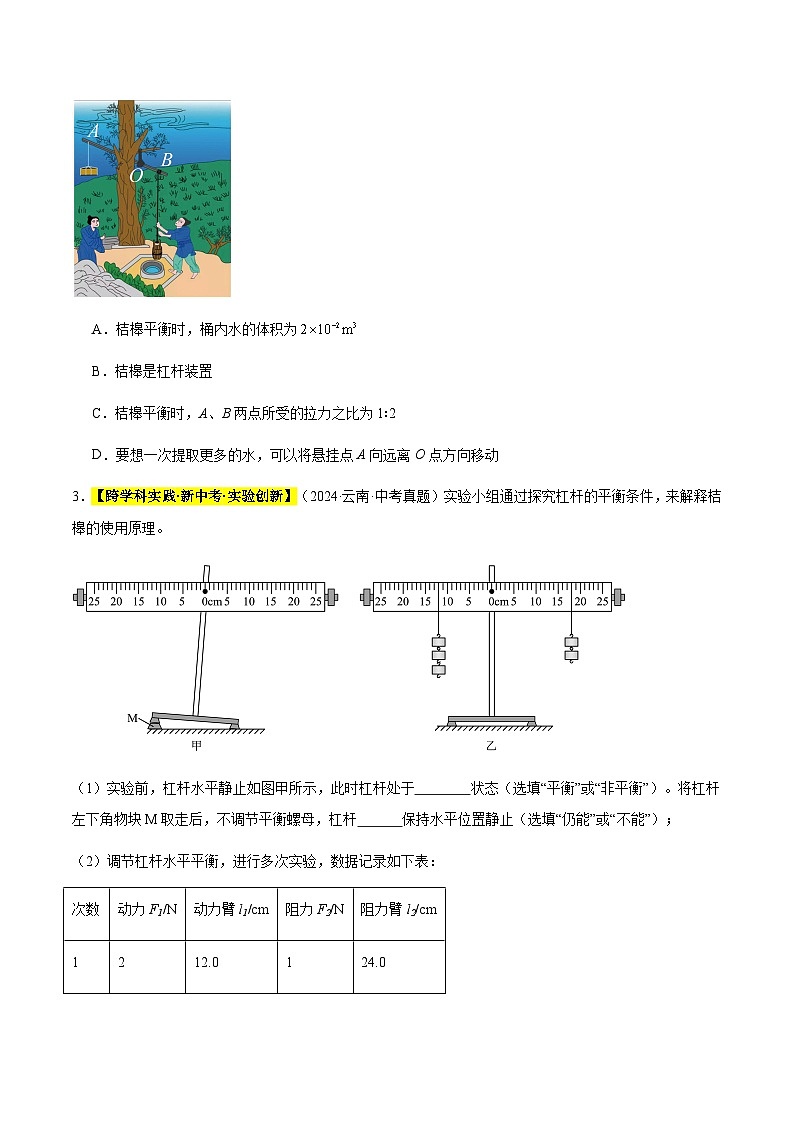

2．【跨學科·古代典籍中的物理學】（2024·四川廣安·中考真題）桔槔是《天工開物》中記載的一種原始的汲水工具，在拗石輔助下，人幾乎可以不用力就能將一桶水從井中提起。如圖所示，已知A點所掛拗石重力為100N，，兩側懸掛的繩子始終保持在豎直方向，忽略橫桿和繩的重力（）。下列說法錯誤的是（ ）
A．桔槔平衡時，桶內水的體積為
B．桔槔是杠桿裝置
C．桔槔平衡時，A、B兩點所受的拉力之比為1∶2
D．要想一次提取更多的水，可以將懸掛點A向遠離O點方向移動

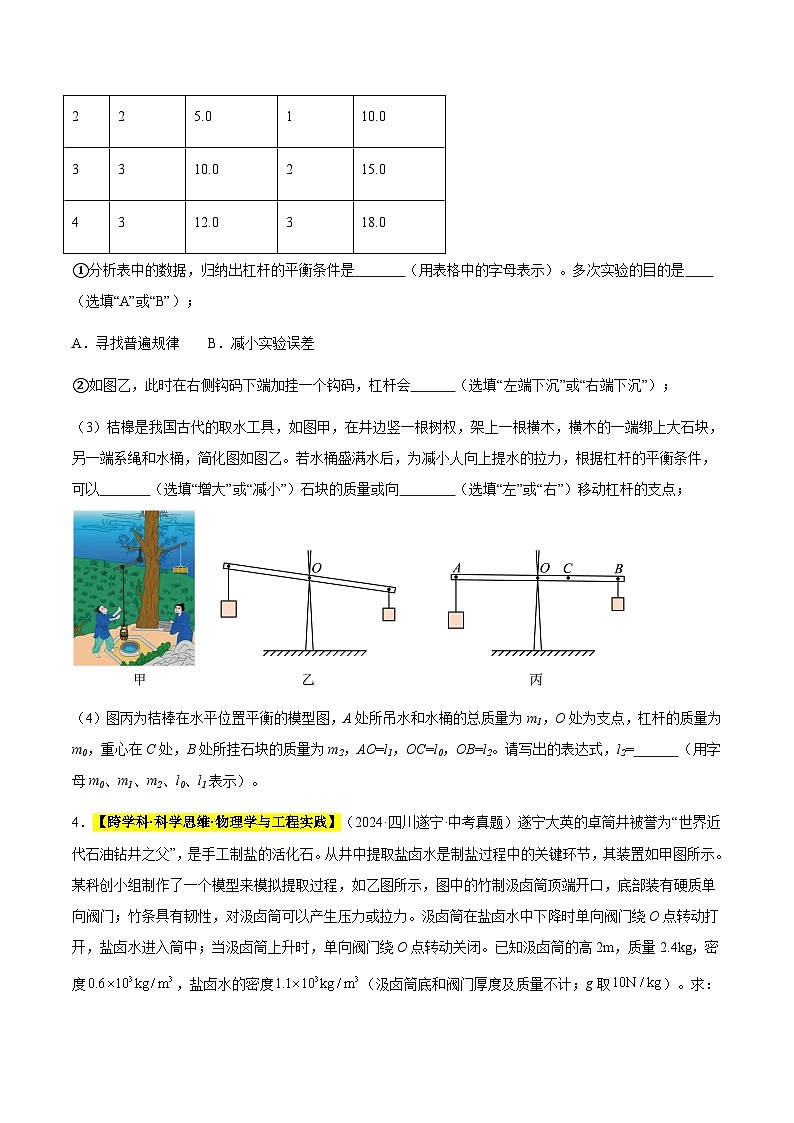

3．【跨學科實踐·新中考·實驗創新】（2024·云南·中考真題）實驗小組通過探究杠桿的平衡條件，來解釋桔槔的使用原理。
（1）實驗前，杠桿水平靜止如圖甲所示，此時杠桿處于 狀態（選填“平衡”或“非平衡”）。將杠桿左下角物塊M取走后，不調節平衡螺母，杠桿 保持水平位置靜止（選填“仍能”或“不能”）；
（2）調節杠桿水平平衡，進行多次實驗，數據記錄如下表：
①分析表中的數據，歸納出杠桿的平衡條件是 （用表格中的字母表示）。多次實驗的目的是 （選填“A”或“B”）；
A．尋找普遍規律 B．減小實驗誤差
②如圖乙，此時在右側鉤碼下端加掛一個鉤碼，杠桿會 （選填“左端下沉”或“右端下沉”）；
（3）桔槔是我國古代的取水工具，如圖甲，在井邊豎一根樹權，架上一根橫木，橫木的一端綁上大石塊，另一端系繩和水桶，簡化圖如圖乙。若水桶盛滿水后，為減小人向上提水的拉力，根據杠桿的平衡條件，可以 （選填“增大”或“減小”）石塊的質量或向 （選填“左”或“右”）移動杠桿的支點；
（4）圖丙為桔棒在水平位置平衡的模型圖，A處所吊水和水桶的總質量為m1，O處為支點，杠桿的質量為m0，重心在C處，B處所掛石塊的質量為m2，AO=l1，OC=l0，OB=l2。請寫出的表達式，l2= （用字母m0、m1、m2、l0、l1表示）。
4．【跨學科·科學思維·物理學與工程實踐】（2024·四川遂寧·中考真題）遂寧大英的卓筒井被譽為“世界近代石油鉆井之父”，是手工制鹽的活化石。從井中提取鹽鹵水是制鹽過程中的關鍵環節，其裝置如甲圖所示。某科創小組制作了一個模型來模擬提取過程，如乙圖所示，圖中的竹制汲鹵筒頂端開口，底部裝有硬質單向閥門；竹條具有韌性，對汲鹵筒可以產生壓力或拉力。汲鹵筒在鹽鹵水中下降時單向閥門繞O點轉動打開，鹽鹵水進入筒中；當汲鹵筒上升時，單向閥門繞O點轉動關閉。已知汲鹵筒的高2m，質量2.4kg，密度，鹽鹵水的密度（汲鹵筒底和閥門厚度及質量不計；g取）。求：
（1）汲鹵筒實心部分的體積；
（2）汲鹵筒浸沒在鹽鹵水中時受到的浮力大小；
（3）汲鹵筒浸沒在鹽鹵水中靜止時，竹條對它所施加力的大小和方向；
（4）取出裝滿鹽鹵水的汲鹵筒后，在豎直狀態下，要將閥門剛好頂開至少需用多大的力（筒的取水口與單向閥門均看作面積為的圓形；鹽鹵水對閥門壓力的作用點等效在閥門圓心處）。
5．【新中考·科學探究】（2024·湖北·中考真題）如圖是漢代畫像磚上描繪的《史記》中“泗水取鼎”畫面，兩邊各有數人用繩子通過滑輪拉起掉落水中的鼎。圖中的這種滑輪 （選填“能”或“不能”）起到省力的作用；此時兩邊繩子對鼎豎直向上的拉力分別為、，鼎受到的拉力之和為 。鼎在水中上升的過程中，其底部所受水的壓強 （選填“增大”、“減小”或“不變”）。
6．【新中考·科技創新·模型建構】（2024·湖北·中考真題）2024年6月2日至3日，嫦娥六號完成了人類首次月球背面采樣。如圖，嫦娥六號的機械臂正繞O點轉動，將采集的月球樣品送往貯存裝置。請畫出樣品對機械臂上A點的作用力F的力臂l。
7．【新中考·科學探究】（2024·山西·中考真題）小明在成長筆記中記錄了如下錯題，請你幫助他找出錯誤之處、分析錯因并寫出正確解答過程。
考點1 杠桿
1．【新中考·創新實驗】（2024·河北·中考真題）在“探究杠桿的平衡條件”實驗中，小明使用可繞O點自由轉動、刻度均勻的杠桿，以及多個重為0.5N的鉤碼進行了以下操作：
（1）不掛鉤碼時，杠桿在圖中所示的位置靜止。小明將杠桿左邊的螺母調至最左端，發現杠桿右側還略向下傾斜，此時小明應向 （選填“左”或“右”）調節杠桿右邊的螺母，使杠桿水平并靜止，達到平衡狀態；
（2）給杠桿兩側掛上不同數量的鉤碼，設右側鉤碼對杠桿施的力為動力F1，左側鉤碼對杠桿施的力為阻力F2；測出杠桿水平平衡時的動力臂和阻力臂；多次實驗并把數據填入下表；
小明分析表格中的數據發現，第 次實驗數據有誤，剔除這一組數據后，初步得出杠桿的平衡條件：動力×動力臂=阻力×阻力臂；
（3）第4次實驗結束后，小明撤去右側鉤碼，改用彈簧測力計繼續實驗。如圖所示，他在左側A點懸掛三個鉤碼，再用彈簧測力計（未畫出）在B點拉杠桿。杠桿重新在水平位置平衡時，彈簧測力計的示數可能為 （選填序號）。
①2.0N ②2.5N ③3.0N ④35N
（4）筷子是中國傳統餐具，體現了我國古代勞動人民的智慧。用筷子夾東西時，所屬的杠桿類型與第 次實驗時的杠桿類型相同；
（5）小明選用質量分布均勻但兩端粗細不同的筷子玩“托筷子”游戲時，用一根筷子把另一根筷子MN水平托起來，圖為筷子穩定時的俯視圖，筷子MN的重心在O′點，此時 （選填“MO′”或“O′N”）段更重一些；
【拓展】如圖所示，小明在一根均勻硬質細桿上挖出等間距的5道細凹槽，將細桿分成6等份，并分別在細桿兩端和凹槽處標記出“0、1、2、3、4、5、6”，然后在兩端對稱安裝合適的螺母。支架（未畫出）支撐在任一標記處時，都要重新調節螺母，使細桿不掛物體時在水平位置平衡?，F(xiàn)把重為2N的物體懸掛在標記“6”處，僅在其他標記處放置支架和懸掛最大容積為800mL、重為1N的小桶，通過改變支架支撐的位置和小桶懸掛的位置，并調整小桶內的水量，可以有 種方案使細桿在水平位置平衡。水的密度為1.0×103kg/m3，g取10N/kg。
2．【跨學科·物理學與日常生活·模型建構】（2024·安徽·中考真題）如圖甲所示，用核桃鉗夾核桃時，用力握緊手柄即可夾碎核桃。將上部的手柄ABC簡化為如圖乙所示的杠桿，若F1=20N，l1=10cm，l2=4cm，忽略杠桿自身的重力，則F2的大小為 N。
3．（2022·湖南邵陽·中考真題）某天，“生物”和“物理”兩位大師在一起進行體育鍛煉。“生物”大師伸出健碩的手臂對“物理”大師說：“看，我能提起很重的物體哦（如圖）！"“物理”大師豎起大拇指說：“真厲害！其實，你的前臂就是物理學中的一根杠桿。”以下對于這根杠桿在提起重物的過程中，分析合理的是（ ）
A．前臂杠桿的支點O在肘關節處B．肱二頭肌給橈骨的力F1是阻力
C．重物給前臂的力F2是動力D．前臂是一根省力杠桿
4．（2023·四川南充·中考真題）圖甲是小明自行車的手閘，其中ABO可視為一種杠桿，簡化示意圖如圖乙，O為支點，F(xiàn)2為阻力，請?jiān)趫D乙中畫出作用在A點的最小動力F1及其力臂l1。
5．（2023·河北·中考真題）在均勻直尺的中央挖一小凹槽，把一個薄金屬片一端插入橡皮中，另一端支在直尺的凹槽內制成一個簡易“天平”。靜止時直尺水平平衡。在直尺的兩側各放一個相同的小盤，在小盤中倒入質量不等的大米和小米，調整小盤在直尺上的位置，使直尺再次水平平衡。如圖所示。由圖可知，大米的質量 （選填“大于”或“小于”）小米的質量。F是左盤對直尺施加的力，請?jiān)趫D中畫出F的力臂 。現向左盤中再加入少量大米，寫出一種能夠使直尺恢復平衡的方法： 。

6．（2023·重慶·中考真題）桔槔是《天工開物》中記載的一種原始的汲水工具。如圖所示，硬桿用細繩懸掛在樹上，桿可繞點自由旋轉且與樹之間無作用力，用細繩將重力為20N、容積為的桶懸掛在端，在端重120N的拗石輔助下，人可輕松將一桶水從井中提起，；懸掛桶的繩子始終保持在豎直方向上，忽略桿和繩的重力。
（1）桶裝滿水時，求水的質量；
（2）空桶在井中漂浮時，求桶排開水的體積；
（3）一重力為480N的人用桔槔將裝滿水的桶提出水面后（忽略桶外壁沾水），桔槔處于平衡狀態時，人與地面的受力面積為500cm2，求人對地面的壓強。

7．（2023·廣東深圳·中考真題）如圖1是古時勞動人民用工具抬起木料的情景，如圖二中已知其中，木料的體積為，木塊的密度為。
（1）求木材所受重力？
（2）如圖2，在B端有一木材對繩子的力F1為，當F2為大時，木料剛好被抬起？
（3）隨著時代發展，亮亮同學發現吊車能更方便地提起重物。如圖3用一吊車勻速向上提起木材，已知提升的功率為，那這個吊車在10s內可以將該木料提升的高度為多高？
8．（2022·湖北武漢·中考真題）我國萬米深潛作業次數和下潛入數位居世界首位。圖甲所示為我國“奮斗者"號載人潛水器的海試現場。
（1）潛水器的前邊固定著一個采樣籃，里面放著海底沉積物采樣器等工具，采樣器是一個下端開口的圓柱形玻璃管。潛水器兩側各連著一只機械手臂，其中一只機械手臂的簡化示意圖如圖乙所示，它由金屬桿AB、OC和可以伸縮的液壓桿AC組成，C點為機械手臂和潛水器的連接點。當液壓桿伸長或縮短時，會帶動金屬桿AB繞著O點轉動，金屬桿B端就會向上提或向下壓采樣器；
①請?jiān)趫D乙中畫出水平金屬桿的B端豎直向下壓采樣器時，采樣器對金屬桿AB的力的示意圖；
②若OA、OC和AC的長分別是18cm、24cm和30cm，OB的長是72cm，這只機械手臂的液壓桿AC對水平金屬桿A端的拉力是200N，玻璃管水平的圓環形管口和海底沉積物的接觸面積是2cm2時，則豎直狀態下的玻璃管的圓環形管口對海底沉積物產生的壓強是多少Pa?（不考慮金屬桿AB和采樣器它們受到的重力和浮力）
（2）總質量是36t且處于懸浮狀態的潛水器在海底完成作業后，會拋卸吸附在艙外的壓載鐵再上浮。為了確保艙內作業人員的安全，科學家們?cè)谠O(shè)計“奮斗者”號時，可以讓潛水器在不能拋卸壓載鐵時進行“斷臂求生”，即讓潛水器在深海拋掉兩只機械手臂和采樣籃等物體后再上浮。若某次深海演練拋掉質量是1.8t。體積是0.3m3的兩只機械手臂和采樣籃等物體，則此時潛水器受到的浮力是多少N?浮力比重力大多少N?
考點2 滑輪
9．【科學探究·科學思維·模型建構】（2024·四川達州·中考真題）如圖所示，一重為200N底面積為0.4的方形玻璃缸（玻璃缸壁的厚度忽略不計），玻璃缸中裝有重1000N的水。上方有一輕質桿OA，在繩子AC的拉力作用下可繞豎直墻上O點轉動，現在OA的中點B處懸掛一滑輪組。已知每個滑輪重20N，滑輪組上懸掛著重300N的物體甲，將浸沒的重物甲緩慢拉離水面后，玻璃缸中水位下降了5cm，（忽略物體帶出的水，，g取10N/kg）求：
（1）當重物甲拉離水面后，玻璃缸對地面的壓強；
（2）重物甲浸沒在水中時所受的浮力；
（3）滑輪組的繩子不會斷裂，當時，桿OA剛好水平，若繩子AC能承受的最大拉力時，利用此裝置將重物拉離水面后緩慢上升過程中的最大機械效率是多少。（不計桿OA和繩子的重力及繩與滑輪間的摩擦）
10．（2024·重慶·中考真題）建筑工人通過如圖所示的裝置將一桶質量為45kg的涂料從地面提起，桶離開地面后在4s內緩慢上升0.8m，工人所用的拉力為500N。下列說法中正確的是（ ）
A．該裝置做的有用功為400J
B．該裝置的機械效率為90％
C．繩子自由端移動的平均速度為0.4m/s
D．桶離開地面前，工人拉力逐漸增大，桶對地面的壓強不變
11．（2024·四川達州·中考真題）如圖所示，A、B兩物體疊放在水平桌面上，，，A、B均為正方體，邊長分別為20cm、10cm。在拉力的作用下，5s內，物體A、B一起向右勻速直線移動了3m。若不計滑輪和繩自重及繩與滑輪間的摩擦，下列說法錯誤的是（ ）
A．A與B之間的摩擦力為0B．A對地面的壓強為2500Pa
C．繩子自由端移動的速度為1.2m/sD．拉力F做功的功率為30W
12．（2022·山東濰坊·中考真題）圖甲所示為工人師傅乘坐吊籃在高空粉刷樓體外墻的情景，吊籃可在電動機的作用下實現升降，其簡化結構原理如圖乙所示。吊籃的質量為，兩名工人及工具的總質量為，某次吊升過程中，吊籃在內勻速上升了。不計滑輪重、繩重和摩擦，關于該過程的分析正確的是（ ）

A．吊籃的動能不變B．吊籃的機械能守恒
C．電動機對繩子的拉力為D．電動機拉動繩子的功率為
13．（2024·甘肅白銀·中考真題）將物體A、B置于如圖所示的裝置中，物體B恰好勻速下降，已知A重，B重，則A所受地面的摩擦力為 N；若對A施加一個水平向左的拉力F，剛好使A在原來的水平面上勻速向左運動，則拉力F大小為 N。（不計繩重、滑輪重及繩子與滑輪間的摩擦）
14．（2022·遼寧鞍山·中考真題）建筑工地的工人用如圖所示的滑輪組來提升重物。已知重物G＝900N，不計繩重和摩擦，當繩子自由端的拉力F＝400N時，可將重物勻速提升2m。在此過程中，拉力F做功 J，滑輪組的機械效率為 ；若將該滑輪組的機械效率提高5%，需要用此滑輪組提升 N的重物。
15．（2023·山東棗莊·中考真題）提高機械效率可以充分發揮機械設備的作用，對節能減排、提高經濟效益有重要的意義。某科技創新小組根據生活經驗和客觀事實，對影響滑輪組機械效率的因素作出如下猜想：
猜想I：滑輪組的機械效率與物體被提升的高度有關
猜想Ⅱ：滑輪組的機械效率與動滑輪的重力有關
猜想Ⅲ：滑輪組的機械效率與所提物體的重力有關
根據猜想，運用如圖甲、乙、丙所示的裝置進行了實驗探究，測得的實驗數據如下表所示。
（1）實驗時應沿豎直方向 緩慢向上拉動彈簧測力計；
（2）分析表中數據可知：第3次實驗是利用了圖 的裝置完成的，它的機械效率η= ；
（3）比較2、4兩次實驗數據，可驗證猜想I是 （選填“正確”或“錯誤”）的；
（4）通過比較 （填實驗序號）兩次實驗數據得出結論：同一滑輪組提升重物時，物重越大，滑輪組的機械效率越高；
（5）通過比較2、3兩次實驗數據可得出結論：不同滑輪組提升相同重物時，動滑輪越重，滑輪組的機械效率 。
16．（2024·江蘇蘇州·中考真題）某起重機的滑輪組結構示意如圖所示，其最大載重為5t。起重機將3600kg的鋼板勻速提升到10m高的橋墩上，滑輪組的機械效率為80%。不計鋼絲繩的重力和摩擦，g取。求
（1）克服鋼板重力做的功；
（2）鋼絲繩的拉力F；
（3）滑輪組滿載時的機械效率（保留一位小數）。
考點3 斜面和輪軸
17．（2022·甘肅蘭州·中考真題）如圖所示，斜面長10m，高4m。用平行于斜面F=50N的拉力，將重100N的物體，從斜面的底端勻速拉到頂端。在此過程中，下列說法正確的是（ ）
A．利用此裝置既可以省力，也可以省功B．物體受到的摩擦力為50N
C．對物體所做的有用功為500JD．該斜面的機械效率為
18．（2022·山西·中考真題）六一兒童節前夕，小明妹妹所在的幼兒園將要舉辦“親子滑草”比賽，比賽須知如圖所示。為了贏得比賽，他們?nèi)疫M(jìn)行了討論。小明認為：高度一定，越陡的坡用時應越短，要選擇最陡的坡；媽媽認為：體重越大，滑行用時越少，應讓體重最大的爸爸和妹妹參加。請你選擇小明或小明媽媽的觀點設計一個實驗進行探究，為優化參賽方案提供建議。
答案一：選擇小明的觀點設計實驗
（1）實驗器材：
（2）實驗步驟： 。
（3）實驗結論： 。
答案二：選擇媽媽的觀點設計實驗
（1）實驗器材：
（2）實驗步驟： 。
（3）實驗結論：
19．（2023·廣東·中考真題）明代宋應星在《天工開物》中記載的農業生產汲水裝置——轆轤，沿用至今。題圖甲是一種轆轤，由具有共同轉動軸的大輪和小輪組成。提水時，用力使大輪轉動，小輪隨之轉動并纏繞井繩，提起水桶。
（1）圖甲所示，轆轤可視為不等臂杠桿，為方便提水，它是按照 （選填“省力”或“費力”）杠桿來設計的。用轆轤提水的某時刻示意圖如圖乙所示，它的支點是“A”“B”或“C”中的 點。
（2）設大輪與小輪的半徑比為3:1，水桶受到的總重力為90N。使周長為3m的大輪轉動一圈，水桶勻速上升，井繩對水桶做功 J；若要使轆轤靜止在圖乙所示位置，作用在C點最小的力應為 N。（不計井繩的粗細和自重）
（3）圖丙所示水龍頭開關的設計也應用了同樣的原理，為了更省力，開關應選用 （選填“①”或“②”）。
20．（2022·廣東廣州·中考真題）如圖1，工人將重500N的貨物推入靜止的貨柜中（忽略空氣阻力，g取10Nkg）。
（1）在斜面上貨物受到沿斜面向上250N的推力F。從P點勻速運動到Q點用時4s。求此過程
①F的功率；( )
②斜面的機械效率。( )
（2）在貨柜的同一水平底面上，貨物受到水平向右100N的推力F，從A點勻速運動到B點用時1s，在B點撤去F，貨物持續運動0.5s停在D點；
①用“●”表示貨物，在方框中畫出貨物在C點的受力示意圖；( )
②貨物到A點時為計時起點，在圖2中面出0~1.2s貨物所受摩擦力的大小隨時間變化的圖象；( )
（3）圖3中的尾板等效成圖4中以O(shè)為支點的杠桿，處于水平靜止，尾板自重為G、受到繩的拉力為F（忽略繩重）：
①在圖4中畫出F的力臂l；( )
②繩長一定，繩按圖5方式懸掛，尾板仍處于水平靜止，則此時尾板受到繩的拉力F4 F3（選填“>”、“=”、“＜”）。
21．（2023·江西·中考真題）如圖所示，利用斜面將箱子推進車廂，通常要比把箱子直接從地面搬進車廂省力多了，某同學用的力沿斜面向上勻速推動箱子，已知箱子質量為，斜面長，斜面高，。求：
（1）箱子受到的重力；
（2）箱子受到的摩擦力；
（3）斜面的機械效率；
（4）使用斜面推箱子時有哪些更省力的方法。
次數
動力F1/N
動力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
2
12.0
1
24.0
2
2
5.0
1
10.0
3
3
10.0
2
15.0
4
3
12.0
3
18.0
錯題記錄
錯題改正
站立地面踏腳跟是中國傳統文化“八段錦”的第八式。如圖為踏腳跟時左腳的一些相關數據，當腳跟抬離地面時，請你計算小腿肌肉拉力F1的大小。
解：如圖將左腳看作杠桿，抬腳跟時腳繞支點O轉動，動力為F1，阻力為F2。根據杠桿平衡條件得小腿肌肉拉力
錯誤之處：
錯因分析：
正確解答：
實驗次數
動力F1/N
動力臂/m
阻力F2/N
阻力臂/m
1
0.5
0.2
1.0
0.1
2
1.0
0.15
1.5
0.1
3
0.1
3.0
2.0
0.15
4
2.0
0.15
1.5
0.2
…
實驗次數
鉤碼的重力G/N
鉤碼上升高度h/m
繩端拉力F/N
繩端移動的距離S/m
機械效率η
1
2
0.1
0.90
0.3
74.1%
2
4
0.1
1.50
0.3
88.9%
3
4
0.1
1.25
0.4
4
4
0.2
1.50
0.6
88.9%
