人教版八年級物理上冊 5.6第5章《透鏡及其應用》單元測試練習（A卷）原卷版+解析

這是一份人教版八年級物理上冊 5.6第5章《透鏡及其應用》單元測試練習（A卷）原卷版+解析，共28頁。

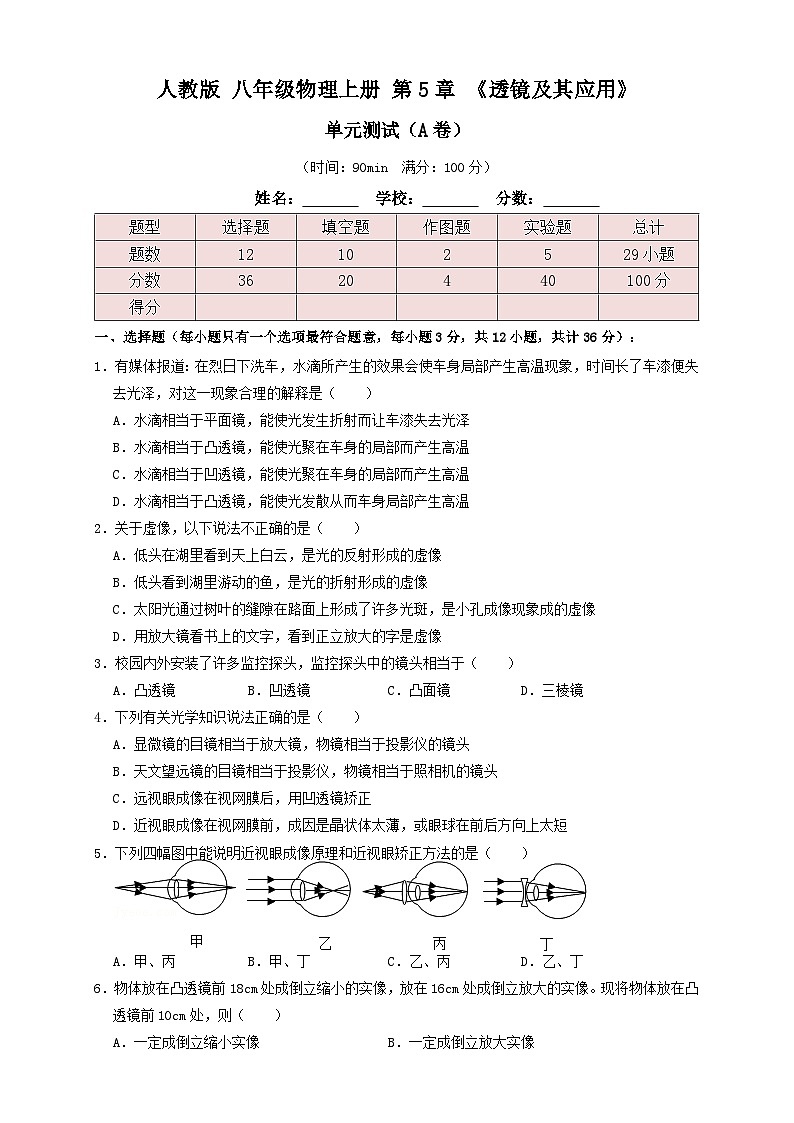

人教版 八年級物理上冊 第5章 《透鏡及其應用》 單元測試（A卷） （時間：90min 滿分：100分） 姓名： 學校： 分?jǐn)?shù)： 一、選擇題（每小題只有一個選項最符合題意，每小題3分，共12小題，共計36分）： 1．有媒體報道：在烈日下洗車，水滴所產生的效果會使車身局部產生高溫現象，時間長了車漆便失去光澤，對這一現象合理的解釋是（　?。?A．水滴相當于平面鏡，能使光發生折射而讓車漆失去光澤 B．水滴相當于凸透鏡，能使光聚在車身的局部而產生高溫 C．水滴相當于凹透鏡，能使光聚在車身的局部而產生高溫 D．水滴相當于凸透鏡，能使光發散從而車身局部產生高溫 2．關于虛像，以下說法不正確的是（　?。?A．低頭在湖里看到天上白云，是光的反射形成的虛像 B．低頭看到湖里游動的魚，是光的折射形成的虛像 C．太陽光通過樹葉的縫隙在路面上形成了許多光斑，是小孔成像現象成的虛像 D．用放大鏡看書上的文字，看到正立放大的字是虛像 3．校園內外安裝了許多監控探頭，監控探頭中的鏡頭相當于（　?。?A．凸透鏡 B．凹透鏡 C．凸面鏡 D．三棱鏡 4．下列有關光學知識說法正確的是（　?。?A．顯微鏡的目鏡相當于放大鏡，物鏡相當于投影儀的鏡頭 B．天文望遠鏡的目鏡相當于投影儀，物鏡相當于照相機的鏡頭 C．遠視眼成像在視網膜后，用凹透鏡矯正 D．近視眼成像在視網膜前，成因是晶狀體太薄，或眼球在前后方向上太短 5．下列四幅圖中能說明近視眼成像原理和近視眼矯正方法的是（　?。? A．甲、丙 B．甲、丁 C．乙、丙 D．乙、丁 6．物體放在凸透鏡前18cm處成倒立縮小的實像，放在16cm處成倒立放大的實像?，F(xiàn)將物體放在凸透鏡前10cm處，則（　?。?A．一定成倒立縮小實像 B．一定成倒立放大實像 C．可能成正立放大虛像 D．一定成正立放大虛像 7．如圖所示，凸透鏡的焦距為10cm，此時蠟燭在光屏上成一個清晰的像。下列說法正確的是（　　） A．若蠟燭燃燒變短，燭焰在光屏上的像將向下移動 B．若蠟燭向遠離凸透鏡方向移動，燭焰所成的像將逐漸變大 C．若保持凸透鏡位置不動，交換蠟燭和光屏的位置， 能在光屏上得到倒立、縮小的實像，成像規律可以應用于照相機 D．若保持蠟燭和光屏位置不動，向右移動透鏡的過程中，可能會在光屏上成一個倒立、等大的像 8．將凸透鏡及蠟燭、光屏置于光具座上，完成如圖甲所示的成像實驗，記錄每次成清晰的實像的物距u，像距v，物像間距L（u+v），繪出如圖乙所示的圖線（f為焦距），經查閱資料發現，在物理學中，有一個凸透鏡成像的“新概念”：放大率n=A′B′AB=vu。下列說法正確的是（　　） ①當物距u＝1.5f，燭焰成清晰的實像時，放大率n＝2 ②移動蠟燭每次成清晰的實像時，蠟燭與光屏的間距的最小值為2f ③經分析，圖中a的值為3f ④當燭焰成清晰實像時，在凸透鏡前面放一個凹透鏡，移動光屏再次得到清晰的像，此時放大率n變小 A．①② B．①③ C．①②③ D．①③④ 9．如圖，小明同學用自制的針孔照相機來觀察蠟燭，關于針孔照相機的說法錯誤的是（　?。?A．針孔照相機成像原理是光的直線傳播 B．針孔照相機的屏上成的是倒立的實像 C．改變針孔照相機小孔的形狀可以改變像的形狀 D．改變針孔到蠟燭的距離可以改變像的大小 10．在探究凸透鏡成像規律的實驗中，當蠟燭和凸透鏡之間的距離為30cm時，在光屏上得到一個清晰、縮小的實像。下列說法正確的是（　?。?A．該凸透鏡的焦距大于15cm B．將蠟燭遠離凸透鏡，所成的實像將變大 C．當物距為20cm時，在光屏上可能成等大的實像 D．用不透明的紙板將凸透鏡下半部分遮住，光屏上不能成完整的像 11．如圖所示，是心怡同學在“探究凸透鏡成像規律”的實驗中，記錄并繪制了像到凸透鏡的距離v跟物體到凸透鏡的距離u之間關系的圖像，如圖所示。下列判斷中正確的是（　　） A．該凸透鏡的焦距是16cm B．當u＝12cm時，在光屏上能得到一個縮小的像 C．當u＝20cm時，在光屏上能得到一個放大的像 D．把物體從距凸透鏡12cm處移動到24cm處的過程中，像逐漸變小 12．如圖所示是“科學探究：凸透鏡成像”的實驗操作情景，下列說法不正確的是（　?。? A．從圖甲中可知該透鏡的焦距為10.0cm B．如圖乙所示，在蠟燭和透鏡之間放入度數合適的近視鏡片，光屏上可以得到清晰的像 C．如圖乙所示，將蠟燭移至30cm處，光屏上可得到等大的實像 D．如圖乙所示，將蠟燭移至45cm處，移動光屏可以得到放大的實像 二、填空題（每空1分，共10小題，共計20分）： 13．如圖所示，是小欣同學用激光分別射向甲、乙兩透鏡后光的傳播路徑，由圖可知　 　（選填“甲”或“乙”）透鏡是凸透鏡，對光線具有　 　作用。 14．中央電視臺自主研發了一款特種攝像設備——“獵豹”，專門用于速度滑冰賽事的轉播工作。這種設備的鏡頭相當于凸透鏡，跟蹤拍攝運動員比賽時成倒立、　 ?。ㄌ睢翱s小”或“放大”）的實像，要想使被拍攝運動員的像更大，鏡頭應往　 ?。ㄌ睢扒吧臁被颉昂罂s”）一些。 15．小秋在教室里調節如圖所示的教學投影儀，使屏幕上出現了清晰的畫面，此時貼有卡通頭像的膠片通過凸透鏡后成　 （選填“放大”或“縮小”）的像。為了將屏幕上的畫面調得再大一些，則小明的操作應當是增大投影儀與屏幕的距離，并將凸透鏡向　 ?。ㄟx填“上”或“下”）移動。 16．2021年10月16日，神舟十三號載人飛船采用自主快速交會對接模式成功對接于天和核心艙徑向端口，翟志剛、王亞平、葉光富三名航天員成功進駐天和核心艙。王亞平通過舷窗看到的太空星星非常明亮，不會“眨眼”。我們?cè)诘厍蛏峡吹降男切菚?huì)“眨眼”，是由于光發生了　 　現象。時隔8年，太空課堂再次開講，王亞平在空間站做的水球可以看作凸透鏡，如圖是水球沒注入空氣之前的情景，它的成像原理與　 ?。ㄌ睢巴队皟x”、“照相機”或“放大鏡”）相同。 17．在探究“凸透鏡成像規律”的實驗中：將焦距為10cm的凸透鏡，固定在光具座50cm的刻度處，將蠟燭從如圖所示位置移到光具座20cm刻度處，需將光屏向　 　移動（選填“左”或“右”），直至在光屏上成清晰的、　 　的實像（選填“正立”或“倒立”）。 18．在探究凸透鏡成像規律的實驗中，蠟燭、凸透鏡和光屏的位置如圖所示，燭焰在光屏上恰好成一清晰等大的實像，若將蠟燭置于20cm刻度處，移動光屏可得到倒立、　 　的實像（選填“放大”或“縮小”）；若將蠟燭置于35cm刻度處，向　 　移動光屏（選填“左”或“右”），能在光屏上呈現倒立放大的實像。 19．如圖所示，將凸透鏡看作是眼睛的晶狀體，光屏看作是眼睛的視網膜，燭焰看作是被眼睛觀察的物體。拿一個近視眼鏡給“眼睛”戴上，光屏上出現燭焰清晰的像，近視眼鏡是　 ?。ㄌ睢巴雇哥R”或“凹透鏡”），當拿走近視眼鏡燭焰的像變得模糊。此時保持凸透鏡和光屏不動，將蠟燭　 ?。ㄟx填“靠近”或“遠離”）凸透鏡，才可以使光屏上重新得到清晰的像。 20．有些同學因?yàn)椴蛔⒁獗Ｗo(hù)眼睛，變成了近視眼。如圖所示，圖　 ?。ㄟx填“甲”或“乙”）表示近視眼的光路示意圖，矯正近視眼應戴由　 ?。ㄟx填“凸”或“凹”）透鏡制成的眼鏡片。 21．現有一枚透鏡，透鏡類型未知，如圖所示是不同方向的入射光束分別穿過透鏡時的光路圖，則該透鏡是　 　透鏡，可以用來矯正　 　（選填“近視眼”或“遠視眼”）。 22．如圖甲所示是疫情期間“停課不停學”直播上課的場景，老師的電腦上的攝像頭相當于一個凸透鏡，若該透鏡的焦距為10cm，如圖乙所示，有區間“AO”“BA”或“CB”，直播老師應坐在　　區間上，經凸透鏡就能成清晰的　 ?。ㄟx填“倒立”或“正立”）的影像。 三、作圖題（每圖2分，共2小題，共計4分）： 23．如圖所示，畫出經凸透鏡折射后的兩條光線。 24．如圖所示，請畫出通過凹透鏡的折射光線和入射光線。 四、實驗探究題（每空1分，共5小題，共計40分）： 25．在“探究凸透鏡成像規律”的實驗中，將凸透鏡固定在光具座50cm刻度線處，移動蠟燭，調節光屏直到光屏上承接到清晰的像，如圖所示： （1）該凸透鏡的焦距為　 　cm； （2）將近視眼鏡的鏡片放在蠟燭和凸透鏡之間適當位置，此時應將光屏向　 ?。ㄟx填“左”或“右”）移動，才能再次承接到清晰的像； （3）取走鏡片，將蠟燭向左移動一段距離后，應將光屏移至　 ?。ㄟx填“A”“B”或“C”）范圍內才能再次承接到清晰的像； A．50～65cm B．65～80cm C．80cm以外 （4）將蠟燭移到30cm刻度線處，適當調節光屏，光屏上再次得到清晰的像，生活中常見的　　是利用此成像原理制成的； （5）實驗中，李萌同學用白紙遮住凸透鏡的一部分，光屏上　 ?。ㄟx填“能”或“不能”）成一個燭焰完整的像； （6）蠟燭經過一段時間的燃燒，喬喬同學發現蠟燭的像在　 　移動，為使成像在光屏中央，她應該　 　調整光屏（均選填“向上”或“向下”）。 26．小明同學探究凸透鏡成像的規律時，他先將凸透鏡正對太陽光（如圖1），然后將該蠟燭、凸透鏡、光屏放置在光具座上，如圖2所示。回答題目。 （1）小明所用的凸透鏡焦距為　 　。 A.10cm B.10.0cm C.11cm D.11.0cm （2）在以下四個實驗情景中，能夠在光屏上得到清晰像的是　 　。 （3）在圖2中，小明要想在光屏上成清晰的像，他應該　 　。 A．蠟燭和凸透鏡都不動，移動光屏至光具座上70cm﹣80cm之間 B．蠟燭和凸透鏡都不動，移動光屏至光具座上60cm﹣70cm之間 C．光屏和凸透鏡不動，將蠟燭移動至光具座上10cm﹣20cm之間 D．光屏和凸透鏡不動，將蠟燭移動至光具座上20cm﹣30cm之間 （4）小明在實驗的過程中，保持凸透鏡不動，將蠟燭移動至光具座上35cm處，移動光屏至光具座上80cm處能成一個清晰的像，像的特點是　 　。 A.正立放大的虛像 B.正立縮小的實像 C.倒立放大的實像 D.倒立縮小的實像 （5）接著小明又保持凸透鏡不動，將光屏移動至光具座上65cm處，要使光屏上再次能成清晰的像，則他應該將蠟燭移動至光具座上　 　。 A.10cm處 B.20cm處 C.30cm處 D.40cm處 （6）在實驗過程中，小明將蠟燭移動至光具座上10cm﹣20cm之間，移動光屏，在光屏上成一個清晰的像，然后將凸透鏡的的上半部分遮住，則此時光屏上的像的特點是　 　。 A.只有下半部分的像 B.沒有像 C.只有上半部分的像 D.能成一個比原來稍暗的像 （7）如圖3所示，小明將蠟燭從10cm處逐漸移至45cm處的過程中，燭焰成像的變化情況是　 　。 A．一直變大 B．先變小后變大 C．先成實像后成虛像 D．先成虛像后成實像 27．在探究“凸透鏡成像規律”的實驗中，小虎同學進行了如下實驗； （1）用平行光正對凸透鏡照射，移動光屏到圖甲位置時，光屏上出現了最小最亮的光斑，這說明凸透鏡對光有　 　作用，此凸透鏡的焦距是　 　。 （2）將凸透鏡固定在圖乙中的光具座40cm刻度線處，光屏和點燃的蠟燭位于凸透鏡兩側。將蠟燭移至25cm刻度線處，移動光屏，直到光屏上出現了燭焰清晰的像，則該像是　 　像（選填“實”或“虛”）。這個成像性質在生活中的應用是　 ?。ㄟx填“照相機”、“投影儀”或“放大鏡”）。 （3）實驗中，當物距較小時，在光具座上無論怎樣移動光屏，光屏上都找不到到像，除了成虛像外，還有可能是　 　。 （4）實驗進行一段時間后，如圖丙所示，原來在光屏中心的像“跑”到光屏上方。能讓像重新回到光屏中央的操作是　 　。（填序號） ①光屏下調 ②蠟燭下調 ③透鏡下調 （5）為了克服蠟燭燃燒變短帶來的問題，小虎從網上購買了利用LED燈做成的F光源進行實驗，將F光源放在10cm刻度線處時，直接用眼睛透過透鏡所看到的清晰的像是圖丁中的　 　。 （6）經研究凸透鏡成像時，物距u，像距v和焦距f之間的關系可以用公式1u+1v=1f表示。物理學中用像距和物距的比值來表示凸透鏡的放大率，即m=vu請你結合公式，圖乙將蠟燭移至20cm刻度線處時，光屏應移至　 cm刻度線處才能得到清晰的像，此時凸透鏡的放大率是　 　。 28．小田同學用焦距為10cm的凸透鏡做“探究凸透鏡成像的規律”實驗： （1）實驗前，應調節燭焰、凸透鏡與光屏中心，使它們?cè)凇? 　上。 （2）實驗過程中，當蠟燭與凸透鏡的距離如圖甲所示時，在光屏上可得到一個清晰的倒立、 　 ?。ㄟx填“放大”或“縮小”）的實像，若保持蠟燭和光屏位置不變、移動透鏡至　　cm刻度線處，光屏上能再次呈現清晰的像。 （3）若實驗中用手遮住凸透鏡的一半，則光屏上　 ?。ㄟx填“能”或“不能”）出現完整的像。 （4）如圖乙所示，保持蠟燭位置不變，移動透鏡至16cm刻度線處，則人眼在　 ?。ㄟx填“A”或“B”或“C”）處能觀察到蠟燭的像，像是圖丙中的　 　（選填“1”、“2”、“3”、“4”）。 （5）如圖丁所示是小田通過實驗得到的凸透鏡成像時的像距v與物距u關系的圖象，由圖象可知成實像時物距逐漸減小，像距逐漸　 ?。ㄟx填“變大”或“變小”）。當u＞2f時．物體移動速度　 ?。ㄟx填“大于”、“小于”或“等于”）像移動的速度。當f＜u＜2f時，物體移動速度　 ?。ㄟx填“大于”、“小于”或“等于”）像移動的速度。 29．小明用凸透鏡、蠟燭、光屏和光具座等器材，探究凸透鏡成像的規律。 （1）如甲圖所示，讓一束平行光正對著凸透鏡，移動光屏，直到在光屏上得到一個最小、最亮的光斑。由此可得出該凸透鏡的焦距為　 　cm； （2）如乙圖所示，把蠟燭、凸透鏡、光屏依次放在光具座上，點燃蠟燭，將燭焰、凸透鏡、光屏三者中心調到　 　。當蠟燭距離凸透鏡35cm時，移動光屏，可在光屏上得到一個清晰倒立、　 ?。ㄟx填“放大”或“縮小”）的實像。若對換蠟燭和光屏的位置，光屏上仍能得到一個清晰的像，據此原理，人們制成的光學儀器是　 ??； （3）如乙圖所示，把凸透鏡換成焦距為30cm的，保持蠟燭和凸透鏡的位置不變，移動光屏，在光屏上　 ?。ㄟx填“能”或“不能”）得到一個清晰的像，原因是　 　。 （4）當光屏上得到一個倒立縮小的實像時，保持透鏡的位置不變，要使屏上的像變大些，應將蠟燭　 　透鏡，將光屏　 　透鏡。（選填“靠近”或“遠離”） （5）當光屏上得到一個清晰的像時，小華將一近視眼鏡緊貼在凸透鏡的前面，要在光屏上再次得到清晰的像，應將光屏向　 ?。ㄟx填“靠近”或“遠離”）透鏡方向移動。 題型選擇題填空題作圖題實驗題總計題數12102529小題分?jǐn)?shù)3620440100分得分 人教版 八年級物理上冊 第5章 《透鏡及其應用》 單元測試（A卷） （時間：90min 滿分：100分） 姓名： 學校： 分?jǐn)?shù)： 一、選擇題（每小題只有一個選項最符合題意，每小題3分，共12小題，共計36分）： 1．有媒體報道：在烈日下洗車，水滴所產生的效果會使車身局部產生高溫現象，時間長了車漆便失去光澤，對這一現象合理的解釋是（　?。?A．水滴相當于平面鏡，能使光發生折射而讓車漆失去光澤 B．水滴相當于凸透鏡，能使光聚在車身的局部而產生高溫 C．水滴相當于凹透鏡，能使光聚在車身的局部而產生高溫 D．水滴相當于凸透鏡，能使光發散從而車身局部產生高溫 【答案】B 【解析】解：在陽光下的水滴好比一個小的凸透鏡，把太陽光進行了會聚，同時也會聚了太陽光的能量，使得局部高溫，從而傷害汽車的外表。 故選：B。 2．關于虛像，以下說法不正確的是（　　） A．低頭在湖里看到天上白云，是光的反射形成的虛像 B．低頭看到湖里游動的魚，是光的折射形成的虛像 C．太陽光通過樹葉的縫隙在路面上形成了許多光斑，是小孔成像現象成的虛像 D．用放大鏡看書上的文字，看到正立放大的字是虛像 【答案】C 【解析】解：A．云在天上，所以“白云”是在水中形成的像，即平面鏡成像，故看到水中的白云是由光的反射形成的與物體等大的虛像，故A正確； B．魚兒是在水中的實際物體，是由于光線從水中斜射入空氣后進入了人的眼睛，我們看到水中的魚，其實看到的是魚的虛像，是由光的折射形成的，故B正確； C．小孔成像是光沿直線傳播形成的實像，故C錯誤； D．放大鏡是凸透鏡，用放大鏡看書上的文字，由凸透鏡成像的規律，文字在1倍焦距以內成正立放大的虛像，凸透鏡成像屬于光的折射，故D正確。 故選：C。 3．校園內外安裝了許多監控探頭，監控探頭中的鏡頭相當于（　?。?A．凸透鏡 B．凹透鏡 C．凸面鏡 D．三棱鏡 【答案】A 【解析】解：監控探頭中的鏡頭相當于一個凸透鏡，與照相機的原理相同，拍攝校園內的景物時，u＞2f，成倒立、縮小的實像。 故選：A。 4．下列有關光學知識說法正確的是（　?。?A．顯微鏡的目鏡相當于放大鏡，物鏡相當于投影儀的鏡頭 B．天文望遠鏡的目鏡相當于投影儀，物鏡相當于照相機的鏡頭 C．遠視眼成像在視網膜后，用凹透鏡矯正 D．近視眼成像在視網膜前，成因是晶狀體太薄，或眼球在前后方向上太短 【答案】A 【解析】解：A、光學顯微鏡的物鏡和目鏡都是凸透鏡，成倒立的像，放大倍數較大。物鏡焦距短，目鏡焦距長，是為了使像放大更大的倍數，故A正確； B、天文望遠鏡是由兩組透鏡組成，物鏡成縮小的實像，目鏡成放大的虛像，故B錯誤； C、遠視眼是晶狀體會聚能力減弱，使像成在了視網膜的后面，需要配戴凸透鏡進行矯正，故C錯誤； D、近視眼成因：眼球晶狀體的曲度過大，遠處物體反射來的光線通過晶狀體折射后形成的物像，就會落在視網膜的前方造成近視眼，故D錯誤。 故選：A。 5．下列四幅圖中能說明近視眼成像原理和近視眼矯正方法的是（　　） A．甲、丙 B．甲、丁 C．乙、丙 D．乙、丁 【答案】D 【解析】解：甲圖中像成在了視網膜的后面，該眼睛是遠視眼，遠視眼應該配戴凸透鏡進行矯正；故丙圖是遠視眼的矯正示意圖； 由乙圖可知：像成在視網膜的前方，故該眼睛是近視眼，近視眼是晶狀體曲度變大，會聚能力增強，即折光能力增強，應佩戴發散透鏡，使光線推遲會聚；故丁圖是近視眼的矯正示意圖。 故選：D。 6．物體放在凸透鏡前18cm處成倒立縮小的實像，放在16cm處成倒立放大的實像。現將物體放在凸透鏡前10cm處，則（　?。?A．一定成倒立縮小實像 B．一定成倒立放大實像 C．可能成正立放大虛像 D．一定成正立放大虛像 【答案】B 【解析】解：物體放在凸透鏡前18cm處成倒立縮小的實像，則：18cm＞2f﹣﹣﹣﹣① 放在16cm處成倒立放大的實像，則：2f＞16cm＞f﹣﹣﹣﹣② 聯立①②解得：9cm＞f＞8cm， 當u3＝10cm時，則2f＞10cm＞f，所以一定成倒立、放大的實像，故B正確，ACD錯誤。 故選：B。 7．如圖所示，凸透鏡的焦距為10cm，此時蠟燭在光屏上成一個清晰的像。下列說法正確的是（　?。? A．若蠟燭燃燒變短，燭焰在光屏上的像將向下移動 B．若蠟燭向遠離凸透鏡方向移動，燭焰所成的像將逐漸變大 C．若保持凸透鏡位置不動，交換蠟燭和光屏的位置， 能在光屏上得到倒立、縮小的實像，成像規律可以應用于照相機 D．若保持蠟燭和光屏位置不動，向右移動透鏡的過程中，可能會在光屏上成一個倒立、等大的像 【答案】C 【解析】解：A、若蠟燭燃燒變短，根據經過光心的光線的傳播方向不變可知，燭焰在光屏上的像將向上移動，故A錯誤； B、若蠟燭向遠離凸透鏡方向移動，物距變大，像距變小，像變小，故B錯誤； C、若保持凸透鏡位置不動，交換蠟燭和光屏的位置，此時的物距大于像距，根據光路可逆可知，能在光屏上得到倒立、縮小的實像，成像規律可以應用于照相機，故C正確； D、若保持蠟燭和光屏位置不動，向右移動透鏡的過程中，當u＝v＝2f時，才能成倒立、等大的實像，移動過程中，物距和像距的和大于4f，所以光屏上不能成一個倒立、等大的像，故D錯誤。 故選：C。 8．將凸透鏡及蠟燭、光屏置于光具座上，完成如圖甲所示的成像實驗，記錄每次成清晰的實像的物距u，像距v，物像間距L（u+v），繪出如圖乙所示的圖線（f為焦距），經查閱資料發現，在物理學中，有一個凸透鏡成像的“新概念”：放大率n=A′B′AB=vu。下列說法正確的是（　?。? ①當物距u＝1.5f，燭焰成清晰的實像時，放大率n＝2 ②移動蠟燭每次成清晰的實像時，蠟燭與光屏的間距的最小值為2f ③經分析，圖中a的值為3f ④當燭焰成清晰實像時，在凸透鏡前面放一個凹透鏡，移動光屏再次得到清晰的像，此時放大率n變小 A．①② B．①③ C．①②③ D．①③④ 【答案】B 【解析】解：①由圖乙可求知，當物距u＝1.5f時，像距v＝L﹣u＝4.5f﹣1.5f＝3f，則放大率n=vu=3f1.5f=2f，故①正確； ②分析圖乙可知移動蠟燭每次成清晰的實像時，蠟燭與光屏的間距的最小值4f，故②錯誤； ③因?yàn)楫?dāng)物距u＝1.5f時，像距v＝L﹣u＝4.5f﹣1.5f＝3f，又因?yàn)樵诠獾恼凵洮F(xiàn)象中，光路是可逆的，當u＝3f時，v＝1.5f，此時L＝u+v＝3f+1.5f＝4.5f，則圖中a為3f，故③正確； ④由于凹透鏡對光線具有發散作用，會延遲光線的會聚，所以需要將光屏右移，像距v變大，此時放大率n變大，故④錯誤。 故選：B。 9．如圖，小明同學用自制的針孔照相機來觀察蠟燭，關于針孔照相機的說法錯誤的是（　　） A．針孔照相機成像原理是光的直線傳播 B．針孔照相機的屏上成的是倒立的實像 C．改變針孔照相機小孔的形狀可以改變像的形狀 D．改變針孔到蠟燭的距離可以改變像的大小 【答案】C 【解析】解：A、針孔照相機就是小孔成像，小孔成像是由于光的直線傳播形成的，故A正確； B、小孔成像是倒立實像，故B正確； C、小孔成像像的形狀與小孔的形狀無關。故C錯誤； D、小孔成像，像的大小與物體到小孔的距離有關，物體距離改變，像的大小會改變。故D正確。 故選：C。 10．在探究凸透鏡成像規律的實驗中，當蠟燭和凸透鏡之間的距離為30cm時，在光屏上得到一個清晰、縮小的實像。下列說法正確的是（　?。?A．該凸透鏡的焦距大于15cm B．將蠟燭遠離凸透鏡，所成的實像將變大 C．當物距為20cm時，在光屏上可能成等大的實像 D．用不透明的紙板將凸透鏡下半部分遮住，光屏上不能成完整的像 【答案】C 【解析】解：A．當蠟燭和凸透鏡之間的距離為u＝30cm時，在光屏上得到一個清晰、縮小的實像，則u＝30cm＞2f，所以f＜15cm，故A錯誤； B．凸透鏡成實像時，物遠像近像變小，將蠟燭遠離凸透鏡，所成的實像將變小，故B錯誤； C．凸透鏡焦距f＜15cm，如果焦距是10cm，當物距為20cm時，物距等于2倍焦距，在光屏上成等大的實像，故C正確； D．用不透明的紙板將凸透鏡下半部分遮住，光能通過上半部分會聚成像，只是通過透鏡的光線變少了，所以能成一個變暗的完整的像，故D錯誤。 故選：C。 11．如圖所示，是心怡同學在“探究凸透鏡成像規律”的實驗中，記錄并繪制了像到凸透鏡的距離v跟物體到凸透鏡的距離u之間關系的圖像，如圖所示。下列判斷中正確的是（　?。?A．該凸透鏡的焦距是16cm B．當u＝12cm時，在光屏上能得到一個縮小的像 C．當u＝20cm時，在光屏上能得到一個放大的像 D．把物體從距凸透鏡12cm處移動到24cm處的過程中，像逐漸變小 【答案】D 【解析】解：A、u＝v＝2f，凸透鏡成倒立、等大的實像，如圖，u＝v＝2f＝16cm 時，所以f＝8cm，故A錯誤； B、當u＝12cm時，物距在一倍焦距和二倍焦距之間，成倒立、放大的實像，故B錯誤； C、當u＝20cm時成放大的像，此時的物距大于二倍焦距，成縮小、倒立的實像，故C錯誤； D、把物體從距凸透鏡12cm處移動到24cm處的過程中，物距變大，像距變小，像逐漸變小，故D正確。 故選：D。 12．如圖所示是“科學探究：凸透鏡成像”的實驗操作情景，下列說法不正確的是（　?。? A．從圖甲中可知該透鏡的焦距為10.0cm B．如圖乙所示，在蠟燭和透鏡之間放入度數合適的近視鏡片，光屏上可以得到清晰的像 C．如圖乙所示，將蠟燭移至30cm處，光屏上可得到等大的實像 D．如圖乙所示，將蠟燭移至45cm處，移動光屏可以得到放大的實像 【答案】D 【解析】解：A、由甲圖可知該透鏡焦距為40.0cm﹣30.0cm＝10.0cm，故A正確； B、由圖乙可知，物距大于二倍焦距，像距在一倍焦距和二倍焦距之間，此時的像距等于二倍焦距；在蠟燭和透鏡之間放入度數合適的近視鏡片，近視鏡片是凹透鏡，對光線具有發散作用，光屏上可以得到清晰的像，故B正確； C、如圖乙所示，將蠟燭移至30cm處，此時的物距等于二倍焦距，所以光屏上可得到倒立、等大的實像，故C正確； D、如圖乙所示，將蠟燭移至45cm處，物距小于焦距，凸透鏡成正立、放大的虛像，虛像不能成在光屏上，故D錯誤。 故選：D。 二、填空題（每空1分，共10小題，共計20分）： 13．如圖所示，是小欣同學用激光分別射向甲、乙兩透鏡后光的傳播路徑，由圖可知　 ?。ㄟx填“甲”或“乙”）透鏡是凸透鏡，對光線具有　 　作用。 【答案】乙；會聚。 【解析】解：通過甲透鏡的光線比起入射光線更加遠離主光軸，所以甲對光線有發散作用，因此甲是凹透鏡。 從圖知，通過乙透鏡的光線比入射光線向主光軸靠攏，所以乙對光線有會聚作用，因此乙是凸透鏡。 故答案為：乙；會聚。 14．中央電視臺自主研發了一款特種攝像設備——“獵豹”，專門用于速度滑冰賽事的轉播工作。這種設備的鏡頭相當于凸透鏡，跟蹤拍攝運動員比賽時成倒立、　 ?。ㄌ睢翱s小”或“放大”）的實像，要想使被拍攝運動員的像更大，鏡頭應往　 ?。ㄌ睢扒吧臁被颉昂罂s”）一些。 【答案】縮??；前伸。 【解析】解：攝像機是根據物距大于2倍焦距時成倒立、縮小實像的原理制成，凸透鏡成實像時，物距變小，像距變大，像變大； 攝像機的鏡頭相當于是一個凸透鏡，成倒立、縮小的實像；要想使被拍攝運動員的像更大一些，像距更大，所以鏡頭應該前伸一些。 故答案為：縮??；前伸。 15．小秋在教室里調節如圖所示的教學投影儀，使屏幕上出現了清晰的畫面，此時貼有卡通頭像的膠片通過凸透鏡后成　 （選填“放大”或“縮小”）的像。為了將屏幕上的畫面調得再大一些，則小明的操作應當是增大投影儀與屏幕的距離，并將凸透鏡向　 ?。ㄟx填“上”或“下”）移動。 【答案】放大；下。 【解析】解：投影儀在屏幕上出現清晰的畫面時，凸透鏡后成放大的像；為了將屏幕上的畫面調得再大一些，則小明的操作應當是增大投影儀與屏幕的距離，并將凸透鏡向下移動。 故答案為：放大；下。 16．2021年10月16日，神舟十三號載人飛船采用自主快速交會對接模式成功對接于天和核心艙徑向端口，翟志剛、王亞平、葉光富三名航天員成功進駐天和核心艙。王亞平通過舷窗看到的太空星星非常明亮，不會“眨眼”。我們?cè)诘厍蛏峡吹降男切菚?huì)“眨眼”，是由于光發生了　 　現象。時隔8年，太空課堂再次開講，王亞平在空間站做的水球可以看作凸透鏡，如圖是水球沒注入空氣之前的情景，它的成像原理與　 ?。ㄌ睢巴队皟x”、“照相機”或“放大鏡”）相同。 【答案】光的折射；照相機。 【解析】解：星星發出的光經過不均勻的大氣時發生折射，由于空氣不斷流動，導致折射光線的方向不斷變化，所以看到的星星會“眨眼”； 如圖是水球沒注入空氣之前的情景，透過水球看到了倒立、縮小的像，則它的成像原理與照相機相同。 故答案為：光的折射；照相機。 17．在探究“凸透鏡成像規律”的實驗中：將焦距為10cm的凸透鏡，固定在光具座50cm的刻度處，將蠟燭從如圖所示位置移到光具座20cm刻度處，需將光屏向　 　移動（選填“左”或“右”），直至在光屏上成清晰的、　 　的實像（選填“正立”或“倒立”）。 【答案】左；倒立。 【解析】解：凸透鏡的焦距為10cm，光屏距離凸透鏡的距離為25cm，處于2倍焦距外的位置，當蠟燭移動到20cm處時，此時的物距為30cm，大于2倍焦距，根據凸透鏡成像規律，所成像的像距在1倍焦距和2倍焦距之間，所以光屏應該向左移動，在光屏上成倒立的實像。 故答案為：左；倒立。 18．在探究凸透鏡成像規律的實驗中，蠟燭、凸透鏡和光屏的位置如圖所示，燭焰在光屏上恰好成一清晰等大的實像，若將蠟燭置于20cm刻度處，移動光屏可得到倒立、　 　的實像（選填“放大”或“縮小”）；若將蠟燭置于35cm刻度處，向　 　移動光屏（選填“左”或“右”），能在光屏上呈現倒立放大的實像。 【答案】縮??；右。 【解析】解：由圖可知，此u＝v＝2f＝20cm，所以f＝10cm； 若將蠟燭置于20cm刻度處，此時物距為30cm，大于二倍焦距，成倒立、縮小的實像； 若將蠟燭向左移動置于35cm刻度處，此時物距變小，像距變大，所以光屏需要右移。 故答案為：縮?。挥?。 19．如圖所示，將凸透鏡看作是眼睛的晶狀體，光屏看作是眼睛的視網膜，燭焰看作是被眼睛觀察的物體。拿一個近視眼鏡給“眼睛”戴上，光屏上出現燭焰清晰的像，近視眼鏡是　 ?。ㄌ睢巴雇哥R”或“凹透鏡”），當拿走近視眼鏡燭焰的像變得模糊。此時保持凸透鏡和光屏不動，將蠟燭　 ?。ㄟx填“靠近”或“遠離”）凸透鏡，才可以使光屏上重新得到清晰的像。 【答案】凹透鏡；靠近。 【解析】解：近視眼鏡是凹透鏡，根據題意，拿走近視眼鏡則燭焰的像成在光屏前，可以將光屏前移或減小物距以增大像距的方法使?fàn)T焰清晰的像承接在光屏上，即應將蠟燭靠近凸透鏡。 故答案為：凹透鏡；靠近。 20．有些同學因?yàn)椴蛔⒁獗Ｗo(hù)眼睛，變成了近視眼。如圖所示，圖　 ?。ㄟx填“甲”或“乙”）表示近視眼的光路示意圖，矯正近視眼應戴由　 ?。ㄟx填“凸”或“凹”）透鏡制成的眼鏡片。 【答案】甲；凹。 【解析】解：近視眼是晶狀體會聚能力增強，像成在了視網膜的前方，故圖甲是近視眼的成像光路示意圖；近視要用凹透鏡來矯正，使光線發散一些。 故答案為：甲；凹。 21．現有一枚透鏡，透鏡類型未知，如圖所示是不同方向的入射光束分別穿過透鏡時的光路圖，則該透鏡是　 　透鏡，可以用來矯正　 ?。ㄟx填“近視眼”或“遠視眼”）。 【答案】凹；近視眼。 【解析】解：由圖可知，光線經過透鏡后與原來的傳播趨勢相比較，更遠離主光軸，該透鏡為凹透鏡，對光線具有發散作用，可以矯正近視眼。 故答案為：凹；近視眼。 22．如圖甲所示是疫情期間“停課不停學”直播上課的場景，老師的電腦上的攝像頭相當于一個凸透鏡，若該透鏡的焦距為10cm，如圖乙所示，有區間“AO”“BA”或“CB”，直播老師應坐在　　區間上，經凸透鏡就能成清晰的　 ?。ㄟx填“倒立”或“正立”）的影像。 【答案】CB；倒立。 【解析】解：攝像頭成倒立、縮小的實像，根據凸透鏡成像規律可知物距應大于二倍焦距，所以直播老師到攝像頭的距離應滿足大于二倍焦距的條件，已知該透鏡的焦距為10cm，則由圖可知直播老師應坐在CB區間上。 故答案為：CB；倒立。 三、作圖題（每圖2分，共2小題，共計4分）： 23．如圖所示，畫出經凸透鏡折射后的兩條光線。 【答案】見解析。 【解析】解：平行于主光軸的光線經凸透鏡折射后折射光線通過焦點；過光心的光線其傳播方向不變；如圖所示： 24．如圖所示，請畫出通過凹透鏡的折射光線和入射光線。 【答案】見解析。 【解析】解：平行于主光軸的光線經凹透鏡折射后，其折射光線的反向延長線過焦點；過凹透鏡光心的光線傳播方向不改變，如圖所示： 四、實驗探究題（每空1分，共5小題，共計40分）： 25．在“探究凸透鏡成像規律”的實驗中，將凸透鏡固定在光具座50cm刻度線處，移動蠟燭，調節光屏直到光屏上承接到清晰的像，如圖所示： （1）該凸透鏡的焦距為　 　cm； （2）將近視眼鏡的鏡片放在蠟燭和凸透鏡之間適當位置，此時應將光屏向　 　（選填“左”或“右”）移動，才能再次承接到清晰的像； （3）取走鏡片，將蠟燭向左移動一段距離后，應將光屏移至　 ?。ㄟx填“A”“B”或“C”）范圍內才能再次承接到清晰的像； A．50～65cm B．65～80cm C．80cm以外 （4）將蠟燭移到30cm刻度線處，適當調節光屏，光屏上再次得到清晰的像，生活中常見的　　是利用此成像原理制成的； （5）實驗中，李萌同學用白紙遮住凸透鏡的一部分，光屏上　 ?。ㄟx填“能”或“不能”）成一個燭焰完整的像； （6）蠟燭經過一段時間的燃燒，喬喬同學發現蠟燭的像在　 　移動，為使成像在光屏中央，她應該　 　調整光屏（均選填“向上”或“向下”）。 【答案】15.0；右；B；投影儀；能；向上；向上。 【解析】解：（1）圖中物距等于像距，根據凸透鏡成像規律，此時物距和像距都等于二倍焦距，成倒立等大實像，由圖可知： u＝50.0cm﹣20.0cm＝30.0cm； v＝80.0cm﹣50.0cm＝30.0cm； 即：u＝v＝2f＝30.0cm； 所以該凸透鏡的焦距為：f＝15.0cm； （2）近視眼鏡是凹透鏡，對光線有發散作用，將近視眼鏡的鏡片放在蠟燭和凸透鏡之間適當位置，對光線起到了推遲會聚的作用，此時應將光屏向右移動，才能再次承接到清晰的像； （3）取走鏡片，將蠟燭向左移動一段距離后，此時物距大于2倍焦距，像距應在1倍焦距與2倍焦距之間，凸透鏡在50.0cm處，應將光屏移至65.0～80.0cm范圍內才能承接到清晰的像，故AC錯誤，B正確； 故選：B； （4）將蠟燭移到30cm刻度線處，此時物距為： 50.0cm﹣30.0cm＝20.0cm； 即蠟燭位于1倍焦距與2倍焦距之間，此時凸透鏡成倒立、放大的實像，生活中常見的投影儀是利用此成像原理制成的； （5）用白紙遮住凸透鏡的一部分，燭焰發出的光線經凸透鏡其它部分折射后，照樣能會聚成完整的燭焰的像，但折射光線減少，會聚成的像變暗； （6）凸透鏡成倒立的實像，蠟燭經過一段時間的燃燒，蠟燭變短，燭焰向下移動，由通過光心的光線傳播方向不變可知，光屏上的像向上移動；為使成像在光屏中央，將光屏向上調整。 故答案為：15.0；右；B；投影儀；能；向上；向上。 26．小明同學探究凸透鏡成像的規律時，他先將凸透鏡正對太陽光（如圖1），然后將該蠟燭、凸透鏡、光屏放置在光具座上，如圖2所示?；卮痤}目。 （1）小明所用的凸透鏡焦距為　 　。 A.10cm B.10.0cm C.11cm D.11.0cm （2）在以下四個實驗情景中，能夠在光屏上得到清晰像的是　 　。 （3）在圖2中，小明要想在光屏上成清晰的像，他應該　 　。 A．蠟燭和凸透鏡都不動，移動光屏至光具座上70cm﹣80cm之間 B．蠟燭和凸透鏡都不動，移動光屏至光具座上60cm﹣70cm之間 C．光屏和凸透鏡不動，將蠟燭移動至光具座上10cm﹣20cm之間 D．光屏和凸透鏡不動，將蠟燭移動至光具座上20cm﹣30cm之間 （4）小明在實驗的過程中，保持凸透鏡不動，將蠟燭移動至光具座上35cm處，移動光屏至光具座上80cm處能成一個清晰的像，像的特點是　 　。 A.正立放大的虛像 B.正立縮小的實像 C.倒立放大的實像 D.倒立縮小的實像 （5）接著小明又保持凸透鏡不動，將光屏移動至光具座上65cm處，要使光屏上再次能成清晰的像，則他應該將蠟燭移動至光具座上　 　。 A.10cm處 B.20cm處 C.30cm處 D.40cm處 （6）在實驗過程中，小明將蠟燭移動至光具座上10cm﹣20cm之間，移動光屏，在光屏上成一個清晰的像，然后將凸透鏡的的上半部分遮住，則此時光屏上的像的特點是　 　。 A.只有下半部分的像 B.沒有像 C.只有上半部分的像 D.能成一個比原來稍暗的像 （7）如圖3所示，小明將蠟燭從10cm處逐漸移至45cm處的過程中，燭焰成像的變化情況是　 　。 A．一直變大 B．先變小后變大 C．先成實像后成虛像 D．先成虛像后成實像 【答案】（1）B； （2）A；（3）B； （4）C；（5）B；（6）D；（7）C。 【解析】解：（1）由圖知，該刻度尺的分度值為1cm，讀數應估讀到分度值的下一位，根據焦距的定義，此時光屏到凸透鏡的距離為焦距，f＝40.0cm﹣30.0cm＝10.0cm； （2）由（1）知凸透鏡的焦距f＝11.0cm，能夠在光屏上成像，物距u＞f，再根據凸透鏡成像規律：u＞2f，成倒立、縮小的實像。2f＞u＞f，成倒立、放大的實像。由此判斷A正確； （3）①由圖知，當蠟燭和凸透鏡都不動，此時u＝50cm＞2f，成倒立、縮小的實像，此時像距應滿足：2f＞v＞f，即20cm＞v＞10cm，所以需要移動光屏至光具座上60cm﹣70cm之間，故A錯誤，B正確； ②由圖知，當光屏和凸透鏡不動，此時v＝50cm＞2f，成倒立、放大的實像，此時物距應滿足：2f＞u＞f，故C、D錯誤； 故選：B。 （4）小明在實驗的過程中，保持凸透鏡不動，將蠟燭移動至光具座上35cm處，此時物距u＝50.0cm﹣35.0cm＝15.0cm，即2f＞15.0＞f，光屏上成倒立放大的實像，故選：C； （5）小明又保持凸透鏡不動，將光屏移動至光具座上65cm處，此時像距v＝65.0cm﹣50.0cm＝15.0cm，利用公式1u+1v=1f代入數據計算可得u＝30cm，則他應該將蠟燭移動至光具座上20cm處，故B正確； （6）蠟燭移動至光具座上10cm﹣20cm之間，移動光屏，在光屏上成一個清晰的實像，然后將凸透鏡的的上半部分遮住，仍有光線透過透鏡成像，只是透過的光線減少，成像變暗，故選：D； （7）小明將蠟燭從10cm處逐漸移至49cm處的過程中，此時物距u＞f，成實像。從49cm處逐漸移至45cm處的過程中，此時物距u＜f，成虛像。故選：C。 故答案為：（1）B； （2）A；（3）B； （4）C；（5）B；（6）D；（7）C。 27．在探究“凸透鏡成像規律”的實驗中，小虎同學進行了如下實驗； （1）用平行光正對凸透鏡照射，移動光屏到圖甲位置時，光屏上出現了最小最亮的光斑，這說明凸透鏡對光有　 　作用，此凸透鏡的焦距是　 　。 （2）將凸透鏡固定在圖乙中的光具座40cm刻度線處，光屏和點燃的蠟燭位于凸透鏡兩側。將蠟燭移至25cm刻度線處，移動光屏，直到光屏上出現了燭焰清晰的像，則該像是　 　像（選填“實”或“虛”）。這個成像性質在生活中的應用是　 　（選填“照相機”、“投影儀”或“放大鏡”）。 （3）實驗中，當物距較小時，在光具座上無論怎樣移動光屏，光屏上都找不到到像，除了成虛像外，還有可能是　 　。 （4）實驗進行一段時間后，如圖丙所示，原來在光屏中心的像“跑”到光屏上方。能讓像重新回到光屏中央的操作是　 　。（填序號） ①光屏下調 ②蠟燭下調 ③透鏡下調 （5）為了克服蠟燭燃燒變短帶來的問題，小虎從網上購買了利用LED燈做成的F光源進行實驗，將F光源放在10cm刻度線處時，直接用眼睛透過透鏡所看到的清晰的像是圖丁中的　 　。 （6）經研究凸透鏡成像時，物距u，像距v和焦距f之間的關系可以用公式1u+1v=1f表示。物理學中用像距和物距的比值來表示凸透鏡的放大率，即m=vu請你結合公式，圖乙將蠟燭移至20cm刻度線處時，光屏應移至　 cm刻度線處才能得到清晰的像，此時凸透鏡的放大率是　 　。 【答案】（1）會聚；10.0；（2）實；投影儀；（3）可能像距過大，像的位置超過了光具座的范圍；（4）③；（5）B；（6）60；1。 【解析】解：（1）平行光正對凸透鏡照射，移動光屏到圖甲位置時，光屏上出現了最小最亮的光斑，這說明凸透鏡對光有會聚作用，凸透鏡與光屏間的距離為焦距，故凸透鏡焦距是10.0cm； （2）將蠟燭移至25cm刻度線處，此時物距為15cm，位于一倍焦距和二倍焦距之間，成倒立、放大的實像，應用為投影儀； （3）實驗中，當物距較小時，像距很大，可能像距過大，像的位置超過了光具座的范圍； （4）如圖丙所示，實驗一段時間后，像移動到光屏的上方，根據過光心的光線傳播方向不變，要讓像重新回到光屏中央，可將蠟燭向上移動、將光屏向上移動、將凸透鏡向下移動，能讓像重新回到光屏中心的操作是③； （5）將F光源放在10cm刻度線處時，此時物距為30cm，大于二倍焦距，成倒立、縮小的實像，故選B。 （6）由1u+1v=1f可得120cm+1v=110cm，解得v＝20cm，光屏應移至60cm刻度處；放大率m=vu=20cm20cm=1。 故答案為：（1）會聚；10.0；（2）實；投影儀；（3）可能像距過大，像的位置超過了光具座的范圍；（4）③；（5）B；（6）60；1。 28．小田同學用焦距為10cm的凸透鏡做“探究凸透鏡成像的規律”實驗： （1）實驗前，應調節燭焰、凸透鏡與光屏中心，使它們?cè)凇? 　上。 （2）實驗過程中，當蠟燭與凸透鏡的距離如圖甲所示時，在光屏上可得到一個清晰的倒立、 　 　（選填“放大”或“縮小”）的實像，若保持蠟燭和光屏位置不變、移動透鏡至　　cm刻度線處，光屏上能再次呈現清晰的像。 （3）若實驗中用手遮住凸透鏡的一半，則光屏上　 　（選填“能”或“不能”）出現完整的像。 （4）如圖乙所示，保持蠟燭位置不變，移動透鏡至16cm刻度線處，則人眼在　 ?。ㄟx填“A”或“B”或“C”）處能觀察到蠟燭的像，像是圖丙中的　 　（選填“1”、“2”、“3”、“4”）。 （5）如圖丁所示是小田通過實驗得到的凸透鏡成像時的像距v與物距u關系的圖象，由圖象可知成實像時物距逐漸減小，像距逐漸　 ?。ㄟx填“變大”或“變小”）。當u＞2f時．物體移動速度　 ?。ㄟx填“大于”、“小于”或“等于”）像移動的速度。當f＜u＜2f時，物體移動速度　 ?。ㄟx填“大于”、“小于”或“等于”）像移動的速度。 【答案】（1）同一高度；（2）放大；40；（3）能；（4）B；4；（5）變大；大于；小于。 【解析】解：（1）在探究凸透鏡成像規律實驗中，為了使實像能夠成在光屏中心，通常將燭焰、凸透鏡、光屏三者中心大致調到同一高度。故答案為：同一高度。 （2）從光具座上讀出：物距15厘米，像距30厘米，像距大于物距，所以成倒立放大的實像，當物距30厘米，這時候凸透鏡移動至40厘米處，又像距15厘米，像距小于物距，則成倒立縮小的實像。故答案為：放大、40； （3）實驗中用手遮住凸透鏡的一半，物體上任一點光射向凸透鏡的下半部其他部分，經凸透鏡折射后，照樣能會聚成像，像的大小不發生變化，折射光線減少，會聚成的像變暗，故答案為：能。 （4）因?yàn)楦鶕?jù)題干條件，當物距為15厘米，能夠成倒立放大的實像，所以根據凸透鏡成像規律：f＜u＜2f，故：7.5cm＜f＜15cm，所以當物距為6cm時，只能夠成虛像，不能夠在光屏上成像。故答案為：B、4； （5）如圖丁所示是小明通過實驗得到的凸透鏡成像時的像距v和物距u關系的圖象，由圖象可知成實像時物距逐漸減小，像距逐漸增大； 當u＞2f時（即u＞20cm），物距增大時，像距減小得越來越慢，則該過程中物體移動的速度大于像移動的速度；當f＜u＜2f時（即10cm＜u＜20cm），物距增大時，像距減小得越來越快，則該過程中物體移動速度小于像移動的速度。 故答案為：（1）同一高度；（2）放大；40；（3）能；（4）B；4；（5）變大；大于；小于。 29．小明用凸透鏡、蠟燭、光屏和光具座等器材，探究凸透鏡成像的規律。 （1）如甲圖所示，讓一束平行光正對著凸透鏡，移動光屏，直到在光屏上得到一個最小、最亮的光斑。由此可得出該凸透鏡的焦距為　 　cm； （2）如乙圖所示，把蠟燭、凸透鏡、光屏依次放在光具座上，點燃蠟燭，將燭焰、凸透鏡、光屏三者中心調到　 　。當蠟燭距離凸透鏡35cm時，移動光屏，可在光屏上得到一個清晰倒立、　 ?。ㄟx填“放大”或“縮小”）的實像。若對換蠟燭和光屏的位置，光屏上仍能得到一個清晰的像，據此原理，人們制成的光學儀器是　 　； （3）如乙圖所示，把凸透鏡換成焦距為30cm的，保持蠟燭和凸透鏡的位置不變，移動光屏，在光屏上　 ?。ㄟx填“能”或“不能”）得到一個清晰的像，原因是　 　。 （4）當光屏上得到一個倒立縮小的實像時，保持透鏡的位置不變，要使屏上的像變大些，應將蠟燭　 　透鏡，將光屏　 　透鏡。（選填“靠近”或“遠離”） （5）當光屏上得到一個清晰的像時，小華將一近視眼鏡緊貼在凸透鏡的前面，要在光屏上再次得到清晰的像，應將光屏向　 ?。ㄟx填“靠近”或“遠離”）透鏡方向移動。 【答案】（1）10.0；（2）同一高度；縮小；投影儀（幻燈機）； （3）不能；像距大于二倍焦距，像會呈現在110cm刻度外，光具座不夠長，超出了光具座的范圍； （4）靠近；遠離；（5）遠離。 【解析】解：（1）讓一束平行于凸透鏡主光軸的光線經過凸透鏡后，在光屏上形成了一個最小、最亮的光斑，這點是凸透鏡的焦點，由圖1可知：焦點到光心的距離是40.0cm﹣30.0cm＝10.0cm，所以凸透鏡的焦距是10.0cm。 （2）在做實驗的過程中，調整凸透鏡和光屏的高度，使?fàn)T焰、凸透鏡和光屏三者中心大致在同一高度，是為使?fàn)T焰的像成在光屏的中心； 蠟燭距凸透鏡的距離為35cm，則物距大于2f，則可在光屏上得到倒立縮小的實像，此時像距處于f和2f之間； 若對換蠟燭和光屏的位置，則物距處于f和2f之間，凸透鏡成倒立放大的實像，幻燈機或投影儀都是根據這個原理制成的； （3）把凸透鏡換成焦距為30cm的，物距為35cm，大于1倍焦距小于2倍焦距，此時凸透鏡成倒立、放大的實像，此時像距大于二倍焦距，像會呈現在110cm刻度外，光具座不夠長，超出了光具座的范圍，所以不能在光屛上呈現清晰的像。 （4）光屏上得到一個倒立縮小的實像時，保持透鏡的位置不變，要使屏上的像變大些，應減小物距，增大像距，即應將蠟燭靠近透鏡，光屏遠離透鏡移動。 （5）近視眼鏡是凹透鏡，凹透鏡對光線有發散作用，如果此時把近視眼鏡放在該凸透鏡前，使原來會聚成像的光線推遲會聚，所以要想接到清晰的像，光屏要遠離透鏡。 故答案為：（1）10.0；（2）同一高度；縮?。煌队皟x（幻燈機）； （3）不能；像距大于二倍焦距，像會呈現在110cm刻度外，光具座不夠長，超出了光具座的范圍； （4）靠近；遠離；（5）遠離。 題型選擇題填空題作圖題實驗題總計題數12102529小題分?jǐn)?shù)3620440100分得分
