物理八年級上冊第五章 透鏡及其應用綜合與測試導學案

這是一份物理八年級上冊第五章 透鏡及其應用綜合與測試導學案，共18頁。學案主要包含了學習目標等內容，歡迎下載使用。

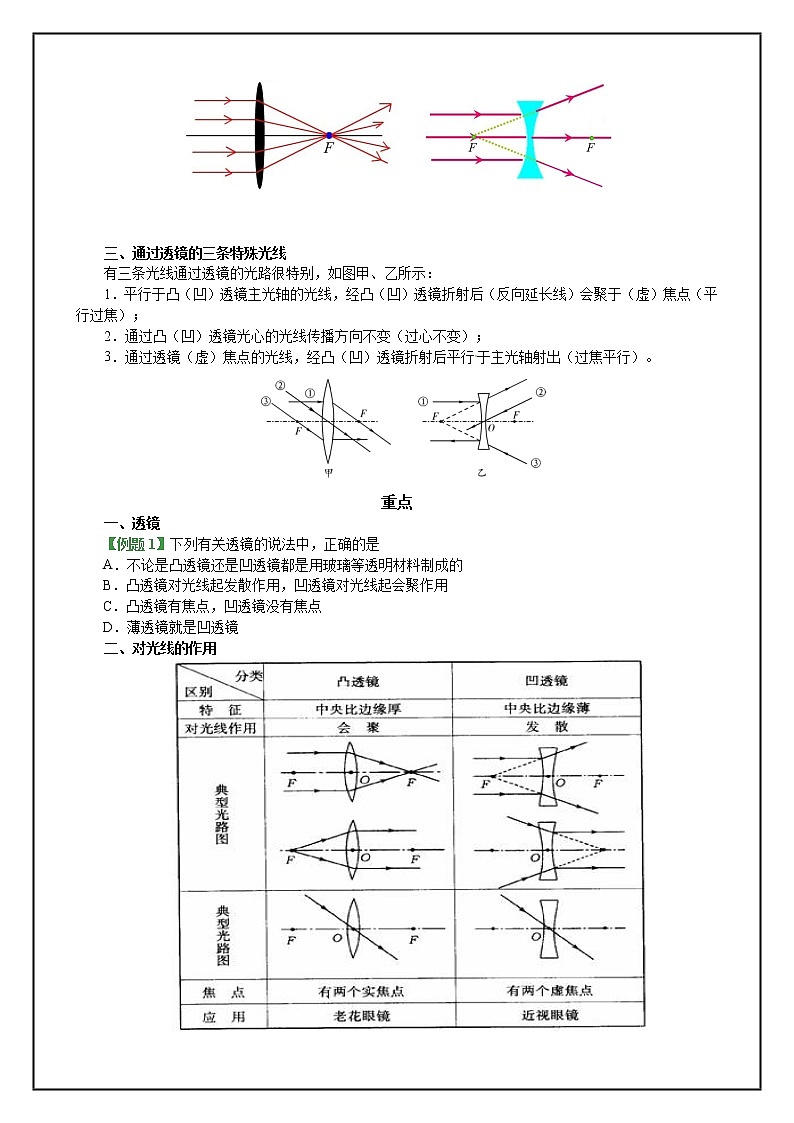

一對一教師輔導講義 踐行社會主義核心價值觀，共筑偉大復興中國夢。學生姓名：                  年    級：                  老  師：___楊老師__   上課日期： __________       上課時間：___________       課  次： ___     __   課題：透鏡及其應用【學習目標】：知識點、考點：1.識別凸透鏡和凹透鏡，知道凸透鏡對光線的會聚作用和凹透鏡對光線的發散作用；2.知道凸透鏡的光心、主光軸、焦點和焦距；3.理解凸透鏡成像規律；4.知道照相機、幻燈機、放大鏡的成像原理；5.知道近視眼和遠視眼的成因和矯正。重點、難點：1.理解凸透鏡成像規律；2.知道照相機、幻燈機、放大鏡的成像原理                    總結凸透鏡成像規律，可簡要?dú)w納成“一倍焦距分虛實，二倍焦距分大??；成實像時，物近像遠像變大；成虛像時，物近像近，像變小。”物追像逃像變大  第1節  透鏡一、凸透鏡和凹透鏡1．透鏡：利用光的折射來工作的光學元件，它是由透明物質（如玻璃、塑料、水晶等）制成的，表面是球面的一部分。按其厚薄的形狀分為兩類，________________的透鏡叫凸透鏡（如圖甲所示）；________________的透鏡叫凹透鏡（如圖乙所示）。   2．主光軸：通過兩個球面球心的直線，叫做透鏡的_________，簡稱光軸（如下圖所示）。[來源:學科網]3．光心：主光軸上有個特殊的點，通過它的光線傳播方向不變，這個點叫做透鏡的光心；可以認為薄透鏡的光心就在透鏡的中心。（如上圖所示）4．焦點：平行于主光軸的光經凸（凹）透鏡折射后（反向延長線）會聚的點稱為凸（凹）透鏡的（虛）焦點（F）。透鏡的兩側各有一個_________。5．焦距：焦點到透鏡光（中）心的距離稱為焦距。透鏡兩側焦距________。二、透鏡對光的作用1．凸透鏡的會聚作用一束平行于凸透鏡主光軸的光線，經凸透鏡后會聚于________，可見凸透鏡對光線有會聚作用，故凸透鏡又叫會聚透鏡。由于光路的________，若把光源放在焦點上，光源射向凸透鏡的光，經凸透鏡后將變?yōu)槠叫杏谥鞴廨S的光，因此凸透鏡可以產生________。2．凹透鏡的發散作用一束平行于凹透鏡主光軸的光線，經凹透鏡后發散射出，這些發散光線的___________交于凹透鏡另一側的焦點，可見凹透鏡對光線有發散作用，故凹透鏡又叫發散透鏡。由于光路的可逆性，從凹透鏡的一側射向另一側焦點的光經凹透鏡折射后平行于主光軸射出。     三、通過透鏡的三條特殊光線有三條光線通過透鏡的光路很特別，如圖甲、乙所示：1．平行于凸（凹）透鏡主光軸的光線，經凸（凹）透鏡折射后（反向延長線）會聚于（虛）焦點（平行過焦）；2．通過凸（凹）透鏡光心的光線傳播方向不變（過心不變）；3．通過透鏡（虛）焦點的光線，經凸（凹）透鏡折射后平行于主光軸射出（過焦平行）。重點一、透鏡【例題1】下列有關透鏡的說法中，正確的是A．不論是凸透鏡還是凹透鏡都是用玻璃等透明材料制成的B．凸透鏡對光線起發散作用，凹透鏡對光線起會聚作用C．凸透鏡有焦點，凹透鏡沒有焦點D．薄透鏡就是凹透鏡二、對光線的作用 【例題2】如圖所示的1塊光學元件。要使下面的光路圖成立，虛線框內應單獨放入的鏡是A．1或3                                B．2或4C．1或2                                D．5或6 第2節  生活中的透鏡 1．照相機[①鏡頭是凸透鏡；②物體到透鏡的距離（物距）大于二倍焦距，成的是____________的實像；③要使像變大，應該讓透鏡靠近物體，遠離膠卷。調節方法：物近像遠像變大。要想膠片上成的像大一些，則鏡頭要離人近一些，即鏡頭往前伸。2．投影儀①投影儀的鏡頭是凸透鏡；②投影儀的平面鏡的作用是改變光的傳播方向；③物體到透鏡的距離（物距）小于二倍焦距，大于一倍焦距，成的是____________的實像；④要使像變大，應該讓透鏡靠近物體，遠離屏幕。調節方法：物近像遠像變大。要想屏幕上成的像大一些，則鏡頭要離透明膠片近一些，即鏡頭往下調節。  3．放大鏡①放大鏡是凸透鏡；②放大鏡到物體的距離（物距）小于一倍焦距，成的是____________的虛像；③要讓物體更大，應該讓放大鏡遠離物體。調節方法：物遠像遠像變大。要想看到的像大一些，則放大鏡要離物體遠一些。 重點物距與像距：物距是指物體到________的距離，用字母“u”表示；像距是指________到光心的距離，用字母“v”表示．一、照相機和攝像頭：u>2f，成倒立、縮小、實像，f<v<2f。【例題1】如圖所示，是小華用相機拍攝的桂林市杉湖上的雙塔相片。下面說法正確的是A．雙塔在湖中的倒影是實像B．要使塔的像更大些，小華或相機鏡頭應向塔靠近些C．要使塔的像更大些，小華或相機鏡頭應離塔更遠些D．要使塔的像更小些，小華或相機鏡頭應離塔更近些     二、投影儀：f<u<2f，成倒立、放大、實像，v>2f。      【例題2】如圖所示是教學中常用的設備—投影儀，下列關于投影儀的敘述正確的是A．物體在屏幕上所成的像是一個放大的虛像B．屏幕表面粗糙，有利于光發生漫反射C．平面鏡的作用是聚光D．若使屏幕上的像變小，應使鏡頭靠近投影片的同時投影儀適當遠離屏幕 三、放大鏡：u<f，成正立、放大、虛像。    【例題3】如圖所示，透過放大鏡，觀察到郵票上熊貓正立、放大的像，則郵票到放大鏡的距離A．小于放大鏡的焦距                     B．大于放大鏡的焦距C．位于一倍至兩倍焦距間                 D．等于放大鏡的焦距 第3節  凸透鏡成像的規律1．凸透鏡成像動態變化規律（1）_____________是成放大實像和縮小實像的分界點；（2）_________是成實像和虛像的分界點；（3）_________是正立和倒立的分界點；（4）_________是像和物體同側、異側的分界點；（5）_________時，物近→像遠、像變大；物遠→像近、像變??；（6）_________時，物遠→像遠、像變大；物近→像近、像變小。關鍵提醒：實像都是_________的；虛像都是_________的。2．探究凸透鏡成像規律在研究凸透鏡成像特點的實驗中，依次把蠟燭、凸透鏡和光屏放在同一直線上，并調整它們的高度，使蠟燭、凸透鏡和光屏的中心大致在同一水平高度，目的是使所成的像成在光屏中間，同時又便于我們觀察。蠟燭放在凸透鏡一倍焦距以外，不能太靠近焦點，否則成的像比較遠，光具座不夠長，光屏接不到像；蠟燭放到一倍焦距以內時，成虛像，光屏接不到像；蠟燭放到一倍焦距處不成像。注意：每次都要反復調節光屏的位置，直到光屏上出現的像最清晰，這樣測得的像距最準確。   重點一、凸透鏡成像的規律1．成實像時，物近像遠像變大：從圖中我們可以看出，物體在D、C、B三點成的像為實像，且隨著物體靠近透鏡，像卻遠離透鏡，而且像逐漸變大。在照相時，如果我們想使像大些，那就要讓物體靠近相機，同時把鏡頭向前推，以增大鏡頭和底片之間的距離，即增大像距。       2．成虛像時，物體越靠近焦點，像越大：光路圖如下圖所示。 3．凸透鏡成的實像是所有折射光線的交點，虛像是所有折射光線反向延長線的交點：蠟燭火焰發出的光線有無數條，其中照到凸透鏡上被折射的也有無數條，這無數條折射光線的交點就是實像的位置，如果折射光線不能相交，那么它們的反向延長線的交點就是虛像的位置，所以成實像時，如果把凸透鏡擋住一半，它成的像依然是完整的，只不過照到光屏上的折射光線減少，像變暗。4．凸透鏡成的實像上下左右都顛倒：凸透鏡成的實像不僅上下顛倒，左右也是顛倒的。 【例題1】當凸透鏡、光屏和蠟燭的位置如圖所示時，光屏上能成清晰的像，那么A．把蠟燭和光屏的位置互換，光屏上不會成清晰的像B．利用該圖所示的成像特點可制成照相機C．圖中所成的像是倒立、放大的實像D．把蠟燭向左移動，調整光屏的位置，得到的像變大二、探究透鏡成像規律實驗中常見問題1．點燃蠟燭后，無論怎樣移動光屏和蠟燭，光屏上始終沒有出現蠟燭火焰的像，產生這種現象的原因可能是：（1）燭焰中心、凸透鏡中心、光屏中心三者不在同一水平高度上；（2）蠟燭放在了焦點上；（3）蠟燭放在了凸透鏡焦點以內；（4）光具座的長度小于凸透鏡4倍焦距；（5）蠟燭到凸透鏡的距離稍大于焦距，成像在很遠的地方，光具座上光屏無法移到該位置；2．在實驗中發現光屏上得到一個清晰的像，但像的位置偏高，為了使?fàn)T焰的像清晰地成在光屏的中央，應如何操作？3．在實驗過程中，若用不透光的紙板擋住凸透鏡的上半部分，然后前后移到光屏，能否在光屏上看到完整的像？二、凹透鏡也可成像     凹透鏡成正立、縮小的虛像 【例題2】小華同學用如圖所示的實驗器材做“探究透鏡成像規律”的實驗。（1）在光具座上從左至右依次放置蠟燭、___________和光屏。（2）蠟燭在如圖所示的位置時，成的像是等大、倒立的實像。分析實驗成像情況可知，實驗中所用透鏡的焦距為___________cm。（3）當把點燃的蠟燭由圖所示的位置向右移至光具座的35 cm刻度時，應向___________（選填“左”或“右”）移動光屏到適當?shù)奈恢?，得到一個倒立、放大的實像。此時小華發現燭焰的像成在光屏的上方，為了使像成在光屏的中央，她應向___________調整蠟燭。（選填“上”或“下”） 凸透鏡成像的規律：(1)當u>2f時，成________、________的________像，像的位置：________；(2)當u＝2f時，成________、________的________像，像的位置：________；(3)當2f>u>f時，成______、______的________像，像的位置：________；(4)當u＝f時，________；(5)當u<f是時，成______、______的________像．第4節  眼睛和眼鏡1．眼睛眼睛的成像原理：來自物體的光線通過瞳孔，經過晶狀體折射后在視網膜上成__________的實像，經過神經系統傳到大腦，經過大腦處理我們就看到物體了。關鍵提醒：（1）晶狀體和角膜共同作用相當于一個__________鏡；視網膜相當于光屏，成倒立、縮小的實像。（2）人的眼睛相當于一個焦距可變的凸透鏡，更像一架神奇的_________，隨時“拍照”遠近不同的景物。2．近視眼及其矯正近視眼只能看清近處物體，看不清遠處的物體。近視眼患者由于平常不注意保護眼睛，使得晶狀體的彎曲程度過_______、過______，焦距________，對光的折射本領過強，使來自遠方的光線經過晶狀體折射后提前會聚，到達視網膜時是一個模糊的像，看不清遠處的物體，如圖甲所示。由于近視眼的晶狀體的折光能力太強，因此，可以配戴一副___________做的眼鏡，讓光線在進入晶狀體前先發散一下，使物體的像剛好成在視網膜上，如圖乙所示。   3．遠視眼及其矯正遠視眼只能看清遠處物體，看不清近處的物體。遠視眼的睫狀體在收縮時，晶狀體仍很______，焦距太______，對光的折射本領過弱，使來自近處的光線經過晶狀體折射后成像在視網膜__________，看不清近處的物體，如圖甲所示。 由于遠視眼的晶狀體的折光能力太弱，因此，可以配戴一副_________做的眼鏡，讓光線在進入晶狀體前先會聚一下，使物體的像剛好成在視網膜上，如圖乙所示。重點眼睛和眼鏡1．眼睛——可調節焦距的照相機；晶狀體和角膜——凸透鏡；視網膜——光屏。2．正常眼睛的工作原理（1）看遠處物體時：晶狀體變薄，焦距變長，折光能力變?nèi)?，折射光線會聚于視網膜；（2）看近處物體時：晶狀體變厚，焦距變短，折光能力變強，折射光線會聚于視網膜上。  3．近視眼和遠視眼：（1）近視眼：晶狀體太厚，折光能力太強，來自遠處物體的光會聚在視網膜前；（2）遠視眼：晶狀體太薄，折光能力太弱，來自近處物體的光會聚在視網膜后。[來源:學科網] 【例題】由于長時間過度使用手機，導致青少年未老先衰，新型疾病“手機老花眼”患者劇增，患者主要表現為觀察近處物體不清晰，這種疾病的形成原理與下面____________（選填“甲”或“乙”）圖相符，應配戴__________（選填“凹”或“凸”）透鏡，予以矯正。第5節  顯微鏡和望遠鏡1．顯微鏡                            結構：鏡筒的兩端各有一組透鏡，每一組的作用都相當于一個__________，靠近眼睛的叫___________，靠近被觀察物體的叫___________。成像特點：顯微鏡的物鏡相當于一個投影儀的鏡頭，成_____________的實像，顯微鏡的目鏡相當于一個放大鏡，成___________的虛像。 注意：通過顯微鏡，我們觀察到的物體的像與物體上下顛倒，左右互換。如果我們將物體向左移動，則像向_________移動。說明：反光鏡的作用是增加光的強度，便于觀察物體。 2．望遠鏡：結構：望遠鏡的物鏡相當于一個照相機的鏡頭，成____________的實像，望遠鏡的目鏡相當于一個放大鏡，成正立、放大的__________像。視角：物體的兩端到人眼處所夾的角叫____________。物體越大，物體與人眼的距離越近，其視角就越__________。重點1．顯微鏡：（1）物鏡：f物<u<2f物，成倒立、放大、實像；（2）目鏡：u′<f目，成正立、放大、虛像。 【例題1】顯微鏡的物鏡和目鏡的成像原理分別和下列哪一組儀器的成像原理類似A．投影儀、照相機                       B．照相機、放大鏡C．放大鏡、投影儀                       D．投影儀、放大鏡2．望遠鏡：（1）物鏡：u>2f物，成倒立、縮小、實像；（2）目鏡：u′<f目，成正立、放大、虛像。      【例題2】2018年1月31日晚，月亮女神上演“月全食血月+超級月亮+藍月”三景合一的天文奇觀，150多年一遇。如此帶感、特別的視覺盛宴，是拍攝的最佳機會。某天文愛好者為了研究這一現象，于是架設一臺天文望遠鏡做進一步觀察，關于該望遠鏡，下列說法正確的是A．它的物鏡和顯微鏡的物鏡作用相同B．它的物鏡相當于放大鏡，用來把像放大[來源:學_科_網Z_X_X_K]C．它的物鏡的作用是使遠處的物體在焦點附近成虛像D．它由兩組透鏡組成，靠近眼睛的為目鏡，靠近被觀測物體的為物鏡。八年級上第5章章末測試一、選擇題1．關于透鏡的知識點，其中正確的是A．凸透鏡對光有發散作用B．凹透鏡對光有會聚作用C．若使凸透鏡產生平行光，應將光源放在凸透鏡的焦點上D．經過凸透鏡射出的光線傳播方向都會發生變化2．小林在森林公園里玩時，看到一個丟棄的塑料瓶，她想到，瓶里如果進了水后最容易引起火災，其主要原因是A．盛有水的瓶相當于一個凹透鏡，對光線有會聚作用B．盛有水的瓶相當于一個凸透鏡，對光線有發散作用C．盛有水的瓶相當于一個凸透鏡，對光線有會聚作用D．盛有水的瓶相當于一個凹透鏡，對光線有發散作用3．荷葉上水珠晶瑩透亮，映出荷葉紋理的“清晰”像。這個像的特點是A．正立放大                              B．正立等大C．倒立放大                              D．倒立縮小4．初中畢業時攝影留念，全班合影后，改拍個人的校園紀念照，這時應該A．照相機離人近些，并增大暗箱長度B．照相機離人遠些，并縮短暗箱長度C．照相機離人遠些，并增大暗箱長度D．照相機離人近些，并縮短暗箱長度5．投影儀在現代教學中已經得到廣泛的應用，投影儀的鏡頭相當于是一塊焦距不變的凸透鏡，下列有關說法正確的是A．無論物距多大，凸透鏡均可成清晰的像B．投影儀所成的像可以是實像，也可以是虛像C．要使投影儀清晰成像在更遠的屏幕上，投影儀的鏡頭要距投影片更近一些D．放大鏡就是一個凸透鏡，它和投影儀所成像的特點是一樣的6．在探究凸透鏡成像的實驗中，光屏上有一個清晰的燭焰像，若用一張硬紙板遮去凸透鏡上面的一半鏡面，則光屏上像的變化情況是A．屏上的像消失B．像變得模糊不清，需要重新調節光屏的位置C．光屏上只有一半燭焰的像D．光屏上仍有完整的像，只是亮度減弱7．某同學在做“凸透鏡成像”的實驗時，在光屏上得到燭焰的放大的像，然后他把燃燒的蠟燭和光屏的位置互換，這時光屏上A．成倒立、縮小的像                     B．成倒立、放大的像C．成正立、放大的像                     D．不能成像 8．小明同學在做“探究凸透鏡成像規律”實驗時，蠟燭、凸透鏡、光屏的位置如圖所示，點燃蠟燭后，光屏上得到了清晰的像。由此可知，下列說法正確的是A．得到的像是正立縮小的實像B．得到的像是倒立放大的實像C．把蠟燭向左移動，調整光屏的位置，得到的清晰像變小D．把蠟燭向右移動少許，要得到清晰的像，應向左移動光屏9．來自物體的光經過晶狀體會聚在視網膜上，形成物體的像。下列說法錯誤的是A．晶狀體相當于凸透鏡                   B．視網膜相當于光屏C．所成的像是實像                       D．所成的像相對物體是正立的[來源:Zxxk.Com]10．小華視物時成像情況如圖所示，醫生向她介紹激光手術：通過激光燒蝕厚度均勻的透明眼角膜，使之改變形狀，實現視力矯正。手術后的眼角膜形狀應為下列圖中的A．           B．          C．          D． 11．顯微鏡能對微小物體進行高倍數放大，它利用兩個焦距不同的凸透鏡分別作為目鏡和物鏡，則物鏡和目鏡所成的像是A．物鏡成倒立放大的實像                 B．物鏡和目鏡都成實像C．物鏡和目鏡都成虛像                   D．目鏡成倒立放大的虛像 12．對下列四幅圖闡述正確的是A．甲圖：近視眼成像在視網膜前，用凸透鏡矯正B．乙圖：遠視眼成像在視網膜后，用凹透鏡矯正C．丙圖：顯微鏡的目鏡相當于放大鏡，物鏡相當于投影儀的鏡頭[來源:學科網]D．丁圖：天文望遠鏡的目鏡相當于放大鏡，物鏡相當于照相機的鏡頭   二、填空題13．如圖所示是小明在“探究凸透鏡成像的規律”實驗中看到的一種成像的情況。此時凸透鏡所成的像是_____________（選填“實”或“虛”）像，其成像的條件是_____________。14．無人機利用攜帶的焦距一定的微型攝像機進行航拍，來自地面景物的光通過攝像機鏡頭，會聚在感光晶片上，形成倒立__________（選填“放大”或“縮小”）的實像；當無人機上升時，須__________（選填“增大”或“減小”）鏡頭與感光晶片間的距離，才能拍攝到清晰地畫面。 15．如圖，右側為幻燈機，左側為其原理圖。當放映幻燈片時，物距______________（填“大于2倍焦距”“大于1倍焦距小于2倍焦距”或“小于1倍焦距”），像距________（填“大于”“小于”或“等于”）2倍焦距，成倒立、放大的_______（填“實”或“虛”）像。 16．在探究凸透鏡成像規律時，應調節燭焰和光屏中心位于凸透鏡的__________上。當蠟燭距凸透鏡30.0 cm時，在光屏上成一個等大的實像，則凸透鏡的焦距是__________cm；將蠟燭遠離透鏡移動動到適當位置，要在光屏上成清晰的像，就將光屏向__________（選填“遠離”、“靠近”）透鏡方向移動。17．在“探究凸透鏡成像的規律”實驗中，先將蠟燭焰、凸透鏡、光屏的中心調到同一水平線上，然后將凸透鏡固定在光具座上50 cm處，將點燃的蠟燭放置在光具座上30 cm處，移動光屏，在光屏上得到燭焰清晰的像，再將蠟燭向凸透鏡移近幾厘米，應向__________（選填“靠近”或“遠離”）凸透鏡方向移動光屏，才有可能再次在光屏上得到燭焰清晰的像；又將蠟燭移至光具座上43 cm處，無論怎么移動光屏，都不能在光屏上得到燭焰清晰的像。由此可以推斷該凸透鏡焦距的范圍，該范圍的最大值小于__________cm。18．人的眼睛是一架精密的照相機。如圖所示，是描述人眼看物體的成像圖，其中看遠處景物的是__________圖，景物在視網膜上成的是__________像（選填“實”或“虛”）。[來源:Z#xx#k.Com]19．如圖所示，一直以來，小強總是用這樣的姿勢看書或電視，近幾天他發現自己看不清遠處的物體，小強的眼睛是_____________（選填“遠視眼”或“近視眼”）。   20．顯微鏡和望遠鏡都是由目鏡和物鏡兩組凸透鏡組成，顯微鏡的物鏡相當于__________鏡頭，望遠鏡的物鏡相當于__________鏡頭（填“幻燈機”、“照相機”）。無論是望遠鏡還是顯微鏡，它們的目鏡的作用都是形成__________像（從像的“大小”、“虛實”兩方面作答）。三、作圖題     21．如圖，畫出通過兩透鏡的折射光線（友情提醒：兩透鏡焦點重合）。 22．如下圖所示，MN為凸透鏡的主光軸，A為燭焰，A′為燭焰在光屏上所成的像，根據凸透鏡成像原理在下圖中畫出凸透鏡的位置及其焦點（畫出一個焦點即可）。 四、實驗題23．（1）在探究凸透鏡成像的實驗中，王聰同學先將凸透鏡正對著太陽光，調整凸透鏡和白紙間的距離，直到太陽光在白紙上會聚成一個最小、最亮的點，如圖所示，這一操作的目的是___________；（2）王聰同學在探究凸透鏡成像的實驗時，由于蠟燭火焰的高度不合適，在光屏上得到如圖所示不完整的像，要得到蠟燭火焰完整的像，應將蠟燭向___________調節；（3）照相機是利用凸透鏡成倒立、縮小實像的原理制成的；教室里的投影儀是利用凸透鏡成________、_______實像的原理制成的。           24．在利用光具座進行凸透鏡成像的實驗探究中：（1）如圖甲所示，一束平行于凸透鏡主光軸的光線經過凸透鏡后，在光屏上形成了一個最小、最亮的光斑。由圖可知，凸透鏡對光線具有_________作用，該凸透鏡的焦距是_________cm。（2）將蠟燭、凸透鏡、光屏依次放在光具座上，點燃蠟燭后，無論怎樣移動光屏都不能在光屏上得到像，請你指出其中一條可能的原因：____________________________________。（3）調整后，把燭焰放在距凸透鏡16 cm處時（如圖乙），在凸透鏡另一側前后移動光屏，會在光屏上得到一個倒立、_________的實像（填寫像的性質）；_________（填光學儀器）就是利用這一成像規律工作的。如果將蠟燭在乙圖的基礎上遠離透鏡，仍要在光屏上得到清晰的像，光屏應向_________（選填“靠近”或“遠離”）透鏡的方向移動。25．在“探究凸透鏡成像規律”實驗中：（1）如圖甲所示，該透鏡的焦距f=_________cm；（2）將蠟燭、凸透鏡、光屏依次安裝在光具座上后，點燃蠟燭，在光屏上得到蠟燭的像如圖乙所示，若要讓像成在光屏的中心位置，則可以將凸透鏡向_________移動（選填“上”或“下”）；（3）如圖丙所示，把蠟燭放在光具座上_________點時（選填“A”、“B”、“C”或“D”），在光屏上能得到一個清晰放大的像，_________就是利用這種成像規律工作的（選填“投影儀”、“照相機”或“放大鏡”）。
