初中物理第十六章 電流做功與電功率第三節 測量電功率獲獎作業課件ppt

這是一份初中物理第十六章 電流做功與電功率第三節 測量電功率獲獎作業課件ppt，共31頁。PPT課件主要包含了情景引入觀察，情景引入思考，實驗?zāi)康?，?shí)驗原理，PUI，電壓和電流，電路設計，1開關應斷開，正常發光，發光較弱等內容，歡迎下載使用。

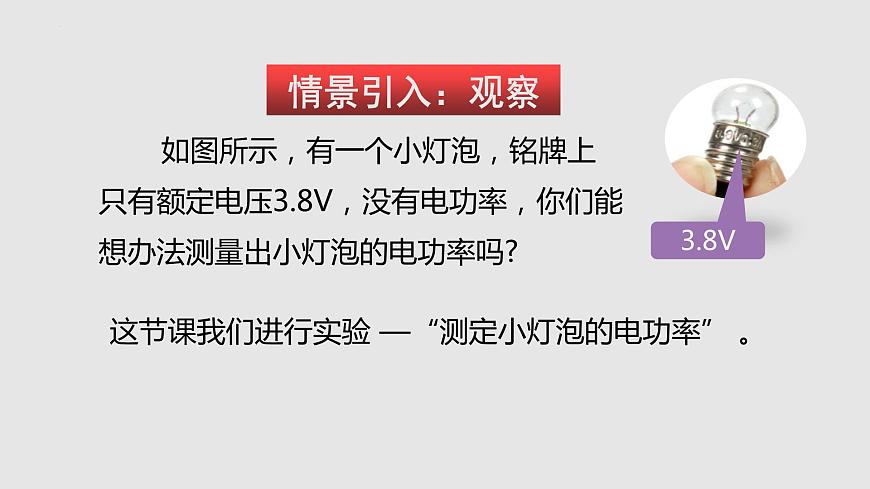

如圖所示，有一個小燈泡，銘牌上 只有額定電壓3.8V，沒有電功率，你們能 想辦法測量出小燈泡的電功率嗎?
這節課我們進行實驗 —“測定小燈泡的電功率” 。

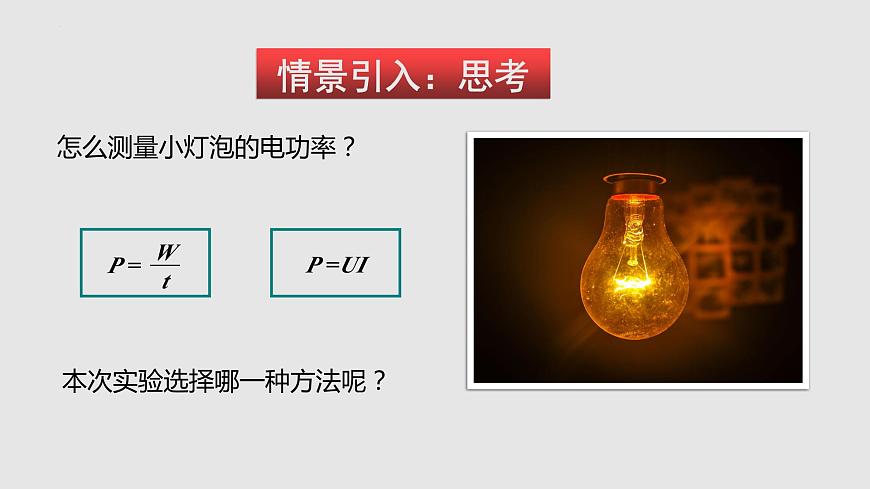

怎么測量小燈泡的電功率？
本次實驗選擇哪一種方法呢？
測定小燈泡的額定功率和實際功率。
3．應該測量的物理量：
4 ．實驗器材：額定電壓為 2.5V 的小燈泡一個，3 V 電源，開關，滑動變阻器，導線若干，除此以外，還需要電壓表、電流表。
一、測量小燈泡的電功率

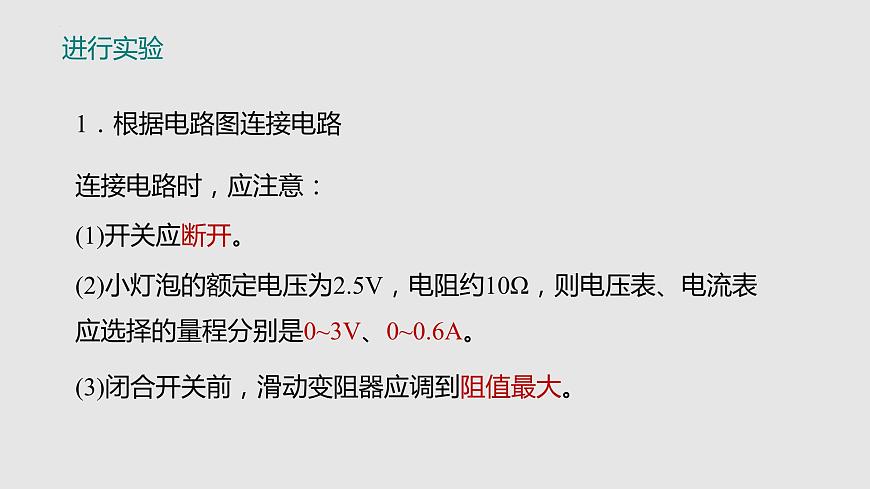

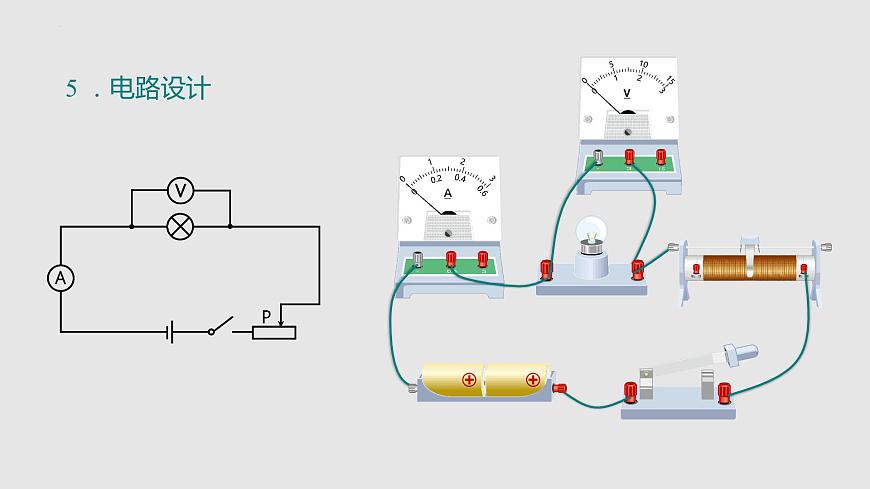

1．根據電路圖連接電路
連接電路時，應注意：?
(3)閉合開關前，滑動變阻器應調到阻值最大。
(2)小燈泡的額定電壓為2.5V，電阻約10Ω，則電壓表、電流表應選擇的量程分別是0~3V、0~0.6A。

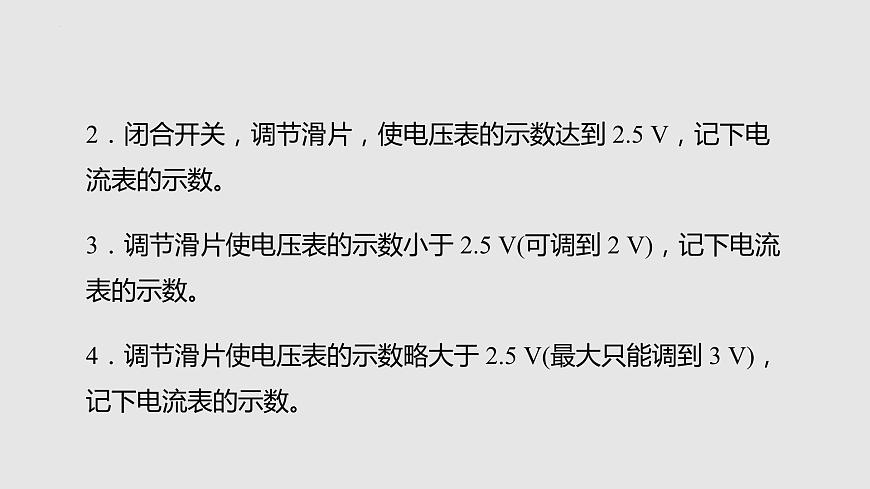

2．閉合開關，調節滑片，使電壓表的示數達到 2.5 V，記下電流表的示數。? ? ?
3．調節滑片使電壓表的示數小于 2.5 V(可調到 2 V)，記下電流表的示數。
4．調節滑片使電壓表的示數略大于 2.5 V(最大只能調到 3 V)，記下電流表的示數。
(1)當U實 = U額， P實 = P額，燈泡正常發光。(2)當U實 > U額， P實 > P額，較正常發光暗。(3)當U實 < U額，P實 < P額，較正常發光亮。(4)不同電壓下，小燈泡的功率不同，實際電壓越大，小燈泡功率越大。? (5)小燈泡的亮度由小燈泡的實際功率決定，實際功率越大，小燈泡越亮。? ? ? ? ? ? ? ? ? ? ?
小明在實驗中，測得小燈泡的三次電功率為0.6W、0.36W、0.72W ，他認為小燈泡的額定功率應為三次功率的平均值，你認為小明的說法是否正確？為什么？
燈泡在不同的電壓下功率是不同的，小燈泡的額定功率應是在額定電壓下的功率。所以求小燈泡的平均值是沒有意義的。
實驗電路連接正確，但是實驗中無論怎樣調節滑動變阻器，小燈泡都不能正常發光(始終比較暗)。
小燈泡兩端的電壓比較小，而當滑動變阻器接入電路的電阻為零時，小燈泡兩端的電壓是電源電壓，可見，問題是電源的電壓太低。做此實驗時，電源電壓一定要比小燈泡額定電壓大20%以上。
實驗中最可能出現錯誤的是哪幾個環節?
在哪方面容易出現較大的誤差?
在實驗的設計、操作和分析過程中，你發現了哪些新的問題?
甲燈標有“PZ 220 V 100 W” ，乙燈標有“PZ 220 V 40 W” ，將兩盞燈串聯接在220 V 電路中，比較兩燈的亮度。
知識拓展：燈泡亮度的比較
結論：當U實 ≠ U額時， P額小的燈泡亮。
甲燈標有“PZ 220 V 100 W” ，乙燈標有“PZ 220 V 40 W”，兩燈并聯接在 220 V電路中，比較兩燈的亮度。
比較兩盞燈的亮度，應比較它們的實際功率，實際功率大的燈泡亮。
結論：當U實＝U額時， P額大的燈泡亮。
1.連接電路時，開關是否處于斷開狀態。2.滑動變阻器滑滑片是否滑到最大阻值處，滑動變阻器在本實驗中的作用是什么；3.電流表電壓表的正負接線柱是否接反了；4.是否通過試觸進行量程選擇；5.是否認真檢查電路確認無誤后才閉合開關
②小華在測量中，測量器材中的電壓表（或電流表）已損壞，你能否幫他完成實驗嗎？
上面學習的是測定小燈泡電功率的正確電路。但是在實際測量中可能會遇到一些特殊情況，應該用特殊的方法測量。
①小紅想測量標有額定電壓為“3.8V”小燈的額定功率，電源電壓為4.5伏。但是電壓表的大量程0～15V已損壞，你能幫她想出測量方法嗎？
下面學習測定小燈泡電功率的幾種特殊方法。
二、常見測量小燈泡的電功率的幾種電路
在該電路中，若向右移動變阻器的滑片，變阻器連入電路的阻值變大，則電路中的電流變小，小燈兩端的電壓也變小，即電壓表、電流表的示數都同時變小。
①指電壓表與小燈并聯。②移動變阻器的滑片時，電流表與電壓表的示數同時變大或同時變小。
就是這節課前面學過的電路。
電壓表與滑動變阻器并聯（如圖）
例如向右移動變阻器的滑片時，變阻器連入電路的阻值變大，則電路中的電流變小，小燈兩端的電壓也變小，但是變阻器兩端的電壓變大。 所以電壓表的示數變大，電流表的示數變小。
此時移動變阻器的滑片時，電流表與電壓表的示數一個變大，而另一個變?。ㄖ羔樒D(zhuǎn)方向是相反的）。
電源電壓U=UL+UR
在這種電路中，電壓表第一次與小燈（或變阻器）并聯，后來再與另一元件變阻器（或小燈）并聯。
在滑動變阻器滑片的位置不變時（或電路中的電流相等時），此時電源電壓為兩電壓表示數之和。
小明同學在測量一個標有“U額”字樣的小燈泡額定功率的實驗中，發現電流表損壞，其他元件完好。你能否再添加一些簡易器材，測出小燈泡的額定功率嗎？
下面學習利用電壓表測小燈泡額定功率的方法——伏阻法。
①除已有的器材外，只需再加一個阻值已知的定值電阻R0和另一塊電壓表即可（或一個電壓表測量2次）。設計的電路圖如下：
如圖所示，小燈L、定值電阻R0與滑動變阻器組成串聯電路，電壓表分別與小燈、定值電阻R0并聯。
其中虛線框內的元件組合體相當于電流表，電流為 I=U0/R0。
②合上開關，移動變阻器的滑片，使燈泡兩端電壓為額定電壓U額；③滑片不動，再讀出此時R0兩端的電壓為U0。
燈泡兩端電壓為U額，小燈泡正常發光，通過定值電阻的電流即小燈的額定電流 IL＝ I0＝ U0/R0 則小燈泡的額定功率為： PL＝ULIL＝ U額U0/R0
使定值電阻R0、小燈泡、滑動變阻器組成串聯電路，電壓表及三只開關的連接如圖所示；利用串聯電路中電流處處相等的特點，來確定通過小燈泡的額定電流。
①除已有的器材外，只需再加一個阻值已知的定值電阻R0和另兩個開關即可。設計的電路圖如下：
②先閉合開關S和S1，移動變阻器的滑片，使燈泡兩端電壓為額定電壓U額，記下電壓表的示數U額。③再閉合開關S2，斷開S1 ，再讀出此時電壓表的示數為U1。
R0兩端的電壓為 U0= U1 – U額
1．在“測量小燈泡的電功率”的實驗中，某同學連接好電路，閉合開關后，移動滑動變阻器的滑片，當滑動變阻器連接電路中的電阻變大時，電壓表的讀數也隨著變大，反之，隨著變小，則發生這一現象的原因是（　?。〢．電壓表的正、負接線柱接錯了B．電壓表的量程選擇不合適C．電壓表壞了D．電壓表與滑動變阻器并聯
2. 在測定小燈泡電功率的實驗中：（1）電源電壓要 小燈泡的額定電壓，串聯一個滑動變阻器是為了 ；（2）閉合開關前，滑動變阻器應放在 位置上，這樣做的好處是 ；（3）為了測定有“4.5V”字樣的小燈泡的功率，除了要用電壓表、電流表、小燈泡、開關、滑動變阻器、導線外，還應在下列器材中選用 。A．三節干電池； B．三節蓄電池； C．兩節干電池； D．兩節蓄電池。
改變小燈泡兩端的電壓與電流達到多次測量的效果
防止電流過大，燒壞電路元件
3. 在“測定小燈泡的電功率”實驗中，連接了如圖所示的電路。當閉合開關S后，若發現：（1）燈泡發光，電流表無示數，電壓表指針有明顯偏轉，則故障原因是 ；（2）燈泡不發光，電流表有示數，電壓表無示數，則故障原因是 ；（3）燈泡發光，但無論怎樣調節滑動變阻器的滑片，電流表和電壓表的示數均不變，故障原因是 。
滑動變阻器連接方法錯誤
4.在“測定小燈泡的額定功率”的實驗中，當手移動變阻器滑片時，眼睛應觀察（ ）A．電流表的示數 B．電壓表的示數C．燈泡的發光情況D．變阻器滑片的位置
電壓表、電流表、滑動變阻器的連接和使用
小燈泡亮度隨功率的改變而改變
