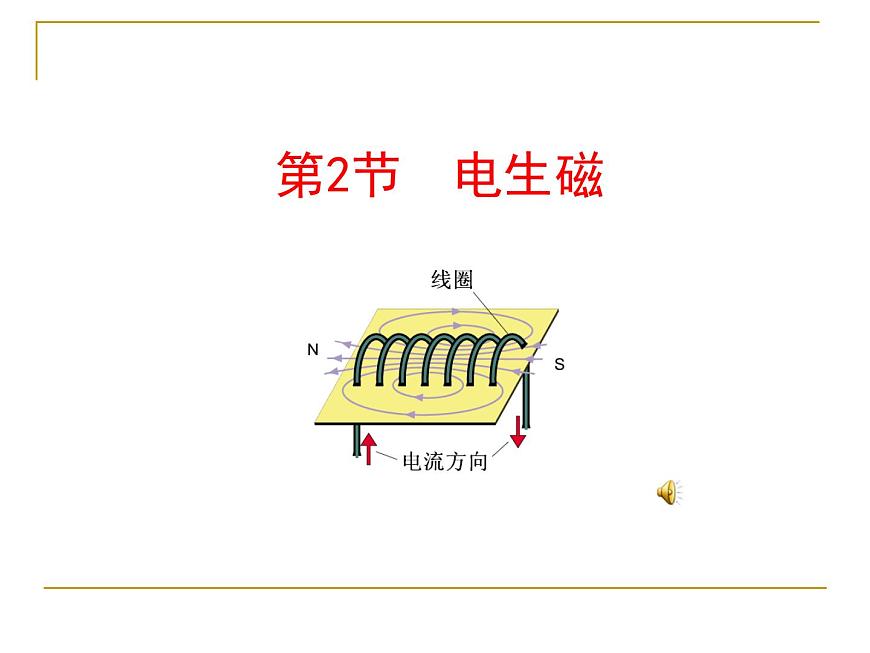

人教版九年級全冊第2節 電生磁圖文課件ppt

這是一份人教版九年級全冊第2節 電生磁圖文課件ppt，共13頁。PPT課件主要包含了電流的磁效應，安培定則等內容，歡迎下載使用。

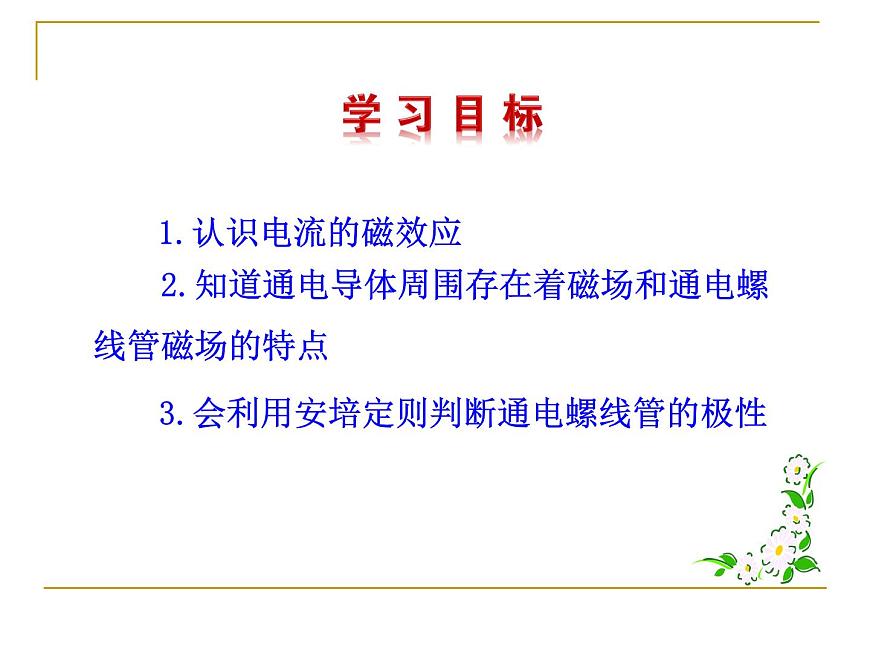

1.認識電流的磁效應
2.知道通電導體周圍存在著磁場和通電螺線管磁場的特點
3.會利用安培定則判斷通電螺線管的極性

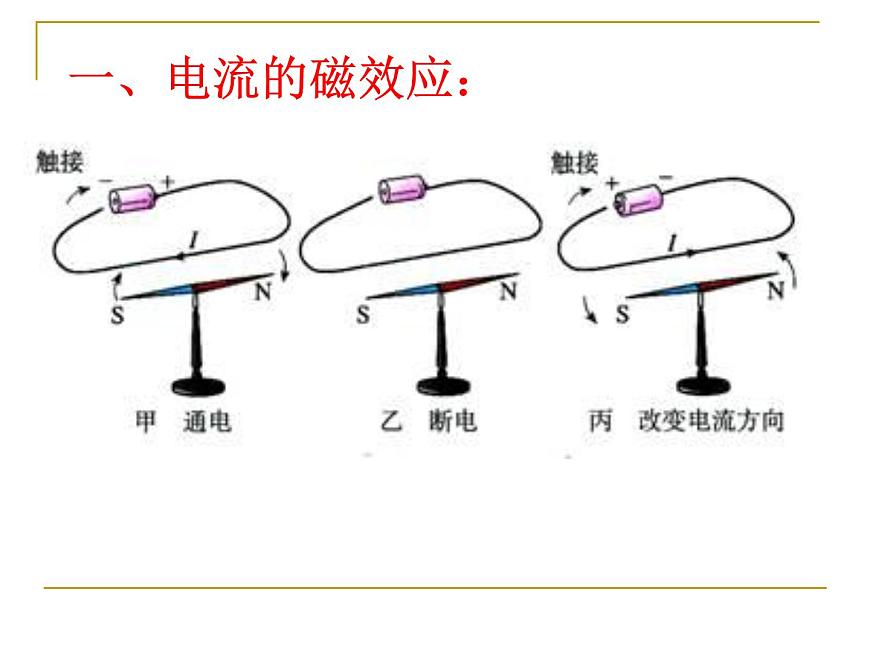

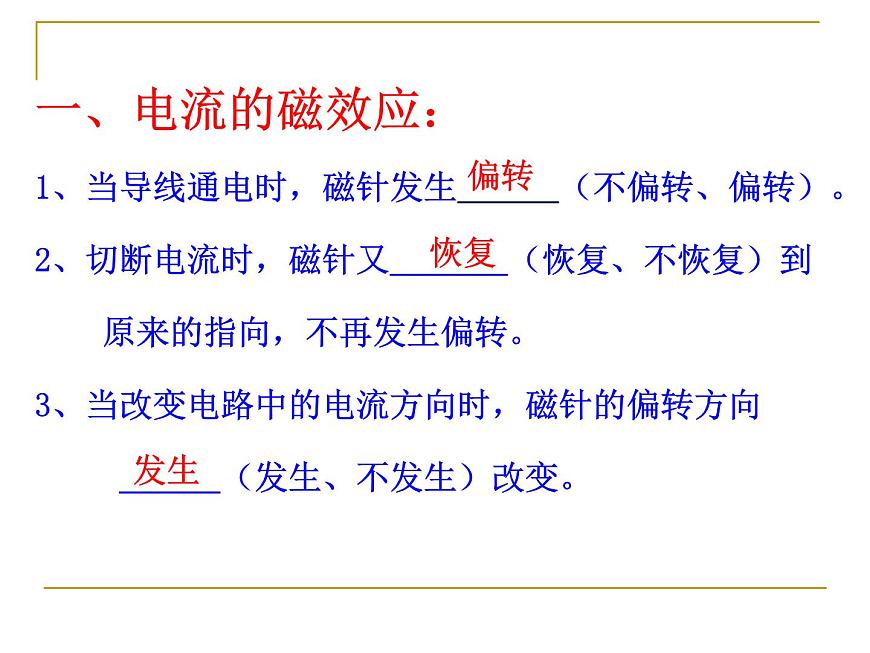

一、電流的磁效應：1、當導線通電時，磁針發生 （不偏轉、偏轉）。2、切斷電流時，磁針又 （恢復、不恢復）到 原來的指向，不再發生偏轉。3、當改變電路中的電流方向時，磁針的偏轉方向 （發生、不發生）改變。

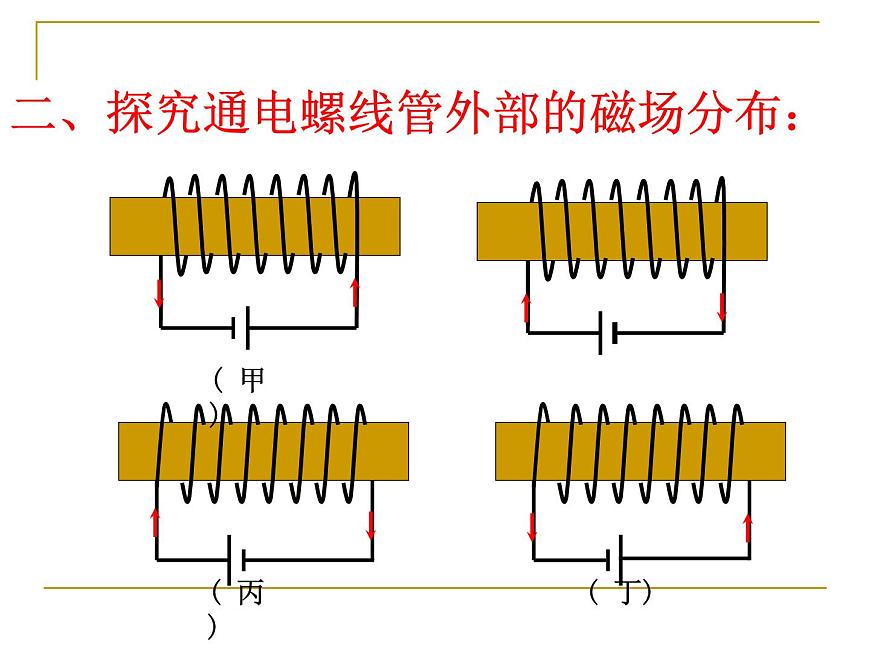

二、探究通電螺線管外部的磁場分布：

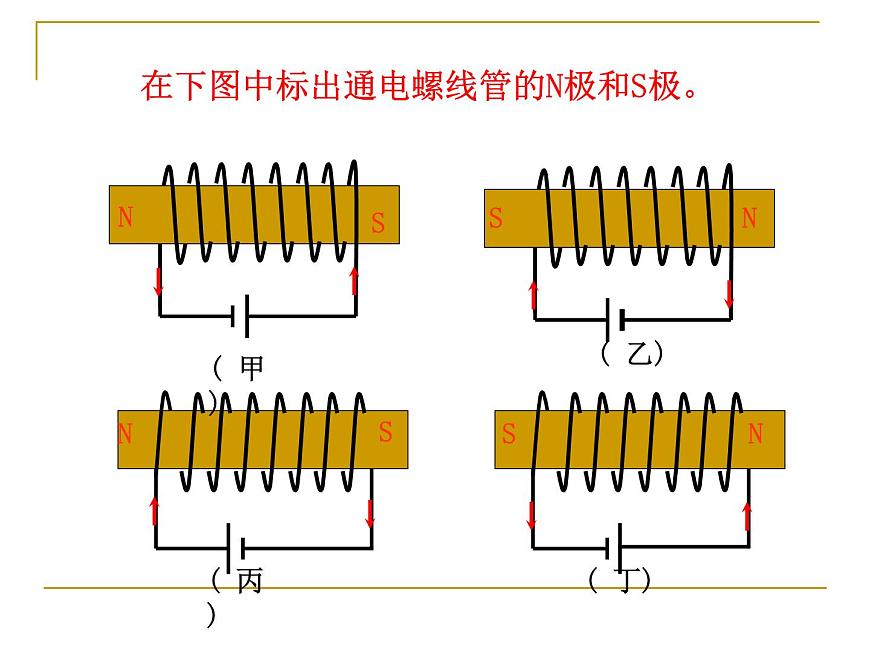

在下圖中標出通電螺線管的N極和S極。
三、安培定則：用右手握螺線管，讓四指指向螺線管中電流的方向，則大拇指所指的那端就是螺線管的N極。
1.如圖所示的奧斯特實驗說明了（ ） A．電流的周圍存在著磁場 B．電流在磁場中會受到力的作用 C．導線做切割磁感線運動時會產生電流 D．小磁針在沒有磁場時也會轉動
2.下列四幅圖中小磁針北極指向正確的是（　?。?br/>3.如圖所示的通電螺線管，周圍放著能自由轉動的a、b、c、d四個小磁針，當它們靜止時極性正確的是（N為黑色）________。
