第二十章 第二節 電生磁
奧斯特（Hans Christian Oersted；1777～1851）丹麥物理學家。
1820年，奧斯特在課堂上實驗時偶然發現了電能產生磁。

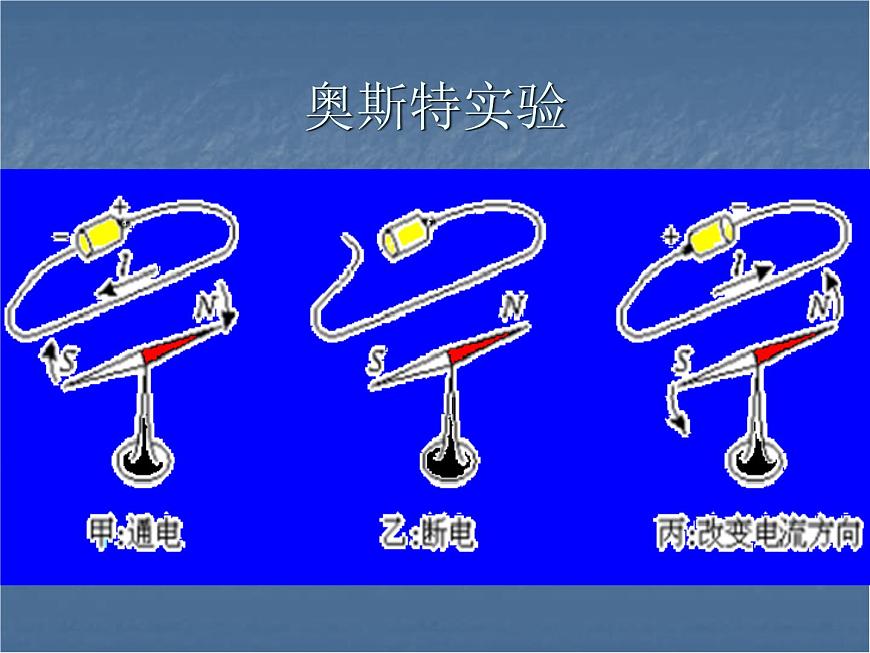

通電時小磁針_____ 發生偏轉(填會或不會) 斷電時小磁針轉回到指南北的方向； 說明：_____________________________ 通電電流方向相反，小磁針偏轉方向_______ 說明_______________________________
電流的磁場方向與電流方向有關．
奧斯特實驗證明:
1.通電導體周圍存在磁場
2.電流的磁場方向與電流方向有關
通電導體周圍存在與電流方向有關的磁場.這種現象叫做電流的磁效應

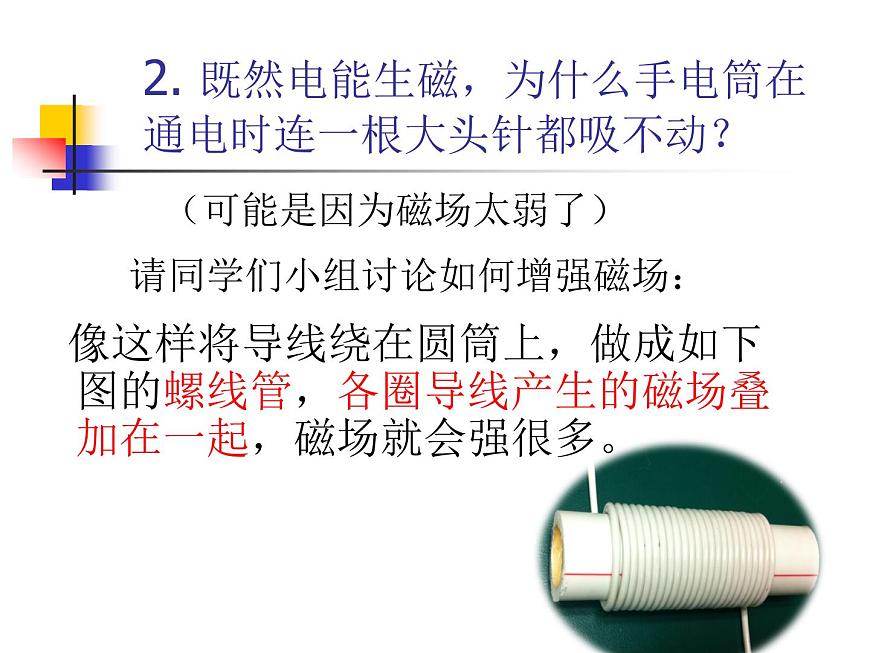

2. 既然電能生磁，為什么手電筒在通電時連一根大頭針都吸不動？

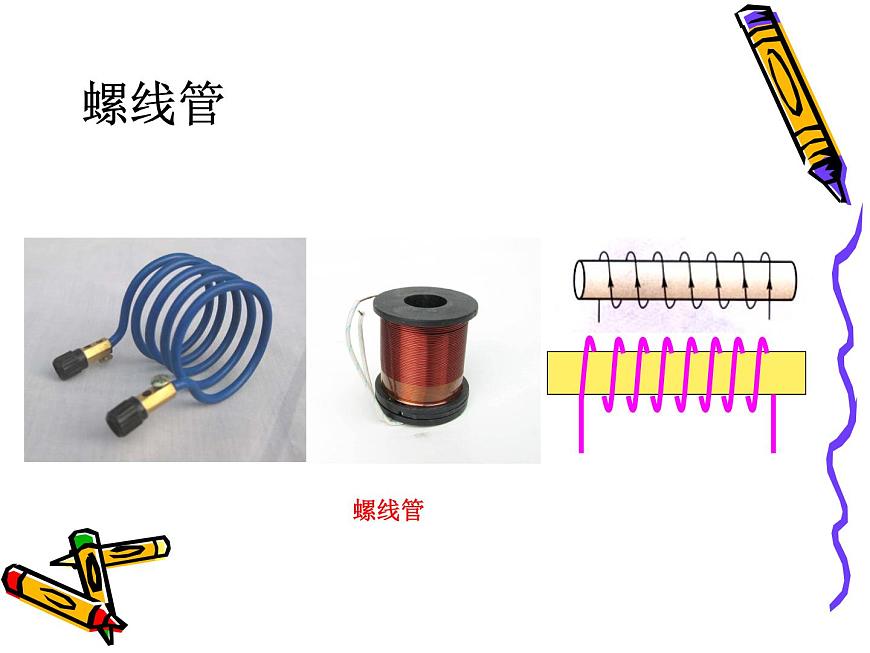

像這樣將導線繞在圓筒上，做成如下圖的螺線管，各圈導線產生的磁場疊加在一起，磁場就會強很多。
（可能是因?yàn)榇艌?chǎng)太弱了）
請同學們小組討論如何增強磁場：
針對通電螺線管提出你的問題:
1.通電螺線管的磁場是怎樣的？
3.通電螺線管的磁極與電流方向有關嗎？
2.通電螺線管的磁極在哪里？
1.通電螺線管的磁場與 磁場相似;2.它的兩端相當于條形磁體的________
通電螺線管兩端的極性如何判斷?
方法一:根據磁極間的相互作用規律判斷
結論: 通電螺線管兩端的極性與管中電流方向有關。
探究:通電螺線管兩端的極性與電流方向的關系? （注意電流方向以及導線的纏繞方向）
你能用一個巧妙的方法把通電螺線管兩端的極性與其中的電流方向的關系找出來嗎？
　　用右手握住螺線管，讓四指指向螺線管中電流的方向，則拇指所指的那端就是螺線管的N極。
1.請你根據電源正負極，判斷通電螺線管的極性：
2、在下圖中標出通電螺線管的N極和S極
3、如圖所示，分別標出通電螺線管和小磁針的N、S極。
1、根據小磁針的指向，標出通電螺線管中的 電流方向.
2、根據小磁針靜止時的指向,在圖中標明螺線管中電流的方向。
3.如圖：請指出通電螺線管中的電流方向
已知通電螺線管磁極的極性如圖，請標出電源的正負極。
題型三:判斷電源正負極
1.練習畫螺線管的繞線（按范例繞線）
3、在下圖中已知通電螺線管的磁極的極性和電池正負極，請畫出線圈的繞線。
2.通電螺線管的磁場與 相似,它的兩端相當于條形磁體的N、S極
3、安培定則：用右手握住螺線管，讓四指彎向螺線管中電流的方向，則大拇指所指的那端就是螺線管的北極（N)。
1.通電導線周圍存在 ，該磁場方向和 有關。
3、請判定下圖中通電螺線管的南、北極。
1.奧斯特實驗表明：通電導線的周圍存在著 ，磁場的方向與—— 有關。這種現象叫做 。?
2、通電螺線管周圍的磁感線跟________ 的磁感線相似，通電螺線管兩端也有__________
4、當通電螺線管中有電流通過時，小磁針靜止在如圖所示的位置上，則電源的A端是____極．
