初中物理人教版九年級全冊第2節 電生磁教學ppt課件

這是一份初中物理人教版九年級全冊第2節 電生磁教學ppt課件，共24頁。PPT課件主要包含了溫故知新，電流的磁效應，1磁針會轉動嗎，磁針發生轉動，演示奧斯特實驗，磁針轉動方向相反，改變電流方向，奧斯特的故事，練一練，奧斯特等內容，歡迎下載使用。

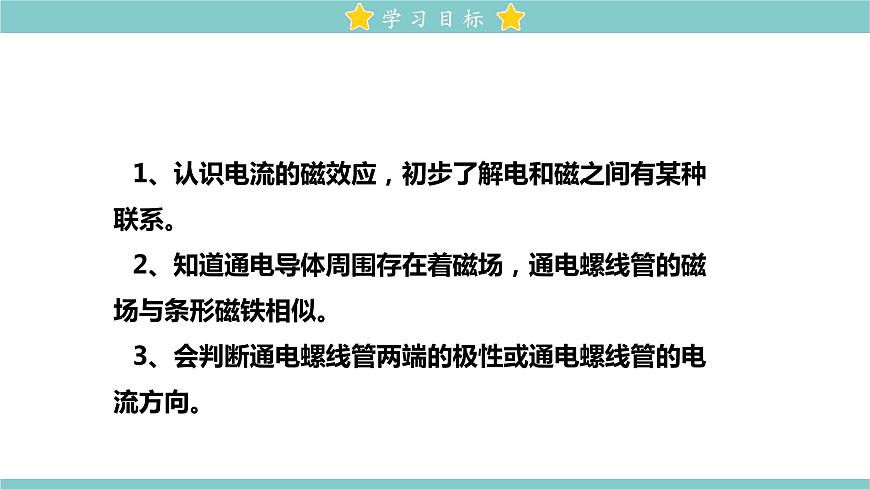

1、認識電流的磁效應，初步了解電和磁之間有某種聯系。2、知道通電導體周圍存在著磁場，通電螺線管的磁場與條形磁鐵相似。3、會判斷通電螺線管兩端的極性或通電螺線管的電流方向。

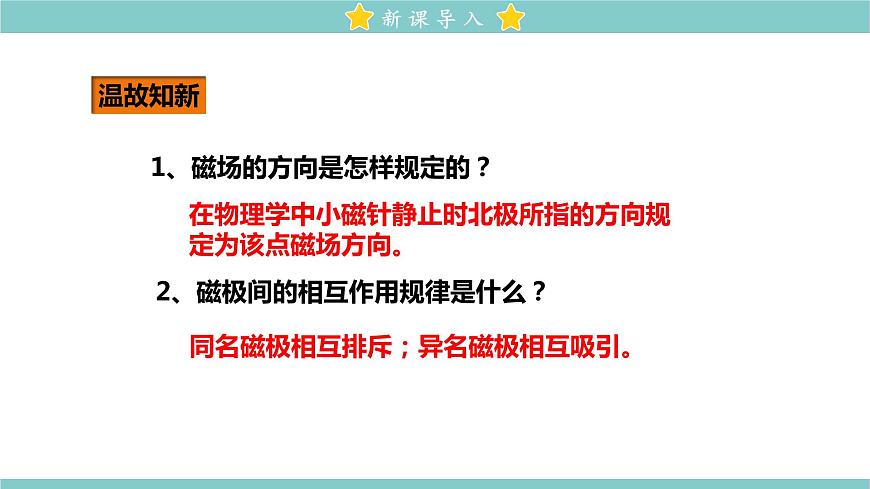

1、磁場的方向是怎樣規定的？
在物理學中小磁針靜止時北極所指的方向規定為該點磁場方向。
2、磁極間的相互作用規律是什么？
同名磁極相互排斥；異名磁極相互吸引。

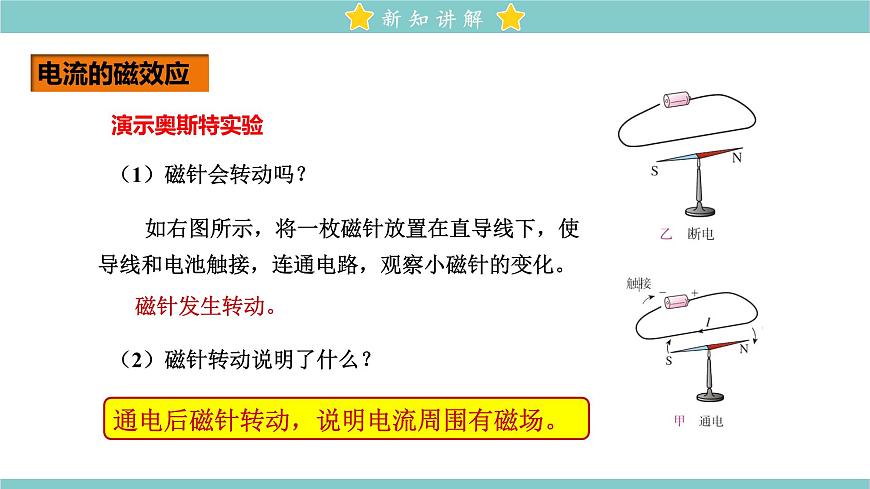

　　如右圖所示，將一枚磁針?lè)胖迷谥睂?dǎo)線下，使導線和電池觸接，連通電路，觀察小磁針的變化。
（2）磁針轉動說明了什么？
通電后磁針轉動，說明電流周圍有磁場。

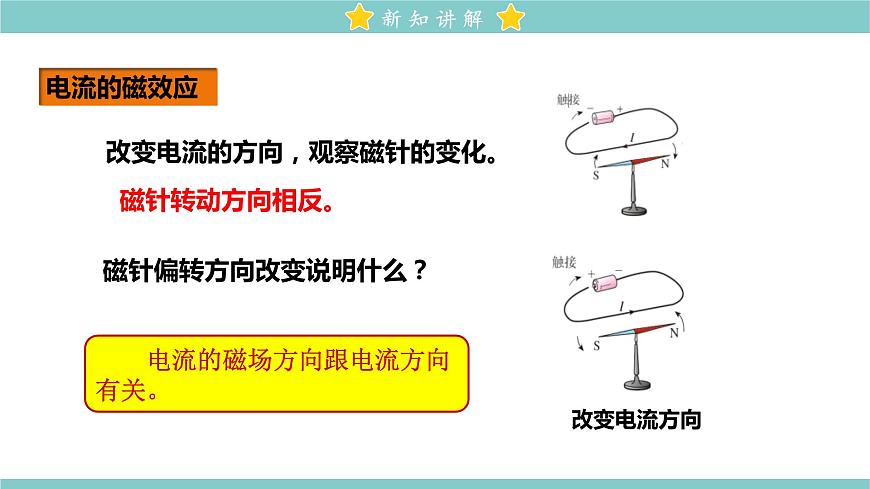

磁針偏轉方向改變說明什么？
　改變電流的方向，觀察磁針的變化。
　　電流的磁場方向跟電流方向有關。

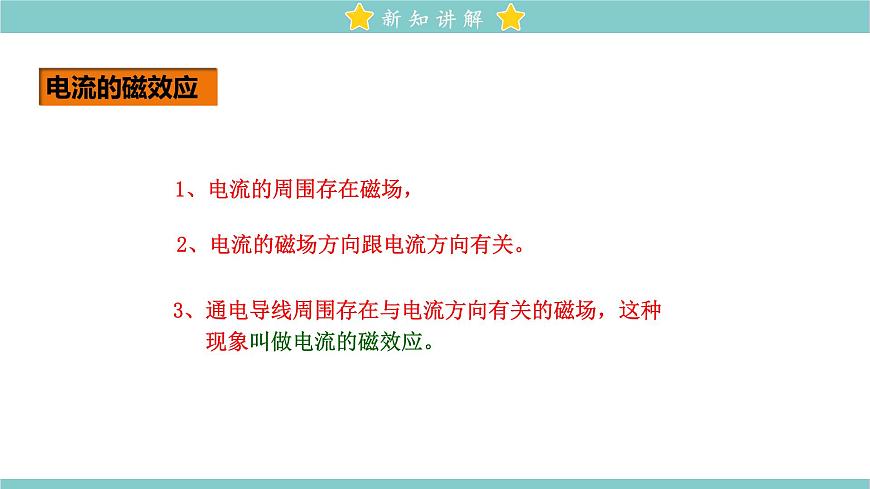

1、電流的周圍存在磁場，
3、通電導線周圍存在與電流方向有關的磁場，這種 現象叫做電流的磁效應。
2、電流的磁場方向跟電流方向有關。

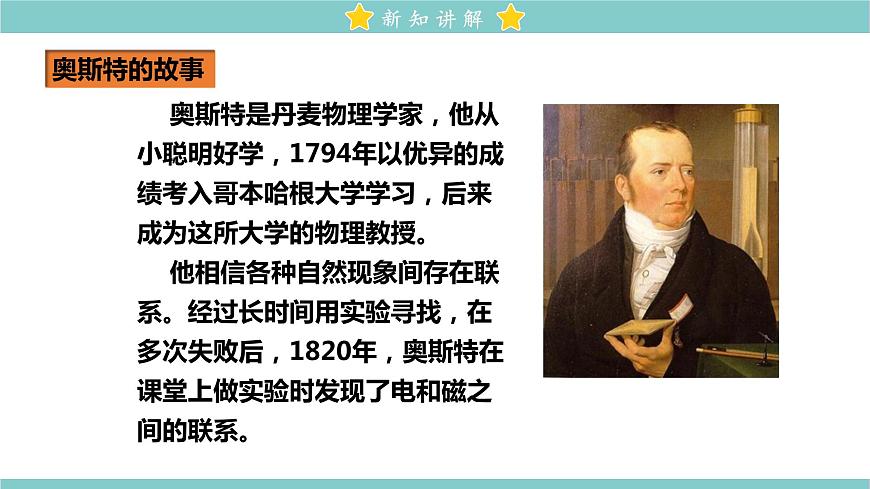

奧斯特是丹麥物理學家，他從小聰明好學，1794年以優異的成績考入哥本哈根大學學習，后來成為這所大學的物理教授。 他相信各種自然現象間存在聯系。經過長時間用實驗尋找，在多次失敗后，1820年，奧斯特在課堂上做實驗時發現了電和磁之間的聯系。

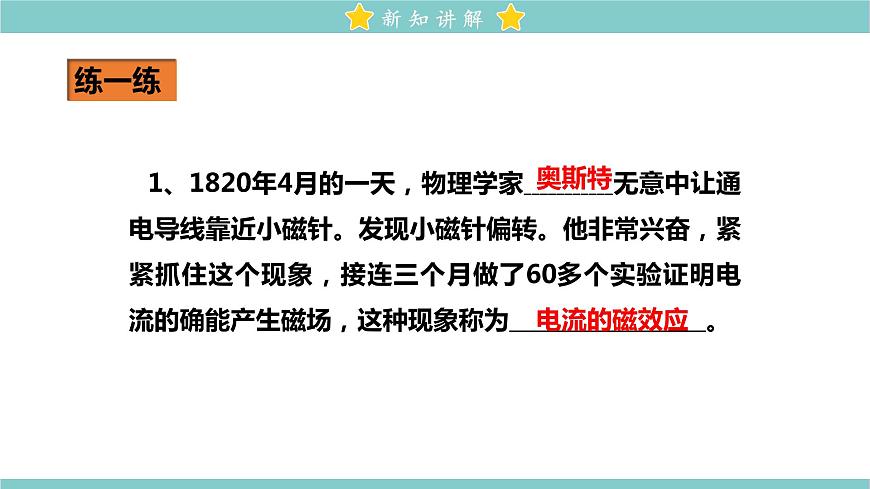

1、1820年4月的一天，物理學家 無意中讓通電導線靠近小磁針。發現小磁針偏轉。他非常興奮，緊緊抓住這個現象，接連三個月做了60多個實驗證明電流的確能產生磁場，這種現象稱為 。
2、如圖是奧斯特實驗裝置，接通電路后，觀察到小磁針偏轉，此現象說明了 ；斷開電線，小磁針在 的作用下又恢復到原來的位置，改變直導線中電流方向，小磁針的偏轉方向發生了改變，說明了 。
電流周圍的磁場與電流的方向有關
磁性太弱——磁場太弱。
怎樣才能使電流的磁場變強呢？
　　既然電能生磁，為什么手電筒在通電時連一根大頭針都吸不動？
　將導線繞在圓筒上，做成螺線管（也叫線圈）。通電后各圈導線磁場產生疊加，磁場增強。
通電后觀察指針指向，輕敲紙板，觀察鐵屑的排列情況。
改變電流方向，兩側小磁針的指向反轉。
把小磁針?lè)诺铰菥€管周圍不同位置，觀察磁針N極的方向。
由實驗可知：通電螺線管的外部磁場與條形磁體的磁場相似，它的兩端相當于條形磁體的兩極。
通電螺線管的極性與環繞螺線管的電流方向之間有什么關系？
　通過實驗，判斷螺線管的N、S極，并標在圖中。
實驗結論：通電螺線管兩端的極性與其中的電流方向有關。通電螺線管外部的磁場和條形磁體的磁場一樣。
　　你能用一個巧妙的方法把通電螺線管兩端的極性與其中的電流方向的關系表述出來嗎？
猴子用右手把一個大螺線管夾在腋下，說：如果電流沿著我右臂所指的方向流動，N 極就在我的前方。
螞蟻沿著電流方向繞螺線管爬行，說：N 極就在我的左邊。
用右手握住螺線管,讓四指彎向螺線管中電流的方向,那么大拇指所指的那端就是螺線管的北極(N)極—安培定則
　　1．判斷下面螺線管中的N極和S極：
　　2．判斷螺線管中的電流方向：
　　3．根據小磁針靜止時指針的指向，判斷出電源的正負極。
如果條形磁體的磁性減弱了，你能用電流使它增強嗎？應該怎么辦？
可以。把磁鐵放在螺線管中,保證磁場方向和螺線管內部磁場線方向相同，給線圈加上直流電，一段時間后，磁鐵磁性就會變強。
1.電流的磁效應奧斯特實驗：通電導線的周圍有磁場,磁場的方向跟電流的方向有關；2.通電螺線管的磁場與條形磁體相似,它的兩端相當于條形磁體的N、S極；3.安培定則：用右手握住螺線管，讓四指指向螺線管中電流的方向，則拇指所指的那端就是螺線管的N極。
1、如圖所示，當導線通電時，位于導線正下方的小磁針發生偏轉；切斷電流時，磁針又回到原位。這一現象說明 。當導線中的電流 時，磁針的偏轉方向也相反。
2．探究通電螺線管的磁場分布實驗：斷電時小磁針靜止如圖所示，則螺線管右側為地理 （選填“東”、“南”、“西”、“北”）方，通電時，紙板上方的螺線管中的電流方向如箭頭所示，則小磁針受到磁場力的作用 （選填“順時針”、“逆時針”或“不”）偏轉。
