人教版九年級物理15.3 串聯和并聯 課件
展開
這是一份人教版九年級物理15.3 串聯和并聯 課件,共41頁。

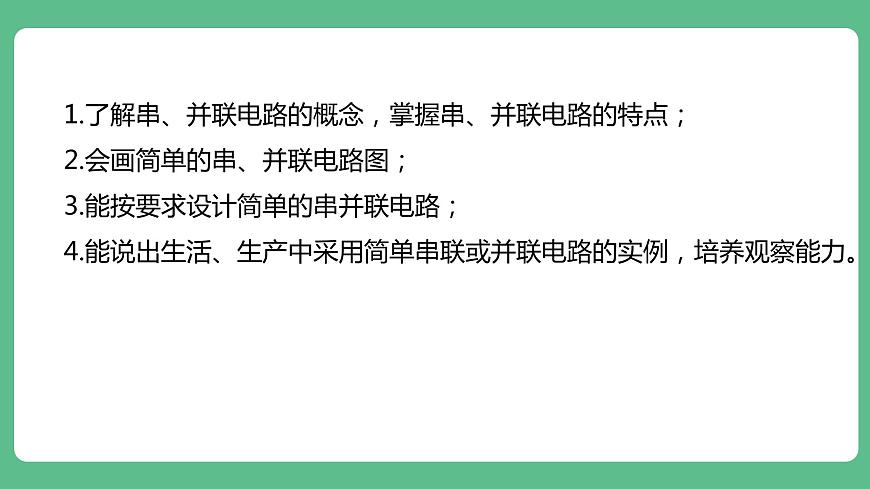

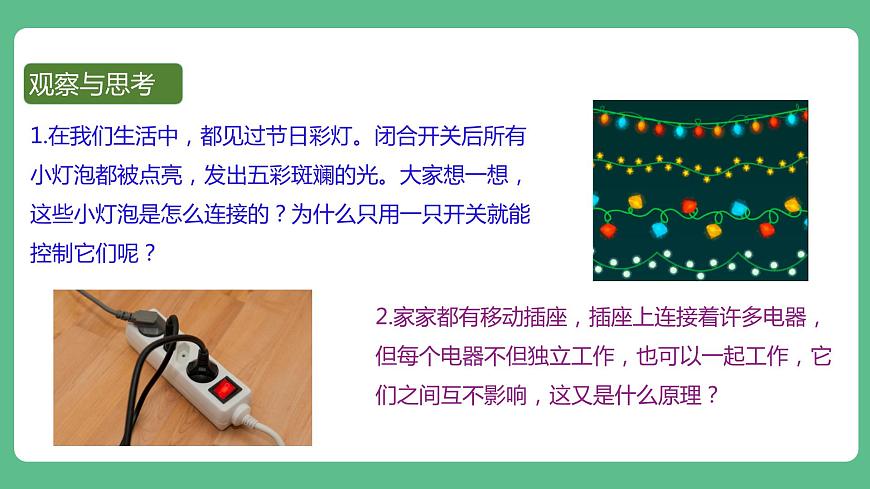

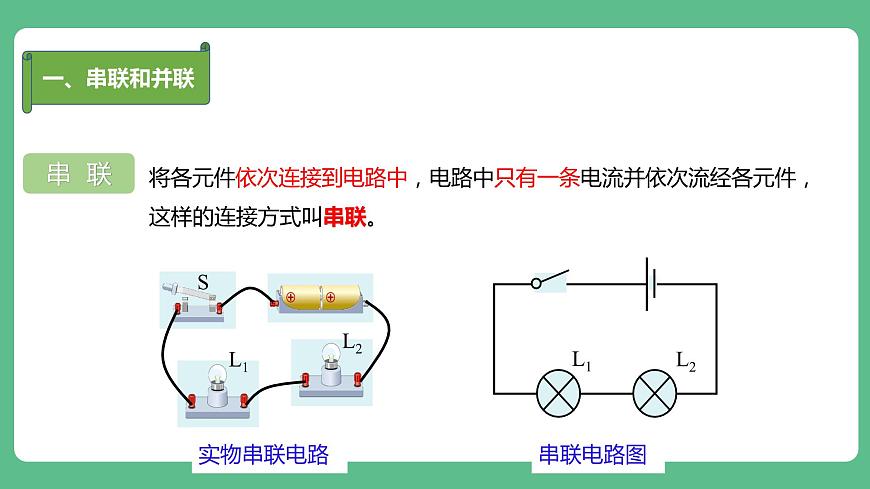

人教版物理九年級上冊第十五章 電流和電路15.3 串聯和并聯CONTENTS課堂引入觀察與思考1.在我們生活中,都見過節日彩燈。閉合開關后所有小燈泡都被點亮,發出五彩斑斕的光。大家想一想,這些小燈泡是怎么連接的?為什么只用一只開關就能控制它們呢?2.家家都有移動插座,插座上連接著許多電器,但每個電器不但獨立工作,也可以一起工作,它們之間互不影響,這又是什么原理?1.了解串、并聯電路的概念,掌握串、并聯電路的特點;2.會畫簡單的串、并聯電路圖;3.能按要求設計簡單的串并聯電路;4.能說出生活、生產中采用簡單串聯或并聯電路的實例,培養觀察能力。課堂活動一、串聯和并聯串 聯觀看視頻一、串聯和并聯串 聯將各元件依次連接到電路中,電路中只有一條電流并依次流經各元件,這樣的連接方式叫串聯。實物串聯電路串聯電路圖一、串聯和并聯并 聯觀看視頻把幾個小燈泡的一端連在一起,另一端也連在一起,形成兩個公共端,把這兩個公共端連接到電路中,組成了并聯電路。并聯電路中,各元件并列連接,電流分別流經各個用電器。一、串聯和并聯并 聯并聯電路中兩個用電器共用的那部分電路叫做干路,單獨使用的那部分電路叫做支路。干路L1支路L2支路干路L1支路L2支路一、串聯和并聯并 聯并聯電路中,各元件并列連接,各元件可以獨立工作。不管在串聯電路還是并聯電路中,只要把接電源的導線(主干電路的導線)斷開,燈泡都不能發光。串聯在干路中的開關,控制整個電路;串聯在各支路中的開關,控制該支路。一、串聯和并聯串聯電路和并聯電路的特點對比電路元件逐個首尾順次相連接的電路連接方式叫串聯將用電器并列連在電路的兩端的電路連接方式叫并聯各元件首尾順次連接元件并列連接在電路兩點間電流只有一條路徑,沒有分支電路有若干條分支,干路和任一支路可構成一條電流路徑,電流有若干條路徑開關接在任何位置上都能同時控制整個電路支路上的開關只能控制該支路干路上的開關能控制整個電路用電器工作時互相影響,其中一個發生斷路故障,電路就不能正常工作用電器工作時互不影響,支路上的用電器發生斷路故障,其余用電器可以正常工作二、連接串聯電路和并聯電路探究一探究開關在電路中的作用在串聯電路中,開關的位置改變了(分別在a、b、c點),它的控制作用是否改變呢?注意:連接電路后,需檢查電路連接無誤,然后方可閉合開關。二、連接串聯電路和并聯電路探究一探究開關在電路中的作用二、連接串聯電路和并聯電路探究一探究開關在電路中的作用在并聯電路中,干路開關和支路開關對各用電器的控制作用有什么不同呢?二、連接串聯電路和并聯電路探究一探究開關在電路中的作用二、連接串聯電路和并聯電路探究一探究開關在電路中的作用在串聯電路中,開關控制所有用電器。開關位置的改變不影響它對用電器的控制作用。在并聯電路中,干路開關控制所有用電器,支路開關只能控制所在支路的用電器。1. 連接串聯電路和并聯電路的方法(1) 連接串聯電路的方法:按照從電源正極到負極的順序,將電路中的各元件逐個順次的連接起來,中間不分支。(2)連接并聯電路的方法二、連接串聯電路和并聯電路① 方法1:“先干后支”法。即先將一個用電器(包括單獨控制該用電器的開關)與電源的正極和負極連接起來,再找出兩個分支點所在的位置,將并聯的另一個或幾個用電器(含控制它的開關)接在兩個分支點之間。② 方法2:“先支后干”法。先將兩個或幾個用電器的兩端相連(如用電器有開關控制,則將開關與用電器作為整體來看),再將兩端相連的支點分別與電源的正極和負極相連。二、連接串聯電路和并聯電路隨講隨練1.按電路圖連接實物電路。二、連接串聯電路和并聯電路隨講隨練2.如果電路中有兩個用電器,下列說法中正確的是( )。A. 閉合開關S后,兩燈同時亮的一定是串聯; B. 閉合開關S后,兩燈同時亮的一定是并聯;閉合開關S后,兩燈同時亮的可能是并聯,也可能是串聯;D. 條件不足,無法判定C二、連接串聯電路和并聯電路總 結串聯電路連接特點開關的控制特點依次逐個相連,無分支各用電器互相影響。任意一個用電器不工作,其他用電器均停止工作一只開關可控制各用電器工作,且與開關的位置無關連接特點工作特點二、連接串聯電路和并聯電路總 結工作特點并聯電路連接特點開關的控制特點各用電器(包括跟用電器相連的開關)各自接在電路兩點之間某一條支路斷開時,其他支路上的用電器照常工作干路上的開關可以控制所有用電器,而支路上的開關只能控制所在支路上的用電器三、電路識別識別方法識別電路的方法有定義法、電流法、拆除法、節點法。(1)看實物電路畫電路圖:關鍵是學會看圖,圖看不明白,就無法作好圖。實物圖實際上只有兩種電路,一種串聯,另一種是并聯。串聯電路非常容易識別,先找電源正極,用鉛筆尖沿電流方向順序前進直到電源負極為止。明確每個元件的位置,然后作圖。順序是:先畫電池組,按元件排列順序規范作圖,橫平豎直,轉彎處不得有元件若有電壓表要準確判斷它測的是哪能一段電路的電壓,在檢查電路無誤的情況下,將電壓表并在被測電路兩端。三、電路識別并聯電路,判斷方法如下,從電源正極出發,沿電流方向找到分叉點,并標出中文“分”字,(遇到電壓表不理它,當斷開沒有處理)用兩支鉛筆從分點開始沿電流方向前進,直至兩支筆尖匯合,這個點就是匯合點。并標出中文“合”字。首先要清楚有幾條支路,每條支路中有幾個元件,分別是什么。具體步驟如下:先畫電池組,分別畫出兩段干路,干路中有什么畫什么。在分點和合點之間分別畫支路,有幾條畫幾條(多數情況下只有兩條支路),并準確將每條支路中的元件按順序畫規范,作圖要求橫平豎直,鉛筆作圖檢查無誤后,將電壓表畫到被測電路的兩端。三、電路識別識別方法識別電路的方法有定義法、電流法、拆除法、節點法。(2)由電路圖連元件作圖方法:先看圖識電路:只有串和并聯兩種,串聯容易識別重點是并聯。若是并聯電路,在電路較長上找出分點和合點并標出。并明確每個元件所處位置。(首先弄清楚干路中有無開并和電流表)連實物圖,先連好電池組,找出電源正極,從正極出發,連干路元件,找到分點后,分支路連線,千萬不能亂畫,順序作圖。直到合點,然后再畫另一條支路[注意導線不得交叉,導線必須畫到接線柱上(開關,電流表,電壓表等)接電流表,電壓表的要注意正負接線柱]遇到滑動變阻器,必須一上,一下作圖,檢查電路無誤后,最后將電壓表接在被測電路兩端。三、電路識別隨講隨練1.剛搬新家的小超對家里衛生間的電路進行探究,發現照明燈和換氣扇能同時使用,也能獨立使用,圖中最符合此衛生間電路特點的是( )。D三、電路識別隨講隨練2.下列操作能使小燈泡 L1 和 L2 組成串聯電路的是( ?。?。A.閉合開關S1、S2和S3 B.只閉合開關S1和S2C.只閉合開關S2和S3 D.只閉合開關S3D三、電路識別隨講隨練3.請分別根據如圖所示的兩個實物電路畫出它們的電路圖。四、生活中的電路生活中的串聯電路:節假日掛在樹上或用來裝飾居室,烘托氣氛的小彩燈之間多是串聯的。四、生活中的電路生活中的并聯電路:家庭電路中的電燈、電冰箱、電視劇、電腦等都是以并聯方式連接在電路中;還有街道兩旁用于照明的路燈等。典例分析考點一:串聯和并聯電路典型例題 1如圖所示為路口交通指示燈的示意圖,指示燈可以通過不同顏色燈光的變化指揮車輛和行人的交通行為。據你對交通指示燈的了解可以推斷( )。A. 紅燈、黃燈、綠燈是串聯的;B. 紅燈、黃燈、綠燈是并聯的;C. 紅燈與黃燈并聯后再與綠燈串聯;D. 綠燈與黃燈并聯后再與紅燈串聯B考點一:串聯和并聯電路A遷移訓練1在下列實際電路中,各元件之間屬于并聯的是( )A. 馬路邊的路燈;B. 手電筒中的各節干電池;C. 學校的電鈴和開關;D. 圣誕樹上一串同亮同滅的小彩燈考點二:電路識別典型例題 2C如圖所示,閉合開關S后看到燈L1發光,燈L2不發光,則可能的原因是( )。A.燈L1斷路 B.燈L1短路 C.燈L2斷路 D.燈L2短路考點二:電路識別D遷移訓練2某種電子測溫槍測靠近被測者額頭,閉合測溫開關S1,只有熱敏電阻R工作,測溫槍顯示被測者額頭溫度。在環境看不清示數時,再閉合開關S2,顯示屏補光燈泡L發光;測溫開關S1斷開S2閉合時燈泡L不發光。關于熱敏電阻R與補光燈泡L在電路中的連接方式,圖中的電路符合要求的是( )。課堂小結視頻小結1.關于生活中的一些電路連接,下列判斷不正確的是 ( )。A.節日的夜晚,裝扮行道樹的小彩燈是串聯在一起的;B.道路兩旁的路燈,晚上同時亮,早上同時滅,它們是串聯在一起的;C.家庭電路中,電視機與照明燈是并聯在一起的;D.教室內由一個開關控制的兩盞日光燈是并聯的2.常用智能手機是通過指紋開關S1或密碼開關S2來解鎖的,若其中任一方式解鎖失敗后,鎖定開關S3均會斷開而暫停手機解鎖功能,S3將在一段時間后自動閉合而恢復解鎖功能.若用燈泡L發光模擬手機解鎖成功,則符合要求的模擬電路是( )。3.山西運城期中]某款售水機可通過刷卡(閉合“感應”開關)或投幣(閉合“投幣”開關)接通供水電機取水;光線較暗時“光控”開關自動閉合,提供照明.下列簡化電路中符合要求的是 ( )。教版物理九年級上冊課程結束
