人教版中考物理復習微專題14極值、范圍類問題課件

這是一份人教版中考物理復習微專題14極值、范圍類問題課件，共17頁。

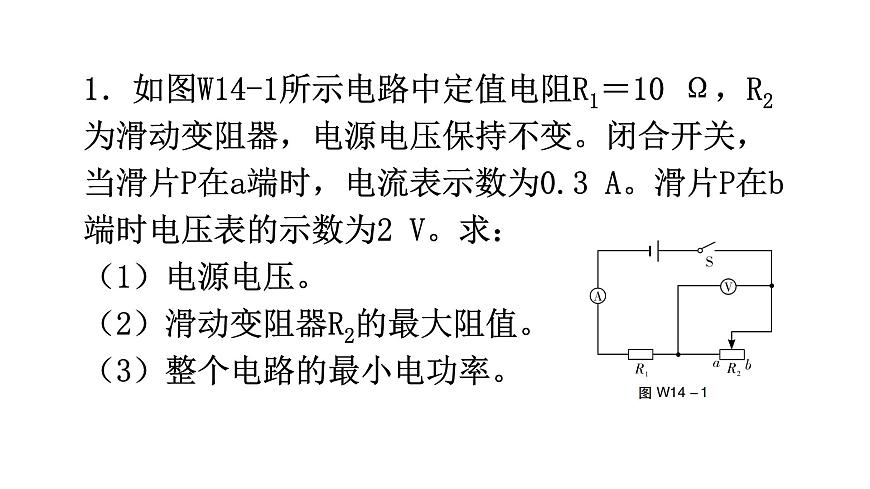

1．如圖W14-1所示電路中定值電阻R1＝10 Ω，R2為滑動變阻器，電源電壓保持不變。閉合開關，當滑片P在a端時，電流表示數為0.3 A?；琍在b端時電壓表的示數為2 V。求：（1）電源電壓。（2）滑動變阻器R2的最大阻值。（3）整個電路的最小電功率。

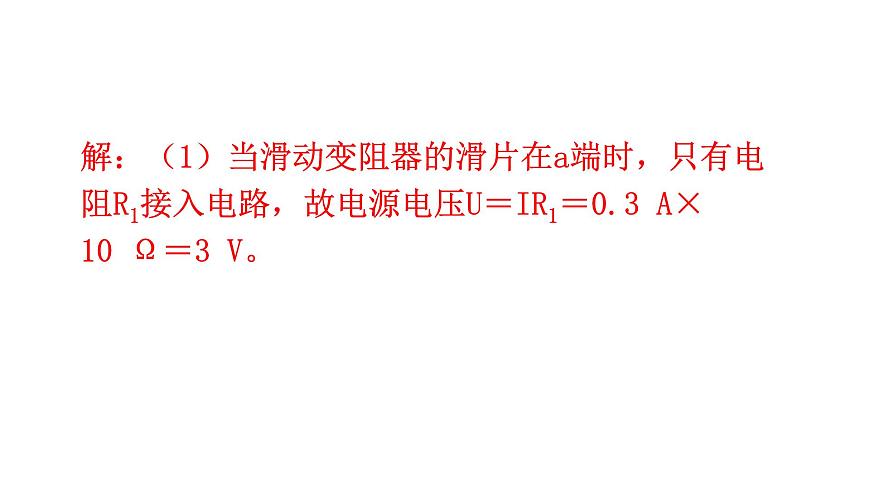

解：（1）當滑動變阻器的滑片在a端時，只有電阻R1接入電路，故電源電壓U＝IR1＝0.3 A×10 Ω＝3 V。

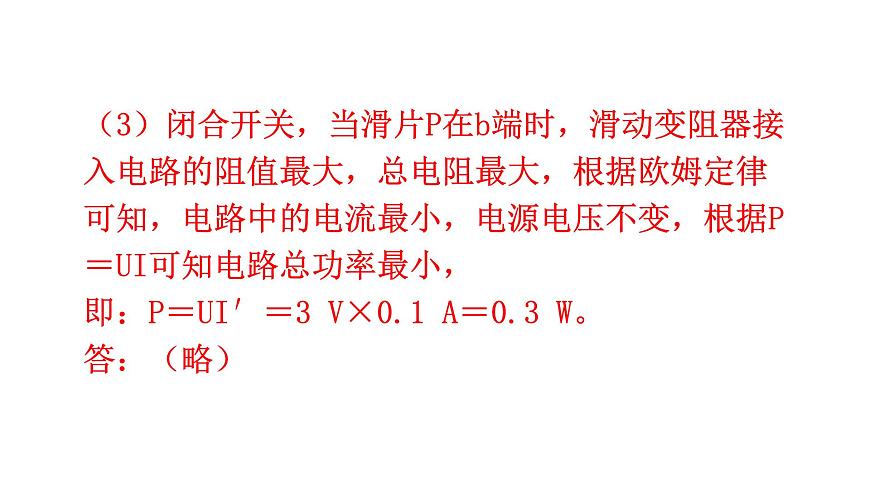

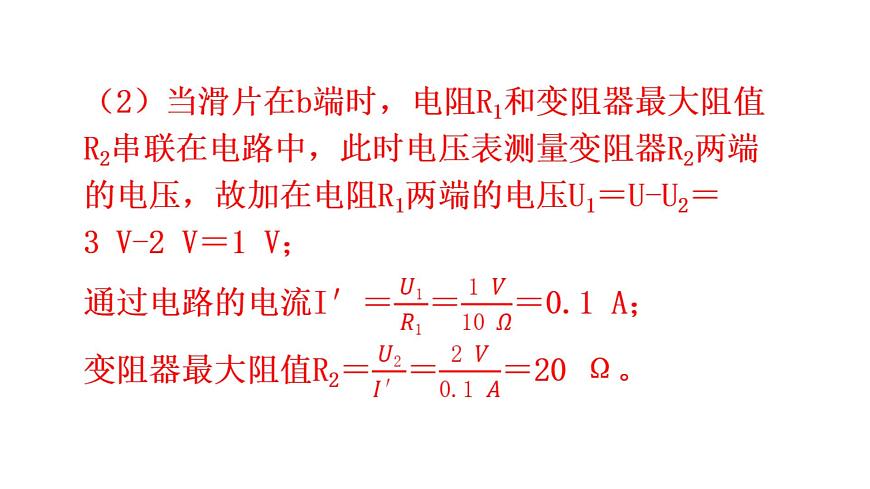

（3）閉合開關，當滑片P在b端時，滑動變阻器接入電路的阻值最大，總電阻最大，根據歐姆定律可知，電路中的電流最小，電源電壓不變，根據P＝UI可知電路總功率最小，即：P＝UI′＝3 V×0.1 A＝0.3 W。答：（略）

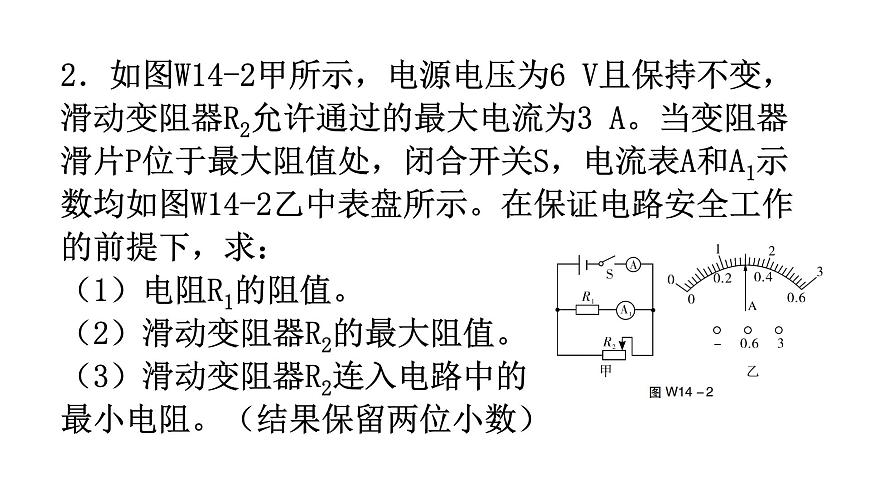

2．如圖W14-2甲所示，電源電壓為6 V且保持不變，滑動變阻器R2允許通過的最大電流為3 A。當變阻器滑片P位于最大阻值處，閉合開關S，電流表A和A1示數均如圖W14-2乙中表盤所示。在保證電路安全工作的前提下，求：（1）電阻R1的阻值。（2）滑動變阻器R2的最大阻值。（3）滑動變阻器R2連入電路中的最小電阻。（結果保留兩位小數）

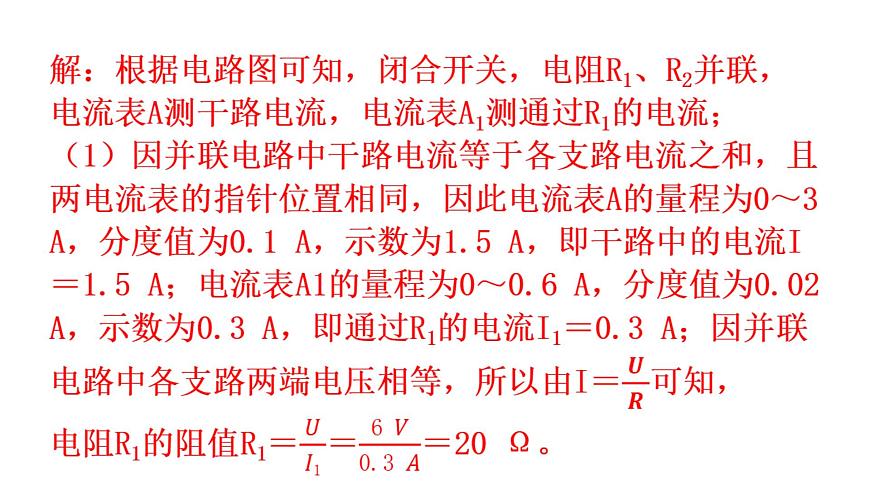

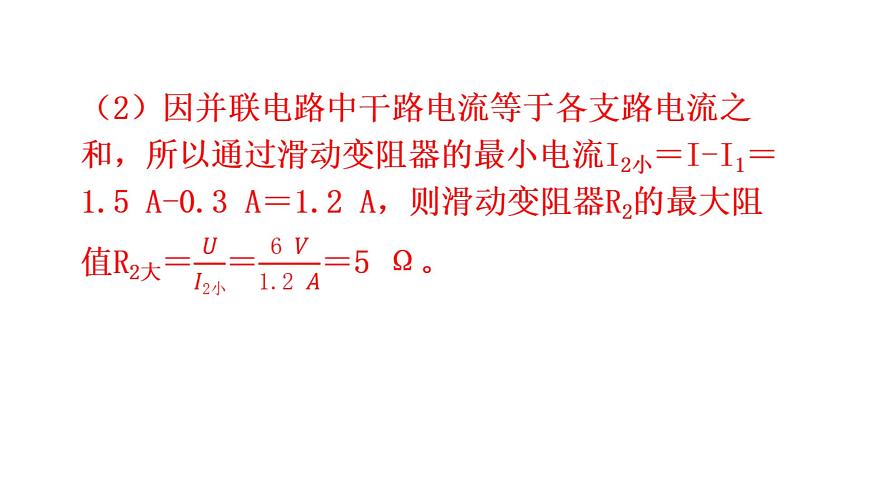

3．如圖W14-3所示的電路中，電源電壓保持不變，電阻R1的阻值為10 Ω，R2為滑動變阻器，閉合開關，當滑片P處于a端時，電流表示數為0.6 A，問：（1）電源電壓。（2）當滑片P處于b端時，電壓表示數為5 V，滑動變阻器最大電阻R2為多少？（3）若電壓表量程為0～3 V，為了保證電路安全，通過電路的最小電流為多少？
解：（1）當滑片P在a端時，電路為R1的簡單電路，電流表測電路中的電流，由歐姆定律可得電源的電壓U＝IR1＝0.6 A×10 Ω＝6 V。
4．如圖W14-4所示的電路中，電源兩端電壓保持9 V不變，小燈泡上標有“10 Ω 0.5 A”，電流表的量程是“0～0.6 A”，電壓表的量程是“0～15 V”，閉合開關S后，將滑動變阻器的滑片P滑至最左側，電壓表的示數為6 V。（燈泡的電阻保持不變）求：（1）此時電流表的示數。（2）滑動變阻器的最大阻值。（3）為了保證電路元件安全，求滑動變阻器連入電路的最小電阻。
