滬科版中考物理復習微專題12電學圖像計算課件

這是一份滬科版中考物理復習微專題12電學圖像計算課件，共7頁。

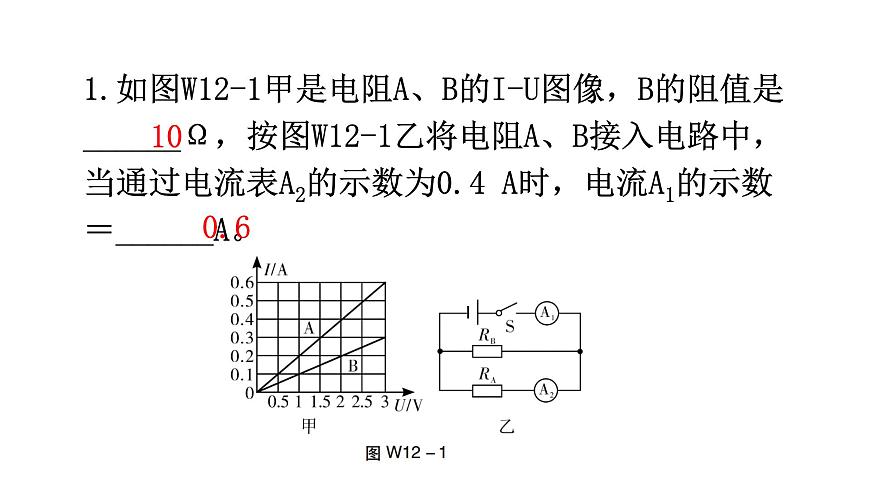

1.如圖W12-1甲是電阻A、B的I-U圖像，B的阻值是______Ω，按圖W12-1乙將電阻A、B接入電路中，當通過電流表A2的示數為0.4 A時，電流A1的示數＝______A。

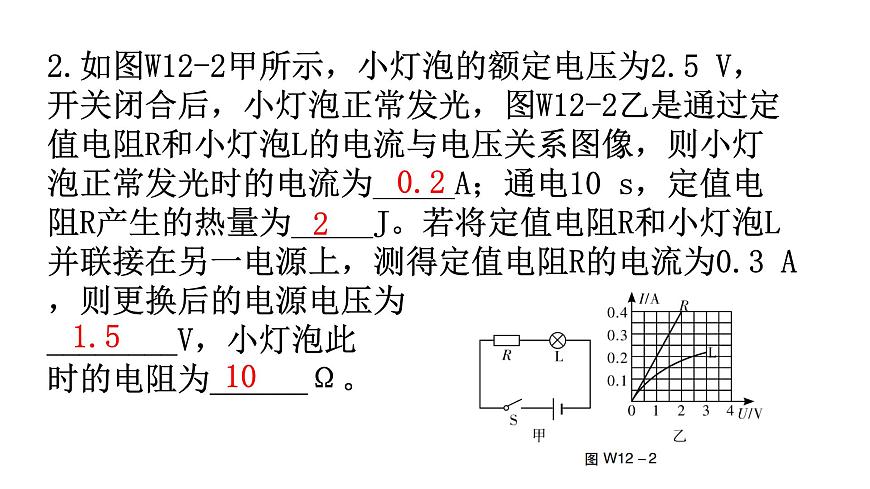

2.如圖W12-2甲所示，小燈泡的額定電壓為2.5 V，開關閉合后，小燈泡正常發光，圖W12-2乙是通過定值電阻R和小燈泡L的電流與電壓關系圖像，則小燈泡正常發光時的電流為_____A；通電10 s，定值電阻R產生的熱量為_____J。若將定值電阻R和小燈泡L并聯接在另一電源上，測得定值電阻R的電流為0.3 A，則更換后的電源電壓為________V，小燈泡此時的電阻為______Ω。
3.如圖W12-3甲所示，電源電壓恒定不變，R1為定值電阻，R2為滑動變阻器。閉合開關S，將滑片P從最右端逐步移到最左端，記錄電流表、電壓表的示數，并根據記錄的數據作出R1和R2的“U-I”關系圖像如圖W12-3乙所示。則圖___為R2的“U-I”圖像；電源電壓為_____V。
4.如圖W12-4甲所示，是一種電加熱恒溫箱的簡化工作原理電路圖。工作電路由電壓U0＝220 V的電源和阻值為R0＝88 Ω的電熱絲組成?？刂齐娐肥怯呻妷篣1＝7.5 V的電源、開關、電磁繼電器（線圈電阻不計）、電阻箱R1（可取值范圍為0～120 Ω）和熱敏電阻Rt組成。熱敏電阻Rt的阻值隨溫度變化的關系如圖W12-4乙所示。當控制電路的電流達到50 mA時，銜鐵才吸合，從而切斷右邊工作電路，停止加熱。
（1）由圖乙可知熱敏電阻Rt的阻值隨溫度的升高而_______。（2）求工作電路中電熱絲R0工作時的電流為________A。（3）如果恒溫箱的溫度設定為60 ℃，則電阻箱R1＝_______Ω。（4）該恒溫箱可設定的最高溫度是______℃。
