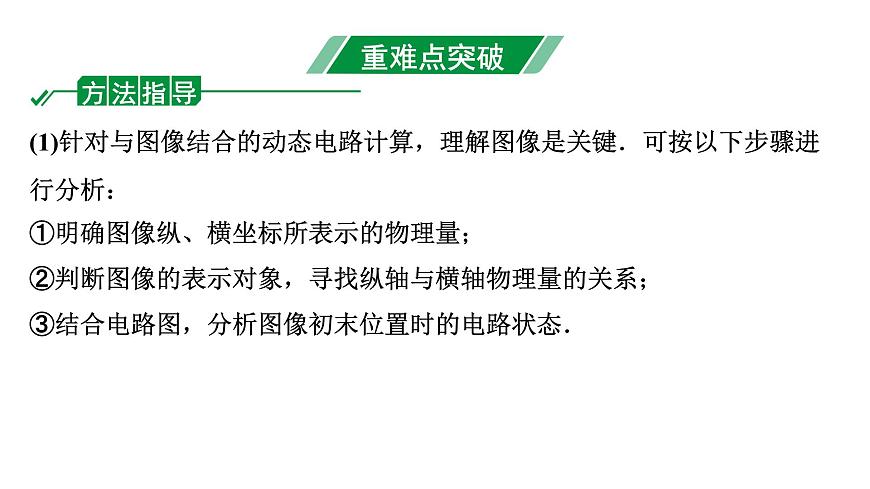

(1)針對與圖像結合的動態電路計算，理解圖像是關鍵．可按以下步驟進行分析：①明確圖像縱、橫坐標所表示的物理量；②判斷圖像的表示對象，尋找縱軸與橫軸物理量的關系；③結合電路圖，分析圖像初末位置時的電路狀態．

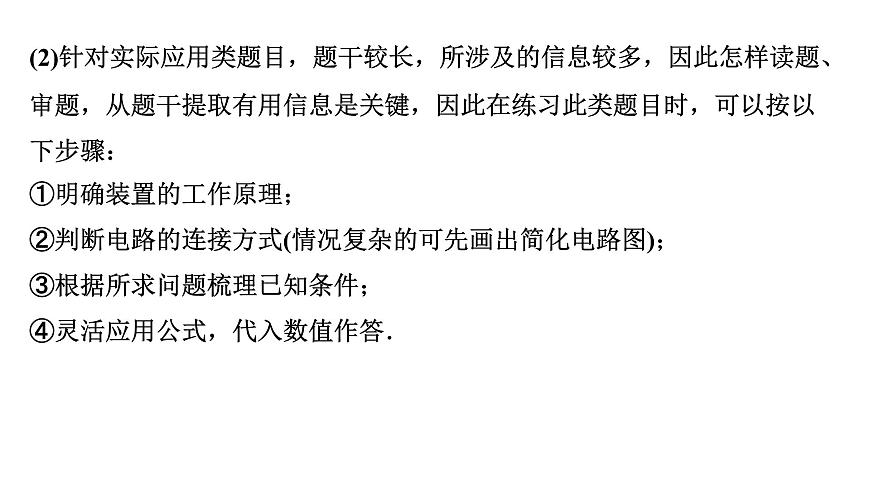

(2)針對實際應用類題目，題干較長，所涉及的信息較多，因此怎樣讀題、審題，從題干提取有用信息是關鍵，因此在練習此類題目時，可以按以下步驟：①明確裝置的工作原理；②判斷電路的連接方式(情況復雜的可先畫出簡化電路圖)；③根據所求問題梳理已知條件；④靈活應用公式，代入數值作答．

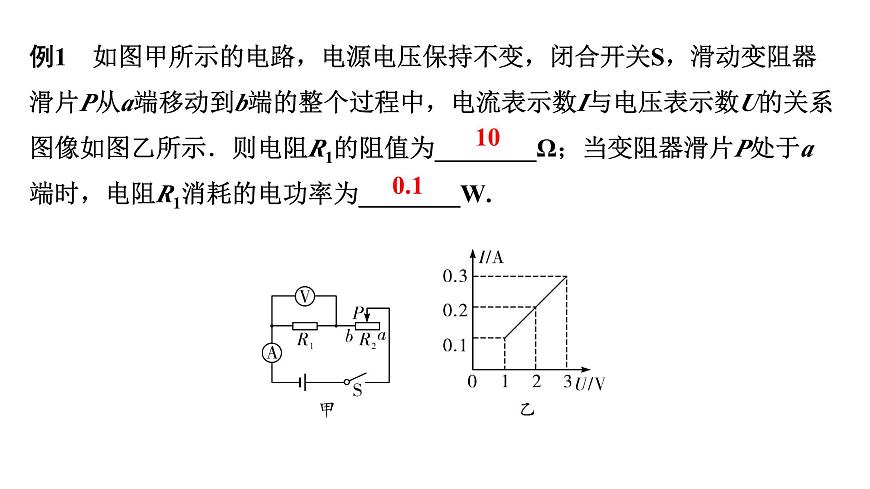

例1　如圖甲所示的電路，電源電壓保持不變，閉合開關S，滑動變阻器滑片P從a端移動到b端的整個過程中，電流表示數I與電壓表示數U的關系圖像如圖乙所示．則電阻R1的阻值為_(kāi)_______Ω；當變阻器滑片P處于a端時，電阻R1消耗的電功率為_(kāi)_______W.

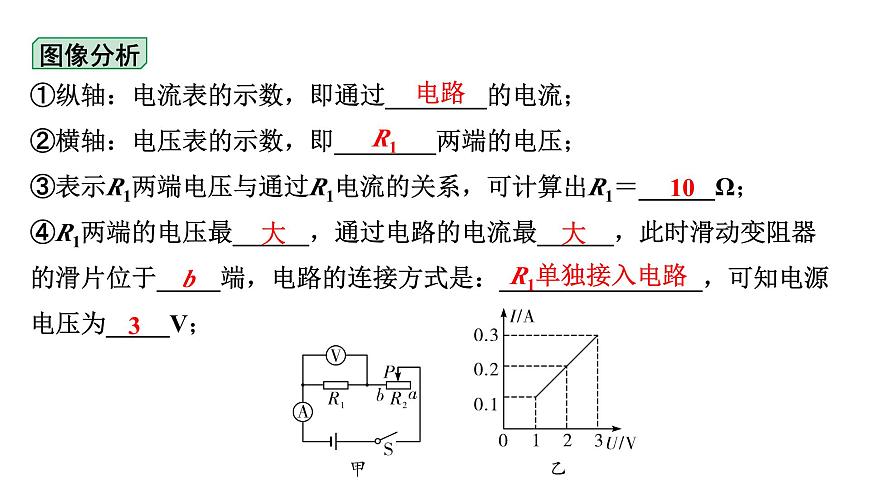

①縱軸：電流表的示數，即通過________的電流；②橫軸：電壓表的示數，即________兩端的電壓；③表示R1兩端電壓與通過R1電流的關系，可計算出R1＝______Ω；④R1兩端的電壓最______，通過電路的電流最______，此時滑動變阻器的滑片位于_____端，電路的連接方式是：________________，可知電源電壓為_(kāi)____V；

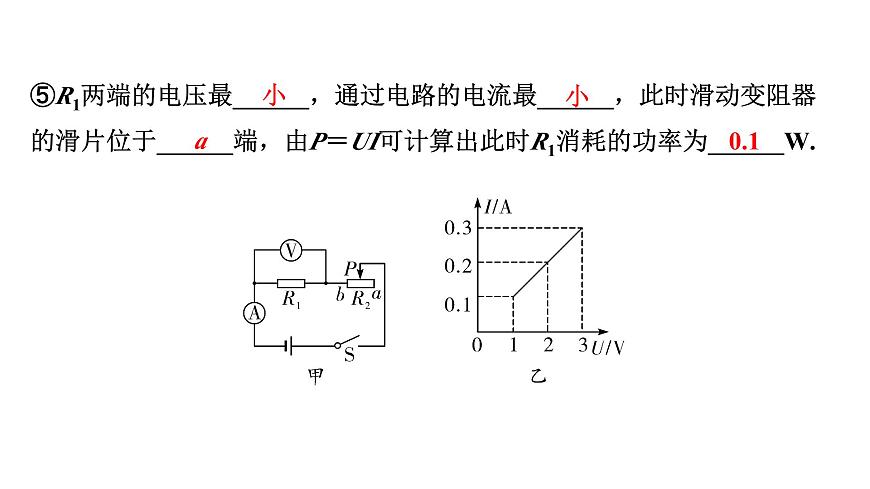

⑤R1兩端的電壓最______，通過電路的電流最______，此時滑動變阻器的滑片位于______端，由P＝UI可計算出此時R1消耗的功率為_(kāi)_____W.

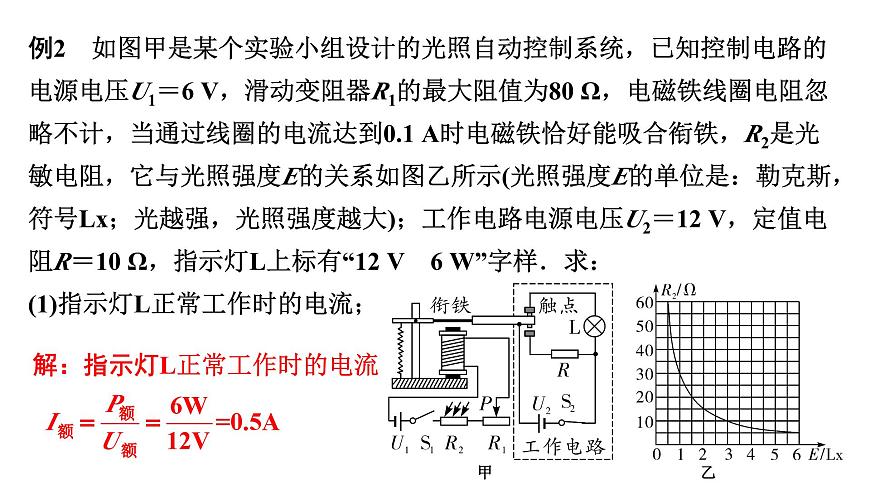

例2　如圖甲是某個實驗小組設計的光照自動控制系統，已知控制電路的電源電壓U1＝6 V，滑動變阻器R1的最大阻值為80 Ω，電磁鐵線圈電阻忽略不計，當通過線圈的電流達到0.1 A時電磁鐵恰好能吸合銜鐵，R2是光敏電阻，它與光照強度E的關系如圖乙所示(光照強度E的單位是：勒克斯，符號Lx；光越強，光照強度越大)；工作電路電源電壓U2＝12 V，定值電阻R＝10 Ω，指示燈L上標有“12 V　6 W”字樣．求：(1)指示燈L正常工作時的電流；
圖像分析：E增強→R2________，E與R2的關系式：________工作原理：
(2)閉合開關S1，滑片P移到變阻器中點，電磁鐵恰好吸合銜鐵時的光照強度E0；
(3)調節變阻器R1的電阻為50 Ω，閉合開關S1，若光照強度保持4 Lx不變，求工作電路通電10 s消耗的電能．
結合圖像類(5年4考，除2020年外，其余年份均有考查)
1. 如圖甲所示，電源電壓一定，已知定值電阻R0＝10 Ω.閉合開關S，滑動變阻器滑片P從最左端滑至最右端的過程中，電流表示數I與滑動變阻器接入電路的阻值R之間的關系如圖乙所示，則圖乙坐標值I1＝______A；當電流表示數I＝0.2 A時，滑動變阻器接入電路中的阻值為_(kāi)_____Ω，整個電路消耗的最大電功率為_(kāi)_____W.
2. 如圖甲所示，鉛筆芯與滑動變阻器串聯在電源電壓恒為6 V的電路中．閉合開關，把滑動變阻器的滑片從A端向B端移動，電流表和電壓表示數變化情況如圖乙所示．由圖像可知，當滑動變阻器兩端電壓為1 V時，滑動變阻器消耗的功率為_(kāi)_____W，此時，鉛筆芯兩端的電壓是______V，鉛筆芯的電阻是______Ω.
3. 如圖甲所示電路，電源電壓恒為4.5 V，閉合開關S后，滑片P由右向左滑動，因變阻器某處發生斷路，滑片P向左移動一段距離后電流表才有讀數， 當電流表開始有讀數時，才閉合開關S1，此時電壓表的示數為2.5 V．電流表讀數I與滑片P滑動距離s的關系如圖乙所示．求：
(1)當電流表開始有讀數時，R1接入電路的阻值；
(2)當滑片P移到s＝2 cm處時，電阻R0在10 s內產生的熱量；
(3)當滑片P移到s＝6 cm處時，R1消耗的電功率；
解：由圖乙可知，當s＝6 cm時，I2＝0.4 A此時R1兩端的電壓U1′＝U總－U0′＝U總－I2R0＝4.5 V－0.4 A×10 Ω＝0.5 VR1消耗的電功率P1＝U1′I2＝0.5 V×0.4 A＝0.2 W
(4)電壓表的量程為“0～3 V”，電流表的量程為“0～0.6 A”．若R1未斷路，為保護電路安全，R0電功率的變化范圍．
4．如圖為一種握力計和它的工作原理示意圖．電源電壓恒定不變，握力顯示表由電流表改裝而成，定值電阻R2起保護電路的作用，其阻值為5 Ω，彈簧一端的滑片P在電阻R1的最上端時不施加力，移動到最下端時施加的力最大(彈簧的電阻不計)．該握力計測量范圍為0～300 N，電路中電流變化范圍為0.1～0.6 A. 則握力計工作電路的電源電壓為_(kāi)____V，R1連入電路阻值變化范圍為_(kāi)_______Ω，電路消耗的最大功率為_(kāi)_____W.
5．如圖甲是一個油箱自動報警系統工作原理圖．電源電壓為24 V保持不變，R1為定值電阻，R2為壓敏電阻，其阻值隨所受壓力F變化的關系如圖乙所示， 為油量表(實質上是量程為0～0.6 A的電流表)，油箱最大裝油量為28 kg.當通過油量表的電流等于或小于0.15 A時，該系統自動報警，油量表警示燈亮起，提示需要添加汽油．R1的電阻為_(kāi)____Ω，該系統報警時油箱內的油量最多為_(kāi)_____kg，電路消耗的最小電功率是_____W．(不計油箱重力，g取10 N/kg)
6.學校利用過氧乙酸對教室內的空氣進行熏蒸消毒．某學習小組為了測量教室空氣中過氧乙酸氣體的濃度，設計了如圖甲所示的檢測儀．已知電源電壓為6 V，定值電阻R0標有“2.5 Ω　0.4 A”字樣，過氧乙酸氣體傳感器Rt的阻值隨過氧乙酸氣體濃度ρ的變化關系如圖乙所示．電壓表的量程為0～3 V，電壓表不同的示數對應不同的過氧乙酸氣體濃度，請通過計算說明：
(1)按要求，ρ>0.1 g/m3才能達到消毒要求．當電壓表的示數為0.75 V時， 教室內過氧乙酸氣體的濃度是否達到消毒要求；
(2)若該檢測儀處在所能測量的最大ρ值狀態下工作了500 s，電路消耗的電功率及R0消耗的電能；
解：定值電阻R0標有“2.5 Ω 0.4 A”字樣，則電路能通過的最大電流為0.4 A由圖乙可知，當過氧乙酸氣體濃度升高時，Rt的阻值減小，電路總電阻減小，電路電流增大，則當電路電流為Imax＝0.4 A時，對應的過氧乙酸氣體濃度為電路能測量的最大濃度．此時電路消耗的電功率P＝UImax＝6 V×0.4 A＝2.4 WR0工作500 s消耗的電能W＝Q＝Imax2R0t＝(0.4 A)2×2.5 Ω×500 s＝200 J
(3)若檢測儀所能測量的最大ρ值調整為0.45 g/m3，此時電壓表指針剛好偏轉到最大刻度，則需重新選用哪種規格的定值電阻．
解：若檢測儀能測量的最大ρ值調整為0.45 g/m3，由圖乙可知，此時傳感器的阻值Rt′＝5 Ω，電壓表指針剛到了最大刻度處，則R0兩端的電壓U0′＝3 V 由歐姆定律及串聯電路的電流規律可得代入相關數值有 解得R0′＝5 Ω 通過R0′的電流 故需要重新選用“5 Ω　0.6 A”的定值電阻
7. 如圖甲所示，是某研究小組設計的一套測量物體重力的模擬裝置，OAB為水平杠桿，OB長1 m，O為支點，OA∶AB＝1∶4，電源電壓保持不變，電流表的量程為0～0.6 A，定值電阻R0的阻值為10 Ω，壓力傳感器R固定放置，R的阻值隨其所受壓力F變化的關系如圖乙所示．當平板空載時，閉合開關S，電流表的示數為0.2 A．(平板、壓桿和杠桿的質量均忽略不計)求：
(2)當電流表示數為0.4 A時，物體的重力大??；
(3)在電路安全的情況下，緩慢增加平板上的物體的重力過程中，當電路消耗功率分別達最大值和最小值時，壓力傳感器R消耗功率的比值；
解：在電路安全的情況下，由P＝UI可知，當電路電流最大為Imax＝0.6 A時，電路消耗的功率最大，壓力傳感器兩端的電壓UR＝U－U0＝U－ImaxR0＝12 V－0.6 A×10 Ω＝6 V，此時壓力傳感器消耗的功率P1＝URImax＝6 V×0.6 A＝3.6 W當空載時，電路中的電流為I1＝0.2 A，電路消耗的功率最小，壓力傳感器兩端的電壓UR′＝U－U0′＝U－IminR0＝12 V－0.2 A×10 Ω＝10 V此時壓力傳感器消耗的功率P2＝UR′Imin＝10 V×0.2 A＝2 W所以壓力傳感器消耗的功率之比
